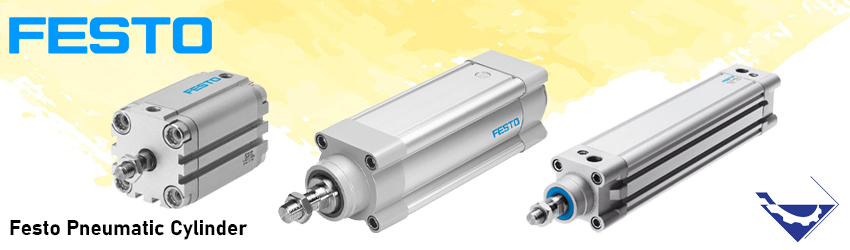

جک پنوماتیک فستو



جک پنوماتیک فستو یکی از انواع محصولات شرکت فستو آلمان است که در زمینه اتوماسیون صنعتی فعال است. در قسمت های بعدی توضیحات، ابتدا جک های پنوماتیک را به شکل کلی معرفی میکنیم و سپس به جزئیات جک پنوماتیکی فستو میپردازیم.

جک پنوماتیکی چیست؟

یکی دیگر از کاربردهای هوای متراکم، بکارگیری نیروی حاصل از آن برای اعمال فشار به پیستون و ایجاد حرکت در آن است. ورود هوای فشرده در از قسمت ورودی جک باعث فشار به صفحه متصل به شفت میشود و نیروی حاصل از این فشار آن را حرکت میدهد و رو به جلو میبرد.

جک های پنوماتیک به لحاظ نوع حرکت دارای انواع خطی و چرخشی هستند. همچنین میتوان گفت که رنج سرعت در این تجهیزات معمولا از 10mm/s تا 3m/s است و ماکزیمم فشار هوا در جک های پنوماتیک 12bar است.

پارامتر های قطر پیستون و طول کورس از مهمترین پارامترهای  جک های پنوماتیک هستند که هرکدام در این قسمت تعریف میشوند.

طول کورس: به بیان ساده میتوان گفت که طول کورس، بازه حرکتی میله پیستون است. براساس طراحی های مختلف این بازه حرکتی در این تجهیزات میتواند از 1 میلی متر تا 2 متر را به خود اختصاص دهد.

قطر پیستون: این پارامتر نقش پر رنگی در اعمال نیرو در جهت حرکت جک دارد. دلیل آن این است که هرچقدر سایز پیستون بزرگتر باشد هوای فشرده بیشتری در آن قرار میگیرد و این هوای متراکم در فشار ثابت، نیروی بیشتری به صفحه متصل به میله وارد میکنند.

انواع جک پنوماتیکی

جک های پنوماتیک به لحاظ عملکرد به دو نوع یک و دو طرفه تقسیم میشوند:

جک پنوماتیکی یک طرفه: به جک هایی که در اثر نیروی هوای فشرده به حرکت در می آیند ولی برگشت آن ها با نیروی فنری است، جک پنوماتیک یک طرفه میگویند.

جک پنوماتیک دوطرفه: به جک هایی که دارای دو ورودی هوای فشرده هستند و هردو عمل رفت و برگشت در آن ها توسط هوای فشرده انجام میشود، جک پنوماتیک دو طرفه میگویند.



جک پنوماتیک فستو

یکی از پر مصرف ترین محصولات در اتوماسیون صنایع جک پنوماتیکی فستو آلمان (یا سیلندر های پنوماتیکی فستو) میباشد. در این قسمت در ابتدا شرکت فستو آلمان را معرفی خواهیم کرد و سپس به بررسی جزئیات بیشتر این محصول می پردازیم.

شرکت فستو که یکی از بزرگترین تولید کنندگان ابزارآلات پنوماتیک میباشد، در کشور آلمان قرار دارد. این شرکت همانطور که پیشتر بیان شد، در اتوماسیون صنایع فعالیت دارد. زمان تاسیس این شرکت به سال 1925 میلادی برمیگردد و در ابتدا در شهر اسلینگن آم نکا شروع به فعالیت کرد. هدف این شرکت  بهینه سازی و اتوماسیون صنایع که به سرعت تولیدات خود را در این زمینه ارتقاء داد.

تولیدات این شرکت شامل انواع عملگر های پنوماتیک، گریپر، سیلندر پنوماتیک و تکنولوژی وکیوم میباشد و اکنون به 61 کشور جهان محصولات خود را ارسال میکند. به این ترتیب میتوان گفت این برند یکی از برند های پیشرو در صنایع بشمار میرود.



اجزاء سیلندر فستو

اجزاء اصلی سیلندر فستو عبارت است درپوش بلبرینگ، بشکه سیلندر، درپوش پایانی، پیستون و میله پیستون. اجزاء دیگری در اتصالات و ساخت سیلندر فستو بکار میروند که عبارتند از آهنربای دائمی، مهره، یاتاقان و سایر قطعات دیگر. همچنین ضربه گیرهای درپوش انتهایی برای جلوگیری از آسیب رسیدن به سیلندر و تجهیزات دیگر پنوماتیکی بکار میروند.



انواع سیلندرهای جک پنوماتیک فستو

انواع سیلندر های فستو به لحاظ ساخت و طراحی شامل موارد زیر میشود:

• سیلندر های استوانه ای
• سیلندر های ضد زنگ
• سیلندرهای طول کورس کوتاه و تخت
• نوع کارتریجی و مولتی مونت

سیلندر های استوانه ای:

طراحی این نوع با پیستون دایره ای یا بیضی شکل اند. این سیلندرها با توجه به شکل استوانه ای فضای کمتری را اشغال میکنند و در فضاهای کمتر بکار میروند. کلید های مجاورتی در این سیلندر ها برای تشخیص موقعیت پیستون میتوانند نصب شوند.

از انواع معروف سیلندر های استوانه ای میتوان از سیلندر دوطرفه DNSU و DNSU-s، سیلندر های یک طرفه ESNU، سیلندر های DPRA، سیلندر های EG-PK، سیلندر های CRDSNU، سیلندر CRDNG و سیلندر CRDH نام برد.



سیلندر های ضد زنگ:

این سیلندر ها از بدنه فولاد ضد زنگ طراحی میشوند. کاربرد های این محصولات معمولا در مواقعی است که پیستون در معرض خورندگی و زنگ زدگی در شرایط جوی نامتعارف قرار گیرند.



سیلندرهای طول کورس کوتاه:

معمولا برای مکان های کوچک طراحی میشوند. از انواع این محصولات میتوان از ADN، ADN-S، AND-GF، AND-EL، AEN، AEN-S، CDC، ADVU، AEVU، ADVUL، DPDM، DZF، DZH و EZH نام برد.



سیلندرهای نوع کارتریجی:

به شکل کارتریج هایی میتوانند داخل محفظه پیچ میشوند و مولتی مونت ها را هم از سمت های مختلفی میتوان به محفظه پیچ کرد. مدلهای این سیلندرها عبارتند از: سیلندر متراکم DPDM و سیلندر کارتریجی EGZ.



تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان انواع تجهیزات پنوماتیک شامل جک ها، عملگر ها و سایر تجهیزات از تمامی برند های معتبر می باشد. لطفا برای کسب اطلاعات بیشتر در خصوص محصولات و بازدید، با کارشناسان ما تماس حاصل فرمایید.
