توضیحات
جک پنوماتیک airtac یکی از انواع پرمصرف و معروف جک یا سیلندر پنوماتیک است که برای تبدیل انرژی هوای فشرده به نیرو مکانیکی برای ایجاد حرکت خطی یا چرخشی استفاده می‌شود. این ابزارها از هوا یا گازهای فشرده دیگر برای ایجاد حرکت و انتقال نیرو به سیستم‌های مختلف استفاده می‌کنند. این تجهیزات با انواع عملکرد سینگل اکت و دابل اکت در انواع مختلفی تولید می‌شوند.
جک پنوماتیک ایرتک به دلیل کارایی، قابلیت اطمینان و سرعت به طور گسترده در کاربردهای مختلف صنعتی استفاده می‌شود. این تجهیزات از اجزای جدایی ناپذیر سیستم های پنوماتیک هستند که انرژی هوای فشرده را به حرکت خطی تبدیل می کنند.
سیلندرهای پنوماتیک بر اساس اصول مکانیک سیالات کار می کنند. مفهوم اساسی شامل استفاده از هوای فشرده برای ایجاد اختلاف فشار است که پیستون را در داخل سیلندر به حرکت در می آورد. حرکت پیستون را میتوان برای انجام کارهای مکانیکی مختلف استفاده کرد.
گروه بین‌المللی AirTAC در سال 1988 در تایوان تأسیس شده است و به عنوان یک تأمین‌کننده و تولیدکننده معتبر طیف گسترده ای از سیلندرهای پنوماتیک را ارائه می دهد.
محصولات این شرکت به طور گسترده در صنایع مختلفی از جمله خودروسازی، ماشین‌سازی، متالورژی، الکترونیک، حفاظت از محیط زیست، روشنایی، نساجی، سرامیک، تجهیزات پزشکی و مواد غذایی و بسیاری موارد دیگر به کار می‌روند.
ویژگی های جک پنوماتیک ایرتک
هنگامی که بار در حین کار تغییر می‌کند، باید سیلندری با ظرفیت خروجی کافی انتخاب شود. برای شرایطی که شامل دماهای بالا یا خوردگی است، انتخاب سیلندری با مقاومت در برابر دماهای بالا یا مقاومت در برابر خوردگی ضروری است.
اقدامات حفاظتی لازم در محیط هایی با رطوبت بیشتر، گرد و غبار یا قطرات آب زیاد، غبار روغن و پسماندهای جوشکاری انجام شود. قبل از اتصال سیلندر به لوله‌کشی، باید هر گونه آلودگی موجود در لوله‌ها حذف شود تا از ورود ذرات به سیلندر جلوگیری شود.
ماده‌ای که در سیلندر استفاده می‌شود باید تا 40 میکرون یا کمتر فیلتر شود. در محیط‌های با دماهای پایین، باید تدابیر ضد یخ برای جلوگیری از یخ زدن رطوبت انجام شود.
سیلندر باید قبل از استفاده، یک آزمایش بدون بار را انجام دهد. قبل از راه‌اندازی، باید بافر را به حداقل تنظیم کرده و به تدریج آزاد شود تا از آسیب به سیلندر ناشی از ضربه‌های شدید جلوگیری شود.
حین کار، بایستی از تأثیر بار جانبی بر روی سیلندر وارد نشود تا عملکرد عادی آن حفظ شود و عمر مفید آن افزایش یابد. همچنین، در صورت باز بودن و ذخیره سیلندر برای مدت طولانی، پوشش ضد زنگ بر روی سطح آن اعمال و درگاه‌های ورودی و خروجی هوا با درپوش‌های ضد گرد و غبار محافظت شوند.
انواع جک پنوماتیک airtac
سیلندرهای پنوماتیک نقش بسیار مهمی در سیستم‌های پنوماتیک ایفا می‌کنند و به عنوان تجهیزاتی قابل اعتماد و کارآمد برای تبدیل انرژی هوای فشرده به حرکت مکانیکی استفاده می‌شوند. این سیلندرها از هوا یا گازهای فشرده دیگر برای ایجاد حرکت و انتقال نیرو به سیستم‌های مختلف استفاده می‌کنند.
انواع مختلف جک های مکانیکی که از برند ایرتک تولید می شوند عبارتنداز:
- جک پنوماتیک پروفیلی ایرتک
- جک پنوماتیک قلمی ایرتک
- جک پنوماتیک کامپکت ایرتک
- جک پنوماتیک مغناطیسی بدون میله ایرتک
- جک پنوماتیک کلمپی ایرتک
- جک پنوماتیک روتاری کلمپی ایرتک
- تجهیزات جانبی سیلندر پنوماتیک

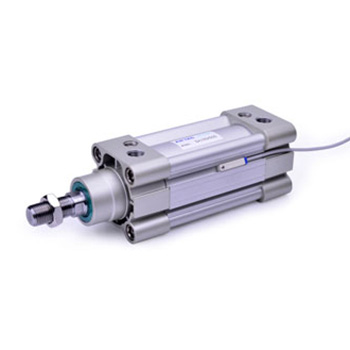

جک پنوماتیک پروفیلی
سیلندرهای پروفیل پنوماتیک (Profile Pneumatic Cylinder) که به عنوان سیلندرهای هوا نیز شناخته می‌شوند، برای تولید حرکت و نیرو در کاربردهای صنعتی و اتوماسیون مورد استفاده قرار می‌گیرند. این سیلندرها با بهره‌گیری از پیستون‌ها، حرکت خطی را ایجاد می‌کنند.
برخلاف سیلندرهای پنوماتیک سینگل اکت، سیلندرهای پنوماتیک دابل اکت یا دو اثره از نیروی خروجی در هر دو جهت، یعنی به جلو و عقب استفاده می‌کنند. این امر از طریق استفاده از دو شیر خروجی هوا و فشار هوا امکان‌پذیر است که هوای فشرده را برای فشار دادن پیستون در هر دو سمت به کار می‌گیرد.
سیلندرهای پروفیل پنوماتیک دابل اکت معمولاً زمانی کاربرد دارند که به نیروی بیشتری یا طول ضربه بیشتری نسبت به سیلندرهای نیاز باشد. در واقع سیلندرهای پنوماتیک با استفاده از فشرده‌سازی هوا، حرکت سریع پیستون‌ها را فراهم می‌کنند و این امکان را برای عملیات‌های مقیاس کوچک فراهم می‌آورند.
در مقابل سیلندرهای هیدرولیک انتقال نرمتری را ارائه می‌دهند، اما معمولاً در مقیاس‌های بزرگ‌تر به کار می‌روند. این امر به دلیل نیاز به روغن هیدرولیک در سیلندرها است که برای تولید نیرو به انرژی بیشتری نیاز دارد.

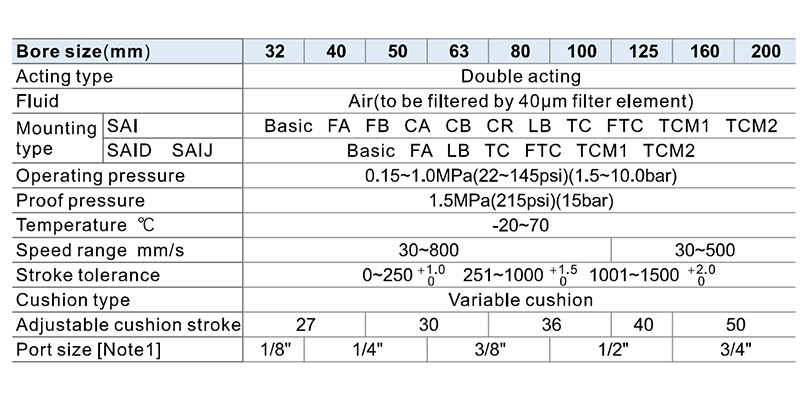

جک پنوماتیک پروفیلی بر اساس استاندارد ISO15552 ساخته می شود. دارای ساختار آب بندی دو طرفه با ابعاد محکم و عملکرد ذخیره روغن می باشد.
ساختار پروفیل آلومینیومی بدون میله (tie rod) مقاومت خوبی را ارائه می دهد. در این تجهیزات تنظیم بافر سیلندر صاف و ثابت است. متریال آب بندی با مقاومت در برابر دمای بالا از 0 تا 150 درجه سانتی گراد طراحی می شود.

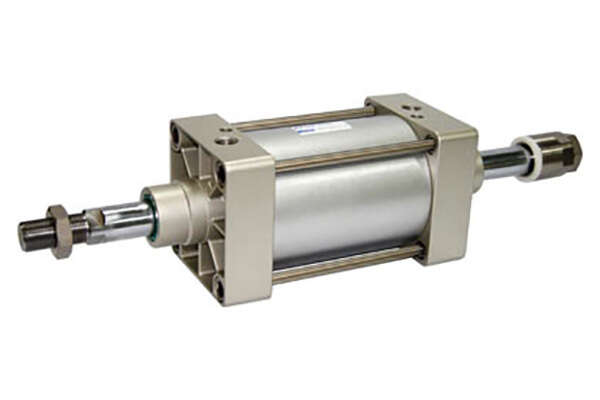

جک پنوماتیک 4 میل
سیلندرهای پنوماتیک میله‌ای (Tie Rod Pneumatic Cylinder)، که به طور معمول به عنوان اکچویتورهای پنوماتیکی شناخته می‌شوند، تجهیزات مکانیکی هستند که برای ایجاد حرکت خطی با استفاده از هوای فشرده طراحی شده‌اند.
این سیلندرها از یک بدنه استوانه‌ای، یک میله پیستون، درپوش‌های انتهایی و میله‌های اتصال تشکیل شده‌اند که اجزا را در کنار هم نگه می‌دارند. میله پیستون مسئول انتقال نیروی تولید شده توسط هوای فشرده به بار یا کاربرد مورد نظر است.
برای درک اهمیت سیلندرهای پنوماتیک میله‌ای در صنایع مختلف، لازم است نحوه عملکرد آن‌ها را بشناسیم. هنگامی که هوای فشرده از طریق یک ورودی به داخل سیلندر وارد می‌شود، به پیستون فشار می‌آورد و موجب حرکت آن در داخل بشکه می‌شود.

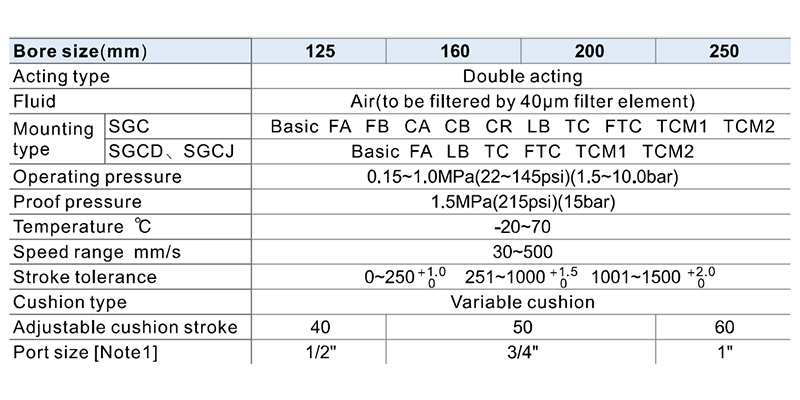

جک پنوماتیک 4 میل ایرتک سری SGC
جک پنوماتیک 4 میلی‌متر ایرتک بر اساس استاندارد ISO15552 تولید می‌شود. پیستون از دو آب بندی بال سر Y شکل با ساختار تک جهتی تشکیل شده است که دارای ویژگی‌های عمر طولانی و فشار راه‌اندازی کم است.
سیلندرهای سری SGC از لوله‌های آلومینیوم ساخته می‌شوند و تنظیم بافر سیلندر به صورت صاف و ثابت انجام می‌شود. علاوه بر این، مواد مورد استفاده برای آب بندی‌ها دارای مقاومت بالا در برابر دما هستند و به گونه‌ای طراحی شده‌اند که عملکرد طبیعی سیلندر را در دماهای تا 150 درجه سانتیگراد تضمین می‌کنند.

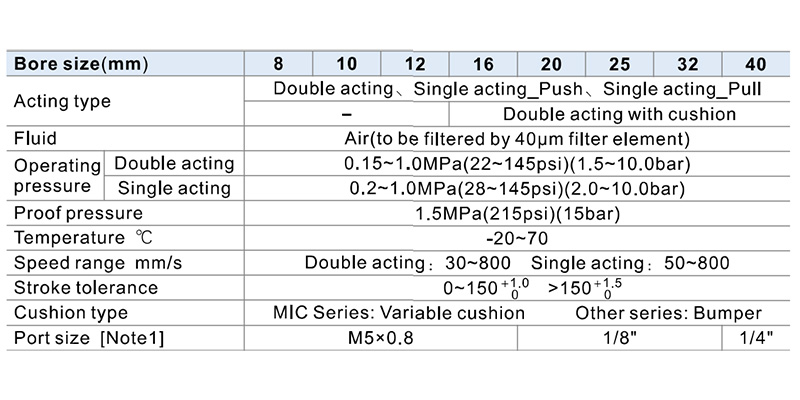

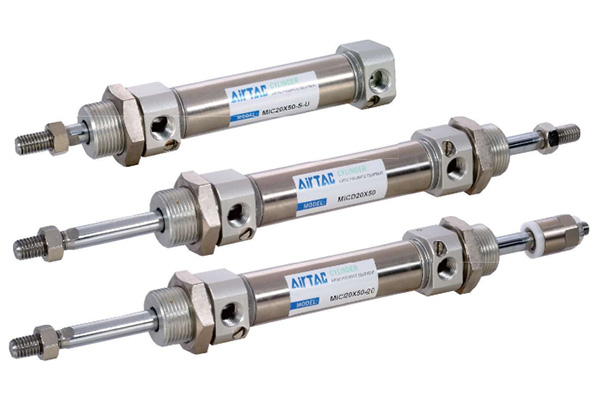

جک پنوماتیک قلمی
سیلندرهای گرد پنوماتیک (Round Body Pneumatic Cylinder) تجهیزات استوانه‌ای هستند که به طور گسترده در کاربردهای صنعتی برای تبدیل هوای فشرده به حرکت مکانیکی مورد استفاده قرار می‌گیرند.
این اجزای چندمنظوره در بخش‌های مختلف به کار می‌روند و حرکت خطی یا چرخشی را در ماشین‌آلات و تجهیزات تسهیل می‌کنند. با طراحی ساده و در عین حال مؤثر، سیلندرهای گرد پنوماتیک نقش حیاتی در اتوماسیون و فرآیندهای تولید ایفا می‌کنند و عملکردی قابل اعتماد و کارآمد را ارائه می‌دهند.
درپوش‌های جلو و عقب به همراه بلوک استیل ضد زنگ از ساختار بسته‌بندی محکم استفاده می‌کنند تا اتصالی مطمئن ایجاد کنند. میله پیستون و بدنه سیلندر از جنس استیل ضد زنگ ساخته شده‌اند که به سیلندر این امکان را می‌دهد که در محیط‌های کاری عمومی با شرایط خورنده مقاومت کند.

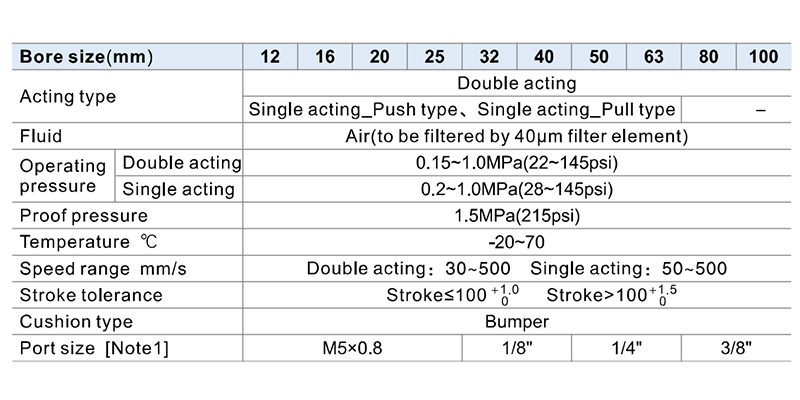

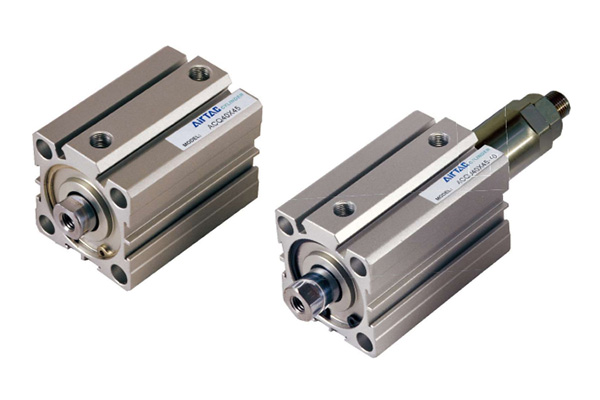

سیلندرهای پنوماتیک فشرده (compact pneumatic cylinder) در سیستم‌های پنوماتیکی مورد استفاده قرار می‌گیرند که در آن طراحی فشرده مکانیزم‌های ثابت از اهمیت ویژه‌ای برخوردار است.
ویژگی اصلی این گروه جک پنوماتیک airtac بادی، ابعاد حداقلی آن‌ها نسبت به سری‌های استاندارد است. این امر از طریق بهینه‌سازی طراحی تمامی اجزای سیلندر پنوماتیک حاصل می‌شود. توجه خاصی به کاهش طول راهنماهای پیستون و میله نسبت به سایر سری‌ها شده است.
قطر داخلی بدنه سیلندر با نورد و سپس آنودایز سخت طراحی می شود که مقاومت عالی در برابر سایش و دوام را فراهم می‌کند. همچنین آب بندی پیستون دارای ساختار دوطرفه ناهمگن است که طراحی فشرده‌ای دارد و امکان ذخیره‌سازی گیریس را فراهم می‌کند.
ساختار فشرده این تجهیز به طور مؤثری در فضای نصب صرفه جویی می‌کند. علاوه بر این شیارهای سوئیچ مغناطیسی در اطراف بدنه سیلندر وجود دارد که برای نصب سوئیچ القایی مناسب است.
خرید و فروش جک پنوماتیک airtac
تجهیز صنعت با بیش از دو دهه سابقه، یکی از شرکت‌های پیشرو در تأمین تجهیزات و واردات قطعات صنعتی در زمینه‌های مختلفی از جمله تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگ، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، همچنین تجهیزات کالیبراسیون و تست و اندازه‌گیری پرتابل است.
شرکت تجهیز صنعت از تامین‌کنندگان معتبر در زمینه تجهیزات ابزار دقیق و پنوماتیک، از جمله جک پنوماتیک airtac است. این جک‌های پنوماتیک به دلیل کیفیت بالا و عملکرد قابل اعتماد خود، در صنایع مختلف مورد استفاده قرار می‌گیرند.
قیمت جک های پنوماتیک ایرتک بر اساس سایز سوراخ، متریال، طول کورس متفاوت است. جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت جک پنوماتیک ایرتک با کارشناسان فروش ما تماس بگیرید.
