دماسنج تلسکوپی ویکا

توضیحات

دماسنج تلسکوپی ویکا چیست؟

دماسنج تلسکوپی ویکا، یکی از انواع ترمومترهای بی متال (Bi metal) و تماسی ویکا است که استم (Stem) و صفحه نمایش (Dial) آن قابل تنظیم می باشد و با قابلیت بالا و پایین شدن صفحه نمایش در طیف گسترده ای از صنایع فرآیندی مورد استفاده قرار می گیرد.

ترمومترهای تلسکوپی ویکا با نام های دیگری از جمله تاشو Every Angel یا adjustable نیز شناخته می شوند. شرکت آلمانی ویکا (WIKA) هم اکنون بزرگترین تولید کننده تجهیزات اندازه گیری دما و فشار در جهان است. از معروفترین تجهیزات مورد استفاده از این کمپانی در صنعت کشور میتوان به انواع مانومتر و ترمومتر و ترانسمیترهای فشار اشاره نمود.

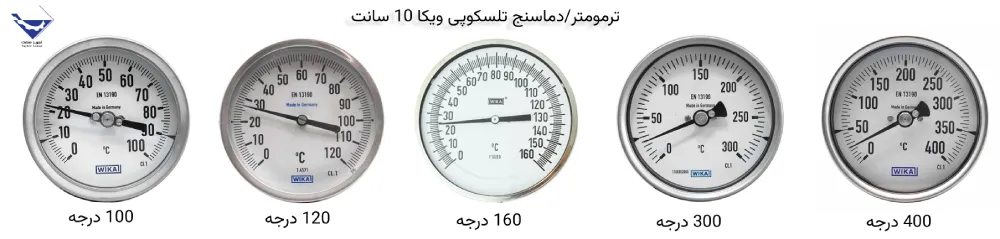

تجهیز صنعت بزرگترین و برترین تامین کننده انواع دماسنج یا ترمومتر تلسکوپی ویکا اصل آلمان نظیر TG54، ترمومتر ویکا مدل A52 و R52، مدل 51 و  50 S55 در صفحات 6 – 10 – 16 سانت و غیره است. برای مشاهده و خرید ترمومتر به فروشگاه تجهیز صنعت مراجعه کرده و برای کسب اطلاعات بیشتر با کارشناسان مجرب فروش ما در تماس باشید.

انواع دماسنج تلسکوپی ویکا

دماسنج تلسکوپی ویکا در انواع مختلفی بر اساس استانداردهای طراحی، متریال، محدوده اندازه گیری دما، واحد اندازه گیری و سایز صفحه تولید می شود. برخی از انواع رایج ترمومتر تلسکوپی ویکا به شرح زیر است و در این نوشته تنها به معرفی یکی از انواع دماسنج های تلسکوپی ویکا مدل TG54 می پردازیم:

• 1.ترمومتر تلسکوپی ویکا مدل TG54 مطابق استاندارد EN 13190
• 2.ترمومتر تلسکوپی ویکا مدل TG53 مطابق استاندارد ASME B40.200
• 3.ترمومتر تلسکوپی ویکا مدل S5550 مطابق استاندارد EN 13190

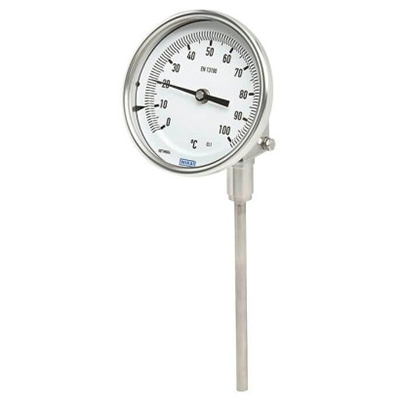

دماسنج تلسکوپی ویکا مدل TG54

ترمومتر بی متال یا دو فلزی ویکا مدل TG54 مطابق با استاندارد EN 13190 برای کاربرد در صنایع فرآیندی طراحی شده است. این مدل ترمومتر با متریال مقاوم و مستحکم استنلس استیل به ویژه در صنایع شیمیایی و پتروشیمی، نفت و گاز، مهندسی نیرو و کشتی سازی کاربرد دارد.

قاب (case) محکم با درجه حفاظت بدنه IP65 امکان استفاده در شرایط سخت فرآیندی و لرزش زیاد را فراهم می کند. ترمومتر مدل TG54 دارای الزامات بالا برای مقاومت در برابر سیالات خورنده است. به عنوان یک گزینه، کیس، استم و اتصال فرآیندی را می توان از جنس 316L تولید کرد.

هنگام نصب یک ترمومتر دو فلزی قابل چرخش و چرخاندن، دستورالعمل های خاصی باید رعایت شود. برای تنظیم نشانگر در موقعیت مورد نظر مراحل زیر باید انجام شود:

• 1.مهره قفل یا مهره اتصال را در محل اتصال فرآیند باز کنید.
• 2.پیچ های شش گوش و پیچ های شکاف دار در محل اتصال چرخشی را باز کنید.
• 3.نشانگر را همانطور که لازم است قرار دهید، پیچ های شش گوش و پیچ های شکاف دار را ببندید و در نهایت مهره قفل یا مهره اتصال را محکم ببندید.

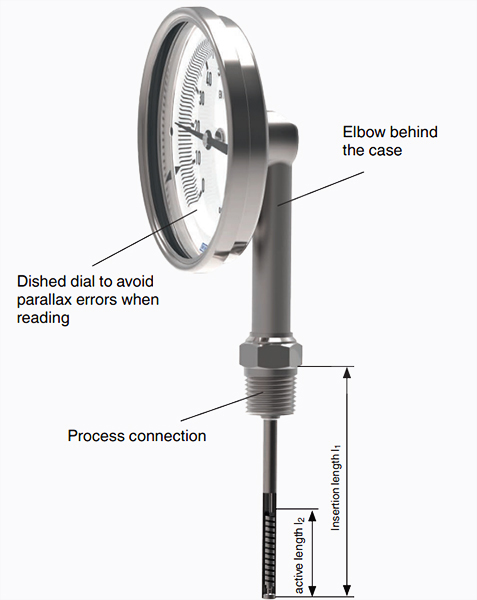

ویژگی های دماسنج تلسکوپی ویکا مدل TG54

ترمومترهای بی متال ویکا مدل TG54  بدون نیاز به تعمیرات و نگهداری هستند. اما نمایشگر آن باید یک یا دو بار در سال مورد بررسی قرار گیرد. برای انجام این کار، ترمومتر باید از فرآیند جدا شده و با استفاده از کالیبراتور دما بررسی شود. برخی دیگر از ویژگی ها عبارتنداز:

• 1.کاربرد در صنایع شیمیایی و پتروشیمی، صنایع نفت و گاز، تولید برق و صنایع آب/فاضلاب
• 2.دارای 4 اندازه اسمی مختلف 63، 80، 100، 160 میلی متر [2.5، 3، 4، 6 اینچ]
• 3.اندازه گیری دما در محیط های سخت فرآیندی و خورنده
• 4.مناسب برای کاربردهایی با ارتعاشات بالا
• 5.دارای تنظیم مجدد خارجی برای تنظیم دمای مرجع
• 6.استم و صفحه نمایش قابل تنظیم (تلسکوپی) اتصال بهینه فرآیند را امکان پذیر می کند.

تمیز کردن نامناسب ممکن است منجر به صدمات فیزیکی و آسیب به تجهیز و محیط شود. سیالات باقیمانده در ترمومتر می تواند خطراتی برای افراد، محیط زیست و تجهیزات ایجاد کند. برای تمیز کردن ترمومتر از مواد شوینده خورنده یا اجسام نوک تیز و سخت استفاده نکنید.

عملکرد یک دماسنج مکانیکی بدون ترموول یا لوله محافظ با بارگذاری پایین در سمت فرآیند (فشار کم، ویسکوزیته کم و سرعت جریان کم) امکان پذیر است. اما به منظور امکان تعویض در حین کار (به عنوان مثال تعویض ابزار یا کالیبراسیون) و برای اطمینان از حفاظت بهتر از تجهیز توصیه می شود از یک ترموول از مجموعه گسترده WIKA استفاده نمایید.

علاوه بر این هنگام استفاده از ترموول اطمینان حاصل نمایید که استم با کف ترموول تماس نداشته باشد. زیرا به دلیل ضرایب انبساط متفاوت مواد، ممکن است استم در پایین ترموول دچار آسیب شود.

عملکرد ترمومتر بی متال ویکا

ترمومتر دو فلزی یا بی متال نوعی تجهیز اندازه گیری دما است که از انبساط دو فلز برای نشان دادن تغییرات دما استفاده می کند. بی متال از دو نوار فلزی مختلف با ضریب انبساط حرارتی متفاوت تشکیل شده است.

این دو نوار به طور جدانشدنی به هم متصل می شوند و بنابراین نوار دو فلزی را تشکیل می دهند. در واقع با تغییر دما، فلزات مختلف به درجات مختلف منبسط می شوند که منجر به تغییر شکل مکانیکی نوار دو فلزی می شود.

این تغییر شکل مکانیکی را می توان در یک حرکت چرخشی تشخیص داد. سیستم اندازه گیری به شکل یک لوله helical یا spiral عمل می کند. این حرکت از طریق شفت پوینتر به صفحه نمایش ترمومتر منتقل و در نهایت دمای سیال اندازه گیری می شود.

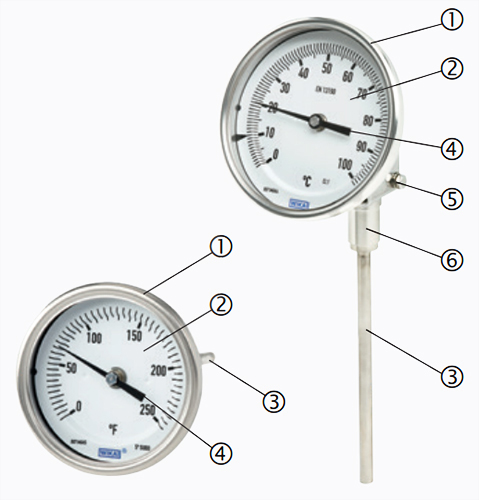

اجزای دماسنج تلسکوپی ویکا مدل TG54

با توجه به شکل زیر ترمومتر ویکا مدل TG54 از اجزای مختلفی تشکیل شده است. در ادامه تمامی اجزای سازنده ترمومتر تلسکوپی TG54 ذکر می شود:



• 1.قاب (Case): بخشی از ترمومتر که تمامی اجزای داخلی آن را محافظت می‌کند و برای نصب آسان و استحکام بیشتر طراحی شده است.
• 2.صفحه نمایش (Dial): صفحه نمایشی که دما را نشان می‌دهد و معمولاً با مقیاس دقیقی برای مشاهده دما مجهز است.
• 3.استم (Stem): بخشی از ترمومتر یا گیج که سنسور دما به آن متصل می‌شود و دمای سیال را اندازه‌گیری می‌ کند.
• 4.نشانگر (Pointer): نشانگری که روی صفحه نمایش حرکت می‌ کند و دما را با واحدهای مختلف نشان می‌ دهد.
• 5.استم و صفحه نمایش قابل تنظیم (Adjustable stem and dial version): به کاربر اجازه می‌ دهد تا استم و صفحه نمایش را برای دسترسی و خوانایی بهتر تنظیم کند.
• 6.اتصال فرآیندی (Process connection): محل اتصال ترمومتر به فرآیند اندازه‌گیری است که به صورت رزوه ای انجام می شود.

مشخصات فنی دماسنج تلسکوپی ویکا مدل TG54

دماسنج های تلسکوپی ویکا WIKA به دلیل دقت، قابلیت اطمینان و دوام در کاربردهای مختلف صنعتی شناخته شده اند. در جدول زیر مهمترین مشخصات فنی ترمومتر تلسکوپی ویکا مدل TG54 با توجه به کاتالوگ محصول ذکر شده است.

مدل ترمومتر	تلسکوپی ویکا مدل TG54
المنت اندازه گیری دما	بی متال
سایز	63، 80، 100، 160 میلی متر [2.5، 3، 4، 6 اینچ]
متریال قاب	استنلس استیل 304 و 316
کلاس دقت	1
محدوده اندازه گیری دما	50- تا 500+ درجه سانتیگراد
واحد اندازه گیری	درجه سانتیگراد و فارنهایت
اتصال	رزوه ای G ½ B و ½ NPT و M20 x 1.5
حداکثر فشار عملیاتی استم	حداکثر 25 بار، استاتیک
درجه حفاظت بدنه	IP65 و IP66و IP67
قطر استم	6 یا 8 میلی متر

جنس قاب:

محفظه و قاب از جنس استینلس استیل سری 304 محکم و مقاوم در برابر خوردگی است. طراحی و ساخت به منظور ارائه یک آب بندی مقاوم (65 IP) که مانع از زنگ زدگی و آسیب کریستال ناشی از رطوبت به قطعات کاری می شود.

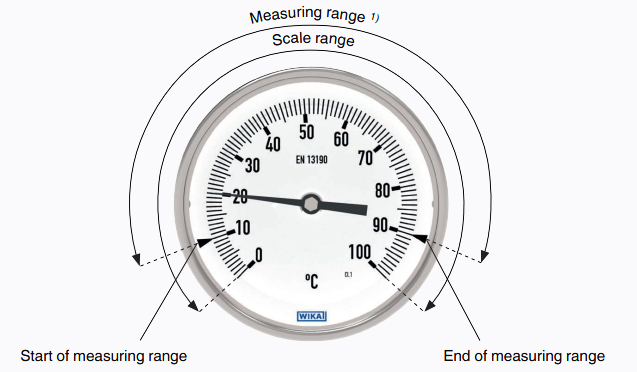

صفحه مدرج:

از جنس آلومینیوم با پرداخت به رنگ سفید مات برای کاهش تابش خیره کننده و Anti-parallax است. دارای تک مقیاس و دو مقیاس با دو رنگ متفاوت است.، صفحه داخلی پایین تر با درجه سلسیوس و صفحه بیرونی بالاتر با درجه فارنهایت مقعر می شود و دقیقا هر دو مقیاس را نشان می دهد.

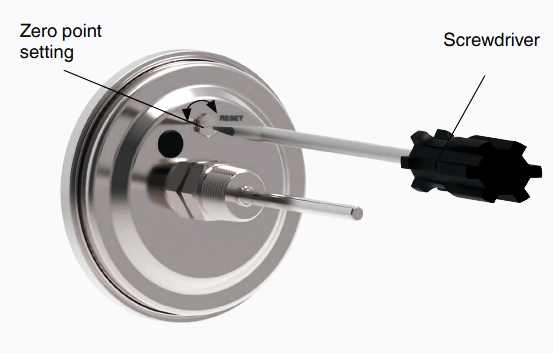

تنظیم مجدد یا ریست خارجی:

در قسمت پیچ تنظیم کننده می توان از آچار یا پیچ گوشتی به منظور کالیبراسیون زمینه ترمومتر استفاده کرد.  این ویژگی امکان ماکزیمم دقت را در یک منطقه انتخابی از محدوده دما فراهم می کند. گسکت یا واشر O-ring مانع نشت شده و آب بندی محکمی را ایجاد می کند.

فروش دماسنج تلسکوپی ویکا

دماسنج تلسکوپی ویکا معمولاً در صنایعی مانند نفت و گاز، شیمیایی، تولید برق، HVAC و بسیاری موارد دیگر مورد استفاده قرار می‌ گیرد که در آن نظارت دقیق دما برای کنترل و ایمنی فرآیند ضروری است. ویکا طیف گسترده‌ای از دماسنج تلسکوپی را در اندازه‌ها، محدوده دما و انواع اتصالات مختلف برای رفع نیازهای صنایع مختلف ارائه می‌کند.

شرکت تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق مانند پرشر گیج، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.

این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع و کنترل دما انواع دماسنج تلسکوپی ویکا را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت دماسنج تلسکوپی ویکا با کارشناسان فنی و فروش ما تماس بگیرید.
