رله بوستر SMC یک تجهیز پنوماتیکی مورد استفاده در لوپ های کنترل پنوماتیکی (کنترل ولو) میباشد که حجم هوا یا گاز ورودی به اکچویتور های پنوماتیکی را افزایش میدهد و با این کار باعث عملکرد سریعتر یک شیر کنترل خواهد شد.
در این صفحه به معرفی رله بوستر های شرکت SMC ژاپن میپردازیم و مشخصات فنی و ویژگی های آن را معرفی خواهیم کرد.
عملکرد ولوم بوستر (Volume Booster)
همانطور که بالاتر نیز اشاره کردیم، ولوم بوستر SMC یکی از لوازم جانبی شیر های کنترلی پنوماتیکی میباشد، که جهت افزایش و تقویت سرعت عملکرد کنترل ولوها استفاده میشود.
با توجه به اینکه ظرفیت هوایی که از یک پوزیشنر خارج شده و وارد یک اکچویتور میشود محدود بوده و فلوی خیلی زیادی نخواهد داشت، اکچویتور بسیار آهسته عمل باز و بسته شدن شیر را انجام داده و تراول (travel) اکچویتور با تاخیر بسیار زیادی همراه خواهد بود.
رله بوستر باد را به صورت فشرده در خود ذخیره میکند و در هنگام نیاز، باد را با جریان زیاد (فلوی زیاد) به اکچویتور ارسال میکند. این باعث میشود که هوای مورد نیاز برای عملکرد اکچویتور به سرعت تأمین شود و شیر با سرعت بیشتری عمل کند. (باز یا بسته شود)
این موضوع در مواردی که سایز شیر یا سایز اکچویتور بزرگ باشد و شیر برای باز و بسته شدن نیاز به گشتاور بسیار زیادی داشته باشد نیز پررنگ تر خواهد شد. در این مواقع از تجهیزی به نام ولوم بوستر یا رله بوستر استفاده شده که باعث افزایش سرعت حرکت (stroke) کنترل ولو خواهد شد.
مشخصات فنی ولوم بوستر SMC
همانطور که در شکل زیر مشاهده میکنید، یک ولوم بوستر SMC دارای 3 پورت ورودی و خروجی میباشد. یک پورت برای سیگنال ورودی هوا از سمت پوزیشنر، یک پورت برای تغذیه هوای ابزار دقیق از رگولاتور و یک پورت برای سیگنال خروجی هوا و ورود آن به اکچویتور در کنترل ولو میباشد.

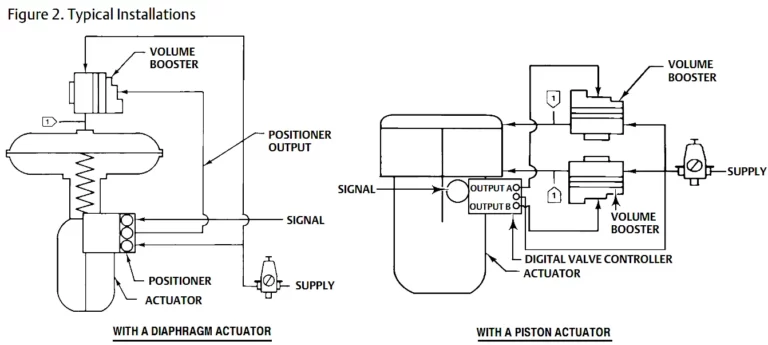

در ادامه شکل صحیح نصب رله بوستر SMC روی اکچویتورهای فنر برگشت (Spring Return) و دابل اکت (Double Act) را مشاهده میکنید:
انواع مدل های ولوم بوستر SMC
شرکت SMC ژاپن رله بوسترهای خود را در دو مدل IL100 و XT240 تولید و عرضه میکند. در ادامه به معرفی مشخصات فنی هریک از این دو مدل میپردازیم:
رله بوستر IL100
مشخصات فنی این مدل از رله بوستر به شرح زیر میباشد:
| ردیف | رله بوستر IL100 | مشخصات فنی |
|---|---|---|
| 1 | سایز اتصال | پورت ورودی سیگنال: "1/4 پورت تغذیه و سیگنال خروجی: "1/4 و "3/8 |
| 2 | دما کاری | 5- تا 60 درجه سانتیگراد 30- تا 60 درجه سانتیگراد (برای مدل های دما پایین) |
| 3 | تغذیه | 1 مگاپاسکال (10bar) |
| 4 | فشار ورودی | 0.7 مگاپاسکال (7bar) |
| 5 | فشار خروجی | 0.7 مگاپاسکال (7bar) |
| 6 | ماکزیمیم جریان خروجی | 1400 لیتر بر دقیقه |
| 7 | متریال بدنه | آلومینیوم |
| 8 | متریال دیافراگم | NBR |
رله بوستر XT240
رله بوستر SMC مدل XT240 برای اکچویتورهای بسیار بزرگ تر با هوای مصرفی بیشتر میباشد. مشخصات فنی این مدل از رله بوستر به شرح زیر میباشد:
| ردیف | رله بوستر XT240 | مشخصات فنی |
|---|---|---|
| 1 | سایز اتصال | پورت ورودی سیگنال: "1/4 پورت تغذیه و سیگنال خروجی: "1 |
| 2 | دما کاری | 5- تا 60 درجه سانتیگراد 30- تا 60 درجه سانتیگراد (برای مدل های دما پایین) 5- تا 100 درجه سانتیگراد (برای مدل های دما بالا) |
| 3 | تغذیه | 1 مگاپاسکال (10bar) |
| 4 | فشار ورودی | 0.7 مگاپاسکال (7bar) |
| 5 | فشار خروجی | 0.7 مگاپاسکال (7bar) |
| 6 | ماکزیمیم جریان خروجی | 6000 لیتر بر دقیقه |
| 7 | متریال بدنه | آلومینیوم |
| 8 | متریال دیافراگم | NBR |
خرید ولوم بوستر SMC
تجهیز صنعت تامین کننده انواع تجهیزات ابزار دقیق و پایپینگ از جمله ولوم بوستر SMC می باشد. جهت کسب اطلاعات بیشتر در مورد این تجهیزات، خرید یا استعلام قیمت بوستر اس ام سی، می‌توانید با کارشناسان فروش در فروشگاه‌های تجهیز صنعت تماس بگیرید.
