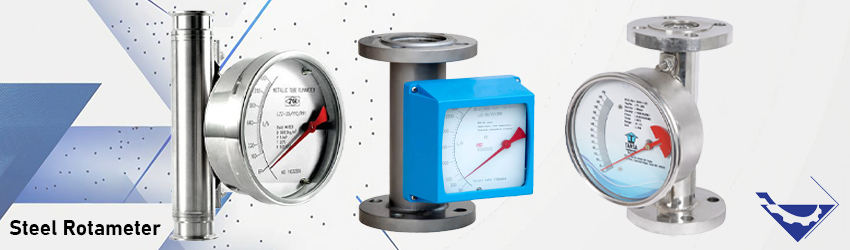

روتامتر استیل

توضیحات

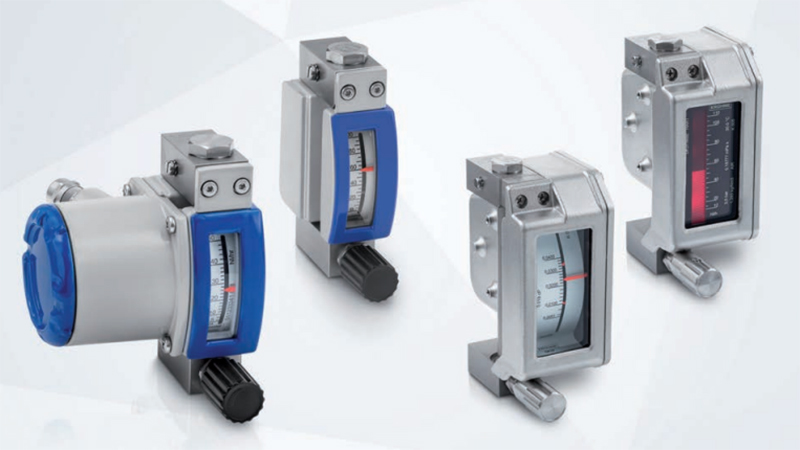

روتامتر استیل چیست؟

روتامتر استیل (Metal Tube rotameter)، یکی از تجهیزات رایج و پرمصرف جریان است که از جنس استیل با مقاومت بالا در برابر خوردگی و تحمل دما و فشار بالا جهت اندازه گیری و نمایش محلی جریان حجمی سیالات در صنایع مختلف طراحی شده است.

روتامترهای بادوام  استیل برای اندازه گیری و کنترل دقیق سیالات در کاربردهایی با فشار و دمای بالا مورد استفاده قرار می گیرند. همچنین برای نصب در جهت عمودی طراحی شده اند که جریان سیال از پایین وارد و از بالا خارج می شود.

روتامتر یا یا فلومتر سطح متغیر (Metal Tube Variable Area Flow Meter) استیل در صنایع فرآیندی به ویژه در صنایع نفت، گاز، شیمیایی و پتروشیمی با شرایط عملیاتی سخت و مواد خورنده کاربرد دارد. این تجهیزات اندازه گیری جریان معمولاً با استفاده از متریال استنلس استیل یا سایر فلزات مقاوم در برابر خوردگی تولید می شوند.

روتامترهای استیل نیازی به کالیبراسیون مکرر ندارند و به تغییرات خواص سیال حساس نیستند. آنها تجهیزات با دوام و قابل اعتمادی هستند که برای کاربردهای صنعتی مختلف و نظارت دقیق بر نرخ جریان استفاده می شوند.

روتامترهای استیل در مقایسه با روتامترهای شیشه ای استحکام و دوام  بیشتری دارند و برای کاربردهایی با دما و فشار بالاتر ایده آل می باشند. در ادامه این مطلب به بررسی عملکرد،اجزا، کاربردها، مزایا و پارامترهای مهم خرید روتامتر استیل می پردازیم.

نحوه عملکرد روتامتر استیل

روتامتر استیل مطابق با اصل اندازه گیری شناوری عمل می کند. این نوع فلومتر از یک مخروط فلزی و یک شناور (floater) تشکیل شده است که در آن شناور توپی می تواند آزادانه به بالا و پایین حرکت کند. در نهایت موقعیت وابسته به جریان شناور در واحد اندازه گیری با استفاده از یک جفت مغناطیسی در مقیاس نمایش داده می شود.

 هنگامی که سیال از لوله فلزی عبور می کند، شناور به موقعیتی بالا می رود یا پایین می آید که نیروی جریان سیال برابر با نیروی گرانشی وارد بر شناور باشد. موقعیت شناور با سرعت جریان سیال مطابقت دارد و این را می توان از روی مقیاس خواند.

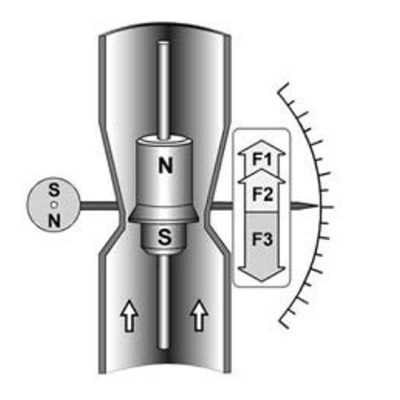

سیال فرآیندی از پایین به بالا از طریق فلومتر جریان می یابد و از زیر به شناور نیرو وارد می کند. در نهایت شناور به گونه ای قرار می گیرد که نیروی شناوری F1 که بر روی آن وارد می شود، فرم مقاومت F2 و وزن آن F3 در تعادل باشند (F3 = F1 + F2).

اجزای روتامتر استیل

روتامتر استیل از اجزای مختلفی تشکیل می شود. در ادامه اجزای مهم روتامتر استیل به شرح زیر است:

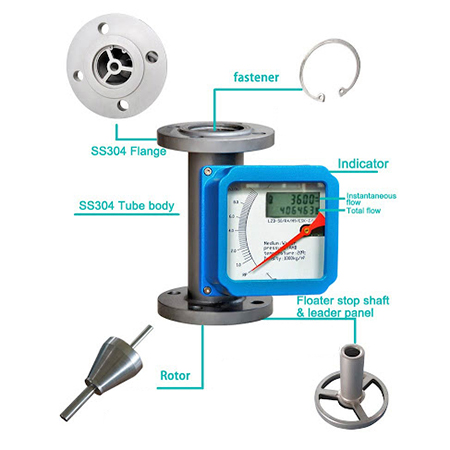

1.لوله مخروطی (Tube): بدنه اصلی روتامتر یک لوله مخروطی است که سیال از آن عبور می کند. معمولاً از جنس استنلس استیل برای مقاومت در برابر خوردگی و فشار بالا ساخته می شود.

2.شناور (Floater): در داخل لوله مخروطی، شناوری وجود دارد که بر اساس سرعت جریان سیال به صورت عمودی حرکت می کند. شناور نیز اغلب از استنلس استیل یا مواد دیگری که با سیال مورد اندازه گیری سازگار است تولید می شود.

3.اتصالات انتهایی (End Fittings): این اتصالات در بالا و پایین روتامتر هستند که آن را در جای خود محکم می کنند و اتصالاتی را برای خطوط سیال فراهم می کنند.

4.نمایشگر مدرج (Indicator): نمایشگر در کنار لوله قرار می گیرد و بر حسب واحدهایی مانند لیتر در دقیقه یا متر مکعب در ساعت کالیبره می شود. این نمایشگر به کاربر اجازه می دهد تا به صورت بصری میزان جریان را بر اساس موقعیت شناور مشاهده کند.

کاربردهای روتامتر استیل

روتامترهای استیل به دلیل دوام، مقاومت در برابر خوردگی و توانایی تحمل انواع سیالات کاربردهای گسترده ای در صنایع مختلف دارند. برخی از کاربردهای رایج روتامتر استیل در موارد زیر ذکر می شود:

• شیمیایی: در صنایع شیمیایی برای اندازه گیری نرخ جریان مواد شیمیایی و حلال های مختلف استفاده می شوند. مقاومت آنها در برابر خوردگی آنها را برای اندازه گیری جریان حجمی سیالات خورنده مناسب می کند.
• نفت و گاز: برای اندازه‌گیری نرخ جریان نفت، گاز و سایر سیالات در خطوط لوله و تأسیسات پردازش استفاده می‌شوند.
• داروسازی: در فرآیندهای تولید دارو برای نظارت بر نرخ جریان مایعات و گازهای مورد استفاده در تولید داروها و محصولات دارویی به کار می روند.
• تصفیه آب: معمولاً در تصفیه خانه های آب برای اندازه گیری دبی آب، مواد شیمیایی و مواد افزودنی در مراحل مختلف فرآیند تصفیه استفاده می شوند.
• صنایع غذایی: در صنایع مواد غذایی و آشامیدنی برای اندازه‌گیری نرخ جریان مواد، افزودنی‌ها و محلول‌های تمیزکننده مورد استفاده قرار می گیرند.
• نیروگاه‌ها: در تاسیسات تولید برق برای اندازه‌گیری نرخ جریان بخار، آب و سایر سیالات حیاتی برای عملکرد بویلرها، توربین‌ها و سیستم‌های خنک‌کننده استفاده می‌ شوند.
• پتروشیمی: در صنایع پتروشیمی برای نظارت بر دبی محصولات و مواد اولیه پتروشیمی کاربرد دارند.

انواع جنس بدنه روتامتر

روتامترها بر اساس متریال بکار رفته در ساخت آنها به طور کلی به سه دسته فلزی یا استیل، پلاستیکی و شیشه ای تقسیم بندی می شوند. نوع متریال روتامتر با توجه به نوع سیال فرآیندی، محدوده دما و فشار انتخاب می شود. در ادامه انواع روتامتر عبارتنداز:

1.روتامتر استیل یا فلزی (Metal)

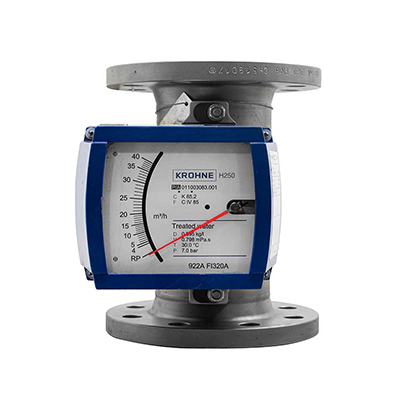

روتامترهای فلزی یا استیل از جمله آنهایی که از فولاد ضد زنگ ساخته شده اند، به دلیل دوام و مقاومت در برابر خوردگی شناخته شده اند. آنها برای کاربردهایی که شامل مواد شیمیایی خورنده، دماهای بالا و محیط های  سخت صنعتی می شوند ایده آل هستند.



2.روتامتر شیشه ای (Glass)

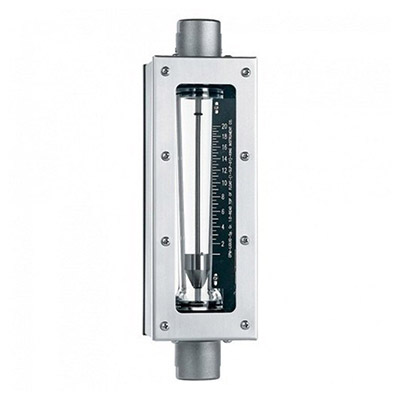

روتامترهای شیشه ای به دلیل شفافیت یکی از  محبوب ترین انواع روتامترها هستند و امکان بازرسی بصری آسان از موقعیت شناور را فراهم می کنند. آنها معمولاً در آزمایشگاه و کاربردهایی استفاده می شوند که در آن سیال اندازه گیری شده با شیشه سازگار است.

مقاومت در برابر شوک حرارتی، فشار و اکسیداسیون نتیجه استفاده از بدنه‌های لوله شیشه‌ای بوروسیلیکات است که می‌توانند فشار تا 13.8 بار (200 psi) را تحمل کنند. شناور در روتامتر شیشه ای از متریال مختلفی ساخته می شود و با توجه به شفافیت شیشه امکان خوانش اعداد در مقابل شناور به آسانی صورت می گیرد.

3.روتامتر پلاستیکی (Plastic)

روتامترهای پلاستیکی در مقایسه با روتامترهای شیشه ای یا فلزی سبک و مقرون به صرفه هستند. آنها اغلب در کاربردهایی استفاده می شوند که سازگاری با مایعات خاصی مورد نیاز است یا در جایی که شفافیت در اولویت نباشد.  پلاستیک به کار رفته در ساخت روتامترها اغلب پلی کربنات می باشد.

همانطور که ذکر شد انتخاب جنس بدنه روتامتر به عواملی مانند نوع سیال، شرایط عملیاتی، الزامات سازگاری شیمیایی و محدودیت های بودجه بستگی دارد. در نظر داشته باشید که انتخاب متریال مناسب طول عمر، دقت و عملکرد روتامتر را در کاربرد مورد نظر تضمین می کند.

مزایای روتامتر استیل

روتامترهای استیل به دلیل جنس ساخت و طراحی خود دارای مزایای متعددی نظیر افت فشار کم، مقیاس خطی، حداقل تعمیر و نگهداری، قابلیت تجهیز شدن به سیگنال خروجی و بسیاری موارد دیگر هستند. در ادامه برخی از مزایای استفاده از روتامتر استیل ذکر می شود:

• مقاومت در برابر خوردگی: به دلیل جنس استیل، در برابر مواد شیمیایی و خورنده مقاومت بالایی دارد.
•  دوام و طول عمر بالا: مناسب برای استفاده در شرایط محیطی سخت و دماهای بالا است. به دلیل استفاده از متریال استیل مستحکم و بادوام هستند و در برابر خوردگی، دماهای بالا و مواد شیمیایی خورنده مقاوم می باشند.
• دقت بالا: قابلیت اندازه‌گیری دقیق جریان سیالات را داراست. روتامترهای استیل اندازه گیری نرخ جریان قابل اعتماد و دقیق را در محدوده مشخص شده خود ارائه می دهند. دقت برای کنترل فرآیند، نظارت و تنظیم در فرآیندهای مختلف صنعتی بسیار مهم است.
• طیف وسیعی از کاربردها: به دلیل سازگاری با طیف وسیعی از سیالات و توانایی آنها در تحمل شرایط سخت می توانند در صنایع مختلفی مانند فرآوری شیمیایی، نفت و گاز، داروسازی و تصفیه آب استفاده شوند.
• مقاومت در برابر فشار و دمای بالا: آنها می توانند در فشارها و دماهای بالا بدون به خطر انداختن دقت یا عملکرد کار کنند.
• نظارت بر نرخ جریان بصری: امکان نظارت بصری آسان بر نرخ جریان را با طراحی ساده فراهم می کنند. موقعیت شناور در برابر مقیاس، نشانه ای از نرخ جریان را ارائه می دهد.
• مقرون به صرفه: در حالی که هزینه اولیه یک روتامتر استیل ممکن است بیشتر از روتامتر شیشه ای یا پلاستیکی باشد اما دوام و عمر عملیاتی طولانی، آنها را به انتخابی مقرون به صرفه به ویژه در محیط های سخت تبدیل می کند.
• سهولت نصب: معمولاً به راحتی نصب می شوند و به حداقل تنظیم و کالیبراسیون نیاز دارند.

ویژگی های روتامتر استیل

روتامتر استیل نوعی دبی سنج است که نرخ جریان حجمی یک سیال معمولاً یک گاز یا یک مایع را اندازه گیری می کند. ساختار فلزی در روتامتر استیل دوام و مقاومت در برابر خوردگی سیالات را تضمین می کند و آن را برای طیف وسیعی از سیالات از جمله مایعات خورنده یا با دماهای بالا ایده آل می کند.

همانگونه که بیان شد از یک لوله فلزی مخروطی، یک شناور و یک ترازو تشکیل می شود. لوله فلزی مخروطی دارای قطر بیشتری در پایین است و به تدریج به سمت بالا باریک می شود.

روتامترهای اتسیل معمولاً در صنایع فرآیندی برای اندازه گیری جریان گازها و مایعات به کار می روند. آنها ساده و قابل اعتماد هستند و می توان از آنها برای اندازه گیری طیف گسترده ای از نرخ جریان استفاده کرد. علاوه بر این مزایا آنها برای اندازه گیری دبی بسیار کم یا سیالات بسیار ویسکوز مناسب نمی باشند.

 همچنین روتامترهای استیل به راحتی نصب و نگهداری می شوند، با طراحی ساده که نیاز به حداقل کالیبراسیون و نگهداری دارد. خواندن آنها نیز آسان است، با مقیاسی واضح که به اپراتورها اجازه می دهد تا سرعت جریان را به سرعت و با دقت تعیین کنند.

اکثر روتامترها باید در یک موقعیت عمودی نصب شوند و جریان از پایین به بالا در آنها حرکت کند. سیالاتی که ماهیت شفاف ندارند خواندن شناور را بسیار دشوار می کنند، بنابراین در نظر بگیرید که آیا یک روتامتر نیز بر اساس رسانه مناسب است یا خیر. آنها همچنین برای جریان با تلاطم بالا مناسب نمی باشند.

پارامترهای مهم خرید روتامتر استیل

هنگام خرید روتامتر استیل پارامترهای بسیاری از جمله مشخصات فنی، کاربرد و بودجه باید در نظر گرفته شود. اطمینان حاصل کنید روتامتری که انتخاب می کنید می تواند حداکثر فشار و دمای عملیاتی را در فرآیند شما تحمل کند و اینکه سیال با  متریال بدنه و شناور سازگار باشد. در زیر برخی از مهمترین پارامترهای خرید روتامتر استیل ذکر می شود:

• 1.برند سازنده (کرونه،فیشر، ERDCO و BROOKS و غیره)
• 2.نوع سیال (بخار، مایعات، هوا، گاز)
• 3.نوع نمایشگر (عقریه ای، دیجیتال)
• 4.واحد اندازه گیری
• 5. حداقل و حداکثر رنج اندازه گیری
• 6.اتصال (دنده ای، جوشی، فلنجی)
• 7.سایز
• 8.متریال شناور
• 9.دقت
• 10.دما و فشار فرآیندی
• 11.درجه حفاظت بدنه (IP)
• 12.تاییدیه ضد انفجار (Ex)
• 13. خروجی/ پروتکل ارتباطی (سوئیچ، 4 تا 20 میلی آمپر )

بنابراین برای انتخاب و استفاده بهینه از روتامتر استیل بسیار مهم است که مشخصات فنی دقیق، نوع سیال، فشار و دمای کاری و نیازهای خاص فرآیند در نظر گرفته شود. به طور کلی روتامترها از جمله ارزان‌ترین انواع تجهیزات اندازه گیری جریان هستند که به دلیل طراحی مکانیکی ساده می توانند نسبت به فناوری های پیچیده تر مقرون به صرفه باشند.
