سنسور آلتراسونیک IFM

توضیحات

سنسور آلتراسونیک IFM یکی از سنسورهای بسیار پرکاربرد در اتوماسیون صنعتی و همچنین صنایعی مانند ماشین سازی، بسته بندی، صنایع غذایی و … میباشد. این سنسورها برای اندازه گیری و تشخیص دقیق موقعیت و فاصله اجسام بکار میروند.

در این صفحه به معرفی انواع مدل و مشخصات فنی سنسورهای التراسونیک IFM میپردازیم و کاربردهای این نوع از سنسورها را تشریح خواهیم کرد:

عملکرد سنسور آلتراسونیک IFM

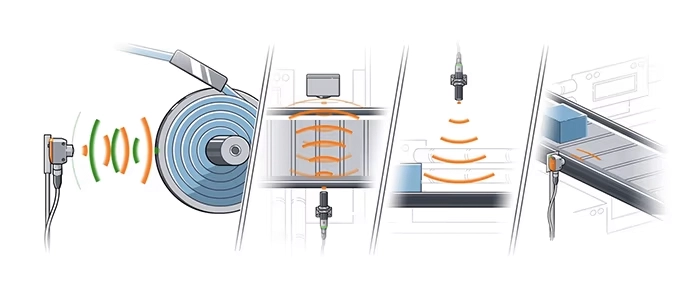

سنسورهای التراسونیک با استفاده از سنسورهای پیزوالکتریک امواج آلتراسونیک (فراصوتی) را از خود ساتع میکنند و این امواج به سطح جسم مورد نظر (جسم هدف) برخورد میکند. بعد از برخورد امواج با سطح جسم، این امواج از سطح جسم بازتاب پیدا میکنند و سنسور از روی اختلاف زمانی بین ارسال امواج و دریافت آنها متوجه فاصله دقیق سطح اجسام تا سطح خود (سنسور) میشود.

این روش که TOF (Time Of Flight) نام دارد یکی از روش های بسیار پرکاربرد و مناسب برای اندازه گیری فاصله، وجود اجسام و حتی اندازه گیری ابعاد آنها میباشد.



همانطور که بالاتر نیز اشاره کردیم، سنسورهای التراسونیک IFM بطور خاص برای تشخیص اجسام صرف نظر از شکل، رنگ و ساختار آنها، مانند اشیای شفاف، براق و صیقلی مناسب هستند.

حتی در شرایط محیط های کار همراه با آلودگی فراوان، گرد و غبار و یا تاری دید این سنسورها اجسام را بدون هیچ تداخلی به درستی تشخیص می دهند. سنسورهای آلتراسونیک جمع و جور IFM نقطه کور بسیار جزئی،دامنه تشخیص وسیع و رزولوشن بالا دارند.

کاربرد سنسور التراسونیک IFM

سنسورهای التراسونیک شرکت IFM آلمان در بسیاری از صنایع کاربردی میباشند. از اتوماسیون صنعتی گرفته تا صنایع فرآیندی مانند پتروشیمی و پالایشگاه ها همگی از این سنسورها در تولید محصولات و فرآیندهای خود میتوانند بهره مند گردند.

برای مثال در صنایع بسته بندی این محصولات میتوانند بر روی نوار نقاله (تسمه نقاله) نصب شوند و برای تشخیص اشیا مختلف بر روی آن بکار روند.

با سنسور های التراسونیک IFM، حتی تشخیص ابعاد قطر اجسام دوار نیز امکان پذیر خواهد بود. از کاربردهای دیگر سنسور های التراسونیک IFM تشخیص ارتفاع سیالات داخل مخازن بصورت پیوسته میباشد.

بطور کلی میتوان اینگونه تشریح کرد که سنسورهای آلتراسونیک IFM در دو دسته بندی کلی سنسورهای فاصله سنج و سنسورهای تشخیص حرکت طبقه بندی میشوند.

مشخصات فنی سنسور آلتراسونیک IFM

در ادامه مشخصات فنی انواع سنسورهای آلتراسونیک IFM اشاره میکنیم:

ابعاد سنسور:

این سنسورها در ابعاد کوچکی تولید شده و مورد استفاده قرار میگیرند

• 37.7mm
• 60.5mm
• 97.5mm
• 103mm
• 103.8mm
• 118.8mm

متریال:

انواع متریال های پلاستیکی و استنلس استیل

اتصال الکتریکی:

• M18*1
• M30*1.5

خروجی دیجیتال:

• PNP
• NPN
• PNP/NPN

عملکرد سوئیچ:

بصورت نرمال باز یا نرمال بسته (قابل تنظیم)

خروجی آنالوگ:

• انواع خروجی های ولتاژی 0 تا 10 ولت
• 4 تا 20 میلی آمپر

رنج قابل اندازه گیری:

• حداقل طول: 40 تا 600 میلیمتر
• حداکثر طول: 300 تا 8000 میلیمتر

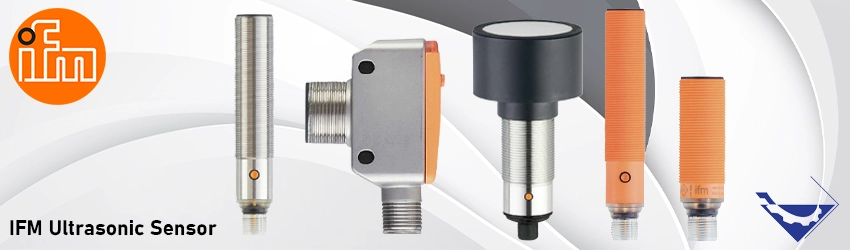

در شکل زیر انواع سنسورهای آلتراسونیک IFM را مشاهده میکنید. هریک از این سنسورها دارای طول برد، ابعاد و مشخصات فنی متفاوتی هستند که متناسب با فرایند طراحی و انتخاب میشوند.

درجه حفاظتی بدنه:

• IP65
• IP67
• IP68
• IP69K

پروتکل های ارتباطی IO-Link

همانطور که توضیح دادیم  برخی از انواع این سنسورها از طریق رابط های IO مانند رابط USB قابل تنظیم و تغییر هستند و میتوان آنها را متناسب با شرایط فرآیندی تنظیم نمود.

مزایای سنسورهای التراسونیک IFM

همانطور که بالاتر اشاره کردیم، سنسورهای التراسونیک IFM دارای مزایای بسیار متعددی هستند. در ادامه به برخی از مهمترین این مزایا و کاربردها اشاره میکنیم:

 تشخیص اجسام و موقعیت

مناسب برای تشخیص اشیاء در اتوماسیون صنعتی، خطوط مونتاژ، نقاله‌ها و…

 کنترل سطح مخازن

مناسب برای اندازه‌گیری سطح مایعان در مخازن، حوضچه‌ها و سایر ظروف.

 کنترل کیفیت

بکار گیری از آنها برای چک کردن استانداردهای ابعادی محصول.

شرکت IFM آلمان

آی‌اف‌ام (IFM) شرکت آلمانی سازنده طیف گسترده‌ای از تجهیزات اتوماسیون صنعتی، سنسور و تجهیزات اندازه‌گیری صنعتی و همچنین تجهیزات کنترلی می‌باشد. این شرکت در سال 1969 بنا نهاده شده است.

این شرکت یکی از تولیدکنندگان مشهور و بنام تجهیزات و ابزاهای اندازه‌گیری و حسگرهای صنعتی است که به صورت پیشرفته و با پروتکل‌های صنعتی همچون AS-Interface قادر به اندازه‌گیری و ارسال اطلاعات به قسمت‌های کنترلی و ایجاد اتوماسیون در صنایع است.
