فروش شیر سه راهه موتوری هانیول

Three way valve

فروش و واردات انواع شیر سه راهه موتوری هانیول با قیمت مناسب در فروشگاه ابزار دقیق پیکاتک. جهت خرید یا استعلام قیمت شیر سه راهه موتوری هانیول میتوانید با کارشناسان فروش ما تماس بگیرید.

شیر سه راهه چیست؟

شیر سه راهه موتوری با نیروی برق کار کرده و مقدار جریان آب را کنترل می کند. و به گونه ساخته شده که برای سیستم های گرمایی مرکزی در جایی که چرخه آب گرم و رادیاتورها وجود دارند استفاده می شود.

شیرهای سه راهی در سیستم های کنترل تهویه مطبوع و سیستم های کنترل صنعتی به منظور کنترل دبی (میزان گذر) سیال که می تواند آب، بخار، روغن داغ و … ،که در نهایت موجب کنترل دما، رطوبت، فشار و … در کل و یا بخشی از سیستم ها می شود، به کار گرفته شوند. طرز کار تمام شیرهای سه راهه اعم از پلاستیک ، نوریل یا برنج یکسان است از این نوع شیر در لوله کشی استخر، جکوزی، فیلتر، تغذیه شونده و گرم کن استفاده می شود.





اجزای شیر سه راهه

ساختمان داخلی این شیرها به یک واشر آب بندی مجهز است تا آبی که به سمت مورد نظر جریان می یابد به طرف دیگر راه نداشته باشد به چنین شیری با یک گردان واشردار شیر سه راهه با آب بندی مثبت می گویند اگر نفوذ جریان آب به سمت مورد نظر باعث بروز مشکلی نشود از چنین واشری صرف نظر می شود این وضعیت باعث می شود بیشتر جریان آب به سمت مورد نظر یرود و بخش کوچکی از آن به سمت دیگر جاری شود. به چنین شیر بدون واشری شیر سه راهه با آب بندی منفی می گویند.

تقسیم بندی شیرها بر اساس واشر

• شیر سه راهه با آب بندی مثبت
• این مدل شیرها مجهز به واشر آب بندی می باشند تا جریان را به سمتی که می خواهند جریان دهد و سیال به سمت دیگری جریان نیابد.
• شیر سه راهه با آب بندی منفی



اگر مشکلی در نفوذ جریان به سمت دلخواه وجود نداشته باشد، به این معنی که مقدار کمی از سیال به سمت دیگری جریان یابد، دیگر نیازی به واشر آب بندی نمی باشد و به چنین شیرهایی ، شیر سه راهی با آب بندی منفی می گویند.

تقسیم بندی شیرها بر اساس نوع باز و بسته شدن

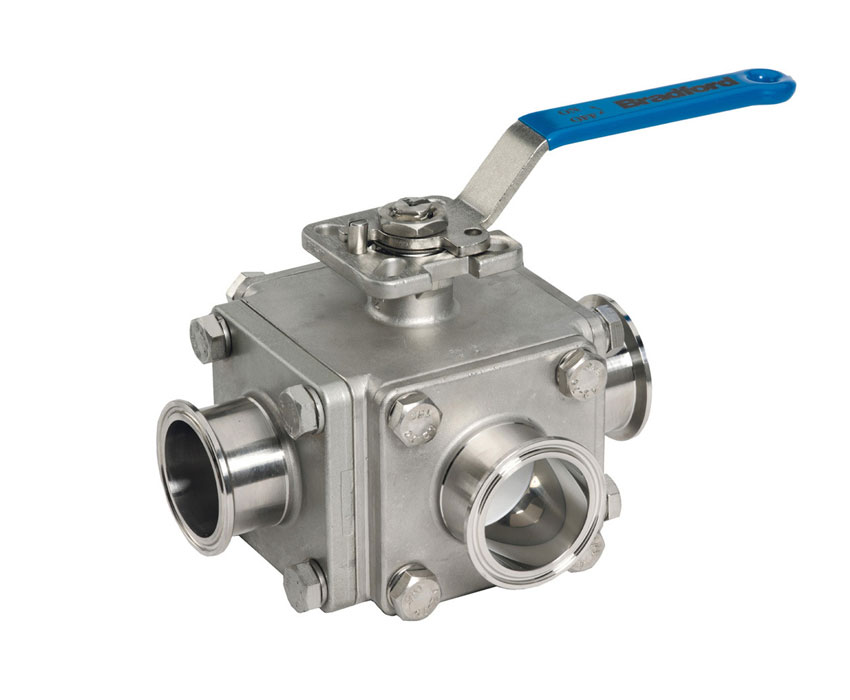

• شیر سه راهه دستی : ( three way valve manully )

همانطور که از عکس این شیر پیداست، باز و بسته شدن این شیر توسط نیروی انسانی و دستی صورت می گیرد.

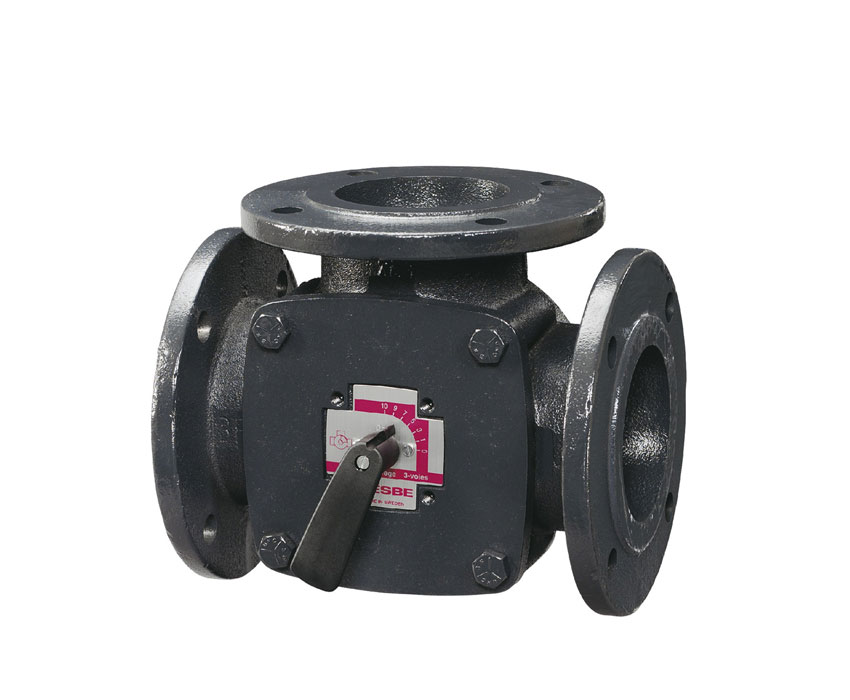

• شیر سه راهه موتوری : ( Three way motorized valve )

شیر سه راهه موتوری که با اعمال نیرویی غیر از نیروی دست عمل می نماید و میزان جریان سیال را در یک سیستم کنترل فرآیندی تنظیم می کند شیر کنترل شامل یک شیر و یک مکانیزم محرکه (actuator) که توانایی تغییر عنصر کنترل کننده سیال را دارد متصل می باشد . این تغییر بر مبنای سیگنالی است که از سیستم کنترل دریافت می شود . شیر سه راهه موتوری عنصری نهایی در لوپ کنترل است و نقش مهم و اساسی در یک صنعت فرایندی ایفا می کند .





تقسیم بندی شیر سه راهه موتوری بر اساس نوع حرکت



1. شیر با حرکت خطی
2. شیر با حرکت دورانی

تقسیم بندی شیر های سه راهه موتوری بر اساس نوع عملکرد



1- شیر سه راهه مخلوط کننده

همانطور که در عکس کاملا پیداست، این شیر دو جریان را با هم مخلوط می کند و یک جریان به وجود می آورد. به طور مثال برای کاهش دمای آب در یک سیستم ، آب داغ ورودی و آب سرد را با هم مخلوط کرده و آب با دمای پایین تر حاصل می آورد.

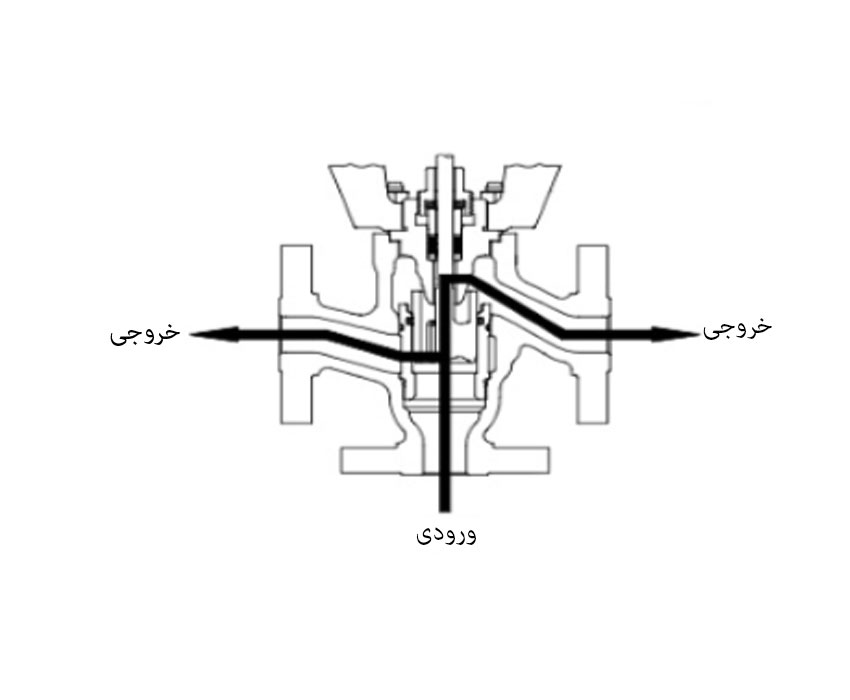

2- شیر سه راهه تقسیم کننده

همانطور که از تصویر زیر کاملا مشخص است، جریان سیال از یک طرف وارد شده و با نسبتی تقسیم گشته و از دو طرف دیگر خارج می گردد. نسبت تقسیم به سایز دهانه ورودی و خروجی ها بستگی دارد.

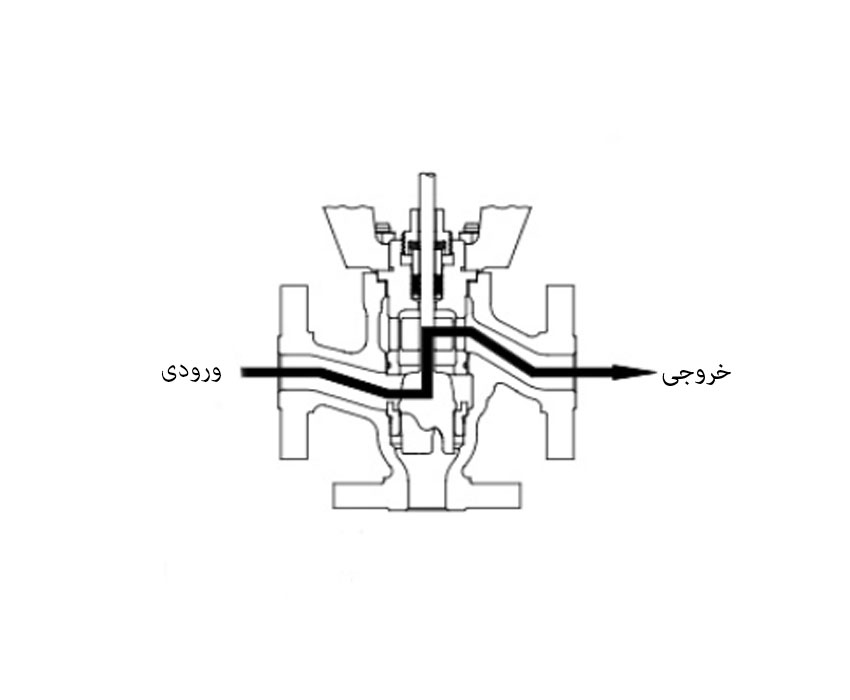

3- شیر سه راهه تغییر دهنده مسیر

عملکرد این نوع شیر بدین صورت است که جهت جریان سیال تغییر یافته و مسیر خروج از یک خط به خط دیگر تغییر می یابد.

گستره محصولات با کیفیت هانیول

تنها بخشی از تولیدات شرکت هانیول را محصولاتی مانند انواع ترموستات، تجهیزات کنترل و اندازه گیری، شیرهای برقی موتوری، توربو شارژر، سنسور و سیستم های ایمنی، رطوبت زدا و انواع دستگاه تصفیه هوا، هیترهای کوچک، فن و هواکش و ژنراتورهای خانگی تشکیل می دهد.

اصولا هانیول در طراحی و تولید هر سیستمی که چالش های مشتریان را اعم از کنترل و بهبود بهره وری انرژی، ایمنی، امنیت و بهره برداری بهینه برطرف نماید، شرکتی پیشرو به حساب می آید.

تجهیز صنعت یکی از بهترین تامین کنندگان  تجهیزات ابزار دقیق وپایپینگ در کشور است.

  این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق و پایپینگ و شیر سه راهه موتوری هانیول با بهترین قیمت و کیفیت به فروش می رساند.
