فلومتر التراسونيک ultraflo 2000

توضیحات

فلومتر التراسونیک Ultraflo 2000، یکی از انواع فلومترهای شرکت میکرونیکس انگلستان است که بر اساس روش اختلاف زمانی (Transit Time) و با استفاده از دو ترانسدیوسر امکان اندازه گیری دقیق جریان حجمی مایعات را فراهم می کند.

نصب فلومتر التراسونیک Ultraflo 2000 به صورت کلمپی است و نیازی به بریدن لوله ندارد. این مدل فلومتر التراسونیک برای اندازه گیری دائمی جریان بر روی لوله های 13 میلی متر تا 5000 میلی متر طراحی شده است.

امکانات این مدل فلومتر التراسونیک میکرونیکس شامل خروجی متناسب جریان 4 تا 20 میلی آمپر، خروجی پالس یا نقطه تنظیم، نشانگر جریان منفی و میرایی متغیر Display/Output (مقابله با جریان ضعیف و ناپایدار) می شود. تمام خروجی ها برای ارتباط با انواع مختلف سیستم های جمع آوری داده ها از جمله سیستم های مدیریت ساختمان پیکربندی شده اند.

فلومتر التراسونیک ultraflo 2000 نرخ جریان حجمی را در طیف گسترده ای از واحدها، نرخ جریان خطی بر حسب متر و فوت بر ثانیه با جریان حجمی کل حداکثر تا 12 رقم نمایش می دهد. در ادامه این مطلب به معرفی ویژگی ها، مشخصات فنی، عملکرد، کاربرد، خرید و فروش فلومتر التراسونيک ultraflo 2000 می پردازیم.

تعریف فلومتر التراسونیک

فلومتر التراسونیک یکی از تجهیزات اندازه گیری نرخ جریان (فلو) عبوری سیالات از خطوط لوله است. اندازه گیری فلوی سیالات با استفاده از فلومترهای التراسونیک یکی از جدیدترین روش های اندازه گیری می باشد که در برخی از مدل ها با دقت های بسیار بالایی حتی میتواند برای کاربردهای Custody میترینگ مورد استفاده قرار گیرند.

کاربرد فلومترهای التراسونیک در صنایع روز به روز در حال گسترش است. در سرویس ها و کاربردهایی که محدودیت هایی برای استفاده از سایر تکنولوژی های اندازه گیری فلو وجود دارد، فلومترهای التراسونیک بهترین گزینه و راه حل مناسبی برای اندازه گیری جریان حجمی می باشند.

اساس کار و عملکرد فلومترهای التراسونیک بر اساس اندازه گیری اختلاف زمان ارسال و دریافت امواج فراصوتی یا Ultrasound و یا اندازه گیری تغییر فرکانس امواج ارسالی و دریافتی است. شایان به ذکر است که اگر سیال متلاطم باشد امواج به خوبی رد و بدل نمی شوند بنابراین از این روش برای سیالات خطی استفاده می شود.

امواج فراصوتی یا التراسونیک از نوع امواج مکانیکی محسوب می شوند و فرکانس بالاتر از 30KHz را دارا هستند. این امواج برای انتشار نیاز به یک محیط مادی دارند و برخلاف امواج راداری یا الکترومغناطیس در صورت برخورد با اجسام مادی و فیزیکی، فقط مقدار کمی از آنها از جسم عبور میکند و مقدار بیشتر آنها بازتاب می شود.

انواع فلومتر التراسونیک

فلومترهای التراسونیک بر اساس روش اندازه گیری و نوع سیال فرآیندی به دو گروه کلی زیر تقسیم بندی می شوند:

• 1.اختلاف زمانی (Transit Time) مناسب سیالات تمیز و عاری از هرگونه ناخالصی و ذرات جامد
• 2.اثر داپلری (Doppler Effect) مناسب سیالات دارای رسوب، ذرات معلق و ویسکوزیته بالا

فلومتر های التراسونیک ترانزیت تایم یا زمان جابجایی بر اساس اندازه گیری اختلاف زمان بین ارسال و دریافت پالس های التراسونیک ترانسدیوسرها مقدار جریان سیال را محاسبه می کنند.

در فلومترهای التراسونیک نوع داپلری، پالس ها و امواج التراسونیک پس از برخورد به ناخالصی ها و ذرات جامد یا حباب های هوای داخل سیال تغییر فرکانس می دهند و فلوی عبوری سیال با اندازه گیری این تغییر فرکانس تعیین می شود.

ویژگی های فلومتر التراسونيک ultraflo 2000

فلومتر التراسونیک ultraflo 2000 می‌تواند روی طیف گسترده‌ای از اندازه‌های لوله از 13 میلی‌متر تا 5000 میلی‌متر نصب شود و به سادگی با انتخاب ترانسدیوسرهای صحیح و اتصال آنها به بیرون دیواره لوله با استفاده از سخت‌افزار استفاده می شود.

فلومتر Ultraflo 2000 دارای بدنه از جنس ABS با درجه حفاظت IP67 و ترانسدیوسر با تاییدیه CE است. برنامه ریزی فلومتر و حرارت سنج با استفاده از صفحه کلید تعبیه شده در محفظه انجام می شود.

عملیات راه اندازی به آسانی بر روی صفحه کلید دکمه فشاری انجام می شود و کاربر فقط باید ابعاد لوله و نوع  متریال دیواره لوله را بررسی کند. تمام پارامترهای کاربردی دیگر را میتوان توسط خود دستگاه اندازه گیری کرد.

تمام داده های برنامه و کالیبراسیون برای جلوگیری از تغییر ناخواسته داده های برنامه ریزی شده با رمز محافظت می شوند. علاوه براین پوشش شفاف جلویی و صفحه نمایش با نور پس زمینه از صفحه کلید محافظت می کند و اطمینان حاصل می کند که تجهیز در شرایط نوری ضعیف به آسانی خوانده می شود.

نسخه آپشنال فلومتر Ultraflo 2000HM میتواند برای اندازه گیری گرما یا انرژی استفاده شود. با استفاده از ترانسدیوسرهای اولتراسونیک برای اندازه‌گیری جریان و دو سنسور دمای PT100 برای اندازه‌گیری دمای جریان و برگشت، مقدار گرما/انرژی مصرفی را به صورت kW، kCal/hr، MJ/min و MJ/sec نمایش می دهد.

نرخ جریان، جریان کل و اختلاف دما نیز نمایش داده می شود. نسخه Heatmeter دارای دو خروجی از راه دور 4-20 میلی آمپر برای نظارت بر این اندازه گیری ها و همچنین خروجی پالس برای ثبت جریان کل یا انرژی است.

عملکرد فلومتر التراسونيک ultraflo 2000

فلومتر التراسونيک ultraflo 2000 یک فلومتر اولتراسونیک “Transit Time” است که برای کار با ترانسدیوسرهای  “Clamp On” طراحی می شود. بنابراین امکان اندازه گیری جریان مایعات در یک لوله بسته را بدون نیاز به هیچ گونه قطعات مکانیکی از طریق لوله می دهد.

امواج صوتی بین دو  ترانسدیوسر X و Y ارسال و دریافت می شوند. سرعت حرکت امواج در مایع به سرعت مایع در لوله متناسب است. هنگامی که امواج در جهت مخالف از “Y” به “X” منتقل می شود سرعت آن کاهش می یابد زیرا برخلاف جریان مایع حرکت می کند.

اختلاف زمانی مستقیماً با سرعت جریان مایع در لوله متناسب است. با اندازه گیری سرعت جریان و سطح مقطع لوله، جریان حجمی به آسانی قابل محاسبه است.

این نوع فلومتر از برند میکرونیکس می تواند تفاوت های زمانی بسیار کوچک را تا 25 پیکو ثانیه ( 25×10-12 ثانیه) اندازه گیری کند. بنابراین فلومتر Ultraflo 2000 عملکرد بسیار خوبی در لوله های کوچک یا در لوله های بزرگ با جریان های کم سرعت دارد.

 تمام محاسبات مورد نیاز برای تعیین محل صحیح ترانسدیوسرها و محاسبه جریان توسط ریزپردازنده (microprocessor) انجام می شود. جهت اندازه گیری جریان ابتدا لازم است اطلاعات دقیق هر کاربرد را  از طریق صفحه کلید در پردازنده برنامه ریزی نمایید. این اطلاعات باید دقیق باشد در غیر این صورت خطاهای اندازه گیری جریان رخ می دهد.

علاوه بر محاسبه موقعیت دقیقی که ترانسدیوسرها باید در آن به دیواره لوله متصل شوند، تراز کردن و جداسازی آنها به طور دقیق نسبت به یکدیگر به همان اندازه مهم است. زیرا عدم انجام این کار مجدد باعث خطا در اندازه گیری می شود.

در نهایت برای اطمینان از اندازه‌گیری دقیق جریان حجمی ضروری است که مایع به طور یکنواخت در داخل لوله جریان داشته باشد. مشخصات جریان توسط هیچ گونه انسداد بالادست (upstream) یا پایین دست (downstream) تغییر نکند.

ترانسدیوسرهای جریان

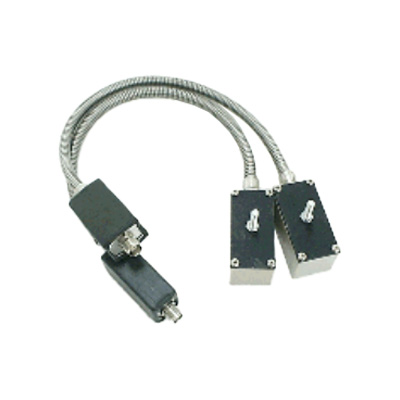

هر فلومتر التراسونیک از دو مبدل یا ترانسدیوسر یکسان تشکیل می شود که امواج التراسونیک را ارسال و دریافت می کند. ترانسدیوسرهای استاندارد از متریال Peek ساخته می شوند که دارای صفحه آلومینیومی است.

ترانسدیوسرها با توجه به اطلاعات کاربردی در هنگام ثبت سفارش ارائه می شوند. تمام مبدلها با سخت‌افزار نصب به بیرون دیواره لوله متصل می‌شوند. تا هنگامی که ترانسدیوسرها با حداکثر سرعت و دمای مورد نیاز عمل کنند، می توان از آن در طیف گسترده ای از کاربردها استفاده نمود.

مبدلها بر روی لوله از 13 میلی متر تا 5000 میلی متر و در دمای بین 20- و 200+ درجه سانتی گراد به کار می روند. قطعات الکترونیکی از طریق کابل کواکسیال (coax cable) به مبدل ها متصل می شوند که می تواند تا 200 متر طول داشته باشد بدون اینکه بر عملکرد تأثیر بگذارد.

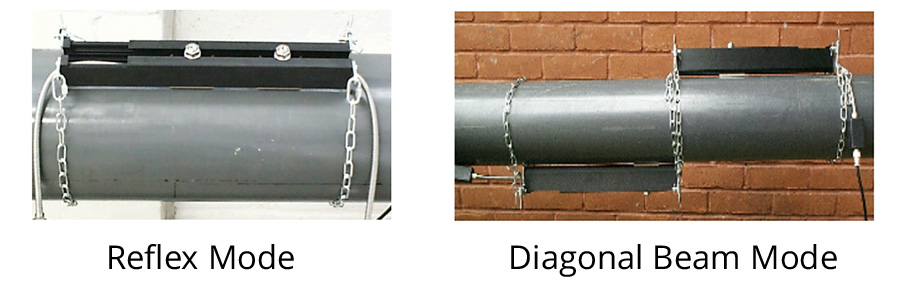

ترانسدیوسرها به دو صورت Reflex mode و Diagonal Beam Mode نصب می شوند. حالت رفلکس یک تنظیم پیش‌فرض برای همه کاربردها تا 215 میلی‌متر است که در آن ترانسدیوسرها کنار یکدیگر قرار می گیرند.

نصب به صورت Diagonal Beam Mode به این صورت است که ترانسدیوسرها در طرف مقابل لوله نصب می شوند. این تنظیم پیش فرض برای همه کاربردهای بالای 215 میلی متر است.

مشخصات فنی فلومتر التراسونیک ultraflo 2000

فلومتر ultraflo 2000 جریان مایعات تمیز و کثیف را در لوله های کامل با محدوده سرعت 0.02 تا 12 متر بر ثانیه اندازه گیری می کند. محدوده جریان فلومتر به اندازه لوله و سرعت مایع (انتخاب ترانسدیوسرها) بستگی دارد. برخی دیگر از مشخصات فنی فلومتر التراسونیک ultraflo 2000 در جدول زیر ذکر می شود.

مدل فلومتر	فلومتر التراسونيک ultraflo 2000
واحد سرعت	metres/sec, feet/sec
واحد جریان حجمی	m3، گالن (ایالات متحده و امپریال)، لیتر
متریال	ABS
ابعاد	264 × 230 × 101 میلی متر
نمایشگر	دارای نور پس‌زمینه LCD فوق‌العاده چرخشی 2x16 کاراکتری
اتصال سنسور	کانکتورهای کواکسی TNC
دقت	1% یا ±0.02 m/s
تکرار پذیری	± 0.5%
محدوده دمای فرآیندی	0ºC تا +50ºC
درجه حفاظت بدنه	IP67
متریال لوله	فولاد کربنی، فولاد ضد زنگ، مس، UPVC، PVDF، بتن، فولاد گالوانیزه، فولاد ملایم، شیشه، برنج. شامل لوله های اندود شده - اپوکسی، لاستیک، فولاد، پلاستیک

فلومترهای اولتراسونیک Transit Time با مایعاتی که کاملاً عاری از هوا و مواد جامد هستند بهترین عملکرد را دارند. در هر کاربردی که دمای کارکرد آن بالاتر یا کمتر از دمای محیط است. قبل از انجام کالیبراسیون اطمینان حاصل کنید که ترانسدیوسرها به دمای کاربرد رسیده و در آن حفظ می‌شوند.

هنگام استفاده از ترانسدیوسرها روی لوله های با دمای پایین اجازه ندهید سطح لوله بین ترانسدیوسر و دیواره لوله یخ بزند. تا جایی که ممکن است ترانسدیوسرها را به گونه ای عایق بندی کنید که تغییرات دمای هوای محیط بر رابطه بین مبدل و دمای مایع تأثیری نداشته باشد. این فلومتر به طور خودکار تغییرات دمای اعمال شده را در محدوده حدود +/- 20 درجه سانتی گراد جبران می کند.

کاربردهای فلومتر التراسونيک ultraflo 2000

• 1.سیستم های متعادل کننده (Balancing Systems)
• 2.نظارت بر جریان
• 3.پایش انرژی
• 4.نظارت بر پساب
• 5.تشخیص نشتی
• 6.تصفیه آب
• 7.تولید برق
• 8.مدیریت انرژی
• 9.صنایع شیمیایی، فولاد، برق، دارویی، پتروشیمی، غذایی
