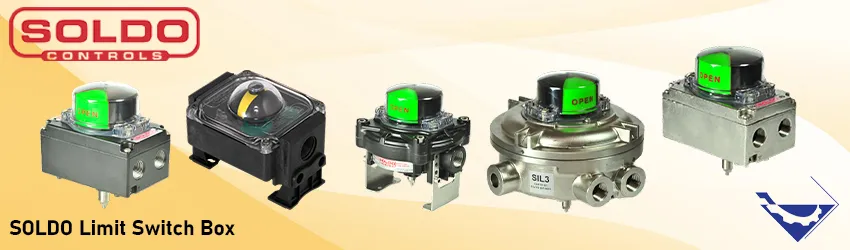

لیمیت سوئیچ باکس SOLDO
لیمیت سوئیچ باکس برند SOLDO یکی از انواع لیمیت سوئیچ های موجود در صنایع میباشد که توسط شرکت SOLDO که یکی از مجموعه های شرکت ROTORK میباشد، طراحی و تولید میگردد. سوئیچ سولدو دارای انواع و مدل های بسیار گوناگونی میباشد که هریک با توجه به کاربرد و محیطی که لیمیت سوئیچ در آنجا نصب میباشد باید طراحی و انتخاب شوند.
لیمیت سوئیچ SOLDO دارای مدل های ضد انفجار برای محیط های خطرناک صنعتی که خطر آتش سوزی و انفجار دارند، مدل های ضد آب با درجه نفوذ IP68 و مدل های با بدنه های فوقالعاده مستحکم دارد که در ادامه به معرفی آنها میپردازیم. همچنین مدل های سوئیچ باکس سولدو مناسب عملگرهای خطی (Linear Actiator) و عملگرهای دورانی (Rotary Actuator) موجود میباشد که هریک با توجه به شرایط فرآیندی انتخاب خواهند شد.
پیش از آن لازم میباشد به توضیح لیمیت سوئیچ باکس SOLDO و عملکرد آن اشاره کنیم.
لیمیت سوئیچ باکس چیست؟
لیمیت سوئیچ باکس Limit Switch Box یکی از تجهیزات الکترومکانیکی میباشد که برای کنترل بر عملکرد و نظارت بر تجهیزات مکانیکی مورد استفاده قرار میگیرد. لیمیت سوئیچ باکس معمولآ روی اکچویتور یا عملگر شیرهای قطع و وصل (On/Off Valves) یا سایر تجهیزات مکانیکی نصب میگردد.
عملکرد لیمیت سوئیچ باکس
لیمیت سوئیچ باکس از دو قسمت مکانیکی و الکتریکی تشکیل شده است که هریک وظایف خاص خود را انجام میدهند. قسمت مکانیکی سوئیچ باکس، وظیفه تشخیص حرکت یا عدم حرکت یک شیر را مشخص میکند. و قسمت الکتریکی آن وظیفه سوئیچ و تغییر وضعیت در کنتاکت الکتریکی را خواهد داشت.
برای مثال وقتی که یک شیر توپی در حالت باز میباشد، لیمیت سوئیچ نیز وضعیت باز یا OPEN را نمایش میدهد. ولی به محض بسته شدن شیر توپی، لیمیت سوئیچ توسط شافتی که به محور اصلی اکچویتور شیر متصل میباشد، از OPEN به CLOSE تغییر وضعیت میدهد و یک کنتاکت الکتریکی را قطع یا وضل خواهد کرد. در اینجا باید اشاره کنیم این تغییر وضعیت بصورت محلی روی لیمیت سوئیچ نیز قابل مشاهده میباشد.
در حالت کلی تر لیمیت سوئیچ ها پس از رسیدن به وضعیتی مشخص که از قبل برای آن تنظیم میباشد، یک سوئیچ را تغییر وضعیت میدهد و آن را در قالب یک سیگنال دیجیتالی به سیستم کنترلی ارسال میکند. همچنین این سیگنال سوئیچ و کنتاکت های الکتریکی میتوانند برای کنترل تجهیزات دیگر مانند پمپ و موتورها مورد استفاده قرار گیرند.
ساختار داخلی لیمیت سوئیچ باکس:
در شکل زیر ساختار داخلی یک لیمیت سوئیچ باکس را مشاهده میکنید که برای نصب روی اکچویتور های شیر های روتاری یا دورانی میباشد.
اجزای یک لیمیت سوئیچ باکس به ترتیب شامل
- 1- نمایشگر وضعیت شیر
- 2- پیچ و مهره قاب
- 3- قاب بدنه سوئیچ
- 4- صفحه نمایش مشخصات فنی سوئیچ
- 5- شفت
- 6- بدنه لیمیت سوئیچ
- 7- ترمینال
- 8- بادامک
- 9- سوئیچ
- 10- پیچ اتصال به زمین
مکانیزم عملکرد سوئیچ در سوئیچ باکس SOLDO میتواند مکانیکی یا الکترونیکی باشد. مکانیزم سوئیچ های مکانیکی بدین صورت میباشد که یک بازوی اهرمی یا غلتکی، پس از تغییر در حرکت تجهیزات مکانیکی فعال میشود و تغییر وضعیت در کنتاکت الکتریکی را ایجاد میکند.
اما در سوئیچ های الکترونیکی از سنسور های الکترونیکی مجاورتی (Proximity) القایی یا نوری (Optical) برای تشخیص حرکت اجسام استفاده میشود و هیچ گونه تماس فیزیکی و مکانیکی در کنتاکت ها وجود نخواهد داشت.
انواع مدل های سوئیچ باکس SOLDO:
- سوئیچ باکس سولدو مدل SS
- سوئیچ باکس سولدو مدل SF
- سوئیچ باکس سولدو مدل SK
- سوئیچ باکس سولدو مدل SQ
- سوئیچ باکس سولدو مدل SY
- سوئیچ باکس سولدو مدل SW
- سوئیچ باکس سولدو مدل SP
- سوئیچ باکس سولدو مدل SB
