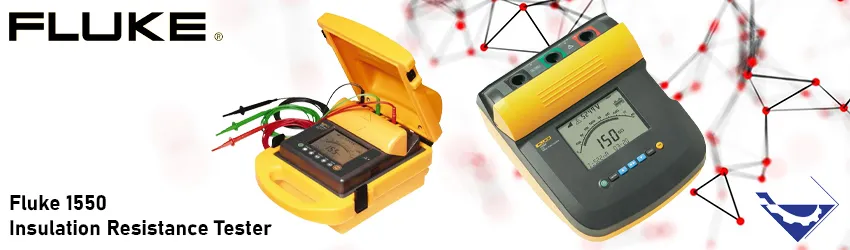

میگر فلوک 1550
میگر فلوک 1550، یکی از تجهیزات پرتابل و دیجیتال ابزار دقیق است که جهت تست عایق کابل با ولتاژهای بالا در صنایع مختلف مورد استفاده قرار می گیرد. در واقع این دستگاه برای شناسایی خرابی های احتمالی تجهیزات از جمله کابلها قبل از وقوع آنها طراحی شده است.
در میگر الکتریکی فلوک 1550 از باتری به عنوان منبع ولتاژ استفاده می شود و برای نمایش مقادیر مقاومت دارای صفحه نمایشگر LCD می باشد. همچنین این دستگاه تست عایق دیجیتال را تا 5 کیلو ولت انجام می دهد و جمع آوری داده ها را از طریق برنامه بی سیم Fluke Connect™ آسان می کند.
در واقع عملکرد از راه دور این دستگاه باعث می شود تا حد امکان زمان کمتری را در مناطق بالقوه خطرناک سپری کنید.
این دستگاه امکان تعیین ولتاژ مورد نیاز از 50 ولت تا 20 کیلو ولت، مقاومت 50 ترا اهم، امکان زمان بندی برای تعیین زمان مورد نیاز تست، امکان زمان بندی ترکیبی برای تعیین دو نوع ولتاژ متفاوت در دو زمان پیوسته برای تست های پیشرفته، خروجی DC و همچنین اتصال به کامپیوتر را دارد.
کلمه میگر Megger در واقع از دو کلمه megohms و tester گرفته شده است. از دستگاه میگر فلوک جهت اندازه گیری و تست مقاومت کابلها و غیره، جریان نشتی در تجهیزات الکتریکی استفاده می شود.
شرکت فلوک از تولیدکنندگان معروف و جهانی انواع تجهیزات تست و اندازه گیری جهت اندازه گیری پارامترهای الکتریکی و فیزیکی است. در ادامه به معرفی و بررسی ویژگی های میگر فلوک 1550 می پردازیم.
میگر (Megger) چیست؟
میگر Megger نوعی از تجهیزات تست الکتریکی است که برای اندازه گیری مقاومت عایق مورد استفاده قرار می گیرد. این دستگاه در واقع ولتاژ بالایی را به مدار اعمال می کند و مقدار جریانی را که از عایق می گذرد اندازه گیری می کند. این روش به شناسایی مشکلات احتمالی عایق مانند آسیب یا تخریب کمک می کند.
دستگاه میگر جهت اندازه‌گیری مقاومت عایق بین رساناها در سیستم های الکتریکی به کار می رود. برخی از کاربردهای میگر به شرح زیر می باشد:
تست عایق: برای تست و اندازه‌گیری مقاومت عایق در سیم‌ها، کابلها، ترانس‌ها، ماشین‌آلات الکتریکی و سایر تجهیزات الکتریکی استفاده می‌شود. با انجام این تست میزان خرابی یا عیب های عایق در سیستم‌های الکتریکی قابل تشخیص است.
تست ترانس ها: دستگاه میگر برای تست ترانسهای برقی استفاده می‌شود تا مقاومت عایق بین ویژگی های مختلف ترانس‌ها را اندازه‌گیری کند. این تست میتواند به تشخیص مشکلاتی مانند عیب های عایق، نشت جریان، خراب شدن یا خوردگی ترانس کمک کند.
تست تجهیزات الکتریکی: برای تست تجهیزات الکتریکی مانند موتورها، ژنراتورها، کلیدها، رله ها و سایر قطعات الکتریکی استفاده می‌شود. با انجام این تست میزان عملکرد و عمر مفید تجهیزات قابل ارزیابی است.
تست سیستم های برقی: میگر برای تست سیستم های برقی بزرگ مانند تاسیسات الکتریکی ساختمان ها، شبکه های توزیع برق و سیستم های قدرت استفاده می شود. با تست عایق در این سیستم ها، مشکلات عایقی مانند نشت جریان، خرابی کابل ها و سایر مشکلات مرتبط با عایق قابل شناسایی هستند.
به طور کلی دستگاه میگر برای تست و ارزیابی مقاومت عایق سیستم های الکتریکی در صنایع برق، ساختمانها و سایر بخش‌های مرتبط با الکترونیک و الکتریک کاربرد دارد. از معایب میگر میتوان به قیمت بالا و نیاز به منبع تغذیه خارجی اشاره کرد.
مشخصات فنی میگر فلوک 1550
دقت دستگاه میگر فلوک 1550 برای یک سال پس از کالیبراسیون در دمای عملیاتی 0 تا 35 درجه سانتیگراد مشخص شده است. برای دمای فرآیندی خارج از محدوده (20- تا 0 درجه سانتیگراد و 35 تا 50 درجه سانتیگراد)، 25/0 ± درصد در درجه سانتیگراد به جز در باندهای 20 درصد، 1 ± درصد در درجه سانتیگراد اضافه کنید.
اندازه گیری مقاومت عایق
تست ولتاژ (DC) در ولتاژهای 250، 500، 1000، 2500 و 5000 ولت با دقت و محدوده اندازه گیری متفاومتی انجام می شود.
محدوده نمودار میله ای: 0 تا 1 TΩ (1550C) و 0 تا 2 TΩ (1555)
دقت ولتاژ تست عایق: -0٪، +10٪ در جریان بار 1 میلی آمپر
رد جریان برق AC القایی: حداکثر 2 میلی آمپر
نرخ شارژ برای بار خازنی: 5 ثانیه در هر μF
نرخ تخلیه برای بار خازنی: 1.5 s/μF
محدوده اندازه گیری جریان نشتی: 1 nA تا 2 mA
دقت: ± (5% + 2 nA)
محدوده اندازه گیری ظرفیت: 0.01 μF تا 15.00 μF
دقت: ± (15% rdg + 0.03 μF)
محدوده تایمر: 0 تا 99 دقیقه
تنظیم رزولوشن: 1 دقیقه
رزولوشن نمایشگر: 1 ثانیه
دقت ولتاژ: ± (15% + 2 ولت)
محدوده هشدار: 30 تا 660 ولت AC/DC، هرتز50/60
مشخصات نرم افزار: نرم‌افزار اصلی Fluke View Forms به رایانه‌ای نیاز دارد که دارای Windows XP، Windows Vista، Windows 7 یا Windows 8 باشد.
مشخصات عمومی
صفحه نمایش: 75*105 میلی متر
باتری: قابل شارژ 12 ولت سرب-اسید، Yuasa NP2.8-12
ورودی شارژر (AC): 85 تا 250 ولت 50/60 هرتز 20 VA
این ابزار کلاس II (عایق دوگانه) با سیم برق کلاس 1 (زمین) عرضه می شود. ترمینال محافظ زمین (پایه زمین) به صورت داخلی متصل نیست. پین اضافی فقط برای نگه داشتن دوشاخه اضافه است.
ابعاد: 269 × 277 × 160 میلی متر (10.6 × 10.9 × 6.3 اینچ)
وزن: 3.7 کیلوگرم (8.2 پوند)
دمای فرآیندی: 20- تا 50 درجه سانتیگراد (4- تا 122 درجه فارنهایت)
دمای نگهداری: -20تا 65 درجه سانتیگراد (4-تا 149 درجه فارنهایت)
رطوبت: 80% تا 31 درجه سانتیگراد کاهش خطی به 50% در 50 درجه سانتیگراد
ارتفاع: 2000 متر
درجه حفاظت بدنه: IP40
حفاظت اضافه بار ورودی: 1000 ولت AC
سازگاری الکترومغناطیسی: EN 61326
تاییدیه ایمنیIEC 61010-1:IEC 61010-1: Overvoltage category II, Pollution Degree 2.IEC 61010-2-030 : Measurement 600V CAT IV / 1000V CAT IIIIEC 61557-1, IEC 61557-2
ویژگی های میگر فلوک 1550
- میگر 1550 فلوک دارای سه سال گارانتی و درجه ایمنی CAT III 1000 V و CAT IV 600 V (عملکرد با ولتاژ بالا و خطرناک) است.
- Fluke Connect نتایج تست را برای تجزیه و تحلیل در فضای داخلی ذخیره می کند.
- ایجاد گزارش با استفاده از دسکتاپ Fluke Connect باعث صرفه جویی در زمان و درک نتایج تست می شود.
- با استفاده از Fluke Connect® و تلفن هوشمند، آزمایشات را در فاصله ایمن از هرگونه تجهیزات فعال و دارای انرژی و به سرعت از راه دور شروع و متوقف کنید.
- دارای تنظیمات تایمر تا 99 دقیقه برای تست های زمان بندی شده است.
- اندازه گیری مقاومت تا 2 TΩ
- عملکرد Ramp برای تست خرابی
- اندازه گیری ظرفیت و جریان نشتی
- صفحه نمایشگر LCD بزرگ دیجیتال برای مشاهده آسان
- عمر طولانی باتری بیش از 750 تست بین شارژ به کاربر می دهد.
- دخیره سازی حداکثر 99 دیتا در حافظه با تاریخ و اطلاعات منحصر به فرد که با قابلیت جستجوی آسان برای کاربر دخیره می شوند.
- عملکرد هشدار به کاربر هشدار می دهد که ولتاژ خط وجود دارد و برای افزایش ایمنی کاربر، ولتاژ را تا 600 ولت AC یا DC نشان می دهد.
- به صورت خودکار مقادیر (DAR)جذب دی الکتریک و (PI) شاخص قطبیت را بدون هیچ تنظیمی محاسبه می کند.
- ولتاژهای تست در گام 50 ولت از 250 تا 1000 ولت و در گام 100 ولت تا بالای 1000 ولت قابل تنظیم می باشد.
- سیستم محافظ اثرات جریان نشتی را در اندازه گیری با مقاومت بالا حذف می کند.
خرید و فروش میگر فلوک 1550
دستگاه فلوک آمریکا 1550 دارای 3 سال گارانتی و درجه ایمنی CAT IV 600 V است. در برخی مدل ها امکان ذخیره اطلاعات به صورت دیتالاگر برای ثبت میزان ولتاژ اعمالی و تغییرات مقاومت کابل در زمان های مختلف نیز وجود دارد.
تجهیز صنعت یکی از برترین تامین کنندگان و واردکنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزار دقیق میگر فلوک 1550 را با بهترین قیمت و کیفیت به فروش می رساند.
برای کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت میگر فلوک 1550 با کارشناسان فنی و فروش ما در ارتباط باشید
