واحد مراقبت پنوماتیک فستو

توضیحات

واحد مراقبت پنوماتیک فستو (FESTO) یکی از تجهیزات و ملزومات کلیدی برای تنظیم و کنترل هوای فشرده ابزار دقیق در سیستم های پنوماتیک میباشد.  این شرکت آلمانی یکی از بزرگ ترین و مشهور ترین شرکت های تولید  انواع تجهیزات پنوماتیک شامل انواع رگولاتور های فشار، جک و سیلندرهای پنوماتیکی و همچنین انواع تجهیزات هیدرولیکی شامل انواع جک های هیدرولیکی میباشد.

در این صفحه به معرفی واحد مراقبت (Air Combination unit ) پنوماتیک شرکت FESTO آلمان میپردازیم و انواع مدل ها و ویژگی های آن را معرفی خواهیم کرد:

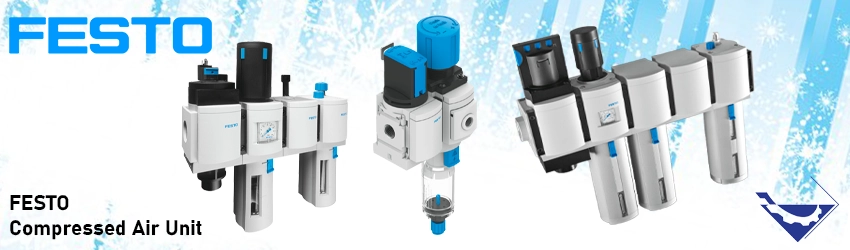

انواع مدل های واحد مراقبت پنوماتیک فستو

فستو یکی از بزرگترین تولیدکنندگان تجهیزات پنوماتیکی و هیدرولیکی میباشد. یکی از تولیدات بسیار پرمصرف و رایج این شرکت در صنایعی که از تجهیزات پنوماتیکی استفاده میکنند، تولیدات مربوط به واحدهای مراقبت پنوماتیک این شرکت میباشد.

واحدهای مراقبت پنوماتیک این شرکت از 3 مجموعه فیلتر هوا (Air Filter)، رگولاتور فشار هوا (Pressure Regulator Valve) و تنظیم کننده دبی (جریان) هوای ابزار دقیق و همچنین از یک مجموه روغن زن (Lubricator) تشکیل شده میباشد.

در ادامه به معرفی برخی از رایج ترین مدل های واحد مراقبت پنوماتیک فستو که در صنایع ایران استفاده از آنها بسیار پرمصرف میباشد اشاره میکنیم:

• MSB4
• MSB4N
• MSB6
• MSB6N
• MSB9

مشخصات فنی واحد مراقبت پنوماتیک FESTO

هریک از این مدل های فوق دارای تفاوت هایی در نوع عملکرد، سایز پورت های ورودی و خروجی، سایز فیلتر المنت و از همه مهمتر رنج فشاری دارند.

سیال مورد استفاده در تمامی این واحدها هوای فشرده ابزار دقیق میباشد. این هوا برای ورود به سیستم های پنوماتیکی مانند انواع اکچویتور های پنوماتیکی، سیلند و جک های نیوماتیکی باید خشک، بدون رطوبت و همچنین عاری از هرگونه ناخالصی و ذرات جامد باشد.

در ادامه به توضیح هریک از این مشخصات و ویژگی ها میپردازیم:

سایز اتصال پنوماتیک

واحدهای مراقبت هوای پنوماتیکی با توجه به سایز خط لوله هوای ابزار دقیق که به آنها متصل میشوند طراحی و انتخاب میشوند.

انتخاب سایز متناسب تجهیز با این خط هوا در بسیاری از موارد مانند جلوگیری از استفاده از تبدیل های اضافی و جلوگیری از احتمال بیشتر نشتی هوا در این اتصالات بسیار مهم و حائز اهمیت میباشد.

در زیر انواع سایز های موجود واحد مراقبت پنوماتیک فستو را معرفی میکنیم:

• “G 1/4
• “G 3/4
• “G 3/8
• “G 1/2
• “NPT 1/2
• “NPT 1/4
• “NPT 3/4
• “NPT 3/8

سایز فیلتر المنت

فیلترهایی که در واحد مراقبت پنوماتیک فستو مورد استفاده قرار میگیرند معمولآ در سه سایز 1میکرون، 5 میکرون و 40 میکرون هستند.

طبیعتآ هرچه سایز سوراخ های فیلتر ریزتر باشد قادر به جداسازی و فیلتراسیون ذرات جامد و ناخالصی های بیشتری میباشد. اما افت فشاری بیشتری نیز در خط هوا ایجاد خواهد کرد که این موضوع نیز باید در انتخاب فیلتر المنت یک واحد مراقبت در نظر گرفته شود.

عملکرد Drain

لازم به ذکر است واحد مراقبت پنوماتیک شرکت فستو از نظر نوع عملکرد قسمت جمع شونده سیال (کندانس) در 3 حالت دستی، نیمه اتوماتیک و تمام اتوماتیک میباشد.

رنج فشار قابل تنظیم

واحد مراقبت پنوماتیک FESTO در چهار رنج فشاری قابل تنظیم تولید میشود. انتخاب و تنظیم هر یک از این رنج ها با توجه به فشار قابل تحمل و فشار کاری سیستم یا تجهیز پنوماتیکی که در پایین دست واحد مراقبت پنوماتیک قرار دارد تنظیم میشود.

• 0bar … 7 bar
• 0bar … 9 bar
• 0bar … 10 bar
• 0bar … 12 bar

گیج فشار

واحدهای مراقبت پنوماتیکی شرکت فستو آلمان مجهز به گیج های فشار کوچک با سایز صفحه نمایش 63 میلی متری میباشند. این گیج های فشار با توجه به درخواست مشتری در انواع واحدهای مگاپاسکال (MPa)، بار (bar) و پی اس آی (psi) موجود هستند.

کاربرد واحد مراقبت پنوماتیک فستو

همانطور که بالاتر نیز توضیح دادیم واحد مراقبت پنوماتیک FESTO به دلیل قدمت بسیار زیاد شرکت، و همچنین کیفیت بسیار بالای محصولات آن همواره یکی از اولین انتخاب ها در محیط ها و کارگاره های صنعتی که در آنها به نوعی از سیستم های پنوماتیکی استفاده میشود میباشد.

در ادامه برخی از صنایعی که در آنها از واحد مراقبت پنوماتیکی فستو به منظور تنظیم و کنترل کیفیت هوای ورودی به تجهیزات پنومایتکی استفاده میشود را نام میبریم:

• صنایع بالادستی و پتروشیمی
• صمتیع پایین دستی و پالایشگاه ها
• صنایع غذایی و دارویی
• صنعت معدنی، فولاد و مس
• صنایع کاشی، سرامیک و سیمان
