واحد مراقبت پنوماتیک نورگرن

توضیحات

واحد مراقبت پنوماتیک نورگرن (NORGREN) یکی از تجهیزات و ملزومات کلیدی برای تنظیم و کنترل هوای فشرده ابزار دقیق در سیستم های پنوماتیک میباشد.  این شرکت انگلستانی با سابقه ای بسیار طولانی بیش از صد سال است که در زمینه تولید انواع تجهیزات پنوماتیک شامل انواع رگولاتور های فشار، جک و سیلندرهای پنوماتیکی مشغول میباشد.

در این صفحه به معرفی واحد مراقبت (Air Set) پنوماتیک شرکت نورگرن میپردازیم و انواع مدل ها و ویژگی های آن را معرفی خواهیم کرد:

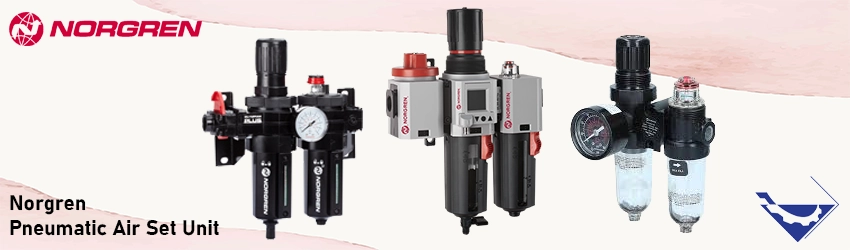

انواع مدل های واحد مراقبت پنوماتیک نورگرن

همانطور که بالاتر نیز اشاره کردیم این شرکت یکی از تولیدکنندگان بسیار قدیمی و مطرح تجهیزات پنوماتیکی میباشد. واحدهای مراقبت پنوماتیک نیز از این موضوع مستثنی نمیباشد.

در ادامه به معرفی برخی از مدل های این تجهیز میپردازیم:

• BL64
• BL68
• BL72
• BL73
• BL74
• BL82
• BL84
• FFB64
• HBL84
• P1H
• TB82
• TB84

تمامی مدل های واحدهای مراقبت پنوماتیک فوق در 4 سری کلی زیر تقسیم بندی میشوند.

• 07
• EXCELON
• EXCELON PLUS
• OLYMPIAN PLUS

مشخصات فنی واحد مراقبت پنوماتیک نورگرن

هریک از این مدل های فوق دارای تفاوت هایی در نوع عملکرد، سایز پورت های ورودی و خروجی، سایز فیلتر المنت و از همه مهمتر رنج فشاری دارند.

سیال مورد استفاده در تمامی این واحدها هوای فشرده ابزار دقیق میباشد. این هوا برای ورود به سیستم های پنوماتیکی مانند انواع اکچویتور های پنوماتیکی، سیلند و جک های نیوماتیکی باید خشک، بدون رطوبت و همچنین عاری از هرگونه ناخالصی و ذرات جامد باشد.

در ادامه به توضیح هریک از این مشخصات و ویژگی ها میپردازیم:

سایز اتصال (پورت ورودی و خروجی)

واحدهای مراقبت هوای پنوماتیکی با توجه به سایز خط لوله هوای ابزار دقیق که به آنها متصل میشوند طراحی و انتخاب میشوند.

انتخاب سایز متناسب تجهیز با این خط هوا در بسیاری از موارد مانند جلوگیری از استفاده از تبدیل های اضافی و جلوگیری از احتمال بیشتر نشتی هوا در این اتصالات بسیار مهم و حائز اهمیت میباشد.

در زیر انواع سایز های موجود واحد مراقبت پنوماتیک نورگرن را معرفی میکنیم:

• “PTFE 1/4
• “PTFE 3/4
• “PTFE 3/8
• “PTFE 1/2
• “G 1/4
• “G 3/4
• “G 3/8
• “G 1/2
• “G 1

سایز فیلتر المنت

فیلترهایی که در این واحد مراقبت مورد استفاده قرار میگیرند معمولآ در دو سایز 5 میکرون و 40 میکرون هستند.

طبیعتآ هرچه سایز سوراخ های فیلتر ریزتر باشد قادر به جداسازی و فیلتراسیون ذرات جامد و ناخالصی های بیشتری میباشد. اما افت فشاری بیشتری نیز در خط هوا ایجاد خواهد کرد که این موضوع نیز باید در انتخاب فیلتر المنت یک واحد مراقبت در نظر گرفته شود.

رنج فشار قابل تنظیم

واحد مراقبت پنوماتیک NORGREN در 3 رنج فشاری قابل تنظیم تولید میشود. انتخاب و تنظیم هر یک از این رنج ها با توجه به فشار قابل تحمل و فشار کاری سیستم یا تجهیز پنوماتیکی که در پایین دست واحد مراقبت پنوماتیک قرار دارد تنظیم میشود.

• 0.3bar … 10bar
• 0.3bar … 7bar
• 0.4bar … 8bar

کاربرد واحد مراقبت پنوماتیک نورگرن

همانطور که بالاتر نیز توضیح دادیم واحد مراقبت پنوماتیک NORGREN به دلیل قدمت بسیار زیاد شرکت، و همچنین کیفیت بسیار بالای محصولات آن همواره یکی از اولین انتخاب ها در محیط ها و کارگاره های صنعتی که در آنها به نوعی از سیستم های پنوماتیکی استفاده میشود میباشد.

در ادامه برخی از صنایعی که در آنها از واحد مراقبت نورگرن به منظور تنظیم و کنترل کیفیت هوای ورودی به تجهیزات پنومایتکی استفاده میشود را نام میبریم:

• صنایع نفت و گاز
• صنایع دارویی
• صنایع غذایی
• صنعت پتروشیمی
• صنعت خودروسازی
• صنعت فولاد و سیمان
• صنعت کاشی و سرامیک
