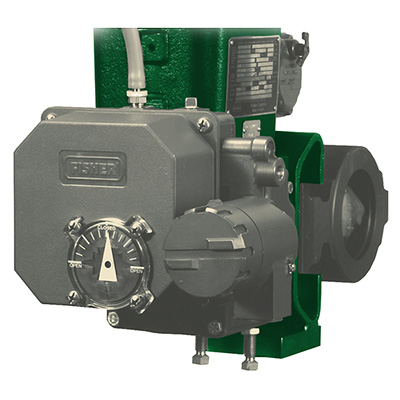

پوزیشنر الکتروپنوماتیکی فیشر ۳۷۲۰ و پوزیشنر نیوماتیکی ۳۷۱۰ از سری پوزیشنرهای ۳۷۰۰ شرکت FISHER می باشد که جهت کاربرد با اکچویتورهای چرخشی دیافراگمی یا پیستونی طراحی شده است.
آی توپی پوزیشنر ۳۷۲۰ با افزودن مبدل الکترو پنوماتیک فیشر ۳۷۲۲ به پوزیشنر ۳۷۱۰ تولید شده است. این تجهیزات موقعیت شیرآلات را با استفاده از اکچویتور در پاسخ به سیگنال ورودی جریان DC کنترل می کنند.
به عبارتی دیگر این پوزیشنر ها متناسب با سیگنال دریافتی نسبت به موقعیت دادن به دیسک در شیر پروانه ای و توپی در شیر توپی فرمان مناسب را به اکچویتور ارسال خواهند کرد.
پوزیشنرها یکی از تجهیزات جانبی شیرآلات کنترلی هستند که در پوزیشنرهای پنوماتیکی سیگنال نیوماتیکی (P/P) و در پوزیشنرهای الکتروپنوماتیکی سیگنال جریانی یا الکتریکی (I/P) دریافت می کنند. در نهایت سیگنال متناسب با ورودی به اکچویتور فرستاده و باعث حرکت استم شیر کنترلی می شود. در ادامه به معرفی و بررسی ویژگی ها، مشخصات فنی و پارامترهای مهم خرید پوزیشنر فیشر ۳۷۲۰ می پردازیم.
ویژگی های پوزیشنر الکتروپنوماتیکی فیشر ۳۷۲۰

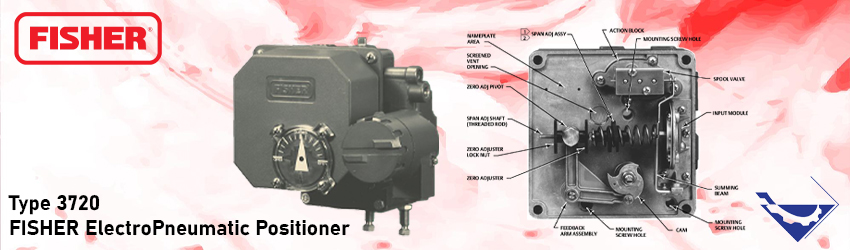

پوزیشنر فیشر مدل ۳۷۲۰ متشکل از یک پوزیشنر نیوماتیکی مدل ۳۷۱۰ به همراه یک مبدل سیگنال الکتریکی مدل ۳۷۲۲است. این پوزیشنر با دریافت یک سیگنال جریانی DC موقعیت متناسب با سیگنال را به شیر کنترلی خواهد داد.
همچنین لازم به ذکر است این پوزیشنر برای عملکرد سینگل و دابل (Single & Double Act) برای اکچویتورهای دروانی به راحتی قابل استفاده می باشد. برخی دیگر از ویژگی های پوزیشنر الکتروپنوماتیکی فیشر مدل ۳۷۲۰ به شرح زیر است:
- ۱.ای توپی پوزیشنر فیشر مدل ۳۷۲۰ در صنایع مختلف نظیر صنایع غذایی و آشامیدنی، داروسازی و غیره به کار می رود.
- ۲.با اورینگ EPDM و دیافراگم ماژول ورودی، ۳۷۲۰ پوزیشنر را میتوان در کاربردهای دمای پایین استفاده کرد.
- ۳.پوزیشنرهای ۳۷۲۰ با فناوری field-proven spool valve عملکرد دقیق و سریع با طول عمر بالایی را ارائه می دهند.
- این پوزیشنر دارای بدنه آلومینیومی و کاور یا پوشش پلی استر پلاستیک همچنین اهرم فیدبک در پوزیشنر الکتروپنوماتیکی فیشر ۳۷۲۰ از جنس استنلس استیل است.
- ۴.متریال بدنه، اجزاء و واشر در برابر محیط های سخت فرآیندی مقاومت می کند.
- ۵.با برداشتن کاور، دسترسی به تمام اجزای داخلی به راحتی امکان پذیر است.
- ۶.تغییرات فشار منبع و دمای محیط کمترین تأثیر را بر عملکرد پوزیشنر دارد.
- ۷.برای پشتیبانی از تست تشخیصی شیر، اکچویتور،پوزیشنر، کانکتورها، لوله کشی و سایر سخت افزارها را میتوان بین پوزیشنر و اکچویتور نصب کرد.
مشخصات فنی آی تو پی پوزیشنر فیشر ۳۷۲۰
این مدل ای توپی پوزیشنر فیشر به طور یکپارچه روی اکچویتورهای فیشر ۱۰۵۱ سایز ۴۰ و ۶۰، ۱۰۵۲ سایز ۴۰ و ۶۰ و ۷۰ و ۱۰۶۱ سایز ۳۰ و ۴۰ و ۶۰ و ۶۸ نصب می شود. برخی دیگر از مشخصات فنی ای توپی پوزیشنر ۳۷۲۰ در جدول زیر ذکر شده است.
| مدل آی توپی پوزیشنر | فیشر مدل ۳۷۲۰ |
|---|---|
| نوع پوزیشنر | آی توپی پوزیشنر الکتروپنوماتیکی |
| مناسب اکچویتور | روتاری |
| سینگل/دابل اکت | هر دو |
| سیگنال ورودی | ۴ تا ۲۰ mA جریان dc با حداکثر ولتاژ 30Vdc |
| فشار هوا تغذیه | ۰.۳ تا ۱۰.۳ بار |
| سیگنال خروجی | سیگنال فشار هوای نیوماتیکی (بر اساس فشار عملکردی مورد نیاز اکچویتور تا حداکثر معادل فشار هوای تغذیه) |
| حداکثر فشار خروجی | ۱۵۰ psi |
| بدنه | آلومینیومی و کاور یا پوشش پلی استر پلاستیک |
| استاندارد ضد انفجار | دارد |
| هوای مصرفی | ۱ Nm3/h برای فشار تغذیه ۱.4bar |
| دمای فرآیندی | ۴۰- تا ۸۰+ درجه سانتی گراد |
| تاییدیه ها | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM |
خرید آی تو پی پوزیشنر فیشر ۳۷۲۰
پوزیشنر فیشر مدل ۳۷۲۰ یک پوزیشنر الکتروپنوماتیکی شیر کنترلی است که توسط امرسون تولید می شود. این تجهیز برای قرارگیری دقیق شیر های کنترلی در پاسخ به سیگنال کنترلر الکترونیکی طراحی می شود. هنگام خرید پوزیشنر ۳۷۲۰ فیشر باید به پارامترهای متعددی توجه شود که عبارتنداز:
- ۱. شناسه نوع پوزیشنر
- ۲. محدوده سیگنال ورودی جریان پنوماتیک یا DC
- ۳. سینگل یا دابل اکت
- ۴.نوع اکچویتور، اندازه، و درجه چرخش
- ۵.حداکثر فشار تغذیه
- ۶.محدوده دمای محیط
- ۷.اتصالات برای تست تشخیصی (diagnostic testing) در صورت نیاز
- ۸.الزامات ویژه متریال کاربردی مانند الاستومرهای EPDM
- ۹.تجهیزات جانبی مانند رگلاتور یا گیج فشار یا شیر تایر
تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ و مطمئن آی تو پی پوزیشنر فیشر ۳۷۲۰ را با بهترین کیفیت و قیمت مناسببه فروش می رساند.
جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت آی تو پی پوزیشنر الکتروپنوماتیکی فیشر ۳۷۲۰ با کارسناسان فنی و فروش ما در تماس باشید.
