گيج اختلاف فشار ويکا 732.51، یکی از محصولات پر کاربرد و با کیفیت شرکت آلمانی ویکا می باشد که جهت اندازه گیری و نمایش اختلاف فشار (Δp) بین دو نقطه در صنایع مختلف مورد استفاده قرار می گیرد.
گیج های اختلاف فشار دارای دو پورت ورودی فشار می باشند که از این طریق به دو نقطه از فرآیند متصل می شوند. به عنوان مثال اگر فشار در پورت ورودی psi 300 و فشار در پورت دیگر 50 psi باشد، نمایشگر اختلاف فشار بین این دو نقطه را psi 250 نشان می دهد.
این مدل از گیج های اختلاف فشار ویکا به دلیل طراحی مستحکم از متریال با کیفیت فولاد ضد زنگ برای طیف وسیعی از کاربردها در صنایع شیمیایی و فرآیندی استفاده می شوند. علاوه بر این برای اندازه گیری فشار سیالات مایع و گاز خورنده با توجه به متریال Wetted Part مناسب می باشند.
شرکت ویکا WIKA با بیش از 70 سال سابقه درخشان و بهره‌گیری از فناوری های پیشرفته، به عنوان یکی از سازندگان برتر در زمینه تولید تجهیزات اندازه‌گیری فشار شناخته شده است. در مجموعه ویکا گیج های اختلاف فشار مطابق با استانداردها و مقاومت بالا در برابر خوردگی ارائه می شوند.
گیج اختلاف فشار یکی از محبوب ترین و پر مصرف ترین انواع محصولات ویکا (Wika) به شمار می رود و در انواع مختلفی طراحی و تولید می شود. در ادامه به معرفی مشخصات فنی، ویژگی ها، اجزا و عملکرد گيج اختلاف فشار ويکا 732.51 می پردازیم.
ویژگی های گيج اختلاف فشاری ويکا 732.51
گيج اختلاف فشار ويکا 732.51 از متریال فولاد ضد زنگ (استنلس استیل) بسیار مقاوم در برابر خوردگی ساخته می شود و دارای یک محفظه تمام فلزی برای اطمینان از عدم نشتی سیال در طولانی مدت (بدون عناصر آب بندی الاستومری) می باشد. برخی دیگر از ویژگی های این مدل گیج اختلاف فشار ویکا به شرح زیر است:
- 1.اندازه گیری اختلاف فشار از 0 تا 16 میلی بار
- 2. فشار کاری بالا (فشار استاتیک) تا 40 بار
- 3.ایمنی بیش از حد فشار تا 40 بار
- 4.محفظه تمام جوش داده شده
جنس دیافراگم متناسب با نوع سیال انتخاب می شود. اگر رنج گیج اختلاف فشاری کمتر مساوی از 0.25 بار باشد (Span ≤ 0.25 bar)، آنگاه جنس دیافراگم S.S 316 (فولاد ضد زنگ) در نظر گرفته می شود.
اگر رنج گیج اختلاف فشاری بیشتر از 0.25 بار باشد (Span > 0.25 bar)، جنس المنت اندازه گیری دیافراگم (Inconel) می باشد. اینکونل ها، گروهی از آلیاژهای بر پایه نیکل هستند که در برابر خوردگی و اکسیداسیون مقاومت بالایی دارند. در ادامه در جدول زیر مهمترین مشخصات فنی گیج اختلاف فشار ویکا مدل 732.51 ذکر می شود.
| مدل گیج اختلاف فشار | ويکا 732.51 |
|---|---|
| المنت اندازه گیری | دیافراگمی |
| متریال المنت اندازه گیری | استنلس استیل 316 و اینکونل |
| سایز صفحه | 100 یا 160 میلی متر |
| کلاس دقت | 1.6 |
| دمای سیال | حداکثر 100 درجه سانتی گراد |
| محدوده اندازه گیری اختلاف فشار | 0 تا 16 میلی بار / 0 تا 25 بار |
| حداکثر فشار استاتیک | 40 بار |
| سطح ایمنی | S1 |
| استاندارد طراحی | EN و ANSI |
| اتصال | مصابق با استاندارد EN 837-1 (پیچی یا رزوه ای) 2x G ¼Or ½, female thread و بر اساس استاندارد ANSI/B1.20.1 به صورت 2x ¼Or ½ NPT, female |
| درجه حفاظت بدنه | IP 54 per EN 60529 / lEC 529 (with liquid filling IP 65) |
عملکرد گیج اختلاف فشار ويکا 732.51
اساس کار گیج اختلاف فشار مدل 732.51، اندازه گیری اختلاف فشار دو نقطه مورد نظر از سیستم به عنوان مثال دو مخزن می تواند باشد. در این مدل گیج های اختلاف فشار المنت اندازه گیری از نوع دیافراگمی می باشد که اختلاف فشار را به وسیله یک دیافراگم از جنس استنلس استیل اندازه گیری می کند.
اگر دو فشار اندازه گیری شده یکسان باشند هیچ حرکتی از طریق المنت فشار وجود ندارد و هیچ فشاری نشان داده نمی شود. به محض اینکه دو مقدار اندازه گیری شده با یکدیگر متفاوت باشند بنابراین یکی از فشارها بیشتر یا کمتر شود فشار تفاضلی نشان داده می شود. انتقال جابجایی المنت فشار و نشان دادن فشار از طریق یک حرکت مکانیکی حاصل می شود.

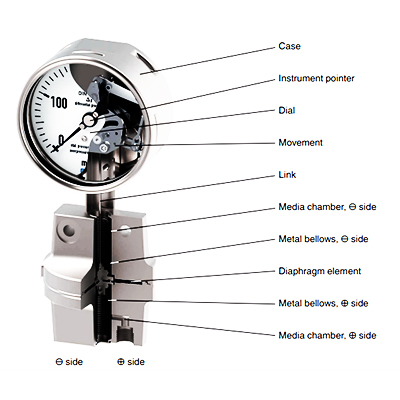

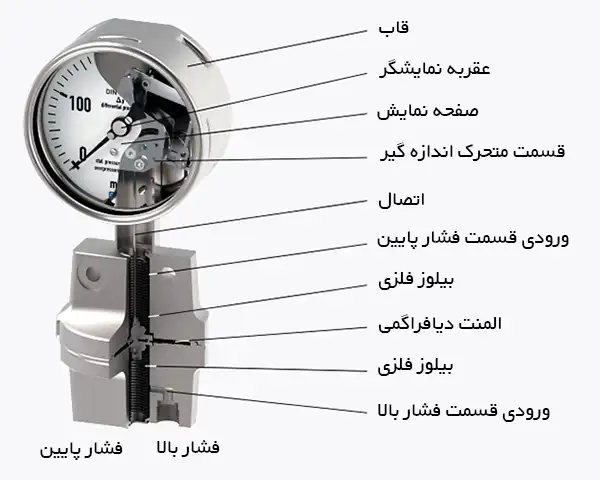

محفظه سیالات در سمت ⊕ و ⊖ توسط المنت دیافراگمی از هم جدا می شوند. همچنین بیلوز فلزی محفظه سیالات را از اتمسفر ایزوله می کند. اختلاف فشار بین سمت ⊕ و ⊖ در گیج اختلاف فشار منجر به انحراف المنت اندازه گیری دیافراگمی می شود.
انحراف از طریق شاتون به حرکت منتقل می شود. در نهایت پس از اعمال فشار به دیافراگم و منحرف شدن آن پوینتر متناسب با فشار اعمالی در صفحه گیج حرکت می کند. در واقع ایمنی فشار بیش از حد با ساختار و طراحی تمام فلزی تضمین می شود.
کاربردهای گیج اختلاف فشار ویکا مدل 732.51
گیج های اختلاف فشاری ویکا مدل 732.51، برای اندازه گیری اختلاف فشار یا فشار تفاضلی در خطوط انتقال سیالات صنعتی به کار می روند. برخی کاربردهای رایج این مدل گیج اختلاف فشار ویکا در موارد زیر بیان می شود:
- 1.اندازه گیری سطح سیال در مخازن سر بسته
- 2.نظارت و کنترل پمپ ها
- 3.مناسب برای سیالات مایع و گاز خورنده با ویسکوزیته پایین
- 4.نظارت بر فیلترها
پارامترهای مهم خرید گيج اختلاف فشار 732.51
هنگام خرید و انتخاب گیج اختلاف فشار مناسب پارامترهای متعددی مطابق با شرایط فرآیندی و بودجه پروژه باید در نظر گرفته شود. در ادامه برخی از این نکات مهم خرید گیج اختلاف فشار بیان می شود:
دقت اندازه گیری:
دقت اندازه گیری گیج فشار نشان دهنده تطابق مقدار اندازه‌گیری شده توسط گیج با مقدار واقعی فشار است. دقت بالا برای کاربردهایی که نیاز به اندازه‌گیری دقیق فشار دارند مورد توجه قرار می گیرد.
محدوده اندازه گیری فشار:
گیج های اختلاف فشار ویکا با محدوده اندازه گیری گوناگونی تولید می شوند. گیج هایی که محدوده گسترده تری از فشار را پوشش می دهند قیمت بالایی دارند.
سازگاری با سیال فرآیندی:
سازگاری قسمت های در تماس با سیال فرآیندی مانند المنت اندازه گیری با سیال بسیار حائز اهمیت است. زیرا تماس با سیال خورنده می تواند منجر به خوردگی یا فرسایش گیج اختلاف فشار شود. به همین دلیل متریال المنت اندازه گیری با توجه به سیال فرآیندی، محدوده دما و فشار سیال انتخاب می شود.
لرزش:
نوسان و لرزش موجب خرابی زودرس قطعات داخلی گیج اختلاف فشار می شود. به همین منظور جهت جلوگیری از آسیب به گیج اختلاف فشار و افزایش عمر مفید آن محفظه گیج ها از روغن گلیسیرین یا سیلیکون پر می شوند.
مقیاس اندازه گیری:
واحد اندازه گیری گیج اختلاف فشار یکی دیگر از نکات مهمی است که هنگام خرید باید دقت شود. گیج های اختلاف فشاری ویکا با واحدهای مختلفی نظیر mbar، bar، psi، kPa، MPa، mmH2O، inH2O، kg/cm2 تولید می شوند.
قطر صفحه مدرج:
گیج های اختلاف فشار در سایزهای مختلفی طراحی و تولید می شوند با توجه به نیاز و دقت مورد نظر سایز گیج اختلاف فشار را انتخاب نمایید.
نوع سیال:
با توجه به نوع سیال فرآیندی متریال المنت اندازه گیری انتخاب می شود. طبیعتا متریالی مانند استنلس استیل که تحمل دما و فشاری بالا همچنین مقاوم در برابر خوردگی هستند از قیمت بالاتری نیز برخوردار می باشند.
حداکثر فشار استاتیک:
حداکثر فشار فرآیندی می باشد که گیج فشار میتواند بدون آسیب دیدن المنت دیافراگمی تحمل کند. یکی از پارامترهای مهم در خرید گیج اختلاف فشار است زیرا حد پایین و بالای اندازه گیری فشار اگر به هر دلیلی حذف شود باید فشار از حداکثر فشار استاتیک کمتر باشد تا از آسیب به دیافراگم جلوگیری شود.
تجهیز صنعت یکی از بهترین تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ و مطمئن انواع تجهیزات اندازه گیری فشار از جمله گيج اختلاف فشار ويکا 732.51 را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
برای کسب اطلاعات فنی بیشتر، مشاوره فروش گیج فشار و استعلام قیمت گيج اختلاف فشار ويکا 732.51 با کارشناسان فروش ما در ارتباط باشید.
