ترانس جرقه زن چیست؟
ترانس جرقه زن مشعل (Ignition Transformer) یکی از اجزای اصلی در سیستم های احتراق مشعل های گازی و گازوئیلی است. این تجهیز وظیفه دارد ولتاژ برق شهری (معمولاً ۲۲۰ ولت AC) را به ولتاژ بسیار بالا (در حدود ۵ تا ۲۰ کیلوولت) تبدیل کند تا بتواند بین الکترودهای جرقه زن، قوس الکتریکی (Spark) ایجاد نماید. این قوس الکتریکی موجب احتراق اولیه سوخت و شروع شعله در مشعل می شود.
ترانس های جرقه زن در انواع مختلف تک وایر و دو وایر از برندهای مختلفی نظیر شکوه الکترونیک و برهما تولید می شوند. این تجهیزات در تمامی انواع مشعل های گازی، گازوئیلی، دوگانه سوز، کوره ها، دیگ‌های بخار و تجهیزات فرآیندی صنعتی به کار می روند و نقش حیاتی در شروع فرآیند احتراق دارند. هدف از این مقاله آشنایی با انواع، مزایا، کاربردها و برندهای مطرح ترانس جرقه زن می باشد.
انواع ترانس جرقه زن
ترانس های جرقه زن با توجه به طراحی مشعل و توان خروجی در مدل های مختلفی تولید می شوند:
- ترانس جرقه تک وایر (Single Output): دارای یک خروجی ولتاژ بالا برای مشعل هایی با سیستم جرقه ساده و تک الکترودی است.
- ترانس جرقه دو وایر (Double Output): شامل دو خروجی ولتاژ بالا برای سیستم‌هایی که از دو الکترود مجزا جهت جرقه زنی استفاده می کنند.
- ترانس جرقه دائم: مخصوص سیستم هایی که نیاز به جرقه‌زنی پیوسته دارند مانند مشعل‌های صنعتی یا کوره های خاص.
- ترانس جرقه اتوماتیک: دارای مدار قطع خودکار پس از تشکیل شعله؛ مناسب برای جاهایی که کنترلر مشعل نصب نشده یا قابلیت اطمینان سیستم پایین است.
- ترانس جرقه قوی: برای کاربردهای صنعتی با فواصل الکترودی زیاد یا نیاز به انرژی جرقه بالا (High Energy Ignition) استفاده می شود.
ترانس جرقه زن ایرانی شکوه (SHOKOUH)
شرکت شکوه الکترونیک یکی از پیشگامان داخلی در زمینه تولید ترانس جرقه زن مشعل و سیستم های کنترل احتراق به شمار می رود. این مجموعه با بیش از ۳۵ سال سابقه فعالیت و تولید نزدیک به ۴۰ مدل محصول متنوع، از معتبرترین و باسابقه ترین تولیدکنندگان تجهیزات مشعل های گازی، گازوئیلی و دو‌سوخته در خاورمیانه و غرب آسیا محسوب می شود.
از زمان تأسیس در سال ۱۳۶۶، شکوه الکترونیک با تمرکز بر نوآوری، ارتقای کیفیت و گسترش دامنه تولیدات خود، موفق شده است وابستگی کشور را به واردات تجهیزات صنعتی مشابه تا حد زیادی کاهش دهد. این روند توسعه محور، علاوه بر رشد فناوری بومی، زمینه ساز اشتغال بیش از ۱۵۰ نیروی متخصص به صورت مستقیم و حدود ۲۰۰ فرصت شغلی غیرمستقیم در صنایع مرتبط نیز گردیده است. انواع ترانس جرقه زن از برند ایرانی شکوه عبارتنداز:

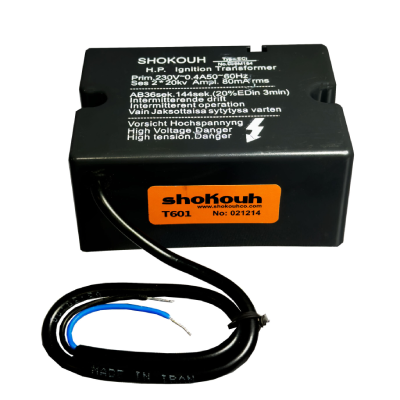

ترانس جرقه شکوه الکترونیک:
ترانس جرقه زن شکوه الکترونیک با تولید ولتاژ بالا، قوس الکتریکی لازم را میان الکترودهای جرقه ایجاد کرده و فرآیند اشتعال مشعل را آغاز می کند. به دلیل ولتاژ بسیار زیاد در این فرایند، استفاده از کابل های مخصوص با عایق مقاوم در برابر ولتاژ بالا امری ضروری است. همچنین برای جلوگیری از ایجاد نویز و تداخلات الکترومغناطیسی (EMI/RFI) در سایر تجهیزات برقی و کنترلی، این ترانس ها به فیلتر حفاظتی داخلی مجهز هستند.
این ترانس ها در انواع اتوماتیک و غیراتوماتیک و با توان خروجی متفاوت، طراحی های گوناگون و اشکال مختلف جهت سهولت نصب تولید می شوند تا نیاز انواع مشعل‌های صنعتی و نیمه‌صنعتی را به‌طور کامل پوشش دهند.
ترانس جرقه دائم:
ترانس جرقه زن دائم شکوه الکترونیک با طراحی انعطاف پذیر، قابلیت نصب در سه حالت از کف، بغل و بالا را دارد و برای تمامی مشعل های گازی، گازوئیلی و دوگانه سوز قابل استفاده است. این نوع ترانس به دلیل بهینه سازی توان جرقه، گزینه‌ای ایده آل برای کاربردهایی است که نیاز به جرقه زنی مداوم و طولانی مدت دارند.
با توجه به مصرف انرژی پایین و تلفات داخلی حداقل، ترانس جرقه دائم قادر است بیش از نیاز معمول مشعل، عمل جرقه زنی را تکرار کند. در تمامی مدل های تولیدی شکوه الکترونیک، برای کاهش تداخلات الکترومغناطیسی (EMI) از فیلترهای مخصوص استفاده می شود و در صورت ضرورت، امکان افزودن فیلتر تکمیلی در ورودی ترانس نیز وجود دارد.
ترانس جرقه قوی شکوه الکترونیک با قابلیت نصب در سه حالت کف، بغل و بالا، مناسب برای مشعل های گازی، گازوئیلی، دوگانه سوز، کوره ها و تجهیزات صنعتی است. این ترانس با مصرف انرژی پایین، تلفات کم و توان جرقه زنی بالا عملکردی مطمئن ارائه می دهد. همچنین تمامی مدل ها به فیلتر ضد تداخلات الکترومغناطیسی (EMI) مجهز بوده و امکان افزودن فیلتر اضافی در ورودی ترانس نیز فراهم است.
ترانس جرقه اتوماتیک شکوه الکترونیک با قابلیت نصب از کف، بغل و بالا، مناسب برای مشعل های گازی، گازوئیلی و دوگانه سوز است. این مدل با قطع خودکار عملکرد جرقه زنی، گزینه ای ایده آل برای محیط‌هایی است که فاقد کنترلر یا دارای کنترل با اطمینان پایین هستند. همچنین با مصرف انرژی کم، تلفات پایین و وجود فیلتر ضد تداخلات الکترومغناطیسی (EMI)، عملکردی پایدار و ایمن ارائه می دهد.
ترانس جرقه COF1 و COF2:
ترانس های جرقه زن مدل COF1 و COF2 شکوه الکترونیک با طراحی ویژه، قابلیت نصب از قسمت بالا را دارند و برای انواع مشعل های گازی، گازوئیلی و دوگانهسوز قابل استفاده‌اند. این ترانس ها با عملکرد پایدار و ایمن، گزینه‌ای مطمئن برای سیستم های احتراق مختلف محسوب می شوند.

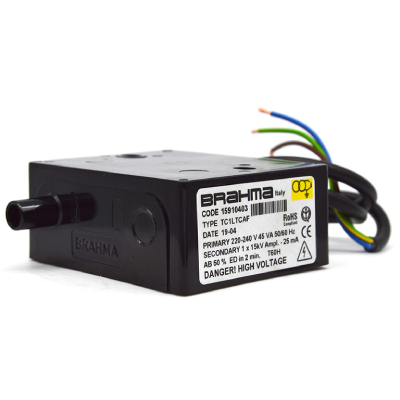

ترانس جرقه زن ایتالیایی برهما (BRAHMA)
شرکت برهما (BRAHMA) یکی از معتبرترین تولیدکنندگان اروپایی در زمینه ی تجهیزات احتراق، کنترل و جرقه زنی مشعل ها است. این برند ایتالیایی با چندین دهه تجربه در طراحی و تولید ترانس های جرقه زن، شیرهای گاز، کنترل‌باکس‌ها و سنسورهای شعله، به عنوان یکی از پیشروترین شرکت های تخصصی در صنعت احتراق و مشعل سازی اروپا شناخته می شود.

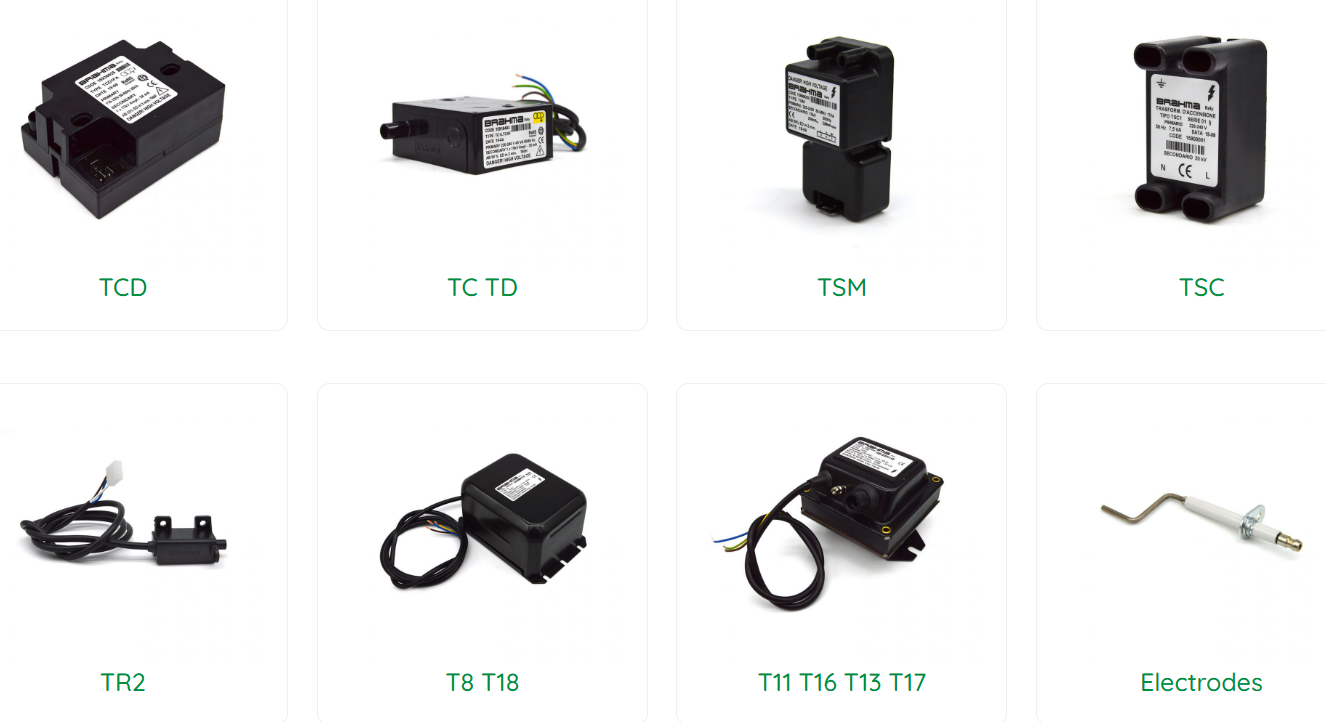

محصولات برهما به دلیل کیفیت ساخت بالا، طول عمر زیاد، ایمنی مطمئن و راندمان پایدار، در سیستم های گرمایشی صنعتی، بویلرها، مشعل های گازی و گازوئیلی و تجهیزات گرمایشی کارگاهی، به‌طور گسترده استفاده می گردند. در میان تولیدات این شرکت، انواع ترانس جرقه زن BRAHMA از محبوب ترین محصولات بازار ایران محسوب می شوند که هرکدام برای کاربردهای مختلف طراحی شده‌اند:
- ترانس جرقه زن برهما مدل TCD
- مدل TC TD
- مدل TSM
- مدل TSC
- مدل TR2
- مدل T8 T18
- مدل T11 T16 T13 T17
مزایای ترانس جرقه زن
ترانس جرقه زن در واقع منبع انرژی جرقه اولیه برای روشن شدن مشعل است و بدون وجود آن، مشعل قادر به شروع احتراق نخواهد بود. این تجهیز مزایای متعددی را ارائه می دهد:
- افزایش اطمینان در روشن شدن مشعل جرقه قوی و سریع برای اشتعال فوری سوخت و هوا
- ولتاژ بالای پایدار و تبدیل ولتاژ ۲۲۰ ولت به حدود ۵ تا ۲۰ کیلوولت بدون نوسان
- مصرف انرژی پایین، راندمان بالا و تلفات داخلی بسیار کم
- دارای فیلتر EMI/RFI، حذف نویز و جلوگیری از تداخل در مدارهای کنترلی
- قابلیت کارکرد طولانی مدت مخصوص مدل‌های دائم (Continuous Ignition)
- نصب آسان در حالت‌های مختلف (کف، بغل، بالا) و متناسب با طراحی مشعل
- مقاوم در برابر رطوبت و دما و بدنه عایق و نسوز برای شرایط صنعتی
- جرقه زنی چندباره در هر ثانیه و اطمینان از روشنشدن حتی در شرایط سخت احتراق
- ایمنی بالا دارای سیستم‌های حفاظتی در برابر جریان نشتی و ولتاژ معکوس
- طول عمر زیاد و طراحی مقاوم در برابر شوک حرارتی و الکتریکی
- کاهش نیاز به تعمیرات، مکانیسم ساده و قطعات داخلی بادوام
- قابلیت افزایش فیلتر ورودی، جلوگیری از نویز و افزایش طول عمر تجهیزات اطراف
کاربردهای ترانس جرقه زن
- مشعل های صنعتی و دوگانه سوز (Gas & Oil Burners) در کارخانه ها، پالایشگاه ها و پتروشیمی ها
- کوره های ذوب فلزات، عملیات حرارتی، و خشک کن های تونلی
- کوره های پخت کاشی، سرامیک و آجر با نیاز به جرقه پایدار در حرارت بالا
- دیگ های بخار فشار بالا در نیروگاه ها و صنایع فرآیندی
- سیستم های فلر (Flare System) برای سوزاندن گازهای مازاد
- مشعل های بخارده و با فشار هوای بالا
- راکتورهای احتراقی
- مشعل های توربینی و ژنراتورهای بخار صنعتی
- خشک کن های صنعتی مواد غذایی، رنگ و محصولات شیمیایی
- کوره های لعاب کاری و ذوب شیشه
- سیستم های احتراق هوای فشرده (Air-Fuel Systems) در فرآیندهای کنترل شده
نکات کلیدی خرید ترانس جرقه زن
در زمان انتخاب و خرید ترانس جرقه زن مشعل، توجه به چند عامل حیاتی می تواند در افزایش عمر مفید تجهیزات و اطمینان از احتراق پایدار تأثیر بسزایی داشته باشد. موارد زیر از مهم ترین نکات فنی و انتخابی ترانس جرقه زن هستند:
- برند سازنده (ایرانی مانند شکوه یا خارجی مانند برهما)
- ولتاژ تغذیه
- فرکانس تغذیه
- ولتاژ و جریان ثانویه
- فرکانس خروجی ترانس
- توان مصرفی
- دمای محیط کار
- زمان کار
- جهت نصب
- کابل مورد نیاز
- دهانه الکترود جرقه برای این ترانس
تجهیز صنعت با بیش از دو دهه سابقه درخشان یکی از بزرگترین تامین کنندگان تجهیزات و واردات قطعات صنعتی در زمینه‌های مختلفی از جمله تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگ، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، همچنین تجهیزات کالیبراسیون و تست و اندازه‌گیری پرتابل است.
این فروشگاه بزرگ انواع تجهیزات مشعل نظیر فتوسل مشعل، نازل مشعل، ترانس جرقه زن برهما و غیره را با بهترین کیفیت و قیمت مناسب از برندهای متنوع به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت ترانس جرقه زن با کارشناسان فروش ما تماس بگیرید.
سوالات متداول (FAQ)
ترانس جرقه زن چیست و چه وظیفهای دارد؟
ترانس جرقه زن وظیفه دارد ولتاژ ۲۲۰ ولت برق شهری را به ولتاژ بسیار بالا (۵ تا ۲۰ کیلوولت) تبدیل کند تا بتواند بین دو الکترود، جرقهای قوی برای روشن کردن مشعل ایجاد نماید.
ترانس جرقه در چه دستگاه هایی استفاده می شود؟
این تجهیز در مشعل های گازی، گازوئیلی و دوگانهسوز مورد استفاده قرار می گیرد و همچنین در بویلرها، کورههای صنعتی، هیترها، خشک کن ها و سیستم های فلر صنایع نفت و گاز کاربرد دارد.
تفاوت ترانس جرقه معمولی با ترانس جرقه اتوماتیک چیست؟
در مدل اتوماتیک، پس از روشنشدن شعله، مدار ترانس بهصورت خودکار قطع می شود تا از مصرف بیهوده انرژی و سایش قطعات جلوگیری گردد؛ در مدل معمولی، ترانس تا زمان روشن بودن مشعل فعال باقی می ماند.
دهانه استاندارد الکترود برای ترانس چقدر است؟
فاصله دهانه الکترود معمولاً ۳ تا ۶ میلی متر تنظیم می شود، اما طبق مشخصات فنی هر مدل ممکن است متفاوت باشد؛ رعایت این فاصله برای داشتن جرقه قوی حیاتی است.
