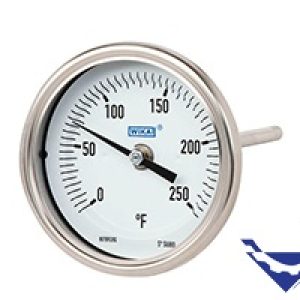

ترمومتر ویکا

ترمومتر ویکا (WIKA Thermometer)، از انواع محصولات پرکاربرد ویکا است که با عملکرد بی متال (bimetal) یا گازی (gas actuation) جهت اندازه گیری دمای سیالات مختلف مایع، گاز یا بخار مورد استفاده قرار می گیرد.

ترمومترها یا گیج‌های دما از برند WIKA در مدلهای متنوعی شامل گیج‌های بی‌متال و گازی تولید می شوند. با استفاده از ترمومترهای ویکا قابلیت اندازه گیری دما از 200- تا 700+ درجه سانتیگراد در کلاس دقت مختلف، زمان پاسخگویی و انعطاف پذیری در برابر تأثیرات محیطی فراهم می شود.

ترمومتر یا گیج دما چیست؟

ترمومتر یا گیج دما یکی از تجهیزات ابزار دقیق است که با توجه به شرایط محیطی و استانداردهای مربوطه، قادر به اندازه‌گیری دما در صنایع مختلف است. انواع مختلف گیج دما ویکا شامل گیج دمای دوفلزی (bimetal)، گیج دمای گازی (gas-actuated)، گیج‌های انبساطی (expansion)، گیج دمای شیشه‌ای (machine glass) و همچنین ترمومانومتر با قابلیت اندازه‌گیری فشار و دما (thermomanometers) می‌باشد.

گیج‌های دما در انواع مختلف شامل گیج‌های روغنی و خلاء، گیج‌های عقربه‌ای و دیجیتال، گیج‌های تفاضلی و منفی، گیج‌های دیافراگمی و غیره وجود دارند. محدوده اندازه‌گیری و سنسور در گیج دما عواملی هستند که نوع و مدل آن را تعیین می‌کنند.

در میان تجهیزات اندازه‌گیری دما، گیج دمای ویکا یکی از تجهیزات با کیفیت و پرکاربرد است که در مدل‌های متنوعی عرضه می‌شود. اندازه‌گیری دما در پروژه‌های مختلف بسیار حائز اهمیت است و می‌تواند بر ایمنی و افزایش راندمان فرآیندهای صنعتی تاثیر بگذارد.

تفاوت بین ترمومترهای بی متال و گازی ویکا

ترمومترهای بیمتال و گازی دارای تفاوت‌های مهمی در روش اندازه‌گیری دما هستند. در ادامه تفاوت‌های اصلی بین این دو نوع ترمومتر به شرح زیر است:

1.عملکرد

در ترمومترهای بیمتال، اندازه‌گیری دما از طریق تغییر شکل مکانیکی یک نوار متشکل از دو فلز مختلف صورت می‌گیرد. در این نوع ترمومترها، دو فلز غیر هم جنس با ضریب انبساطی متفاوت به یکدیگر چسبیده‌اند. با تغییر دما، نوار خم می شود و یک نشانگر را حرکت می دهد.

در ترمومترهای گازی، سیستم اندازه‌گیری به صورت کاملاً پر شده با یک گاز بی‌ اثر تحت فشار است. دمای اندازه‌گیری شده از طریق یک کاپیلری انتقال می‌یابد. تغییرات دما باعث تغییر حجم گاز در داخل کپیلاری می‌شود که به تغییر فشار گاز و در نتیجه تغییر موقعیت پوینتر ترمومتر منجر می‌شود.

2.زمان پاسخ گویی

هنگامی که زمان پاسخ گویی ترمومتر مهم است از ترمومترهای گازی استفاده می شود. زیرا این ترمومترها سریع تر از ترمومترهای دو فلزی عمل می‌کنند. به عنوان مثال برای اندازه‌گیری دما در بازه 10 درجه سانتی‌گراد تا 90 درجه سانتی‌گراد، ترمومترهای گازی معمولاً پس از حدود 30 ثانیه دما را نمایش می‌دهند که این زمان تقریباً 60 ثانیه سریع‌تر از ترمومترهای دو فلزی است.

همچنین، لازم به ذکر است که ترموول‌ها می‌توانند به طور قابل توجهی بر زمان پاسخ ترمومترها تأثیر بگذارند و این تأثیر به ضخامت دیواره و نوع مواد ترموول بستگی دارد.

3.دمای فرآیندی

ترمومترهای دو فلزی معمولاً برای اندازه‌گیری دما در محدوده -70 درجه سانتی‌گراد تا +600 درجه سانتی‌گراد استفاده می‌شوند. اگر این دماسنج‌ها برای محافظت در برابر بارهای شوک و ارتعاش با مایعات پر شوند، حداکثر دما به +250 درجه سانتی‌گراد کاهش می‌یابد.

از طرف دیگر، ترمومترهای گازی برای دماهای فرآیند از -200 درجه سانتی‌گراد تا +700 درجه سانتی‌گراد طراحی شده‌اند. با این حال، این ترمومترها تحت تأثیر دمای محیط قرار می‌گیرند، به همین دلیل باید به‌طور دقیق با اندازه‌گیری تطبیق داده شوند تا نتایج دقیقی به دست آید.

4.کپیلاری از راه دور

برای اندازه‌گیری دما در مکان‌هایی که دسترسی به آنها دشوار است یا دور هستند، تنها ترمومترهای گازی می‌توانند مورد استفاده قرار گیرند. شرکت WIKA کلاس دقت 1 را برای تجهیزات اندازه‌گیری مربوطه در طول کپیلاری تا 60 متر تضمین می‌کند.

با توجه به این معیارها می‌توانید ترمومتر مناسبی را برای فرآیند خود انتخاب کنید و نیازهای سرعت پاسخ‌گویی، دمای فرآیند و کپیلاری از راه دور را در نظر بگیرید.

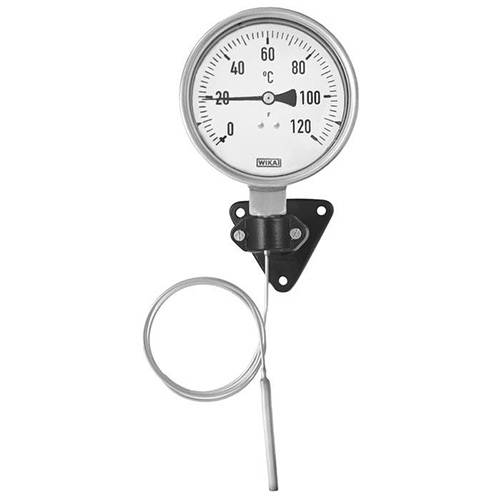

ترمومتر انبساطی (expansion thermometer) چیست؟

ترمومتر انبساطی WIKA به طور کلی در زمینه‌های تبرید و تهویه مطبوع، ماشین سازی یا در صنایع غذایی و نوشیدنی قابل استفاده است. ترمومترهای این نوع تقریباً در هر مکانی قابل نصب هستند و در نسخه‌ای با کاپیلری از راه دور، برای اندازه‌گیری در فواصل بلند نیز مناسب هستند.

ترمومترهای انبساطی WIKA بر اساس تغییر طول عنصر انبساطی در پاسخ به تغییر دما، دما را اندازه‌گیری می‌کنند. عنصر انبساطی معمولاً شامل یک لوله یا کاپیلری است که در آن ماده‌ای وجود دارد که در پاسخ به تغییر دما، حجم خود را تغییر می‌دهد. این تغییر در حجم، باعث انتقال نشانگری مکانیکی یا الکتریکی است که دما را نشان می‌دهد.

ترمومترهای انبساطی مزایای زیادی از جمله قابلیت نصب در مکان‌های مختلف به راحتی، مقاومت در برابر شرایط سخت محیطی و قابلیت اندازه‌گیری در فواصل بلند با استفاده از کاپیلاری دور دارند. این ترمومترها به عنوان یک راه‌حل قابل اعتماد برای اندازه‌گیری دما در برخی از صنایع و کاربردها استفاده می‌شوند.

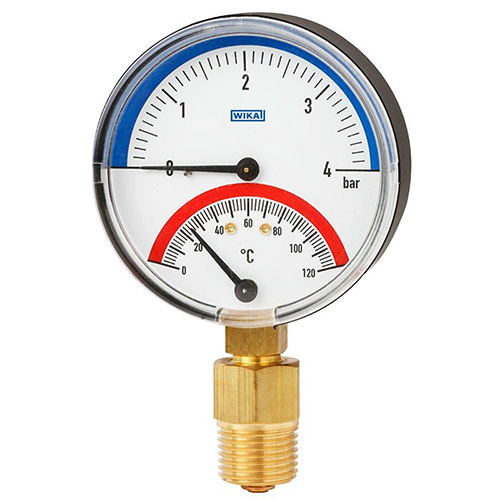

ترمومانومتر (thermomanometer) چیست؟

ترمومانومترها از WIKA معمولاً شامل یک نمایشگر ترکیبی برای فشار و دما هستند و عمدتاً در سیستم‌های گرمایشی یا در بویلرهای ترکیبی با آب گرم و گرمایش استفاده می‌شوند. با کاپیلری آنها قادر هستند فشارها تا 16 بار و همچنین دما تا 150 درجه سانتیگراد را در فواصل بلند بدون مشکل اندازه‌گیری کنند.

ترمومانومترها اطلاعات همزمان در مورد فشار و دما را ارائه می‌دهند. سنسور در داخل ترمومانومترها بر اساس تغییرات فشار و دما تغییر می‌کنند و این تغییرات توسط دستگاه نمایشگر نشان داده می‌شوند. با استفاده از کاپیلری دور، این ترمومانومترها قادرند فشار و دما را در فواصل بلند از منبع اندازه‌گیری کنند، که در صنایع و کاربردهایی که نیاز به اندازه‌گیری در مکان‌های دور دارند، بسیار مفید است.

ترمومانومترها اطلاعات دقیقی از فشار و دما را در طول زمان ارائه می‌دهند و به عنوان یک ابزار کنترل و نظارت مهم برای عملکرد سیستم‌های گرمایشی مورد استفاده قرار می‌گیرند.

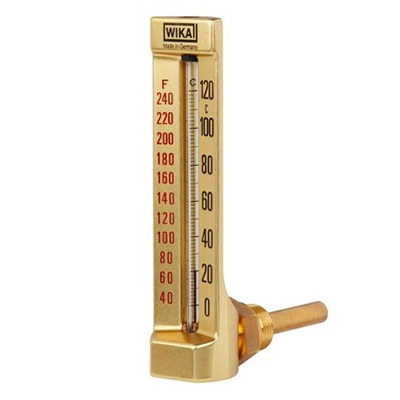

ترمومتر شیشه ای (machine glass thermometer) چیست؟

ترمومترهای شیشه‌ای به‌طور خاص به لرزش حساس نیستند و عمدتاً در کاربردهای صنعتی مانند ماشین‌سازی، سیستم‌های گرمایش و همچنین در ساخت و ساز کارخانه مورد استفاده قرار می‌گیرند. از آنجایی که در این ترمومترها هیچ سایش مکانیکی وجود ندارد، آنها دارای دقت بالایی هستند و عمر مفید بسیار طولانی دارند.

ترمومتر شیشه‌ای یا دماسنج شیشه‌ای، وسیله‌ای است که برای اندازه‌گیری دما استفاده می‌شود. این نوع دماسنج از یک لوله شیشه‌ای باریک تشکیل شده که درون آن مایعی مانند جیوه یا الکل قرار دارد. با تغییر دما، مایع درون لوله منبسط یا منقبض می‌شود و سطح مایع در لوله بالا یا پایین می‌رود.

انواع مدل های ترمومتر ویکا

ترمومترهای ویکا بر اساس عملکرد، محدوده اندازه گیری، سایز صفحه و مشخصات فنی دیگر در انواع مختلفی ارائه می شوند. تمامی انواع ترمومترهای برند ویکا در موارد زیر ذکر می شوند:

1. ترمومتر بی متال مدل TG54 نسخه فرآیندی بر اساس استاندارد EN 13190
2. ترمومتر بی متال مدلهای A52، R52 برای کاربردهای صنعتی
3. ترمومتر بی متال مدل A43 برای فناوری گرمایش
4. ترمومتر بی متال مدل TG53 نسخه فرآیندی بر اساس استاندارد ASME B40.200
5. ترمومتر بی متال مدل A48 برای سیستم های تهویه مطبوع و تبرید
6. ترمومتر بی متال مدل TG58SAبرای کاربردهای بهداشتی
7. ترمومتر بی متال مدل A50 نسخه استاندارد
8. ترمومتر بی متال مدل 55 برای صنعت فرآیند بر اساس EN 13190
9. ترمومتر بی متال مدل A46 برای فناوری گرمایش
10. ترمومتر گازی مدل 73 نسخه استنلس استیل
11. ترمومتر گازی مدل TGU73.100 برای اتصال به واحد رادیویی WIKA و نسخه فولاد ضد زنگ
12. ترمومتر گازی مدل TGT73 با سیگنال خروجی الکتریکی، نسخه استنلس استیل
13. ترمومتر گازی مدل 74 برای کاربردهای بهداشتی
14. ترمومتر گازی مدل 75 بسیار مقاوم در برابر لرزش، نسخه استنلس استیل
15. ترمومتر انبساطی مدل 70
16. ترمومتر انبساطی مدل TF58، TF59 طراحی پنل 58 × 25 میلی متر یا 62 × 11 میلی متر
17. ترمومتر انبساطی مدل IFC
18. ترمومتر انبساطی مدل TGT70 با سیگنال خروجی الکتریکی، نسخه استیل ضدزنگ، با یا بدون کاپیلری از راه دور
19. ترمومتر شیشه ای مدل 32 نسخه V-شکل
20. ترمومانومتر بی متال مدل THM10ترمومانومتر Eco برای اندازه‌گیری فشار و دما
21. ترمومانومتر بی متال مدل 100.0x, 100.1x
22. ترمومانومتر مدل MFT برای نصب از راه دور با کپیلاری

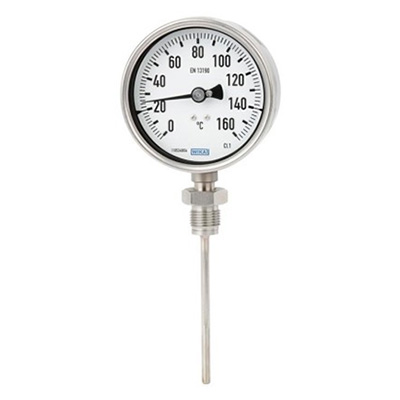

مشخصات فنی ترمومتر ویکا مدل 55

ترمومتر بی متال مدل 55 با کیفیت بالا مطابق استاندارد EN 13190 برای نیازهای صنایع فرآیندی ساخته شده است. این ترمومتر با متریال استنلس استیل در طیف گسترده ای از صنایع نظیر صنایع شیمیایی و پتروشیمی، نفت و گاز و مهندسی نیرو کاربرد دارد.

ترمومتر مدل 55 الزامات بالا برای مقاومت در برابر سیالات خورنده را برآورده می کند. به صورت آپشنال می تواند از 316L ساخته شود تا بالاترین نیازها را برآورده کند. برای امکان نصب بهینه در فرآیند، طولهای ورودی مختلف و اتصالات فرآیند متفاوت قابل انتخاب هستند. برخی از مشخصات فنی مدل 55 ترمومتر بیمتالی به شرح زیر است:

– دارای محدوده اندازه‌گیری دما از -70 تا +600 درجه سانتیگراد (-94 تا +1,112 درجه فارنهایت)
– مناسب برای دماهای محیطی بسیار سرد و گرم
– دارای یک جعبه اتصال برای تعمیر و نگهداری آسان
– کاملاً ساخته شده از فولاد ضدزنگ
– طول ساقه (استم) قابل تنظیم از 63 تا 1,000 میلیمتر (2.5 تا 39 اینچ)

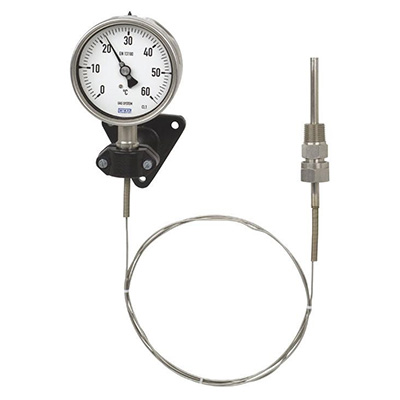

مشخصات فنی ترمومتر ویکا مدل 73

ترمومتر گازی ویکا مدل 73 مطابق با استاندارد EN 13190 ساخته شده است. این ترمومتر دارای درجه حفاظت بدنه بالای IP65 است و می تواند در محیط های باز حتی در دمای منفی مورد استفاده قرار گیرد.

با توجه به تنوع طرح‌های ممکن، ترمومترهای گازی مدل 73 می‌توانند به طور کامل به هر اتصال یا محل فرآیندی به کار روند.  در نسخه بالب تماسی، اندازه‌گیری دما بدون هرگونه تماس با سیال امکان پذیر است، حتی در صورتی که قطر لوله بسیار کوچک باشد. لامپ تماسی (contact bulb) برای نصب خارجی بر روی لوله ها و مخازن در نظر گرفته شده است.

در صورت وجود شرایط آب و هوایی سخت در محل استفاده، مدل 73 انتخاب مناسبی است. زیرا می‌تواند در دماهای بین -40 تا +60 درجه سانتیگراد (-40 تا +140 درجه فارنهایت) (در نسخه POLARgauge® تا -50 درجه سانتیگراد (-58 درجه فارنهایت) تا -70 درجه سانتیگراد (-94 درجه فارنهایت)) استفاده شود. برخی مشخصات فنی مدل 73 ترمومتر گازی عبارتنداز:

– دارای محدوده اندازه‌گیری دما از -200 تا +700 درجه سانتیگراد (-328 تا +1,292 درجه فارنهایت)
– عملکرد سریع در پاسخگویی
– بدنه و استم از فولاد ضدزنگ 316
– طرح‌های مختلف اتصال و نصب کیس

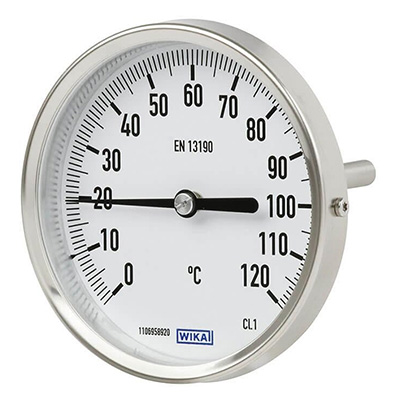

مشخصات فنی ترمومتر ویکا مدل های A52، R52

ترمومتر بی متال مدلهای A52 و R52، جزء ابتدایی ترین انواع ترمومترهای فرآیندی هستند که مطابق با EN 13190 تولید می‌شوند. برای اندازه‌های نامی بیشتر از 60 میلیمتر، بدنه استنلس استیل با کلاس دقت 1 را ارائه می‌دهند. برخی از مهمترین مشخصات فنی این دو مدل در موارد زیر ذکر می شود:

– دارای محدوده اندازه‌گیری دما از -30 تا +500 درجه سانتیگراد
– اندازه‌های نامی از 25 تا 160 میلیمتر
-بدنه و استم ساخته شده از فولاد ضدزنگ
– 5 طرح اتصال مختلف

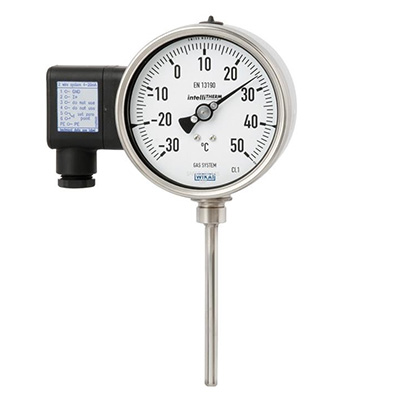

مشخصات فنی ترمومتر ویکا مدل TGT73

ترمومتر ویکا مدل TGT73 intelliTHERM علاوه بر نمایش محلی دما، سیگنال 4 تا 20 میلی آمپر متناسب با آن به اتاق کنترل ارسال می کند. این مدل ترمومتر ترکیبی است که در هر مکانی که فشار فرآیند باید در محل و در عین حال انتقال سیگنال و کنترل از راه دور مدنظر باشد به کار می رود.

از طریق ترکیب یک سیستم اندازه‌گیری مکانیکی و پردازش سیگنال الکترونیکی، دمای فرآیند را می‌توان به صورت قابل اطمینانی خواند حتی اگر منبع ولتاژ قطع شود.  از طریق ترکیب یک سیستم اندازه گیری مکانیکی و با توجه به تنوع گسترده طرح های ممکن، ترمومترهای گازی مدل TGT73 را می توان به طور کامل با هر اتصال فرآیند یا مکانی استفاده کرد.

با نسخه استم و صفحه نمایش قابل تنظیم، بدنه ترمومتر را میتوان دقیقاً با زاویه دید مورد نظر تنظیم کرد. با نسخه بالب تماسی (بدون تماس مستقیم با سیال)، می‌توان دما را اندازه‌گیری و کنترل کرد حتی در صورتی که قطر لوله بسیار کوچک باشد.

ترانسمستر الکترونیکی WIKA دمای سیالات مختلف را اندازه گیری می کند و علاوه بر نمایش محلی دما آن را در قالب سیگنال 4 تا 20 میلی آمپر برای کنترل از راه دور به اتاق کنترل ارسال می کند. مشخصات فنی مدل TGT73 ترمومتر گازی عبارتنداز:

– اندازه‌گیری دما مقرون به صرفه
– طراحی کوچک و فشرده
– محدوده کاربرد از -200 تا +700 درجه سانتی گراد [-328 … +1292 درجه فارنهایت] – “Plug-and-play”، بدون نیاز به ترانسمیتر

مزایای ترمومتر ویکا

ترمومترهای ویکا با توجه به مزایای متعدد در طیف گسترده ای از صنایع کاربرد دارند. برخی دیگر از مزایای این تجهیزات اندازه گیری دما عبارتنداز:

1. محدوده دمای گسترده: آنها می توانند دما را از -200 درجه سانتیگراد تا +700 درجه سانتیگراد اندازه گیری کنند، که آنها را برای طیف وسیعی از محیط ها مناسب می کند.
2. دقت بالا: این دماسنج‌ها اندازه‌گیری‌های دقیقی را ارائه می‌کنند که برای کاربردهای صنعتی که در آن دقت در اولویت است، بسیار مهم است.
3. بدون نیاز به منبع برق: بسیاری از ترمومترهای WIKA، مانند دماسنج‌های دو فلزی، به منبع تغذیه خارجی نیاز ندارند، که باعث می‌شود راحت و مقرون به صرفه باشند.
4. دوام بالا: ترمومترهای ویکا که برای مقاومت در برابر شرایط سخت ساخته شده اند، در برابر تأثیرات محیطی مانند لرزش و دمای شدید مقاوم هستند.
5. زمان پاسخ سریع: به ویژه ترمومترهای گازی، زمان پاسخ سریع‌تری را ارائه می‌دهند و در مقایسه با برخی از انواع دیگر، خوانش سریع‌تری را فراهم می کنند.
6. سهولت نصب و نگهداری: این ترمومترها برای نصب و نگهداری آسان، کاهش زمان خرابی و هزینه های عملیاتی طراحی می شوند.

کاربردهای ترمومتر ویکا

طیف گسترده‌ای از محصولات ترمومترهای آنالوگ WIKA، نیازهای متنوع و گسترده‌ای را در صنایع مختلف پوشش می‌دهد. این ترمومترها شامل بی متال و گازی به طور قابل اعتمادی دما را در حوزه‌های مختلفی از جمله فناوری گرمایش و تهویه مطبوع، ماشین‌سازی و ساخت کارخانه، ساخت تجهیزات، صنایع غذایی و نوشیدنی، نفت و گاز، و همچنین صنایع شیمیایی و پتروشیمی اندازه‌گیری می‌کنند.

علاوه بر این، این ترمومترها در تولید برق و همچنین در صنایع آب و فاضلاب کاربرد دارند. به خصوص در صنایع غذایی و کاربردهای بهداشتی، دقت و قابلیت اطمینان این ترمومترها از اهمیت ویژه‌ای برخوردار است. با ارائه راه‌حل‌های متنوع و با کیفیت، WIKA به تأمین نیازهای اندازه‌گیری دما در بسیاری از صنایع کلیدی کمک می‌کند و به این ترتیب، نقش مهمی در بهبود کارایی و ایمنی فرآیندها ایفا می‌نماید.

عوامل تاثیر گذار بر قیمت ترمومتر ویکا

قیمت ترمومتر WIKA علاوه بر شرایط بازار تحت تاثیر عوامل مختلفی قرار می گیرد. برخی از مهمترین عوامل تاثیر گذار بر قیمت ترمومتر ویکا در موارد زیر بیان می شوند:

• نوع ترمومتر: ویکا انواع مختلفی از ترمومترها از جمله دو فلزی، گازی و انبساطی را ارائه می دهد. هر نوع هزینه های ساخت و کاربردهای متفاوتی دارد.
• دقت و زمان پاسخگویی: دقت بیشتر و زمان پاسخگویی سریعتر به طور کلی هزینه را افزایش می دهد. به عنوان مثال، دماسنج های گازسوز معمولا زمان پاسخ سریع تری نسبت به دماسنج های دو فلزی دارند.
• متریال: مواد مورد استفاده (به عنوان مثال، فولاد ضد زنگ) و ویژگی های طراحی (به عنوان مثال، ترموول ها، کپیلاری ها) می تواند به طور قابل توجهی بر قیمت تأثیر بگذارد. مواد بادوام  و با کیفیت تر معمولاً گران تر هستند.
• محدوده دما: ترمومترهایی که برای اندازه‌گیری دماهای شدید (اعم از بالا و پایین) طراحی شده‌اند، اغلب به دلیل مواد تخصصی و ساخت و ساز مورد نیاز، قیمت بیشتری دارند.
• سفارشی‌سازی: ویژگی‌های سفارشی مانند طول‌های خاص ساقه، طرح‌های اتصال، و گزینه‌های اضافی مانند کنتاکت سوئیچ یا نمایشگر دیجیتال می‌توانند به هزینه اضافه کنند.
• قابلیت های ویژه: دماسنج هایی که برای مقاومت در برابر شرایط محیطی سخت مانند لرزش یا شوک زیاد طراحی شده اند، معمولاً گران تر هستند.
• برند سازنده: به عنوان یک نام تجاری معتبر، شهرت WIKA برای کیفیت و قابلیت اطمینان نیز می تواند بر قیمت در مقایسه با مارک های کمتر شناخته شده تأثیر بگذارد.

این عوامل تنها بخشی از عواملی هستند که می‌توانند بر قیمت گیج دما ویکا تأثیر بگذارند و ممکن است عوامل دیگری نیز وجود داشته باشند. توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی ترمومتر ویکا می تواند تحت تأثیر عوامل دیگر نیز در هر بازار و با توجه به شرایط مختلف متفاوت باشند

خرید و فروش ترمومتر ویکا

ترمومتر WIKA یکی از تجهیزات اندازه‌گیری دما است که در صنایع فرآیندی مختلف استفاده می‌شود. این ترمومترها از انواع مختلفی از جمله گیج‌های بی‌متال و گازی تشکیل شده‌اند. آنها قادر به اندازه‌گیری دما در محدوده‌های دمایی گوناگون با دقت‌های مختلف هستند.

ترمومترهای دنباله‌دار WIKA با استفاده از گاز برای اندازه‌گیری دما ساخته می‌شوند و در صنایعی مانند حرارت و برودت، نفت و گاز، پتروشیمی و غیره استفاده می‌شوند. این ترمومترها در اندازه‌ها و مشخصات مختلفی تولید می‌شوند و قابلیت طول دنباله‌های متناسب با نیازهای محیطی را دارند.
