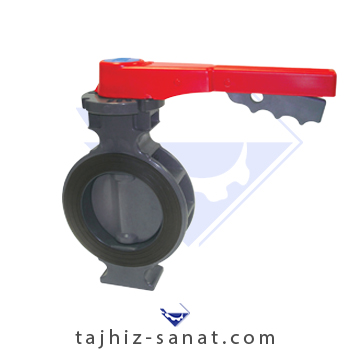

شیر پروانه‌ای پلیمری

قیمت و خرید شیر پروانه‌ای پلیمری

شیر-پروانه-ای-پلیمری-تجهیز-صنعت

شیر پروانه‌ای پلیمری تقریبا در هر فرآیند صنعتی و فرآیندهای شیمیایی که نیاز به قطع و وصل جریان سیالات وجود دارد استفاده می شود.
باتر فلای ولو را می توان برای سرویس خاموش / روشن یا سرویس تنظیم جریان نیز استفاده کرد.عملگر شیر پروانه ای معمولا به صورت دستی (دسته ، آچار ، اپراتور چرخ دنده) یا از طریق منبع تغذیه خارجی (پنوماتیکی، برقی، هیدرولیکی و …) انجام می شود تا به طور خودکار دیسک را چرخانده باشد.

شیر پروانه ای پلیمری یا پلاستیکی

در این مقاله به معرفی و توضیحاتی پیرامون شیرهای پروانه ای پلیمری می پردازیم. اما لازم است ابتدا با شیرهای پروانه ای به طور کلی معرفی شوند. لذا برای شروع به مختصر توضیحاتی در مورد شیرهای پروانه ای پرداخته می شود.

عملکرد شیر پروانه ای (Butterfly Valve)

همانگونه که گفتیم این شیر دارای یک دیسک پروانه ای است که معمولا از جسن فلز و یا پلیمر است و به استم (Stem) شیر متصل میباشد و از طریق آن با عملگر (Actuator) در ارتباط است. زمانی که عملگر استم را می چرخاند، دیسک یا به صورت نیمه باز و یا به صورت کامل باز شده و متناسب با باز شدن آن نرخ جریان عبوری کنترل می شود. عملگرهای شیرهای پروانه ای می توانند یا به صورت اتوماتیک و یا به صورت دستی باشند. در حالت دستی برای سایزهای بزرگ معمولا از عملگرهای هندویل به همراه گیربکس استفاده می شود که بتوان نیروی لازم برای باز و بسته کردن ولو را مهیا کرد. این شیرها نیز مانند شیرهای توپی ربع گرد یا Quarter turn هستند. به این ترتیب که با چرخاندن 90 درجه به طور کامل باز یا بست می شوند.

شیر پروانه ای پلیمری چیست؟

شیر پروانه ای پلیمری یکی از انواع شیر پروانه ای میباشد که جنس بدنه آن از پلیمر یا UPVC میباشد. متریال لاینر یا آستری در شیرهای پروانه ای معمولآ از لاستیک EPDM میباشد که آب بندی بسیار بالایی را جهت جلوگیری از نشتی سیال در حالت بسته شیر ایجاد خواهد کرد. همچنین متریال استم یا شفت و اهرم در این نوع شیر ها فلزی یا استیل میباشد.

شیر پروانه ای پلیمری در سایز های “2 تا “8 تولید میشود و معمولآ برای سرویس های کم فشار مورد استفاده میباشد.

مهمترین ویژگی در شیر پروانه ای پلیمری خاصیت ضد خوردگی و ضد پوسیدگی آن در مقابل سیالاتی میباشد که خاصیت خورندگی و سائیدگی دارند. مقاومت شیر پروانه ای پلیمری نسبت به شیرهای با جنس فلزی و چدنی بسیار بیشتر میباشد.

 جنس بدنه از یو پی وی سی (UPVC) بوده و جنس لاستیک آن از نوع EPDM میباشد. تمامی محصولات قبل از عرضه به بازار تست و در آزمایشگاه مرجع تاییدیه کنترل کیفیت را اخذ نموده اند.

اجزاء شیر پروانه ای پلیمری

    به طور کلی یک شیر پروانه ای از اجزاء زیر تشکیل می شود:

  • دسته و یا اهرم که می تواند از جنس پلاستیک و یا چدنی باشد.
  • بدنه شیر که از جنس پلی پروپیلن است.
  • لاستیک آب بندی که از جنس های NBR، EPDM، FKM و یا SBR است.
  • سیت و یا نشیمنگاه شیر که از نوع ABS است.
  • استم که از جنس فولاد زد زنگ و یا پلیمرهای زد خوردگی است.

کاربردهای شیرهای پروانه ای پلیمری

همانطور که گفتیم این شیرها در برابر خوردگی دارای مقاومت بالایی هستند، ارزان قیمت و سبک هستند و در کاربردهایی که شیر در معرض ترکیبات شیمیایی و خورندگی است بسیار مناسب هستند. همینطور به دلیل مقاومت در برابر نور خورشید و مقاومت در برابر رسوب پذیری در کاربردهای کشاورزی و آبیاری نیز به طور گسترده استفاده می شوند.

به طور کلی کاربردهای این شیر عبارت اند از:

  • 1- استفاده در سرویس های که دارای سیالات شیمیایی شامل ترکیبات اسیدی و یا مواد خورنده هستند.
  • 2- صنایع تصفیه آب و گندزدایی، فیلتراسیون و ته نشینی
  • 3- صنایع غذایی
  • 4- سیستم های تهویه مطبوع و HVAC
  • 5- صنایع دارویی
  • 6- فرآیندهای پترو شیمیایی

مزایای استفاده از شیرهای پروانه ای پلیمری

    مزایای شیرهای پروانه ای پلیمری عبارت است از:

  • مقاومت در برابر خورندگی
  • وزن و قیمت پایین
  • ایجاد افت فشار پایین
  • نصب و راه اندازی آسان
  • نگهداری راحت
  • طول عمر بالا
