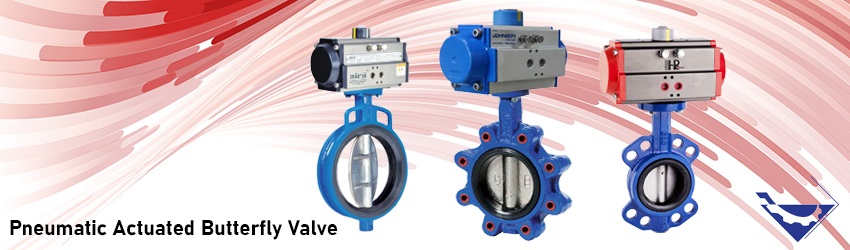

شیر پروانه ای پنوماتیک یا باترفلای ولو پنوماتیک (Pneumatic Actuated Butterfly Valve) یک نوع شیر اتوماتیک است که با استفاده از عملگر پنوماتیک، کنترل جریان سیال را انجام می‌دهد. این شیر برای باز و بست کردن جریان سیال و همچنین کنترل جریان سیال در سیستم‌های مختلف استفاده می‌شود.
شیر پروانه ای پنوماتیک با اتصال عملگر پنوماتیک یا اکچویتور به بدنه شیر پروانه ای، یک مکانیزم فعال می‌شود که قادر به باز و بست کردن جریان سیال است. عمل باز و بسته شدن سیال در شیر پروانه ای پنوماتیکی به سرعت بیشتری نسبت به سایر شیرها انجام می‌شود و زمانی حدود 3 تا 5 ثانیه طول می‌کشد. این شیرها همچنین با نام‌های دیگری مانند شیر پروانه ای با اکچویتور پنوماتیکی یا بادی نیز شناخته می‌شوند.
عملکرد شیر پروانه ای توسط اکچویتور پنوماتیک یا بادی که اغلب از نوع اکچویتورهای دورانی استفاده می‌شود، کنترل می‌شود. این اکچویتورها با تأثیر قدرت هوای فشرده یا گازهای دیگر، شیر پروانه ای را باز و بسته می‌کنند.
استفاده از شیر پروانه ای پنوماتیک به وسیله کنترل کننده پنوماتیک، امکان افزایش سرعت و دقت در کنترل و هدایت سیستم را در مقایسه با استفاده از شیرهای دستی فراهم می‌کند. به علاوه، از آنجا که این شیرها به صورت اتوماتیک عمل می‌کنند، در مکان‌ها و شرایطی که حضور اپراتور یا نیروی انسانی ممکن نباشد، استفاده از شیر پروانه ای پنوماتیک مورد نیاز است.
علاوه بر این، در خطوطی که نیاز به نیروی زیادی برای باز و بست کردن شیرها وجود دارد، از اکچویتور پنوماتیک یا هیدرولیکی استفاده می‌شود. این اکچویتورها قادر به تأمین نیروی لازم برای عملکرد شیر پروانه ای پنوماتیک هستند.
عملکرد شیر پروانه ای پنوماتیک
شیر پروانه‌ای پنوماتیک یا باترفلای ولوپنوماتیک (Pneumatic Butterfly Valve) یکی از انواع شیرآلات صنعتی می باشد که برای قطع و وصل جریان با استفاده از اکچویتور پنوماتیک در بیشتر صنایع فرآیندی مورد استفاده قرار می گیرد. این شیر از نوع شیرآلات روتاری یا ربع گرد می باشد که به صورت ۹۰ درجه می چرخد و باعث می شود که مسیر سیال باز و یا بسته باشد.
شیر پروانه ای پنوماتیک بدلیل عملکرد آسان و قیمت ارزان از پر مصرف ترین ولوهای صنعتی و کشاورزی می باشد. این شیر با انتقال نیرو از عملگر پنوماتیک به شفت و دیسک با چرخش 90 درجه ای دیسک، جریان سیال را قطع و یا وصل می کند.
انواع شیر پروانه ای پنوماتیک از نظر نوع اتصال
شیرهای پروانه ای پنوماتیک از نظر نوع اتصال به سه دسته زیر تقسیم می‌شوند:
1. شیر پروانه‌ای پنوماتیک ویفری (Pneumatic Wafer Butterfly Valve): اتصال این نوع شیر پروانه‌ای به صورت بین دو فلنج بوده و برای قرارگیری در خطوط لوله بکار می‌رود. این شیر دارای دو تا چهار گیره است که در هنگام عبور سیال از ارتعاش جلوگیری می‌کند. برای نصب، این شیر بین دو فلنج قرار می‌گیرد و با چهار عدد پیچ بسته می‌شود. این نوع شیر معمولاً در سایزهای کوچکتر از 12 اینچ تولید می‌شود.
2. شیر پروانه‌ای پنوماتیک فلنج‌دار (Pneumatic Flange Butterfly Valve): این نوع شیر پروانه‌ای در سایزهای بزرگتر تولید می‌شود و از فلنج برای اتصال به خطوط لوله استفاده می‌کند. در این نوع شیر برای سایز های بزرگتر، جهت باز و بسته کردن شیر از عملگر گیربکس حلزونی دستی استفاده می‌شود. این نوع شیر معمولاً در سایزهای بزرگتر از 8 اینچ تولید می‌شود و برای مواردی که نیاز به تحمل فشار بالا دارند، مورد استفاده قرار می‌گیرد. لازم به ذکر است اگر ابعاد شیر بزرگتر باشد علاوه بر عملگر گیربکسی میتوان از عملگر پنوماتیک با قدرت بیشتر از مدل های قبل در نظر گرفت.
3. شیر پروانه‌ای پنوماتیک لاگ (Lug Butterfly Valve Pneumatic): این نوع شیر پروانه‌ای بدون فلنج است و به عنوان شیر انتهای خط یا لاگ شناخته می‌شود. اتصال این شیر با استفاده از پیچ و مهره و با قرار گرفتن بین دو فلنج انجام می‌شود. شیر پروانه‌ای لاگ دارای تعدادی گیره است که باعث اتصال بهتر و مقاومت بیشتر در برابر ارتعاشات خط می‌شود. این نوع شیر برای فشارهای بالاتر استفاده می‌شود و تعداد سوراخ‌های بیشتر آن نسبت به شیر پروانه‌ای پنوماتیک ویفری، این قابلیت را فراهم می‌کند.
اجزاء شیر پروانه ای پنوماتیک
شیر پروانه‌ای پنوماتیک از اجزاء زیر تشکیل شده است:
1. بدنه (Body): بدنه شیر پروانه‌ای پنوماتیک قسمت اصلی و بزرگ آن است که سیال را دریافت و از طریق دیسک به خارج می‌فرستد. بدنه معمولاً از جنس‌های مقاوم مانند چدن، فولاد یا استیل ساخته می‌شود و برای تحمل فشار و دماهای مختلف قابلیت دارد.
2. دیسک (Disc): دیسک در بدنه شیر قرار گرفته و مسئولیت باز و بسته کردن جریان سیال را بر عهده دارد. دیسک معمولاً به صورت یک صفحه گرد یا به شکل یک نیم‌دایره طراحی می‌شود و می‌تواند از جنس‌های مختلفی مانند چدن، فولاد، استیل و حتی پلیمر ساخته شود.
3. محور (Shaft): محور در ارتباط مستقیم با دیسک قرار دارد و به آن وصل شده است. هنگامی که شیر پروانه‌ای پنوماتیک باز و بسته می‌شود، محور به همراه دیسک حرکت می‌کند و جریان سیال را تنظیم می‌کند. محور معمولاً از جنس استیل و مقاوم در برابر فشار و ارتعاشات است.
4. پیچ و مهره (Bolts and Nuts): پیچ و مهره برای اتصال بدنه شیر به فلنج‌ها استفاده می‌شود. این اجزاء معمولاً از جنس استیل ساخته شده و برای تثبیت شیر در محل قرارگیری استفاده می‌شوند.
5. عملگر پنوماتیک (Pneumatic Actuator): عملگر پنوماتیک مسئول حرکت دیسک شیر است. عملگر پنوماتیک با استفاده از هوا فشرده یا گازهای دیگر، انرژی لازم برای باز و بسته کردن شیر را فراهم می‌کند. این عملگر معمولاً شامل یک پیستون و یا سیلندر برای حرکت خطی و یا یک پیستون و یا دیافراگم برای حرکت چرخشی است.
6. سیستم کنترل (Control System): سیستم کنترل شامل اجزاءی مانند سنسورها، کنترلرها و واحدهای الکترونیکی است که برای کنترل حرکت شیر پروانه‌ای پنوماتیک استفاده می‌شود. سنسورها به وسیله اندازه‌گیری فشار، جریان یا موقعیت، اطلاعاتکنترلی را به سیستم کنترل ارسال می‌کنند تا عملکرد شیر را تنظیم کنند.
توجه داشته باشید که اجزاء ممکن است بسته به طراحی و ساختار شیر پروانه‌ای پنوماتیک متفاوت باشند. همچنین، شیرهای پروانه‌ای پنوماتیک می‌توانند دارای اجزاء اضافی مانند مهره‌ها، گسسته‌کننده‌ها و حلقه‌های ختم باشند که برای بهبود عملکرد و اطمینان از چکش زدایی می‌توانند استفاده شوند.
انواع متریال بدنه شیر پروانه ای پنوماتیک
1. شیر پروانه‌ای پنوماتیک چدنی: این نوع شیر پروانه‌ای پنوماتیک از چدن تولید می‌شود و در صنایع آب و فاضلاب و صنایع ساختمان استفاده می‌شود. بدنه‌ی چدنی سبک‌تر از نوع فولادی است و در دو نوع چدن سبک و چدن سنگین موجود است. انتخاب نوع مناسب بدنه‌ی چدنی بستگی به شرایط محیطی و فشار کاری دارد. این نوع شیر پروانه‌ای به دلیل وجود واشر لاستیکی در داخل آن، در دماهای کمتر از 90 درجه سانتی‌گراد مناسب استفاده است.
2. شیر پروانه‌ای پنوماتیک فولادی: شیرهای پروانه‌ای پنوماتیک با بدنه‌ی فولادی در صنایع نفت و گاز و فرآیندهایی که فشار خط بالا دارند، استفاده می‌شوند. این نوع شیرها با دیسک استیل تولید می‌شوند و می‌توانند در دماهای بین 120 درجه سانتی‌گراد تا 900 درجه سانتی‌گراد قابل استفاده باشند.
3. شیر پروانه‌ای پنوماتیک استیل: این نوع شیر پروانه‌ای از جنس استیل ساخته می‌شود و یکی از شیرهای پرمصرف در صنایع غذایی است. آنها براساس استانداردهای موجود در صنایع غذایی استفاده می‌شوند. شیرهای پروانه‌ای استیل با اتصالات فلنجی، دنده‌ای و جوشی موجود هستند و در صنایعی که دارای رطوبت و خورندگی بالا هستند مورد استفاده قرار می‌گیرند.
4. شیر پروانه‌ای پنوماتیک پلیمری (شیر پروانه‌ای پلاستیکی): این نوع شیر پروانه‌ای از مواد پلیمری مانند پلی پروپیلن (PP)، پلی اتیلن (PE) و یو پی وی سی (UPVC) تولید می‌شود. آنها با اتصالات فلنجی، ویفری و دنده‌ای عرضه می‌شوند. شیرهای پروانه‌ای یو پی وی سی و پلی پروپیلن برای سیالات خورنده و اسیدی بکار می روند. دمای کاری مناسب برای شیرهای UPVC کمتر از 60 درجه سانتی‌گراد و برای شیرهای PP حداکثر 90 درجه سانتی‌گراد است.
نحوه انتخاب باترفلای ولو پنوماتیک
انتخاب ماده‌ی سیت (Seat) در شیر پروانه‌ای پنوماتیک بسیار مهم است و باید با دقت صورت گیرد. برای انتخاب صحیح ماده‌ی سیت، باید به عوامل زیر توجه کرد:
1. نوع سیال: بررسی کنید که سیالی که در شیر استفاده می‌شود، اسیدی، قلیایی، آبی یا شور است. این اطلاعات مهم برای انتخاب ماده‌ی سیت هستند.
2. فشار کاری: باید فشار کاری سیستم را در نظر بگیرید. برخی مواد سیت می‌توانند فشار کاری بالاتر را تحمل کنند، در حالی که برخی دیگر مناسبی برای فشار کاری پایین‌تر هستند.
3. دمای کاری: محدوده دمای کاری سیستم را در نظر بگیرید. برخی مواد سیت تحت دمای بالا تغییر شکل می‌دهند یا خوردگی می‌کنند. برای دماهای بالا، میتوان از مواد فلزی مانند فولاد ضدزنگ استفاده کرد.
4. نوع اتصال: نوع اتصال شیر نیز باید در انتخاب ماده‌ی سیت مد نظر قرار گیرد. ممکن است نیاز به سیت با خواص خاصی مانند انعطاف پذیری بیشتر برای اتصالات فلنجی یا مقاومت به روغن برای اتصالات دنده‌ای باشد.
5. فضا و محیط نصب: شرایط محیطی نصب شیر نیز بر انتخاب ماده‌ی سیت تأثیر می‌گذارد. برخی مواد سیت مقاومت به شرایط آب و هوایی خاصی مانند نور خورشید، رطوبت بالا یا مواد شیمیایی را دارند.
با توجه به این عوامل، می‌توانید ماده‌ی سیت مناسب برای شیر پروانه‌ای پنوماتیک را انتخاب کنید. همچنین، بهتر است با کارشناسان مجرب یا مشاوران متخصص در این زمینه مشورت کنید تا از انتخاب صحیح ماده‌ی سیت اطمینان حاصل کنید.
برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت شیر پروانه ای پنوماتیک ، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگی، محصولاتی متناسب با نیازهای شما در زمینه انواع شیرهای پروانه ای پنوماتیک داخلی و خارجی شامل شیر پروانه ای میراب، شیر پروانه ای ابرو، کسیتون و سایر برندهای مطرح را ارائه می‌دهد.
این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت شیر پروانه ای پنوماتیک ، خرید شیر پروانه ای پنوماتیک و فروش شیر پروانه ای پنوماتیک ارائه دهند و شما کاربران را در انتخاب بهترین گزینه هدایت کنند.
تجهیز صنعت تامین کننده و وارد کننده تجهیزات ابزار دقیق و انواع شیرآلات صنعتی و پایپینگ می باشد. برای استعلام قیمت و مشاوره فنی با کارشناسان (واحد) فروش ما تماس بگیرید.
