لرزه گیر لاستیکی

لرزه‌ گیر لاستیکی چیست؟

لرزه‌ گیر لاستیکی (Rubber Expansion Joint)، که به لرزه‌ گیرهای لاستیکی فلنجی نیز معروف هستند، نوعی ابزار است که برای کاهش ارتعاشات، نوسانات و صدا در خطوط لوله، پمپ‌ها، تأسیسات و سایر تجهیزات مکانیکی به کار می‌رود. لرزه گیرهای لاستیکی نقش مهمی در کاهش نوسانات و ارتعاشات ناشی از عملکرد پمپ، چیلر، کمپرسور و توربین دارند.

این نوع لرزه‌ گیرها از یک هسته‌ی لاستیکی که بین دو فلنج فلزی قرار گرفته، تشکیل شده‌اند. فلنج‌ها به لوله‌ها یا سایر تجهیزاتی که لرزه‌ گیر به آن‌ها متصل می‌شود، پیچ می‌شوند. هسته‌ی لاستیکی لرزه‌ گیر، ارتعاشات را جذب می‌کند و مانع از انتقال آنها به دیگر اجزاء سیستم می‌شود.

این تجهیزات توانایی مهار لرزش و تنش ها را در دو جهت عمودی و افقی دارا میباشند. همین امر باعث افزایش طول عمر سیستم خواهد شد و تأثیر قابل توجهی بر بقا و پایداری سیستم‌ های پایپینگ خواهد داشت. این تجهیزات عمدتا در ورودی و خروجی تجهیزات دوار (پمپ، توربین، کمپرسور، فن)  نصب شده و ضمن جذب ارتعاشات، از بروز تنش و خستگی در اجزا خط لوله جلوگیری می کند.

همچنین قابلیت حذف ضربات قوچ و شوک های به وجود آمده در خط لوله و خنثی سازی تغییرات ابعادی ناشی از تغییرات دمایی نیز از دیگر مزایای لرزه گیرهای لاستیکی محسوب میشود.

از لرزه گیرهای لاستیکی در صنایع بسیاری مانند سیستم های برودتی و تهویه مطبوع، صنایع آب و انتقال، صنایع نیروگاهی  و … استفاده می شود.

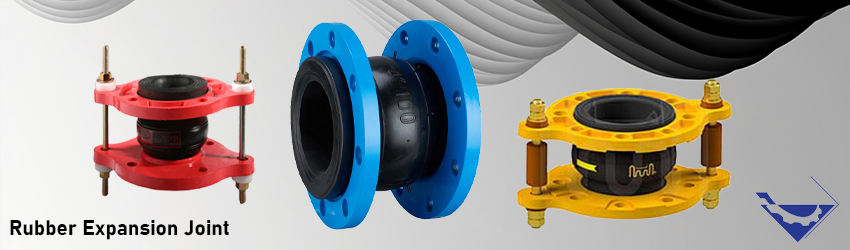

انواع لرزه گیر لاستیکی

لرزه‌ گیرهای لاستیکی در انواع مختلفی با توجه به شکل ظاهری، نوع اتصال، و نوع لاستیک به کار رفته  تولید می‌شوند.

•  بر اساس شکل ظاهری: لرزه‌ گیرهای لاستیکی می‌توانند به صورت استوانه‌ای، مخروطی، و مربعی باشند.
•  بر اساس نوع اتصال: لرزه‌ گیرها به انواع فلنجی، رزوه‌ای، و جوشی  تقسیم می‌شوند.
•  بر اساس نوع لاستیک: در ساخت لرزه‌ گیرهای لاستیکی از انواع مختلف لاستیک،  لاستیک طبیعی، لاستیک مصنوعی، و نئوپرن  استفاده می‌شود.

 این لرزه گیر ها در انواع رنگ های آبی، قرمز، زرد، آبی-قرمز، سفید، قهوه ای و خاکستری تولید مشوند. هریک از این مدل دارای تفاوت هایی کاربری سیال و همچنین تفاوت هایی در تحمل دما و فشار هستند که آنها را از یکدیگر متمایز میکند.

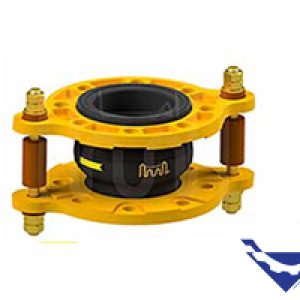

لرزه گیر لاستیکی مهاردار

در لرزه گیرهایی که دارای اتصال فلنج هستند، این فلنج ها به وسیله دو یا چند مهار با هم متصل میشوند. این مهارها پیچ های تمام رزوه ای هستند که در قطرها، طول ها و تعداد متفاوت (بسته به فشار خط لوله) موجب کنترل بازه افزایش و کاهش طول کلی لرزه گیر خواهد شد.

افزایش و کاهش ناگهانی فشار خط لوله موجب اعمال فشار زیادی به لرزه گیر می شود که این مهار ها از پارگی و لهیدگی قسمت لاستیکی لرزه گیر جلوگیری خواهند کرد.

لرزه گیر لاستیکی بدون مهار

در لرزه گیر لاستیکی بدون مهار، خود لاستیک در لرزه گیر، فلنج ها را به یکدیگر متصل میکند و در صورت اعمال فشار یا کشیدگی بیش از حد، امکان پارگی در لرزه گیر وجود خواهد داشت. معمولآ در سیستم هایی که فشار خط آنچنان بالا نمیباشد از لرزه گیرهای بدون مهار استفاده میشود.

لرزه گیر بلادری

این نوع از لرزه گیرها نوع متداول و رایج لرزه گیر لاستیکی محسوب میشوند و تولید آنها شبیه به تولید تایر خودرو می باشد. در این روش برای فرمدهی قطعه لاستیکی از یک بالشتک لاستیکی به نام بلادر (Bladder) استفاده می شود که نوعی لاستیک مقاوم به حرارت است.

لرزه گیر اتوکلاو

این نوع لرزه گیرها اغلب شکل یا ابعاد خاصی دارند و برای کاربری های فشارهای بالا و سایز بزرگ طراحی و تولید می شوند.

لرزه گیر لاستیکی زرد ♦

این لرزه گیر بیشتر برای سیستم های تهویه مطبوع مورد استفاده می باشند و قادر به تحمل فشار 10 بار و دمای 60 درجه سانتی گراد می باشد.

لرزه گیر لاستیکی آبی ♦

این  لرزه گیر برای  سیستم های فشار بالا مورد استفاده قرار میباشد و قادر به تحمل فشار 16 بار و دمای 60 درجه سانتی گراد می باشد.

لرزه گیر لاستیکی قرمز ♦

این لرزه گیر جهت برای سیستم های دما بالا مورد استفاده قرار می گیرد و قادر به تحمل فشار 10 بار و دمای 90 درجه سانتی گراد می باشد.

لرزه گیر لاستیکی آبی – قرمز ♦♦

این لرزه گیر دارای اتصال فلنجی میباشد و سیستم های دما و فشار بالا مورد استفاده قرار می گیرد. لرزه گیر لاستیکی آبی-قرمز قادر به تحمل فشار 16 بار و دمای 90 درجه سانتی گراد می باشد.

لرزه گیر لاستیکی سبز ♦

این نوع از لرزه گیر برای سرویس های اسیدی و بازی مورد استفاده قرار می گیرد و قادر به تحمل فشار 10 بار و دمای 60 درجه سانتی گراد می باشد.

لرزه گیر لاستیکی سفید ♦

این لرزه گیر جهت نصب در صنایع بهداشتی مورد استفاده قرار می گیرد و قادر به تحمل فشار 10 بار و دمای 60 درجه سانتی گراد می باشد.

لرزه گیر لاستیکی قهوه ای ♦

این لرزه گیر برای سرویس های مشتقات نفتی مورد استفاده قرار می گیرد.

لرزه گیر خاکستری ♦

این لرزه گیر برای سیستم های هوای فشرده مورد استفاده قرار می گیرد.

لرزه گیر های بلادری، تک پره، چند پره، کاهنده، ماسوره ای، نامتقارن، جدار داخلی الاستومتر و … از انواع دیگری از مدلهای لرزه گیر لاستیکی هستند.

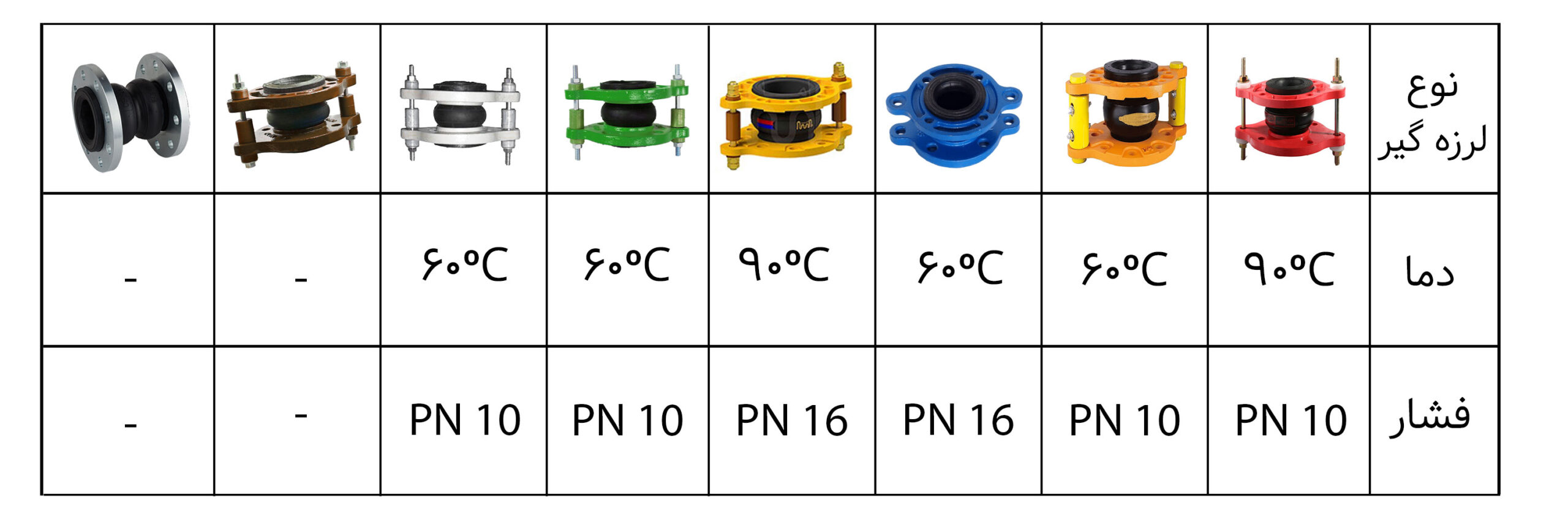

در جدول زیر مقایسه ای از انواع لرزه گیرهای لاستیکی را مشاهده میکنید:

مشخصات فنی لرزه گیر لاستیکی

1. بخش اصلی لرزه گیرهای لاستیکی از Rubber (لاستیک) از انواع متریال های مختلف NBR ،SBR ،NR ،EPDM ،BUTYL ،NEOPRENE تولید میشوند.
2. این نوع از لرزه گیرها مناسب سیالات خورنده (سیالات اسیدی یا آب دریا) هستند.
3. به جهت تامین ایمنی لازم برای بهترین عملکرد در لرزه گیرهای لاستیکی، قابلیت تحمل حداکثر دمای 90 درجه سانتیگراد و فشار 16 بار (PN16) برای آنها تعریف میشود.

قیمت لرزه گیر لاستیکی

جدول زیر لیست قیمت لرزه گیر لاستیکی نمونه های متداول بازار میباشد که از برند ارتعاشات صنعتی ایران جمع آوری شده است. جهت استعلام قیمت دقیق و بروز، با کارشناسان تجهیز صنعت تماس بگیرید.

تاریخ بروز رسانی قیمت ها : 12 خرداد 1403

عوامل تعیین کننده قیمت

 قیمت یک لرزه گیر لاستیکی متاثر از پارامترها و موارد متعددی میباشد که در ادامه به برخی از آنها اشاره خواهیم کرد:

1-نوع لاستیک

شاید بتوان گفت مهمترین قسمت از یک لرزه گیر لاستیکی قسمت پلاستیکی و الاستیکی آن میباشد. به همین جهت نوع ماده لاستیکی استفاده شده در تولید این بخش،  روی قیمت آن بسیار تاثیر خواهد داشت.

پلاستیک‌ها از انواع مختلفی مانند پلی‌ پروپیلن (PP)، پلی‌ اتیلن (PE) و پلی‌ کربنات (PC) تولید میشوند. هر نوع پلاستیک خواص مکانیکی و مقاومتی متفاوتی دارد که تأثیر مستقیمی بر قیمت نهایی لرزه‌ گیر دارد.

2-مقاومت مکانیکی

مقاومت مکانیکی لرزه‌ گیر پلاستیکی نیز بر قیمت آن تأثیر می‌گذارد. لرزه‌ گیرهایی با مقاومت بالاتر، قابلیت کاهش ارتعاشات و لرزش‌های بیشتری دارند، اما همچنین هزینه تولید بیشتری و در نتیجه قیمت بالاتری نیز خواهند داشت.

3-ابعاد و طراحی

ابعاد و طراحی لرزه‌ گیر نیز می‌تواند بر قیمت آن تأثیر بگذارد. لرزه‌ گیرهای بزرگتر و پیچیده‌تر، متریال بیشتری در تولید آنها اشتفاده شده است. و همچنین فرآیندهای تولید پیچیده‌تری را نیاز دارند که ممکن است منجر به افزایش قیمت شود.

4-برند و تولید کننده

برند و شرکت تولید کننده نیز می‌تواند بر قیمت لرزه‌ گیر تأثیر بگذارد. برندهای معروف و باسابقه یا خارجی معمولآ قیمت بیشتری نسبت به برندهای متوسط و معمولی خواهند داشت.

نحوه نصب لرزه گیر لاستیکی

برای نصب لرزه گیر لاستیکی ملاحظاتی وجود دارد که رعایت آنها باعث افزایش طول عمر لرزه گیر و همچنین افزایش بهره وری و عملکرد آن خواهد شد. عدم رعایت این نکات منجر به آسیب دیدن و خرابی لرزه گیر خواهد شد. در ادامه به برخی از مهمترین نکات نصب یک لرزه گیر لاستیکی اشاره میکنیم:

• 1- از تماس قطعات تیز و برنده با جداره لرزه گیری جلوگیری بعمل آورید.
• 2- قسمت لاستیکی لرزه گیر نباید رنگ آمیزی شود و مواد نفتی نظیر روغن یا گریس به آن آغشته گردد.
• 3- به هماهنگی نوع لرزه گیر و سیال عبوری از آن توجه کنید.
• 4- به هیچ عنوان پس از نصب لرزه گیر اقدام به جوشکاری در مجاورت آن نکنید.
• 5- اطمینان حاصل کنید که دهانه داخلی بالشتک لاستیکی در قسمت آب بندی با دهانه داخلی فلنج کاملآ منطبق باشند.
• 6- لرزه گیرها نباید بر اثر وزن قطعات دیگر نصب شده در سیستم تحت فشار یا کشش افقی یا عمودی قرار گرفته و از شکل عادی خود خارج شوند.

کاربرد لرزه گیر لاستیکی

در فرآیندهای صنعتی، سرعت زیاد حرکت سیال و تغییرات ناگهانی در پارامترهایی مانند دما، و همچنین عملکرد تجهیزات دوار مانند فن و توربین ها باعث ایجاد ارتعاشات و نوساناتی میگردد. این نوسانات منجر به حرکت های طولی و عرضی و ایجاد تنش های مکانیکی در خطوط لوله میگردد که به شدت باعث آسیب رساندن به تجهیزات و از بین رفتن آنها خواهد شد.

در صنایع برای کاهش و کنترل این نوسانات و ارتعاشات از لرزه گیر استفاده میشود. این تجهیزات با دمپ کردن ارتعاش و نوسانات مکانیکی منجر به جلوگیری از آسیب دیدن تجهیزات نصب شده روی خط لوله خواهند شد.

در ادامه به برخی از کاربردهای این تجهیزات اشاره میکنیم:

1-حذف ضربات قوچ

لرزه‌ گیرهای لاستیکی در قسمت های مکش (Suctions) و تخلیه ناگهانی (Discharge) فرآیند های صنعتی کاربردهای بسیاری خواهند داشت. علاوه بر جذب لرزش‌های موجود، این لرزه‌ گیرها قابلیت حذف ضربات قوچ و شوک‌های موجود را نیز دارند.

2-ایجاد عایق الکتریکی

همچنین از لرزه گیرهای لاستیکی برای قطع ارتباط اجزا فلزی خط لوله با یکدیگر (با هدف جلوگیری از هدایت الکتریکی) نیز مورد استفاده هستند. این کار باعث ایجاد یک عایق الکتریکی خواهد شد و از بروز خوردگی گالوانیکی در خطوط لوله ای که متریال یکسان ندارند پیشگیری خواهد کرد.

3-حذف تغییرات ابعادی

از دیگر کاربردهای لرزه‌ گیرهای لاستیکی، حذف حرکات ناشی از تغییرات ابعادی به دلیل وجود تنش های مکانیکی و تغییرات ناگهانی دما میباشد.

4-سایر کاربردها

در ادامه، به برخی از صنایع دیگر که استفاده از لرزه‌ گیرهای لاستیکی در آنها بسیار رایج است، اشاره خواهیم کرد.

• خطوط لوله: لرزه‌ گیرهای لاستیکی به طور گسترده در خطوط لوله آب، فاضلاب، تهویه مطبوع، و صنعتی استفاده می‌شوند.
•  پمپ‌ها: لرزه‌ گیرها می‌توانند برای کاهش ارتعاشات پمپ‌ها و موتورها به کار روند.
•  تأسیسات: لرزه‌ گیرها در انواع تأسیسات، مانند چیلرها، دیگ‌های بخار، و ژنراتورها، کاربرد دارند.
•  ماشین‌آلات: لرزه‌ گیرها می‌توانند برای کاهش ارتعاشات انواع ماشین‌آلات، مانند پرس‌ها، آسیاب‌ها، و کمپرسورها، مورد استفاده قرار گیرند.
• صنایع شیمیایی
• صنایع داروئی و غذایی
• صنایع معدنی و فولاد
• صنایع نفت و گاز
• صنایع پتروشیمی و پالایشگاهی

مزایای لرزه گیر لاستیکی

همانطور که پیشتر اشاره کردیم، استفاده از لرزه گیر لاستیکی باعث کاهش سر و صدا، کنترل ارتعاشات و نوسانات و همچنین افزایش طول عمر تجهیزات صنعتی میگردد. در ادامه به برخی از مهمترین مزایای لرزه گیرهای لاستیکی اشاره میکنیم:

• امکان استفاده در محیط های خورنده
• برگشت پذيري در برابر تغییر شکل و دفرمه شدن
• انعطاف بالا در برابر ضربه، شوک و تنش های مکانیکی و الکتریکی
• دمپ همزمان حرکت های محوری و جانبی
• وزن کم و سهولت در نصب و جایگزینی
• قابلیت جذب سرو صدا
• عدم نیاز به واشر و درزبند
• کاهش اتلافات حرارتی

خرید لرزه‌ گیر لاستیکی

انتخاب و خرید لرزه‌ گیر لاستیکی مناسب به عوامل مختلفی  از جمله میزان ارتعاشات، نوع سیال، فشار و دمای سیال، و فضای نصب  بستگی دارد.

در هنگام انتخاب لرزه‌ گیر لاستیکی باید به موارد زیر توجه کرد:

•  حداکثر دامنه ارتعاش: لرزه‌ گیر باید قادر به تحمل حداکثر دامنه ارتعاشات ایجاد شده توسط تجهیزات باشد.
•  نوع سیال: برخی از لرزه‌ گیرها برای استفاده با سیالات خاص، مانند اسیدها و بازها، طراحی شده‌اند.
•  فشار و دمای سیال: لرزه‌ گیر باید قادر به تحمل فشار و دمای سیال عبوری از لوله باشد.
•  فضای نصب: لرزه‌ گیر باید در فضایی که برای آن در نظر گرفته شده است، به راحتی نصب شود.

 تجهیز صنعت یکی از تأمین کنندگان معتبر انواع لرزه‌ گیرهای غیر فلزی و فلزی در انواع مدل های مختلف میباشد. فروش لرزه گیر لاستیکی و اکاردئونی و همچنین قبول کلیه سفارشات ساخت انواع لرزه گیر در سایزهای مختلف در فروشگاه ابزار دقیق تجهیز صنعت پذیرفته می شود. برای خرید لرزه‌ گیر و دریافت استعلام قیمت، می‌توانید با کارشناسان فنی و فروش این شرکت تماس بگیرید.
