کنترل دقیق سطح مایعات و مواد جامد در مخازن و سیلوها یکی از مهمترین نیازهای فرآیندی در صنایع مختلف است. زیرا افزایش یا کاهش بیش از حد سطح می تواند منجر به سرریز شدن مخزن، آسیب دیدن پمپ ها و سایر تجهیزات حیاتی و حتی توقف خط تولید شود.
به همین منظور از لول سوئیچ ها (Level Switches) به عنوان تجهیزات کلیدی برای نظارت نقطه ای بر سطح سیالات استفاده می شود که با ارسال سیگنال دیجیتال (On/Off) به سیستمهای کنترل یا تجهیزات دیگر، از ایجاد مشکلات و خطرات فرآیندی جلوگیری می کنند. استفاده صحیح از لول سوئیچ ها نه تنها ایمنی و حفاظت تجهیزات را افزایش می دهد، بلکه به بهینه سازی عملکرد صنعتی و کاهش هزینه های تعمیرات و نگهداری نیز کمک می کند.
با این حال، سوئیچ های سطح مانند هر تجهیز مکانیکی یا الکتریکی دیگر، ممکن است با مشکلات رایج و اختلالات عملکردی مواجه شوند. در این مقاله، این مشکلات به طور کامل بررسی شده و راهکارهای عملی و مؤثر برای اطمینان از عملکرد بهینه و طول عمر بیشتر لول سوئیچ ها ارائه خواهد شد.
لول سوئیچ چیست و چگونه کار می کند؟
لول سوئیچ ها تجهیزاتی هستند که زمانی که سطح سیال به یک نقطه مشخص از پیش تعیین شده (Set Point) برسد، وضعیت کنتاکت الکتریکی آنها تغییر می کند. این تغییر وضعیت می تواند برای ایجاد فرمان قطع یا وصل تجهیزات دیگر مانند پمپها، کمپرسورها یا آلارمها استفاده شود و از سرریز یا خالی شدن مخزن جلوگیری کند.

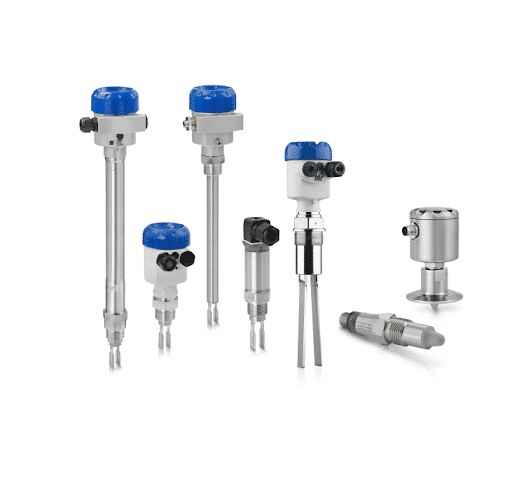

ترانسمیترهای سطح بر خلاف سوئیچ ها، سطح سیال را به صورت پیوسته یا مداوم اندازهگیری کرده و سیگنال آنالوگ (۴–۲۰ mA) ارائه می دهند. لول سوئیچ ها عمدتاً در دو نوع اصلی زیر هستند:
لول سوئیچ سطح پایین (Low Level Switch): معمولاً در پایین مخزن نصب شده و تیغههای کنتاکت آن نرمالاً بسته (NC) هستند. با کاهش سطح سیال، تیغه ها باز شده و جریان قطع می شود تا پمپ یا سایر تجهیزات محافظت شوند.
لول سوئیچ سطح بالا (High Level Switch): در بالای مخزن نصب می شود و تیغه های آن نرمالاً باز (NO) هستند. با رسیدن سطح سیال به نقطه تعیین شده، تیغه ها بسته شده و جریان برقرار می شود تا تجهیزات فعال شوند یا از سرریز جلوگیری شود.
مشکلات رایج لول سوئیچ ها و راهکارهای آنها
در این بخش، مشکلات رایج سوئیچ های سطح و راهکارهای عملی برای رفع آنها به تفصیل بررسی می شوند تا عملکرد بهینه و طول عمر بیشتر این تجهیزات صنعتی تضمین شود:
🔹سوئیچ کار نمی کند یا پاسخ نمی دهد
یکی از رایج ترین مشکلات لول سوئیچ ها این است که دستگاه هیچ پاسخی ارائه نمی دهد یا سیگنال خروجی قطع و وصل نمی شود. این مشکل معمولاً به دلیل رسوب یا چسبندگی روی پروب، نصب ناصحیح، خرابی کنتاکت یا ولتاژ نامناسب رخ می دهد.
راهکارها:
- تمیزکاری پروب و حذف هر گونه رسوب یا چسبندگی
- بررسی صحیح نصب و تراز بودن سوئیچ
- تست و بررسی کنتاکت های الکتریکی
- کنترل ولتاژ و اتصالات الکتریکی
🔹سوئیچ قطع نمی شود
گاهی اوقات لول سوئیچ نمی تواند جریان را قطع کند و باعث می شود تجهیزات، مانند پمپ ها، بیش از حد کار کنند یا حتی آسیب ببینند. این مشکل اغلب ناشی از گیر کردن شناور، خرابی مکانیکی یا خارج شدن سطح سیال از محدوده Set Point است.
راهکارها:
- بررسی مکانیزم شناور و اطمینان از حرکت آزاد آن
- تست عملکرد Set Point و تنظیم مجدد در صورت نیاز
- بررسی قطعات مکانیکی و رفع گیر کردن احتمالی
🔹سوئیچ خطای آلارم میدهد
فعال شدن مداوم آلارم یا خطای نادرست یکی دیگر از مشکلات رایج است. این مشکل معمولاً ناشی از تلاطم شدید سطح سیال، وجود فوم، اتصالات شل یا اختلالات الکتریکی می باشد.
راهکارها:
- تثبیت سطح سیال با کاهش تلاطم یا استفاده از سپر جریان
- بررسی و محکم کردن اتصالات الکتریکی
- تمیزکاری پروب و حذف فوم یا ذرات معلق روی سنسور
🔹سوئیچ در محیط پر گرد و غبار اشتباه عمل می کند
در محیطهای صنعتی با گرد و غبار یا ذرات معلق زیاد، عملکرد سوئیچ سطح ممکن است نادرست شود و سیگنالهای اشتباه تولید شود. علت این مشکل، رسوب یا تجمع ذرات روی پراب یا شناور است.
راهکارها:
- نصب کاور محافظ برای جلوگیری از ورود گرد و غبار
- تمیزکاری دورهای پراب و شناور
- استفاده از پراب یا نوع سوئیچ مناسب برای محیطهای آلوده و پرگرد و غبار
🔹شناور یا پراب گیر کرده است
گیر کردن شناور یا پراب باعث می شود سوئیچ نتواند سطح سیال را به درستی تشخیص دهد و عملکرد نامناسبی ایجاد کند. این مشکل بیشتر در سیالات چسبناک یا محیطهای آلوده رخ می دهد.
راهکارها:
- خارج کردن سوئیچ از مخزن
- تمیزکاری کامل شناور یا پراب از رسوبات و چسبندگی
- تست عملکرد مکانیکی قبل از نصب مجدد
🔹زمان تعویض سوئیچ
پس از مدت زمان طولانی استفاده، لول سوئیچ ممکن است کارایی خود را از دست بدهد و تعمیرات یا تمیزکاری موثر نباشد. علائم هشدار شامل پاسخ ندادن کنتاکت، خرابی مکانیزم یا عدم عملکرد صحیح پس از تمیزکاری است.
راهکارها:
- بررسی کامل مکانیزم و کنتاکت ها
- تعیین عمر مفید سوئیچ بر اساس نوع سیال و شرایط محیطی
- تعویض با مدل مناسب برای حفظ عملکرد بهینه و ایمنی تجهیزات
نکات مهم برای جلوگیری از خرابی لول سوئیچ ها
برای اطمینان از عملکرد صحیح و طول عمر بیشتر لول سوئیچ ها، رعایت نکات زیر ضروری است:
☑️انتخاب نوع مناسب سوئیچ بر اساس سیال و محیط
انتخاب لول سوئیچ مناسب نقش کلیدی در عملکرد دقیق و طول عمر دستگاه دارد. نوع سوئیچ باید متناسب با ویسکوزیته، چگالی، رسانایی، خورندگی و دمای سیال انتخاب شود تا از خطاهای اندازهگیری و آسیب به تجهیزات جلوگیری شود. برای محیطهای آلوده یا پرگرد و غبار، استفاده از پراب های محافظت شده یا مدل های صنعتی مقاوم ضروری است تا عملکرد سوئیچ تحت شرایط سخت صنعتی تضمین شود.
☑️نصب صحیح و رعایت فاصله ها
نصب لول سوئیچ باید در نقاطی انجام شود که تلاطم سطح سیال کم باشد و جریان مستقیم ورودی باعث خطا نشود. همچنین فاصله مناسب از دیوار مخزن و سایر تجهیزات باید رعایت شود تا شناور یا پراب بتواند به صورت آزادانه حرکت کند و سیگنال های دقیقی تولید کند. نصب نادرست می تواند منجر به عملکرد ناقص یا فعال شدن اشتباه سوئیچ شود.
☑️تمیزکاری و نگهداری دورهای
وجود رسوب، چسبندگی یا ذرات معلق روی شناور و پراب می تواند عملکرد سوئیچ را مختل کند. انجام تمیزکاری منظم پروب ها، شناورها و محیط اطراف سوئیچ باعث افزایش دقت اندازه گیری و طول عمر بیشتر تجهیزات میشود و مانع از خطاهای عملیاتی می گردد.
☑️بررسی اتصالات و تغذیه الکتریکی
برای جلوگیری از خرابی سوئیچ، کابل ها و اتصالات باید سالم و محکم باشند و ولتاژ و جریان ورودی مطابق مشخصات فنی سازنده کنترل شود. رعایت این نکات مانع از آسیبهای الکتریکی و اختلال در عملکرد سوئیچ می شود و ایمنی سیستم را افزایش می دهد.
☑️تست دورهای Set Point و عملکرد سوئیچ
هر چند ماه یکبار باید نقاط تنظیم (Set Point) و پاسخ سوئیچ بررسی شود تا در صورت نیاز اصلاح گردد. این اقدام باعث جلوگیری از خطاهای عملیاتی و هشدارهای نادرست شده و اطمینان می دهد که سوئیچ همواره مطابق شرایط واقعی مخزن عمل می کند.
جمع بندی
لول سوئیچ ها تجهیز حیاتی و مهمی برای کنترل سطح مایعات و مواد جامد در مخازن و سیلوها می باشند و عملکرد صحیح آنها نقش مستقیمی در ایمنی فرآیند، جلوگیری از سرریز و محافظت از تجهیزات حیاتی دارد.
انتخاب نوع مناسب سوئیچ بر اساس ویژگی های سیال و شرایط محیطی، نصب درست، نگهداری دورهای و تست منظم Set Point، عملکرد دقیق و طول عمر طولانی دستگاه را تضمین می کند. رعایت این نکات باعث می شود صنایع با بهره وری بالا، خطاهای کمتر و ایمنی کامل کار کنند و هزینه های نگهداری و تعمیرات کاهش یابد.
سوالات متداول
چرا لول سوئیچ مخزن آب درست کار نمی کند؟
علت می تواند شامل نصب ناصحیح، رسوب یا چسبندگی روی پروب، مشکلات الکتریکی یا فشار و دمای نامناسب باشد. بررسی مکان نصب و تمیزی پروب اولین گام است.
لول سوئیچ قطع نمی شود؛ مشکل از چیست؟
ممکن است شناور یا پراب گیر کرده باشد، کنتاکت سوئیچ خراب باشد یا سطح سیال خارج از محدوده ست پوینت باشد. بررسی مکانیکی و تست کنتاکت توصیه می شود.
لول سوئیچ خطای آلارم می دهد؛ چطور عیب یابی کنم؟
ابتدا ولتاژ و اتصالهای الکتریکی را چک کنید، سپس از تمیزی سنسور و عدم وجود تلاطم یا کف روی سیال اطمینان حاصل کنید.
چطور لول سوئیچ گیر کرده را تمیز کنم؟
سوئیچ را از مخزن خارج کرده، رسوبات یا چسبندگی روی شناور یا پراب را با برس نرم یا محلول مناسب پاک کنید، سپس قبل از نصب مجدد عملکرد مکانیکی را تست کنید.
چرا لول سوئیچ در محیط پر گرد و غبار اشتباه عمل می کند؟
گرد و غبار یا ذرات معلق روی پراب یا شناور باعث تغییر سیگنال و فعال شدن نادرست سوئیچ می شود؛ استفاده از کاور یا نصب در مکان پاکیزه تر توصیه می شود.
چطور بفهمم لول سوئیچ فعلی ام باید تعویض شود؟
اگر کنتاکت الکتریکی پاسخ نمیدهد، مکانیزم مکانیکی خراب شده یا سنسور آسیب دیده و تمیزکاری مشکل را حل نمیکند، سوئیچ زمان تعویض است.
