توضیحات
شیر برقی راپا RAPA، یکی از انواع رایج شیرآلات است که جهت کنترل جریان سیالات گاز، بخار و مایع در صنایع فرآیندی به طور گسترده ای به کار می رود. برند راپا آلمانی با بیش از 70 سال سابقه برندی قابل اعتماد در توسعه، تولید و فروش انواع شیرآلات برای مایعات، بخارات و گازها است.
شیرهای برقی راپا برای کاربرد با سیالات گاز یا مایع خنثی و خورنده تولید می شوند. این محصولات با قابلیت اطمینان، دقت و کارایی بالا در صنایع گرمایشی، بهداشتی، غذایی، آشامیدنی و داروسازی مورد استفاده قرار می گیرند.

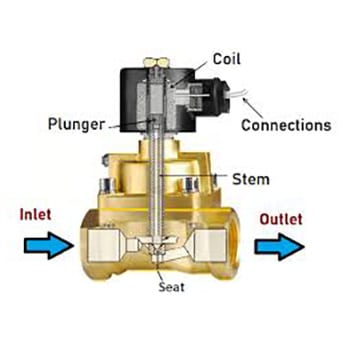

شیر برقی برند راپا یک نوع سلنوئید ولو است که به صورت الکترومکانیکی عمل می کند. این سلنوئید ولو یا شیر برقی شامل یک کویل الکتریکی و هسته فرومغناطیس است که در داخل آن قرار دارد و قابلیت جابجایی دارد. سیم پیچ درون هسته به عنوان سلنوئید عمل می‌کند و هسته این سیم پیچ پیستون نامیده می‌شود. در حالت نرمال، پیستون یک حفره کوچک را می‌بندد.
با اعمال جریان الکتریکی به سلنوئید، این جریان باعث ایجاد میدان مغناطیسی می شود که این میدان نیرویی را به پیستون داخل سلنوئید وارد می‌کند و آن را جابجا می‌کند که در نهایت شیر باز یا بسته می شود. در ادامه این مطلب به معرفی انواع، عملکرد، مشخصات فنی، مزایا، خرید و فروش شیر برقی راپا RAPA می پردازیم.
انواع عملکرد شیر برقی
شیرهای برقی با انواع عملکرد مختلفی جهت کنترل جریان سیالات گازی و مایع طراحی می شوند. انواع عملکرد شیر برقی به شرح زیر است:
عملکرد مستقیم (Direct acting):
در این نوع عملکرد، شیر برقی بدون واسطه‌ای برای باز و بسته شدن عمل می‌کند. در واقع باز و بسته شدن شیر تنها از طریق نیروی القایی ناشی از جریان الکتریکی اتفاق می‌افتد. شیرهای برقی مستقیم سریعترین عملکرد را دارند، قابل اعتماد هستند و طراحی فشرده دارند.
عملکرد غیر مستقیم (Indirect acting):
شیر برقی با عملکرد غیر مستقیم به عنوان servo-operated یا pilot operated نیز شناخته می شود و از اختلاف فشار برای باز و بسته کردن شیر استفاده می کنند.
آنها به حداقل اختلاف فشار حدود 0.5 بار نیاز دارند. این شیرها شامل یک دیافراگم با یک سوراخ کوچک است که اجازه می دهد جریان از ورودی به خروجی هنگامی که جریان الکتریکی در شیر برقی برقرار است و فشار کاهش می یابد.
در این حالت، شیر برقی دارای یک دیافراگم است که با سیال در تماس است. این نوع شیر بر اساس ایجاد اختلاف فشار عمل می‌کند. وقتی جریان الکتریکی در سیم پیچ برقرار می‌شود، پیستون به بالا حرکت می کند و این باعث ایجاد اختلاف فشار در دو سمت دیافراگم می‌شود که به اپن و کلوز شدن شیر منجر می‌شود.
شیرهای برقی با عملکرد غیرمستقیم در کاربردهایی با اختلاف فشار کافی و دبی بالا مورد استفاده قرار می گیرند و فقط جریان سیالات را در یک جهت کنترل می کنند.
عملکرد نیمه مستقیم (Semi-direct acting):
این نوع عملکرد یک ترکیب از دو حالت قبلی است. در این حالت، دیافراگم مستقیماً به پیستون متصل است و همچنین اثر اختلاف فشار روی آن تأثیر می‌گذارد.
همچنین، یک واسطه مکانیکی نیز بین نیروی القایی برقی و باز و بسته شدن شیر استفاده می‌شود. این واسطه مکانیکی می‌تواند یک پیستون باشد و با تغییرات فشار و جریان سیال، شیر را باز کند. این شیرهای نیمه مستقیم که به عنوان شیرهای برقی کمکی نیز شناخته می شوند، اغلب سیم پیچ های قوی تری نسبت به شیرهای غیر مستقیم دارند.
شیر برقی راپا مدل BVO1
شیرهای برقی (burner valve) سری BV 01 برای استفاده در مشعل های روغن خروجی کوچک و متوسط طراحی می شوند. این یک شیر قطع کننده ایمنی مطابق با استاندارد DIN EN ISO 23553-1 است. صافی تعبیه شده در آن شیر را از آلودگی روغن محافظت می کند.
شیر برقی 2/2 طرفه به صورت نرمال بسته (Normally closed ) یا (NC) با عملکرد مستقیم است. این شیر با اتصالات رزوه ای G 1/8 یا G 1/4 اینچ موجود است. سیم پیچ های برقی مختلفی برای ولتاژ مستقیم و متناوب برای BV 01 وجود دارد.
ویژگی های شیر برقی راپا مدل BVO1 L2
شیربرقی راپا یکی از شیرهای برقی با کیفیت بالا از برند آلمانی راپا است که در صنایع برای کنترل جریان استفاده می‌شود. این شیر قادر است جریان سیالات مختلف را در سیستم قطع و وصل کند.
آلیاژهای استفاده شده در ساخت شیر راپا از کیفیت بالایی برخوردار هستند و قادر می باشند فشار بالا را به خوبی تحمل کنند. همچنین، این شیرها دارای عمر و دوام طولانی هستند زیرا خوردگی در آنها به حداقل رسیده است.
- 1.شیر نرمالی کلوز: این بدان معنی است که در حالت عادی شیر بسته است و برای باز شدن نیاز به کنترل سلنوئید دارد.
- 2.نصب در خط: این شیر برای نصب در خط لوله طراحی می شود، به این معنی که به صورت مستقیم در مسیر جریان نصب می‌شود.
- 3.نوع سیال: مناسب روغن گرمایش سبک بر اساس استاندارد DIN 51603 می باشد. متریال سیل یا آب بندی شیر باید با روغن سوخت سبک سازگار باشد تا از نشتی جلوگیری کند و عملکرد صحیح را تضمین کند.
- 4.اصل هسته تر (wet) و پیچ خشک (dry): این شیر بر اساس اصل هسته تر و پیچ خشک عمل می‌کند، به این معنی که هسته شیر با روغن تماس دارد ولی پیچ سلنوئید خشک است.
- 5.فیلتر داخلی: این شیر دارای فیلتر داخلی است که روغن را در برابر آلودگی محافظت می‌کند.
- 6.سلنوئید برای ولتاژهای AC و DC: لوله‌های سلنوئید برای هر دو ولتاژ AC و DC قابل استفاده است.
- 7.ساختار محکم: این شیر دارای ساختار محکمی است تا از عملکرد قوی و پایدار برخوردار باشد.
- 8.شیر ایمنی برای روغن سوخت EL به مطابقت با استاندارد EN 264: این شیر به عنوان یک شیر ایمنی برای روغن سوخت EL طبق استاندارد EN 264 مورد تأیید است.
- 9.تأییدیه DIN: این شیر دارای تأییدیه DIN است که به معنای تطابق آن با استانداردهای صنعتی است.
یکی از ویژگی‌های برجسته شیربرقی راپا مدل BVO1 L2 این است که در صورت بروز مشکل در یکی از قطعات شیربرقی راپا BVO1 L2، تعمیر آن به راحتی انجام می‌شود زیرا بخش‌های مختلف شیر برقی راپا دسترسی آسانی دارند. این امکان به تعمیرات سریع و آسان کمک می‌کند.

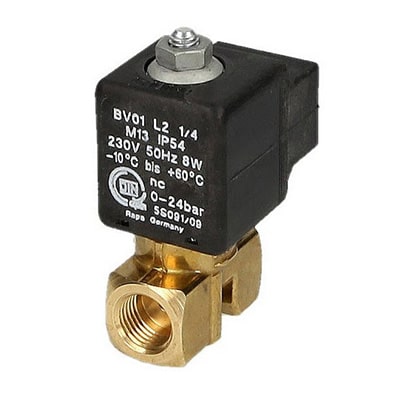

مشخصات فنی شیر برقی راپا مدل BVO1 L2
شیربرقی راپا BVO1 L2 یک شیر Directional Shut-off Valve است. در جدول زیر مهمترین مشخصات فنی این مدل شیر برقی از برند راپا ذکر می شود.
| مدل شیر برقی | راپا مدل BVO1 L2 |
|---|---|
| فشار کاری | 0 تا 24 بار |
| ولتاژ بوبین | 230 ولت |
| دمای کاری | 10- تا 60+ درجه سانتی گراد |
| اتصال | رزوه ای 1/8 |
| متریال | آلیاژ مس با مقداری روی و سرب (Cu Zn 39 Pb3 F37) |
| نوع شیر | (Normally Closed) |
| درجه حفاظت بدنه | IP54 |
مزایای شیر برقی راپا BVO1 L2
شیرهای برقی برند راپا دارای مزایای زیادی متعددی می باشند. برخی از اصلی‌ترین مزایای شیر برقی BVO1 L2 در موارد زیر ذکر می شود:
- کنترل دقیق: شیرهای برقی راپا با دقت بالا جریان سیال را کنترل می‌کنند. این مزیت به شما امکان می‌دهد تا جریان را به صورت دقیق و مطابق با نیازهای خود تنظیم کنید.
- سرعت عمل: با استفاده از شیرهای برقی راپا، می‌توانید جریان را به سرعت بالا قطع و وصل کنید. این سرعت عمل بالا به شما امکان می‌دهد تا به سرعت و به صورت اتوماتیک جریان را کنترل کنید.
- عمر طولانی: شیرهای برقی راپا با استفاده از مواد با کیفیت بالا و طراحی مقاوم و قوی تولید می شوند. این مزیت باعث می‌شود که شیرهای راپا دارای عمر طولانی باشند و در طول زمان به خوبی عمل کنند.
- قابلیت سفارشی‌سازی: شیرهای برقی راپا قابلیت سفارشی‌سازی بر اساس نیازهای خاص شما را دارند. این مزیت به شما امکان می‌دهد تا شیرهایی را با ویژگی‌ها و مشخصات دقیقی که به آن نیاز دارید، سفارش دهید.
- قابلیت نصب و استفاده آسان: شیرهای برقی راپا دارای طراحی ساده ای هستند. این مزیت باعث می‌شود که نصب و استفاده از این شیرها بسیار آسان و راحت باشد.
محصولات برتر شرکت راپا آلمان
- شیربرقی 1/4 اینج راپا BVO1 L2
- شیربرقی 1/8 اینج راپا BVO1 L2
- شیر برقی پمپ گازوئیل راپا SVO4 R2.5
- شیر برقی پمپ گازوئیل راپا SVO4 R3
- شیر برقی پمپ گازوئیل راپا SVO5 R3
- شیر برقی پمپ گازوئیل راپا SVO5 R3
خرید و فروش شیر برقی راپا RAPA
شیرهای برقی راپا به طور ویژه برای کاربرد در صنایع محتلف طراحی شده اند تا نیازهای صنعتی را برآورده کنند. با تکنولوژی پیشرفته و کنترل‌های کیفیت دقیق، عملکرد قابل اعتماد و عمر طولانی را حتی در محیط های سخت فرآیندی تضمین می‌کنند.
شیر برقی در واقع یک نوع شیر هیدرولیک است که با استفاده از نیروی الکتریکی عمل می‌کند و می‌تواند جریان سیال را قطع و وصل یا تنظیم کند. برند راپا یکی از معروف‌ترین تولیدکنندگان شیرهای برقی است و محصولات آن در صنایع مختلف استفاده می‌شوند.
تجهیز صنعت یکی از برترین وارکنندگان و تامین کنندگان انواع تجهیزات شیرهای صنعتی، شیر برقی و شیرآلات پایپینگی از تمامی برندهای معتبر است. برای کسب اطلاعات بیشتر و استعلام قیمت شیر برقی راپا با کارشناسان فنی و فروش ما تماس حاصل فرمایید.
