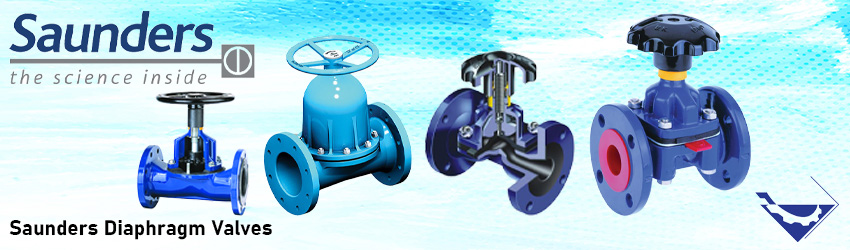

شیر دیافراگمی ساندرز

در این مطلب به معرفی شیر دیافراگمی ساندرز (Diaphragm Valve Saunders) میپردازیم. در ابتدا برای آشنایی با عملکرد و کارایی شیر دیافراگمی نگاهی کلی به این شیرها خواهیم داشت.

شیر دیافراگمی چیست؟

دلیل نام گذاری شیرهای دیافراگمی دارا بودن یک دیسک انعطاف پذیر است که با یک سیت در بالای بدنه ولو تماس پیدا می‌کند و یک سیلینگ بسیار خوبی ایجاد میکند.

دیافراگم یک عنصر انعطاف پذیر است و عملکرد آن در پی فشار از بالا انجام میشود. این فشار برای باز کردن، بستن یا کنترل یک شیر نیرو را منتقل می کند. شیرهای دیافراگمی مانند شیرهای پینچ هستند، با این تفاوت که برای بستن یا کم کردن نرخ جریان دارای دیافراگم ارتجاعی به جای پوشش الاستومری در بدنه شیر، هستند.

لازم به ذکر است که دیافراگم ولوها در دو مدل شیر دیافراگمی بدون برآمدگی و شیر دیافراگمی با برآمدگی تولید می شود.

عملکرد شیر دیافراگمی

داخل دیافراگم یک جا برای یک گیره قرار دارد که این گیره از قسمت بالا به المان فشاری با نام کمپرسور (المان تامین نیرو) متصل می شود. برای باز کردن شیر و افزایش جریان، کمپرسور توسط استم شیر به سمت بالا میرود. برای توقف یا کاهش جریان، کمپرسور پایین می آید و دیافراگم به پایین شیر (روی سیت) انطباق میابد.

شیرهای دیافراگمی برای کنترل جریان سیالات حاوی جامدات معلق عالی هستند و دارای انعطاف پذیری نصب در هر موقعیتی هستند. شیرهای دیافراگمی نوع با برآمدگی (Weir-type) نسبت به شیرهای دیافراگمی مستقیم یا بدون برآمدگی در تعدیل جریان throttling بهتر عمل می کنند، زیرا طراحی نواحی قطع در امتداد سیت، موجب ایجاد مشخصه عملکردی کوییک اوپنینگ یا باز شوندگی سریع (quick-opening) میشود.

شیر دیافراگمی شامل چه اجزائی است؟

شیر دیافراگمی از اجزاء زیرتشکیل میشود:

• بدنه که این جزء استم، کمپرسور و بونت را شامل میشود
• اکچویتور
• دیافراگم
• گیره که عنصر فشاری (کمپرسور) را به دیافراگم متصل مینماید

مزایا و معایب شیرهای دیافراگمی

در این قسمت به بررسی مزایا و معایب این نوع شیرها میپردازیم.

مزایای شیر دیافراگمی

• کاملا پاک و تمیز هستند
• دارای سیلینگ محکم و بدون نشتی
• قطعی کامل
• تعمیرات و نگهداری راحت
• تعمیرات میتواند بدون توقف عملکرد خط لوله انجام شود
• کاهش قابل توجه نشت به محیط

معایب بکارگیری شیر دیافراگمی

• محدودیت دمایی (-60 تا 450˚ F)
• فشار محدود (تقریبا تا 300psi)
• برای عملکرد مولتی ترن نمیتوان بکار برد
• بدنه آنها لازم است از مواد ضد خورندگی باشد

معرفی شیر دیافراگمی ساندرز

 برند شیر دیافراگم ساندرز واقع در انگلیس می باشد و این شیر با توجه به نوع سیال و فشار و درجه حرارت آن با جنس و دیافراگم مختلف تولید می شوند که شیر دیافراگمی تفلونی ساندرز و شیر دیافراگمی لاستیکی ساندرز بیشترین سهم از تولید آن را دارند.

قیمت شیر دیافراگمی ساندرز با توجه به جنس و سایز و نوع اتصال آن مختلف است. شیر دیافراگمی ساندرز قابلیت مونتاژ عملگر پنوماتیک و برقی را دارد و این شیر را می توان در مکانیزاسیون صنایع بکار برد.

مشخصات شیر دیافراگمی ساندرز

در این قسمت به مشخصات کلی شیر دیافراگمی ساندرز میپردازیم. ابتدا بهتر است از بدنه شیر و سایزها و کاربردهای آن شروع کنیم.

بدنه استاندارد دو راهه (Standard 2-Way Bodies)

بدنه شیر دو راهه استاندارد %D
