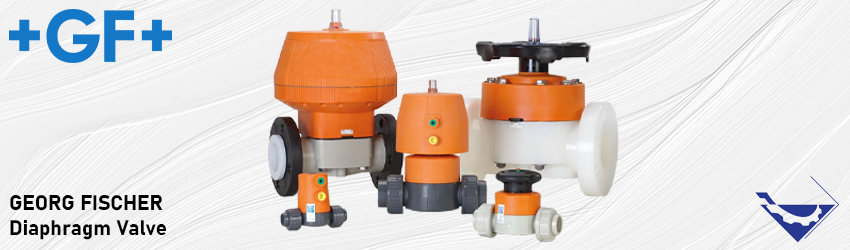

شیر دیافراگمی برند جورج فیشر
هدف ما در این مطلب معرفی شیر دیافراگمی برند جورج فیشر است. طبق روال معمول ابتدا به بررسی کلی شیر دیافراگمی میپردازیم.
شیر دیافراگمی چیست؟
شیرهای دیافراگمی نام خود را از یک دیسک انعطاف پذیر میگیرند که با یک سیت در بالای بدنه ولو تماس پیدا میکند و یک آب بندی محکم ایجاد میکند. دیافراگم یک عنصر انعطاف پذیر است و عملکرد آن از طریق فشار است. این فشار برای باز کردن، بستن یا کنترل یک شیر نیرو را منتقل می کند. شیرهای دیافراگمی مانند شیرهای پینچ هستند، با این تفاوت که دارای دیافراگم الاستومری، به جای پوشش الاستومری در بدنه شیر، برای بستن یا کم کردن نرخ جریان هستند.
طرز عملکرد شیر دیافراگمی

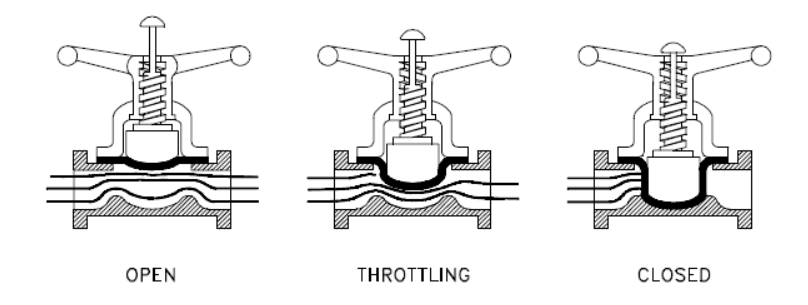

دیافراگم توسط یک گیره که در دیافراگم قرار دارد به یک کمپرسور (المان تامین نیرو) متصل می شود. برای شروع یا افزایش جریان، کمپرسور توسط میل شیر به سمت بالا حرکت می کند. برای متوقف کردن یا کند کردن جریان، کمپرسور پایین می آید و دیافراگم به پایین شیر فشار منطبق می شود.
شیرهای دیافراگمی برای کنترل جریان سیالات حاوی جامدات معلق عالی هستند و دارای انعطاف پذیری نصب در هر موقعیتی هستند. شیرهای دیافراگمی نوع مانع دار (Weir-type) نسبت به شیرهای دیافراگمی مستقیم در throttling (محدود کردن جریان) بهتر عمل می‌کنند، زیرا طراحی نواحی قطع در امتداد سیت، موجب ایجاد مشخصه عملکردی یک شیر بازشو سریع (quick-opening) میشود.
اجزاء یک شیر دیافراگمی
شیر دیافراگمی متشکل از اجزاء زیر است:
- بدنه که خود شامل استم، کمپرسور و بونت است
- اکچویتور که میتواند از انواع مختلفی مانند هندویل، پنوماتیک و یا سایر انواع باشد.
- دیافراگم
- گیره که عنصر فشاری (کمپرسور) را به دیافراگم متمصل می کند
انواع اتصال در یک شیر دیافراگمی
- پیچی
- فیتینگ فشاری
- فلنجی
- کلمپی
- فیتینگ تیوبی
- سوکت جوشی
مزایای شیر دیافراگمی
- کاملا تمیز
- آب بندی محکم و بدون نشتی
- قطع کامل
- نگهداری آسان
- تعمیرات میتواند بدون توقف خط لوله انجام شود
- کاهش نشت به محیط
معایب بکارگیری شیر دیافراگمی
- دارا بودن رنج دمای محدود (60- تا ˚450 فارنهایت)
- محدودیت فشار (تقریبا تا 300psi)
- برای عملکرد مولتی ترن نمیتواند بکار رود
- بدنه آنها باید از مواد ضد خورندگی باشد
مشخصات و ویژگی های شیر دیافراگمی برند جورج فیشر
در این قسمت به بررسی ویژگی ها و مشخصات شیر دیافراگمی برند جورج فیشر میپردازیم. ویژگی ها و مشخصات کلی شیر دیافراگمی برند جورج فیشر تایپ 317 از قرار زیر است:
- نوع دستی با اتصال فلنجی.
- بدنه PVC، CPVC (تا 4 اینچ)، پلی پروپیلن، پلی پروپیلن طبیعی، SYGEF-PVDF یا SYGEF-PVDF HP در اندازه های 1/2 تا 6 اینچ (20 میلی متر تا 160 میلی متر).
- بدون توجه به نصب، جریان سیال در هر جهت میتواند باشد.
- سوراخ فلنج ها مطابق الگوی ANSI کلاس 150 است
- دیافراگم از جنس EPDM یا PTFE برای شیرهای PVC، CPVC و پلی پروپیلن. دیافراگم PTFE برای شیرهای SYGEF-PVDF
- قسمتهای بالایی شیر PP GF 30 (پلی پروپیلن تقویت شده با الیاف شیشه).
- چرخ دستی (هندویل) PP (PVC برای 3 اینچ و 4، PPTSG برای 6 اینچ).
- سیلینگ هندویل از PE
- اندیکاتور موقعیت شیر از PE
- پیچهای اسمبل از فولاد زد زنگ (304)
