فلومتر مغناطیسی زیمنس

توضیحات

فلومتر مغناطیسی زیمنس (Electromagnetic flow meter)، یکی از پرکاربردترین انواع فلومتر حجمی است که با محاسبه سرعت عبوری سیال از مقطع لوله در واحد زمان، مقدار جریان عبوری سیال را اندازه گیری می کند.

شرکت زیمنس (Siemens) طیف گسترده ای از فلومترهای الکترومغناطیسی با کیفیت بالا را در خط تولید SITRANS FM خود ارائه می دهد. این فلومترها راه حل های اندازه گیری جریان ساده، انعطاف پذیر و قابل اعتماد را برای کاربردهای مختلف فراهم می کنند.

فلومترهای مغناطیسی بر اساس قانون القای فارادی یا نیروی الکترومغناطیسی مقدار فلوی عبوری سیالات مایع را محاسبه می کنند. به همین جهت فلومتر های مغناطیسی فقط برای سرویس هایی که سیالات رسانا باشند کاربرد دارند. در ادامه  این مطلب به توضیح یکی از انواع مدل های فلومتر یعنی فلومتر های مغناطیسی شرکت زیمنس اشاره می کنیم و انواع آن را  ذکر خواهیم کرد.

معرفی فلومتر مغناطیسی یا مگنتیک

فلومتر یا دبی سنج مغناطیسی یکی از مهمترین تجهیزات برای کنترل و نظارت بر فرآیندهای صنعتی است. از این تجهیزات برای اندازه گیری جریان حجمی مایعات رسانا استفاده می شود.

آنها در بسیاری از صنایع نظیر صنایع نفت و گاز، صنایع شیمیایی، صنایع آب و فاضلاب کاربرد های فراوانی داشته و یکی از مهمترین تجهیزات کنترلی محسوب می شوند. نوع سیال، شرایط دما و فشار فرآیندی، دقت اندازه گیری، سایز خط لوله و بسیاری از عوامل و پارامترهای دیگر در انتخاب و طراحی یک فلومتر مناسب نقش خواهند داشت.

فلومترهای  الکترومغناطیسی بر اساس قانون القای الکترومغناطیسی فارادی عمل می کنند. در واقع هنگامی که یک سیال رسانا از طریق میدان مغناطیسی ایجاد شده توسط دبی سنج جریان می یابد، ولتاژی تولید می شود که متناسب با نرخ جریان است.

این فلومترها مجهز به دو الکترود می باشند که در تماس با سیال فرآیندی قرار می گیرد. این الکترودها ولتاژ ناشی از جریان سیال رسانا را اندازه گیری می کنند. در نهایت با اندازه گیری ولتاژ تولید شده و مشخصات سیال، فلومتر می تواند جریان سیال عبوری از لوله را محاسبه کند.

انواع فلومتر بر اساس محاسبه جریان عبوری

فلومترها دارای انواع مختلفی بر اساس نوع اندازه گیری جریان عبوری می باشند که در ادامه به معرفی آنها اشاره خواهیم کرد:

1.اندازه گیری بر اساس سرعت

فلومترهایی که بر اساس اندازه گیری سرعت عبوری سیال، حجم عبوری سیال که در واجد زمان از لوله میگذرد را محاسبه می کنند. فلومترهای مغناطیسی (Magnetic Flowmeter)، فلومترهای توربینی (Turbine Flowmeter) و فلومترهای ورتکس یا گردابی (Vortex) از این دست فلومتر می باشند که با محاسبه سرعت عبوری مقدار فلوی سیال را اندازه گیری می کنند.

فلومترهایی که سرعت و حجم عبوری سیال در واحد زمان را محاسبه می کنند به فلومتر های حجمی معروف هستند. فلومتر های جابجایی مثبت (Positive Displacement Flowmeter)، فلومترهای سطح مقطع متغیر یا روتامتر (Variable Area Flowmeter) با اندازه گیری مقدار حجم عبوری از مقطع لوله در واحد زمان مقدار فلوی عبوری را تعیین می کنند.

2.اندازه گیری بر اساس اختلاف فشار

اندازه گیری بر اساس اختلاف فشار یکی از قدیمی ترین روش های اندازه گیری فلوی سیالات است. با ایجاد یک افت فشار در خط لوله و اندازه گیری فشار در قسمت های کم فشار و پرفشار میتوان مقدار فلوی عبوری در واحد زمان را محاسبه کرد. اوریفیس پلیت (Orifice Plate) و فلو نازل (Flow Nozzle) و فلومترهای ونتوری (Venturi Flow meter) از این دست فلومترها محسوب می شوند.

3.اندازه گیری بر اساس جرم

و در آخر فلومتر هایی که مستقیما مقدار جرم عبوری سیال در واحد زمان را مستقل شرایط دمایی و فشاری سیال محاسبه می کنند به فلومتر های جرمی معروف هستند. فلومترهای جرمی کوریولیس (Coriolis Flowmeter) و فلومترهای جرمی حرارتی (Thermal Mass Flowmeter) از این دست فلومترها به شمار می روند.

انواع فلومتر مغناطیسی زیمنس

فلومتر های مغناطیسی زیمنس با نام تجاری SITRANS FM به بازار های جهانی عرضه می شوند. این فلومترها دارای دقت اندازه گیری %0.2 و تاییدیه های محیط های خطرناک ATEX و آب آشامیدنی می باشند.

سنسورهای اندازه گیری جریان زیمنس مدل SITRANS FM مناسب استفاده در همه صنایع و فرآیندها می باشند. همچنین طراحی ماژولار و انعطاف پذیر سنسور های اندازه گیری فلو، به سادگی این امکان را فراهم می کند که با انواع ترانسمیترها با قابلیت های گوناگون استفاده شود.

فلومتر مگنتیک SIEMENS یکی از تجهیزات بسیار پرمصرف و رایج برای اندازه گیری جریان آب است. انواع مختلفی از الکترود (سنسور) و ترانسمیتر برای فلومتر مغناطیسی زیمنس در دسترس است. انواع مدلهای فلومتر مگنتیک زیمنس به شرح زیر است:

• 1.فلومتر زیمنس SITRANS FM MAG 1100: طراحی ویفری بدون فلنج با فولاد ضد زنگ مقاوم در برابر خوردگی برای مصارف صنعتی عمومی
• 2.فلومتر زیمنس SITRANS FM MAG 1100 F: مناسب صنایع غذایی و آشامیدنی و داروسازی
• 3.فلومتر زیمنس SITRANS FM MAG 3100: ساختار کاملاً جوش داده شده با طیف گسترده ای از اندازه های موجود
• 4.فلومتر زیمنسSITRANS FM MAG 3100 P: طراحی ویژه برای مقاومت در برابر محیط های سخت در صنایع فرآیندی و شیمیایی
• 5.فلومتر زیمنس SITRANS FM MAG 5100 W: برای تمام کاربردهای آب و فاضلاب
• 6.فلومتر زیمنس SITRANS FMS500: مناسب برای تمام کاربردهای آب

در جدول زیر مهمترین مشخصات فنی هر 6 مدل فلومتر مغناطیسی از برند زیمنس ذکر شده است. جهت کسب اطلاعات بیشتر میتوانید به کاتالوگ محصولات مراجعه نمایید یا با کارشناسان تجهیز صنعت تماس بگیرید.

مدل فلومتر مغناطیسی زیمنس	سایز	کلاس دقت	فشار فرآیندی	دمای سیال	الکترود	جنس لاینر	جنس بدنه	تاییدیه ها
SITRANS FM MAG 1100	DN 2 تا DN 100 (1/12 اینچ تا 4 اینچ)	%0.2 و %0.4 برای آستری با جنس PFA	حداکثر 40 بار (حداکثر 580 psi)	30- تا 200 درجه سانتی گراد	پلاتینیوم، هستلوی	سرامیک، PFA	SS 316L	ATEX - 2 GD Zone 1, FM Class 1 div 2
SITRANS FM MAG 1100 F	DN 10 تا DN 100 (3/8 اینچ تا 4 اینچ)	%0.2 و %0.4 برای آستری با جنس PFA	حداکثر 40 بار (حداکثر 580 psi)	30- تا 150 درجه سانتی گراد	پلاتینیوم، هستلوی	سرامیک، PFA	SS 316L	ATEX - 2 GD Zone 1, FM Class 1 div 2 3A
SITRANS FM MAG 3100	DN 15 تا DN 2000 (½ اینچ تا 78 اینچ)	%0.2	حداکثر 100 بار (حداکثر 1450 psi)	40- تا 180 درجه سانتی گراد	پلاتینیوم، هستلوی، تیتانیوم، تنتلوم، 316Ti	Neoprene، EPDM ،PTFE، PFA ،Ebonite ،Linatex	فولاد کربنی (AISI 304) با پوشش اپوکسی دو جزئی مقاوم در برابر خوردگی یا فلنج و بدنه صیقلی AISI 316 L	E.g.: ATEX, FM, CSA, CT and Drinking Water approvals
SITRANS FM MAG 3100 P	DN 15 تا DN 300 (½ اینچ تا 12 اینچ)	%0.2	حداکثر 40 بار (حداکثر 580 psi)	20- تا 150 درجه سانتی گراد	هستلوی C22 و C276	PTFE، PFA	فولاد کربنی (AISI 304) با پوشش اپوکسی دو جزئی مقاوم در برابر خوردگی	ATEX - 2 GD Zone 1, FM / CSA Class 1 div 2
SITRANS FM MAG 5100 W	DN 15 تا DN 2000 (1 اینچ تا 78 اینچ)	%0.2	حداکثر 16 بار (حداکثر 150 psi)	10- تا 70 درجه سانتی گراد	هستلوی C-276 الکترودهای زمینی داخلی	EPDM, NBR, Hard Rubber, Ebonite	فولاد کربنی، با پوشش اپوکسی دو جزئی مقاوم در برابر خوردگی	MCERTS Sira Certificate No. MC080136/09
SITRANS FMS500	DN 15 تا DN 1200 (1/2 اینچ تا 48 اینچ)	0.4%	حداکثر 40 بار (حداکثر 580 psi) (بسته به اندازه سنسور)	-10 تا 70 درجه سانتی گراد (14 تا 158 درجه فارنهایت)	هستلوی C-276 الکترودهای زمینی	EPDM و NBR	فولاد کربنی، با پوشش اپوکسی دو جزئی مقاوم در برابر خوردگی	EPDM: WRAS, NSF/ANSI Standard 61, DVGW 270, AS/NZS 4020, GB/T 5750, ACS and BelgAqua

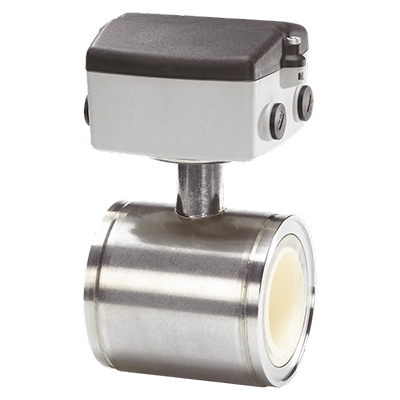

فلومتر مغناطیسی زیمنس SITRANS FM MAG 1100

فلومتر مغناطیسی زیمنس مدل SITRANS FM MAG 1100 یک فلومتر از جنس بدنه استنلس استیل با آستری (لاینر) و الکترودهای بسیار مقاوم است. این مدل فلومتر زیمنس حتی برای سخت‌ترین شرایط فرآیندی نیز مناسب خواهد بود.

همچنین با انواع ترانسمیترهای  MAG زیمنس مدل SITRANS FM MAG 5000 (مقرون به صرفه، دقت + 0.4 درصد نرخ جریان) و SITRANS FM MAG 6000 (ارتباط باس و دقت + 0.2 درصد نرخ جریان) و SITRANS FM MAG 5000I ( محفظه Alu و دقت + 0.2٪ از نرخ جریان) قابل استفاده می باشند.

این مدل فلومترها در صنایع فرآیندی، صنایع شیمیایی، خمیر و کاغذ کاربرد دارند. برخی دیگر از ویژگی های این مدل فلومتر زیمنس عبارتنداز:

• 1.طراحی ویفر فشرده مطابق با استانداردهای فلنج EN 1092، DIN و ANSI
• 2.دارای نسخه دمای بالا تا 390 درجه فارنهایت
• 3.جنس لاینر و الکترودها بسیار مقاوم برای استفاده با شدیدترین سیالات فرآیندی
• 4.Plug & Play امکان تعویض و راه اندازی آسان ترانسمیتر در محل در عرض چند دقیقه
• 5.کالیبراسیون منظم SITRANS FM Verificator دقت را در میدان تضمین می کند.

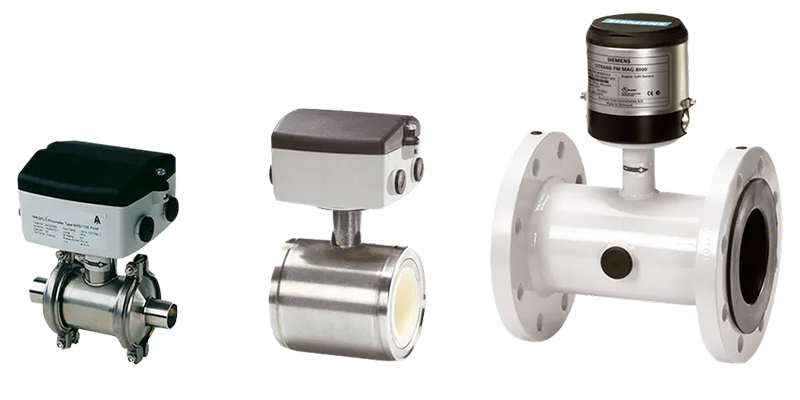

فلومتر مغناطیسی زیمنس SITRANS FM MAG 1100F

فلومتر مغناطیسی زیمنس مدل SITRANS FM MAG 1100 F برای صنایع غذایی و آشامیدنی و داروسازی طراحی و تولید شده است. این فلومتر با اتصالات فرآیندی بهداشتی (hygienic) و انعطاف پذیر  در دسترس است.

این فلومتر با انواع ترانسمیتر های MAG مدل  SITRANS FM MAG 5000 و SITRANS FM MAG 6000و SITRANS FM MAG 6000I به کار می رود. برخی دیگر از ویژگی های این مدل فلومتر مگنتیک به شرح زیر است:

• 1.دارای تصالات فرآیندی انعطاف پذیر و منحصر به فرد
• 2.طراحی بهداشتی برای تمیز کردن CIP/SIP
• 3.انواع متریال لاینر برای کاریرد در صنایع غذایی و داروسازی

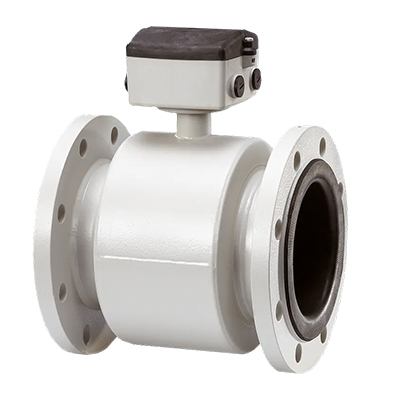

فلومتر مغناطیسی زیمنس SITRANS FM MAG 3100

فلومتر مغناطیسی زیمنس مدل SITRANS FM MAG 3100 یک فلومتر الکترومغناطیسی با طیف گسترده ای از آستری ها، الکترود و با الکترودهای زمین به عنوان استاندارد است. این نوع فلومتر زیمنس در صنایع فرآیندی، شیمیایی و فولاد نیز مورد استفاده قرار می گیرد. ویژگی های این مدل فلومتر زیمنس در موارد زیر ذکر می شود:

• 1.ساختار کاملا جوش داده شده و بسیار مقاوم که می تواند در شرایط فرآیندی خاص با استفاده از الکترودهای اندازه گیری مقاومت کند.
• 2.دارای تاییدیه برای کاربرد در جوهای بالقوه انفجاری
• 3.نسخه با دمای بالا تا 356 درجه فارنهایت
• 4.طیف وسیعی از متریال لاینر و الکترود برای کاربردهای مختلف

فلومتر مغناطیسی زیمنس SITRANS FM MAG 3100P

فلومتر مغناطیسی زیمنس مدل SITRANS FM MAG 3100 P مناسب صنایع شیمیایی و فرآیندی طراحی است. برخی از ویژگی های این نوع فلومتر عبارت است از:

• 1.مقاوم در برابر دما تا 302 درجه فارنهایت
• 2.دارای تاییدیه برای استفاده در جوهای بالقوه انفجاری
• 3.الکترودهای زمین یکپارچه – برای بسیاری از کاربردها نیازی به حلقه اتصال زمین نیست.
• 4.ساختار کاملا جوش داده شده و مقاوم در برابر شرایط فرآیندی مختلف

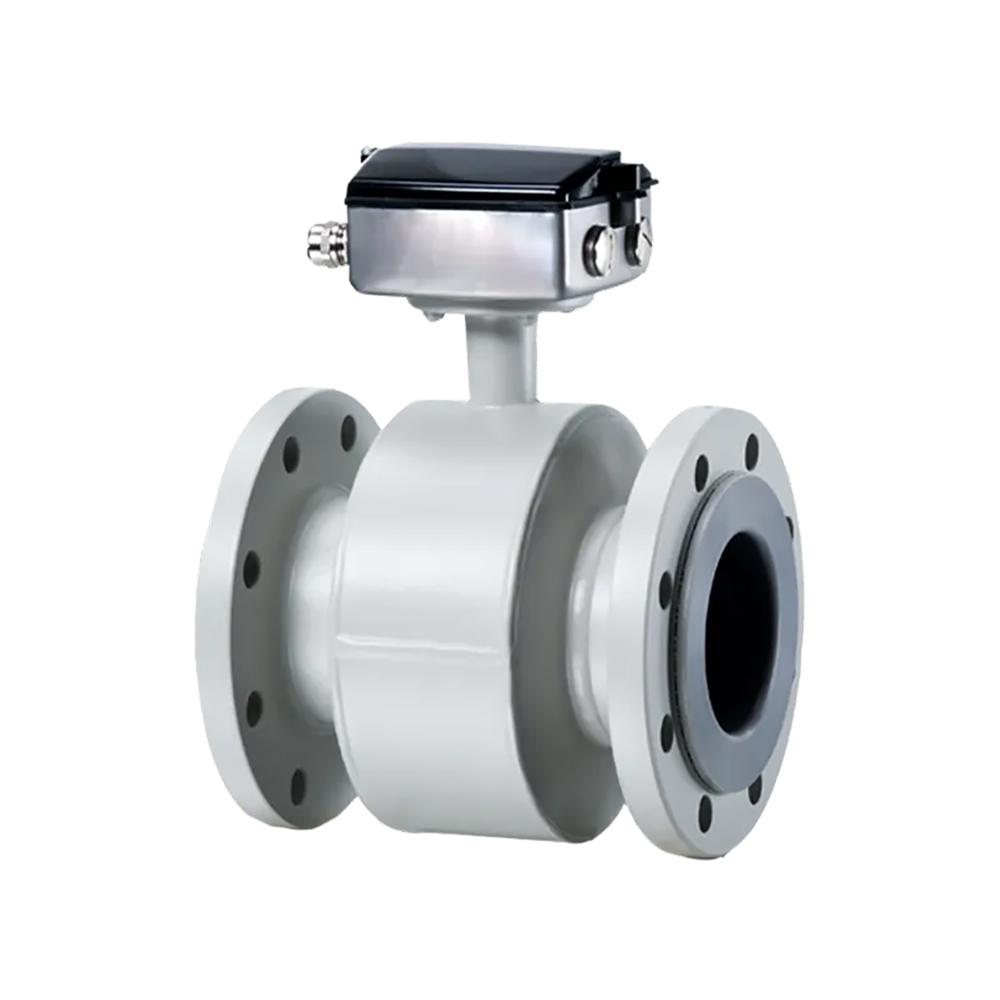

فلومتر مغناطیسی زیمنس SITRAN FM MAG 5100W

فلومتر مغناطیسی زیمنس مدل SITRANS FM MAG 5100 W با آسترهای از جنس لاستیک سخت (NBR-hard rubber) یا ebonite و EPDM یک فلومتر برای همه کاربردهای آب است. از این فلومتر در شبکه توزیع آب، فاضلاب و به عنوان فلومتر آب انتقال مالکیت (custody) یا خنک کننده استفاده می شود. برخی دیگر از ویژگی های این مدل عبارتنداز:

• 1.قابلیت نصب Zero Up و Zero Down
• 2.لاینر مخصوص کاربردهای آب آشامیدنی با تاییدیه خاص
• 3.افزایش دقت جریان کم برای تشخیص نشتی آب (لاینر NBR یا EPDM)
• 4.مناسب برای نصب زیرزمینی و غوطه وری دائم (IP68) یا نصب زیر آب
• 5.الکترودهای زمین یکپارچه – برای بسیاری از کاربردها نیازی به حلقه اتصال زمین نیست

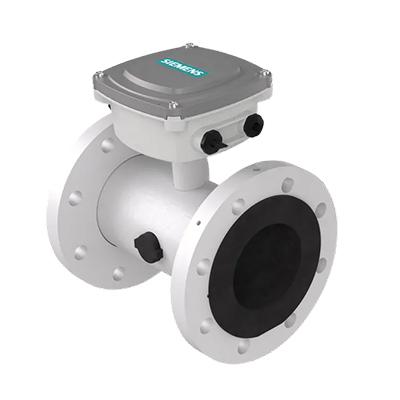

فلومتر مغناطیسی زیمنس SITRANS FMS500

این مدل فلومتر مگنتیک با لاینر یا آستری از جنس لاستیکی سخت NBR و EPDM برای کاربردهای مختلف آبی مانند شبکه توزیع آب و فاضلاب طراحی شده است. علاوه بر این همراه با ترانسمیتر SITRANS FMT020 به کار می رود.

ترانسمیتر SITRANS FMT020 راه حلی مقرون به صرفه و مقاوم برای طیف وسیعی از کاربردها با دقت و عملکرد بالا است. این مدل فلومتر همانند سری فوق قابلیت نصب Zero Up و Zero Down، مناسب برای نصب زیرزمینی و غوطه وری دائم (IP68) یا نصب زیر آب و دارای آستری لاستیکی NBR برای تمام کاربردهای آب و فاضلاب است.

عوامل تاثیرگذار بر قیمت فلومتر مغناطیسی زیمنس

قیمت فلومترهای مغناطیسی زیمنس را تحت تاثیر عوامل مختلفی قرار می گیرد. در ادامه برخی از مهمترین عوامل تاثیرگذار بر قیمت فلومتر مگنتیک زیمنس ذکر شده است:

• مدل و مشخصات فنی: مدل و مشخصات فنی دبی سنج مغناطیسی می تواند تاثیر زیادی بر قیمت آن داشته باشد. ویژگی هایی مانند اندازه، متریال ساخت، دقت، پروتکل های ارتباطی و غیره همگی می توانند قیمت فلومتر را تغییر دهند.
• اندازه و محدوده جریان: فلومترهای مغناطیسی با اندازه بزرگتر که برای دبی بالا طراحی شده اند ممکن است گرانتر از فلومترهای کوچکتر برای دبی پایین تر باشند.
• متریال ساخت: متریال به کار رفته در ساخت سنسور و لاینر فلومتر می تواند بر قیمت آن تاثیر بگذارد. برای مثال، فلومترهای ساخته شده از هستلوی و استنلس استیل برای سیالات خورنده ممکن است هزینه بیشتری داشته باشند.
• دقت و کالیبراسیون: فلومترها با کلاس دقت بالاتر و قابلیت‌های کالیبراسیون پیشرفته ممکن است در مقایسه با مدل‌های استاندارد قیمت بالاتری داشته باشند.
• پروتکل‌های ارتباطی: فلومترهای مغناطیسی با قابلیت‌های ارتباطی پیشرفته مانند هارت، مدباس یا پروفیباس، ممکن است قیمت بالاتری نسبت به مدل‌های پایه با گزینه‌های ارتباطی محدود داشته باشند.
• گواهینامه ها و تاییدیه ها: فلومترهایی که استانداردها یا گواهینامه های خاص صنعتی را برآورده می کنند ممکن است به دلیل آزمایش های اضافی و الزامات مربوطه قیمت بالاتری داشته باشند.

خرید و فروش فلومتر مغناطیسی زیمنس

فلومترهای مگنتیک زیمنس در طیف وسیعی از صنایع مانند صنایع آب و فاضلاب، فرآیندی، شیمیایی، مواد غذایی و آشامیدنی، داروسازی و غیره مورد استفاده قرار می گیرند. همچنین آنها می توان با طیف گسترده ای از مایعات رسانا، از جمله آب تمیز، کثیف، یا فاضلاب، و همچنین مواد شیمیایی، دارویی و دوغاب استفاده کرد.

زیمنس انواع مدل های مختلف فلومتر مغناطیسی را با اندازه ها، مواد و ویژگی های متفاوت ارائه می دهد تا با طیف وسیعی از نیازهای کاربردی مطابقت داشته باشد. محصولات زیمنس به دلیل دوام و طول عمر خود شناخته شده اند و طول عمر بالایی را برای فلومتر مغناطیسی فراهم می کنند.

تجهیزصنعت بزرگترین تامین کننده و وارد کننده انواع فلومتر های مغناطیسی، کوریولیس و ورتکس از برند SIEMENS در کشور است. انواع فلومتر های مگنتیک زیمنس در سایز های مختلف “2 تا “36 در انبار محصولات این شرکت موجود و با بهترین کیفیت و قیمت مناسب به فروش می رسد.

جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و  استعلام قیمت فلومتر ها با کارشناسان فروش و فنی ما تماس حاصل فرمایید.
