لیمیت سوئیچ باکس KGSY

لیمیت سوئیچ باکس KGSY چیست؟

لیمیت سوئیچ باکس KGSY یکی از تجهیزات کلیدی و پرکاربرد در سامانه‌ های اتوماسیون و کنترل صنعتی است که به عنوان یک تجهیز جانبی روی اکچویتورهای پنوماتیک رک پینیون نصب می‌ شود. این تجهیز، ساخت برند معتبر KGSY کشور چین بوده و وظیفه اصلی آن تشخیص و اعلام موقعیت شیرهای صنعتی به‌ صورت دقیق و لحظه‌ای است.

عملکرد اصلی لیمیت سوئیچ باکس ارائه بازخورد (Feedback) از وضعیت باز (Open) یا بسته (Close) بودن ولو به اتاق کنترل و اپراتور است. این کار هم به صورت نمایشگر مکانیکی یا دیداری (Position Indicator) و هم در برخی مدلها با ارسال سیگنال الکتریکی به سیستم‌ های کنترلی مانند PLC یا DCS انجام می‌ شود.

در ساختار این تجهیز، سوئیچ‌ های مکانیکی یا القایی برای تشخیص موقعیت نهایی شیر تعبیه شده‌اند. زمانی که ولو در وضعیت کاملاً باز یا کاملاً بسته قرار گیرد، سوئیچ مربوطه فعال شده و سیگنالی دیجیتالی به اتاق کنترل ارسال می‌ کند. این فرآیند باعث پایش مداوم عملکرد شیرآلات و جلوگیری از خطاهای عملیاتی در صنایع گاز، نفت، پتروشیمی، آب و فاضلاب، غذایی و دارویی می‌ شود.

به دلیل طراحی مقاوم در برابر شرایط سخت محیطی و برخورداری از استانداردهای ایمنی و ضد انفجار، لیمیت سوئیچ باکس KGSY گزینه‌ای ایده‌آل برای محیط‌ های صنعتی با حساسیت بالا محسوب می‌ شود. هدف از این مقاله آشنایی با انواع، مشخصات فنی، کاربردها و نکات مهم خرید لیمیت سوئیچ باکس KGSY است.

مشخصات فنی لیمیت سوئیچ باکس KGSY

لیمیت سوئیچ باکس KGSY دارای تاییدیه ای ضد آب و ضد انفجار نظیرIP67 / IP66/ CE /SIL3/ NEMA4,4X,6 /CCC / EAC  ATEX / IECE می باشد. از دیگر مزایای این لیمیت سوئیچ ها میتوان به نصب آسان و سریع آنها اشاره کرد. برخی از ویژگی های کلیدی لیمیت سوئیچ باکس KGSY عبارتنداز:

• متریال: پلاستیکی، آلومینیومی یا استنلس استیل 304 و 316
• درجه حفاطت بدنه: IP67 و IP66 و IP65
• نوع سوئیچ: مکانیکی DPDT وSPDT یا مجاورتی (پراکسیمیتی)
• تاییدیه های ضدانفجار: EXD و EXI

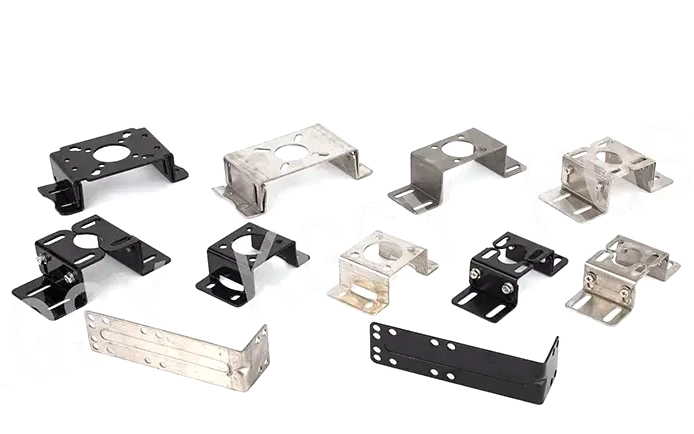

• متریال براکت نصب: کربن استیل، آلومینیوم، اتسنلس استیل 304، پلی آمید
• سایز کابل ورودی: G1/4 و G1/2 و G3/4 و NPT1/2 و NPT 3/4 و M20 و M22 و M25 و M26

بدنه (Enclosure) لیمیت سوئیچ باکس‌ ها در صنایع مختلف با توجه به شرایط محیطی و نیازهای ایمنی، از متریال متنوعی تولید می‌ شوند و دارای کلاس‌ های حفاظتی متفاوتی هستند. این ویژگی‌ ها شامل مقاومت در برابر نفوذ آب، گرد و غبار و قابلیت ضد انفجار آنها می‌ شوند. کلاس های حفاظتی لیمت سوئیچ باکس های KGSY به شرح زیر است:

• درجه حفاظت بدنه IP66 / IP67: این کلاس‌ های حفاظتی نشان‌ دهنده مقاومت بالا در برابر نفوذ گرد و غبار و آب می باشند، به‌ طوری‌ که دستگاه می‌ تواند در محیط‌ های مرطوب یا در معرض پاشش آب به‌ خوبی عمل کند.

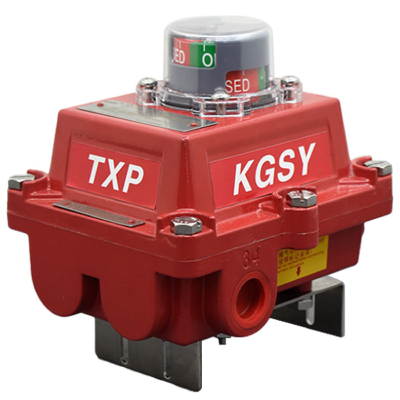

• ضد انفجار (Explosion Proof): لیمیت سوئیچ باکس‌ هایی با استانداردهای ضد انفجار مانند ATEX و IECEx برای استفاده در مناطق خطرناک با حضور گازها یا گرد و غبار قابل اشتعال طراحی شده‌ اند. این تجهیزات دارای بدنه‌ های مقاوم هستند که از جرقه‌ زنی داخلی جلوگیری می‌ کنند.

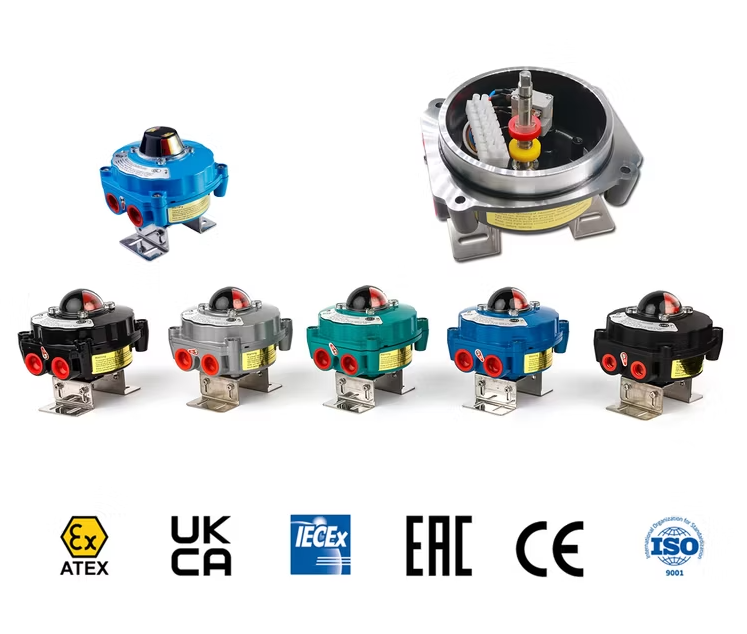

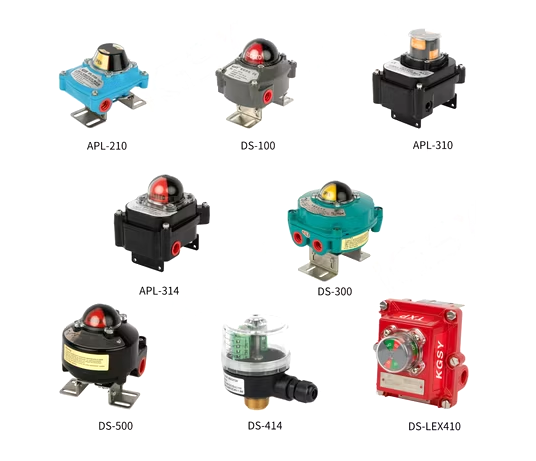

انواع لیمیت سوئیچ باکس KGSY

شرکت KGSY جهت نظارت دقیق و قابل اعتماد عملکرد شیرآلات صنعتی مجموعه ای از لیمیت سوئیچ ها را برای شیرآلات با حرکت مجرابند خطی (Linear) و روتاری (Quarter turn) طراحی کرده است. برخی از انواع رایج لیمیت سوئیچ باکس KGSY  در ادامه معرفی می شوند:

• لیمیت سوئیچ باکس KGSY مدل DK1XX
• لیمیت سوئیچ باکس KGSY مدل DK2XX
• لیمیت سوئیچ باکس KGSY مدل DK2XX-L
• لیمیت سوئیچ باکس KGSY مدل DK310
• لیمیت سوئیچ باکس KGSY مدل DK 314
• لیمیت سوئیچ باکس KGSY مدل DK200
• لیمیت سوئیچ باکس KGSY مدل DK 230
• لیمیت سوئیچ باکس KGSY مدل DS 3XX
• لیمیت سوئیچ باکس KGSY مدل DS3XX-A
• لیمیت سوئیچ باکس KGSY مدل ITS300
• لیمیت سوئیچ باکس KGSY مدل TPX410
• لیمیت سوئیچ باکس KGSY مدل APL210N
• لیمیت سوئیچ باکس KGSY مدل APL310N

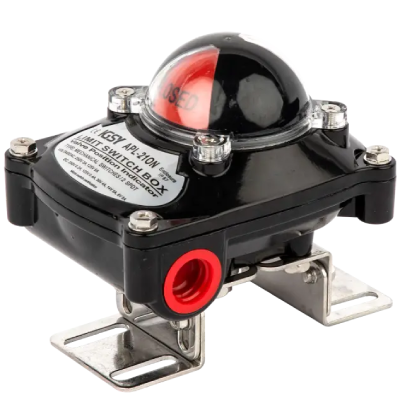

لیمیت سوئیچ باکس KGSY مدل DK1XX

لیمیت سوئیچ باکس DK1XX برای نظارت بر موقعیت شیرهای صنعتی در صنایع نفت و گاز، پتروشیمی، شیمیایی، غذایی و دارویی به کار می رود. این تجهیز با توجه به ویژگی‌ های ضدآب و ضدانفجار در محیط‌ های سخت و مستعد خطر به‌ خوبی عمل می‌ کند.

لیمیت سوئیچ باکس مدل DK1XX با متریال بدنه آلومینیوم و درجه حفاظت بدنه IP67 (ضدآب) تولید می شود. این مدل لیمیت سوئیچ دارای تاییدیه های ایمنی SIL3 و ضدانفجار CE و EXi می باشد.

این تجهیز در دمای محیط از 20- تا 80+ درجه سانتی گراد با کابل ورودی M20 یا NPT1/2 یا G1/2 مورد استفاده قرار می گیرد و متریال شفت آن از استنلس استیل 304 خواهد بود.

رنگ نمایش دهنده موقعیت باز یا بسته بودن در لیمیت سوئیچ میتواند زرد (OPEN) و قرمز (CLOSE) یا سبز (OPEN) و قرمز (CLOSE) انتخاب شود و درب نمایشگر آن به صورت صاف یا گرد می باشد.

مهمترین قسمت در لیمیت سوئیچ باکس DK1XX، نوع سوئیچ آن است که می تواند از سوئیچ مکانیکی (SPDT) یا سوئیچ مجاورتی بدون تماس مانند القایی یا مغناطیسی برای افزایش عمر مفید و کاهش نیاز به نگهداری طراحی شود.

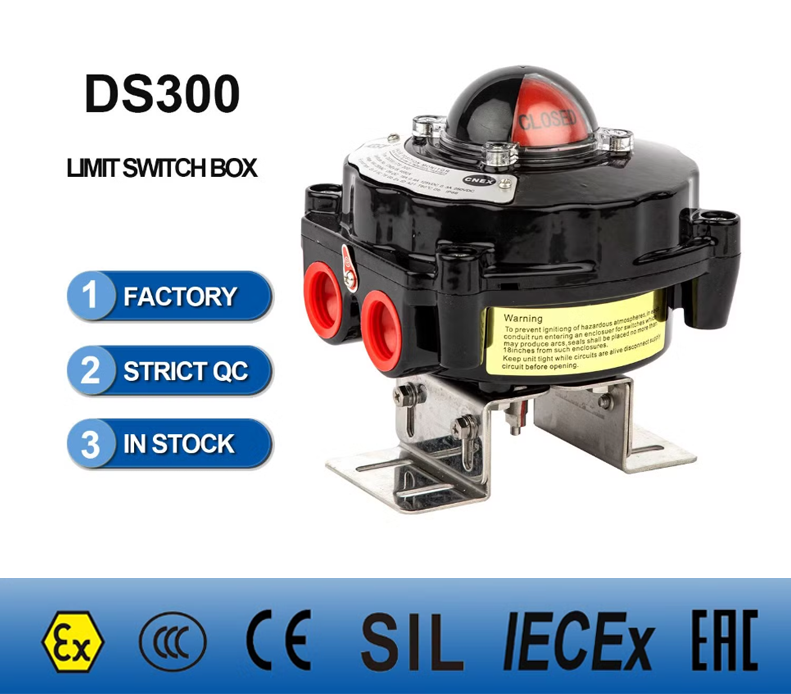

لیمیت سوئیچ باکس KGSY مدل DS3XX-A

لیمیت سوئیچ باکس KGSY مدل DS3XX-A با انواع سوئیچ مکانیکی (SPDT یا DPDT) و سوئیچ های مجاورتی با ریتنیگ مختلف عرضه می شود. این لیمیت سوئیچ عملکرد مطمئنی را در بازه دمایی از -20 تا +80 درجه سانتی‌ گراد مناسب برای شرایط محیطی مختلف ارائه می دهد.

لیمیت سوئیچ باکس مدل DS3XX-A با متریال بدنه آلومینیوم دارای تاییدیه های ایمنی SIL3 و ضد انفجار مانند CE و CCC و ATEX و EAC و IECEX و CLEX است.

شفت داخلی این لیمیت سوئیچ از استنلس استیل 304 برای مقاومت بالا در برابر خوردگی و دوام طولانی‌ مدت ساخته شده است. همانند مدل قبلی رنگ نمایش دهنده موقعیت باز یا بسته بودن می تواند زرد (OPEN) و قرمز (CLOSE) یا سبز (OPEN) و قرمز (CLOSE) انتخاب شود.

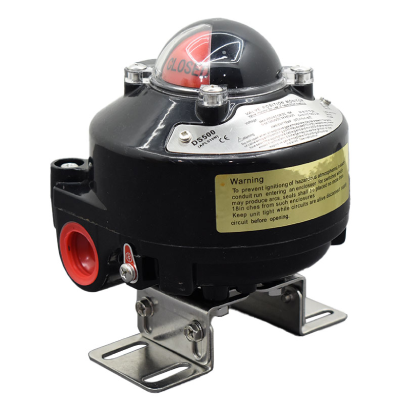

لیمیت سوئیچ باکس KGSY مدل DS5XX

بدنه این مدل در نسخه استاندارد از آلومینیوم مقاوم با درجه حفاظت IP66 ساخته شده و در صورت نیاز، به‌ صورت سفارشی با متریال استنلس استیل 316 نیز تولید می‌ گردد. این تجهیز قابلیت عملکرد در بازه دمایی 20- تا 80+ درجه سانتی‌ گراد را داشته و امکان استفاده از انواع ورودی کابل نظیر M20، NPT1/2، NPT3/4 و G3/4 را فراهم می‌ کند.

شفت لیمیت سوئیچ باکس به‌طور پیش‌فرض از استنلس استیل 304 ساخته شده و در نسخه سفارشی با استنلس استیل 316 عرضه می‌ شود. این مدل قابلیت تجهیز به انواع سوئیچ مکانیکی از جمله SPDT و DPDT یا سوئیچ های القایی Proximity را دارد.

لیمیت سوئیچ باکس DS5XX دارای گواهینامه‌ ها و تاییدیه‌ های معتبر بین‌ المللی از جمله SIL3، CE، EX، ATEX و CLEX است که آن را برای استفاده ایمن در محیط‌های پرخطر و مستعد انفجار مناسب می‌ سازد.

کاربردهای لیمیت سوئیچ باکس KGSY

لیمیت سوئیچ باکس KGSY با عملکرد پایدار و قابل اعتماد در طیف گسترده ای از صنایع فرآیندی مورد استفاده قرار می گیرد. این تجهیز هم نشانگر بصری موقعیت شیرآلات و هم سیگنال بازخورد الکتریکی را به PLC یا سیستم‌ های کنترلی ارائه می‌ دهد. برخی از صنایع رایج عبارتنداز:

• صنایع نفت و گاز
• صنایع شیمیایی و پتروشیمی
• نیروگاه ها
• صنایع دریایی
• صنایع عمومی

نکات مهم خرید لیمیت سوئیچ باکس KGSY

KGSY یک تولید کننده چینی از سال 2003 است که تخصص آن در زمینه تولید لیمیت سوئیچ باکس، شیر برقی، اکچویتور و تجهیزات جانبی شیرآلات صنعتی است.

محصولات این برند برای استفاده در سیستم های اتوماسیون صنعتی جهت نظارت و کنترل موقعیت شیرآلات طراحی می شوند. در هنگام خرید لیمیت سوئیچ باکس‌ های KGSY، توجه به مشخصات فنی زیر می‌ تواند به انتخاب مناسب‌ این تجهیزات کمک کند:​

1. متریال بدنه استنلس استیل، آلومینیوم و غیره متناسب با شرایط فرآیندی
2. نوع سوئیچ مکانیکی (SPDT) برای کاربردهای عمومی با قابلیت اطمینان بالا و سوئیچ‌ های مجاورتی (القایی یا مغناطیسی) بدون تماس مکانیکی، مناسب برای کاربردهایی با نیاز به عمر طولانی‌ تر
3. قابلیت انتخاب رنگ‌ های زرد (باز) و قرمز (بسته) یا سبز (باز) و قرمز (بسته) برای نمایش وضعیت شیر، با درب نمایشگر صاف یا گرد برای تطابق با نیازهای مختلف​
4. دمای فرآیندی و اطمینان از عملکرد مطمئن در شرایط دمایی مختلف
5. قابلیت اتصال با انواع ورودی‌ های M20، NPT1/2 یا G1/2 برای انعطاف‌ پذیری در نصب و نصب مستقیم روی اکچویتورهای پنوماتیکی بر اساس استاندارد NAMUR VDI/VDE-3845
6. تأییدیه‌ ها و استانداردهای ایمنی مانند سطح یکپارچگی ایمنی SIL3 و CE و EXi مطابق با استانداردهای ایمنی برای محیط‌ های مستعد انفجار

تجهیز صنعت به عنوان برترین تامین کننده انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران، مجموعه ای از لیمیت سوئیچ باکس های KGSY را با بهترین کیفیت و قیمت مناسب به فروش می رساند.

این شرکت تنها نمایندگی برند چینی KGSY  در ایران است و طیف گسترده ای از محصولات آن نظیر لیمیت سوئیچ باکس، فیلتر رگلاتور، اکچویتور، شیر برقی و … را ارائه می کند. جهت کسب اطلاعات بیشتر در زمینه خرید، فروش و استعلام قیمت به روز لیمیت سوئیچ باکس KGSY با کارشناسان فروش ما تماس بگیرید.
