پرشر سوئیچ اسکواردی

توضیحات

پرشر سوئیچ اسکواردی یکی از انواع سوئیچ فشار پرمصرف و رایج در صنعت است که توسط شرکت Square D، یکی از بزرگترین تولیدکنندگان تجهیزات برقی، تولید می‌شوند. این سوئیچ‌ها برای استفاده در کاربردهای صنعتی و تجاری مختلف طراحی شده‌اند تا سطح فشار در سیستم‌های مایع را نظارت و کنترل کنند.

سوئیچ‌های فشار تجاری کلاس 9013، نوع F و نوع G، نمونه های رایجی از این برند هستند که در ادامه، هر کدام از سوئیچ‌های فشار کلاس 9013، نوع F و نوع G را مورد بررسی قرار می دهیم:

پرشر سوئیچ‌ های اسکواردی کلاس 9013، نوع F و نوع G

کلاس 9013 نوع F و نوع G سوئیچ‌های فشار تجاری هستند که برای کنترل تجهیزات کنترل تجاری مورد تأیید UL و گواهی CSA قرار دارند. خط 9013 نوع F از سوئیچ‌های فشار به عنوان تجهیزات کنترل تجاری و خط 9013 نوع G از سوئیچ‌های فشار به عنوان تجهیزات کنترل تجاری/صنعتی سبک گواهی دارند.

• سوئیچ فشار نوع FHG – PUMPTROL برای کنترل کمپرسورهای هوا برقی استفاده می‌شود و با دیافراگم فعال شده است و دارای کنتاکت هایی است که با افزایش فشار باز می‌شوند.
• سوئیچ فشار نوع FSG، FYG، FRG – PUMPTROL برای کنترل پمپ‌های آب برقی استفاده می‌شوند و دارای ویژگی‌های زیر است:
• نوع FSG، سوئیچ پمپ آب استاندارد است که برای همه نوع پمپ‌ها مناسب است: جت، شناور، رفت و برگشتی و غیره.
• نوع FYG برای پاسخگویی به نیروی بالا و فشار بالا طراحی شده است.
• نوع FRG برعکس عمل می‌کند: کنتاکت ها با کاهش فشار باز می‌شوند.

توجه شود که همه ی این مدل ها با دیافراگم عمل می کنند.

• سوئیچ فشار نوع G – PUMPTROL برای کنترل پمپ‌های آب و کمپرسورهای هوا برقی استفاده می‌شود. این سوئیچ دارای رتبه برقی بالاتری برای کنترل مستقیم موتورها در کاربردهای پمپ و کمپرسور است. سوئیچ نوع G با دیافراگم فعال شده است و دارای کنتاکت‌هایی است که با افزایش فشار باز می‌شوند.

دید کلی مشخصات فنی سوئیچ‌های فشار  کلاس 9013، نوع F و نوع G

در مورد سوئیچ‌های فشار تجاری کلاس 9013، نوع F و نوع G، می‌توان به موارد فنی زیر اشاره کرد:

نقاط عملکرد (تنظیمات):

هر سوئیچ فشار دو نقطه عملکرد دارد؛ یکی بر روی فشار صعودی و دیگری بر روی فشار نزولی. نقطه عملکرد بر روی فشار صعودی به عنوان نقطه تریپ یا قطع برای پمپ‌ها و کمپرسورها و نقطه عملکرد بر روی فشار نزولی به عنوان نقطه ریست یا وصل برای پمپ‌ها و کمپرسورها نامیده می‌شود. این نقاط عملکرد به عنوان “تنظیمات” سوئیچ نامیده می‌شوند.

نقطه تریپ (فشار صعودی)

نقطه ریست (فشار نزولی)

اختلاف فشار:

اختلاف فشار، تفاوت فشار بین نقطه تریپ (قطع) و نقطه ریست (وصل) است. این مقدار می‌تواند قابل تنظیم یا ثابت (غیر قابل تنظیم) باشد. به عنوان مثال: وصل 30 پی‌اس‌آی، قطع 50 پی‌اس‌آی، اختلاف 20 پی‌اس‌آی (50-30 پی‌اس‌آی).

محدوده فشار:

محدوده، محدوده فشاری است که در آن نقاط عملکرد (تنظیمات) قابل تنظیم هستند. محدوده سوئیچ فشار کلاس 9013 به نقطه عملکرد بر روی فشار صعودی (نقطه تریپ) مشترک است. اختلاف از تنظیم نقطه تریپ کم می‌شود.

در طول چرخه عملکرد عادی، فشار سیستم نباید حداکثر محدوده را بیشتر کند وقتی از یک سوئیچ با دیافراگم فعال شده استفاده می‌شود. این باعث کاهش قابل توجه عمر دیافراگم می‌شود.

حداکثر فشار مجاز:

عمر سوئیچ به مدت زمانی اشاره دارد که یک سوئیچ قادر است عملکرد صحیح خود را حفظ کند و به خوبی کار کند بدون ایجاد تغییر در خصوصیات عملکردی، تغییر در تنظیمات یا آسیب به دستگاه.

تغییرات ناگهانی فشاری ممکن است در یک سیستم هنگام راه‌اندازی ماشین یا به علت عملکرد شیرها رخ دهند. تغییرات ناگهانی فشاری در صورتی که در محدوده حداکثر فشار قابل قبول سوئیچ باشند، به طور عمومی برای عمر سوئیچ ضرر نمی‌رسانند.

اما برای سوئیچ‌های با عملکرد دیافراگمی (Diaphragm actuated)، توصیه می‌شود که به بیش از 10 تغییر ناگهانی فشاری در روز تحت فشار قرار نگیرند. تغییرات ناگهانی فشاری مکرر می‌توانند به طور قابل توجهی عمر دیافراگم را کاهش دهند.

بنابراین، برای حفظ عمر و عملکرد صحیح سوئیچ‌ها، مهم است که فشارهای متعدد و طوفانی که در سیستم ایجاد می‌شوند، در محدوده حداکثر فشار قابل قبول سوئیچ باشند و تعداد تغییرات ناگهانی فشاری متناسب با نوع سوئیچ رعایت شود. توصیه می‌شود که همیشه دستورالعمل‌های تولیدکننده را برای استفاده صحیح از سوئیچ‌ها و محدوده حداکثر فشار قابل قبول آنها رعایت کنید.

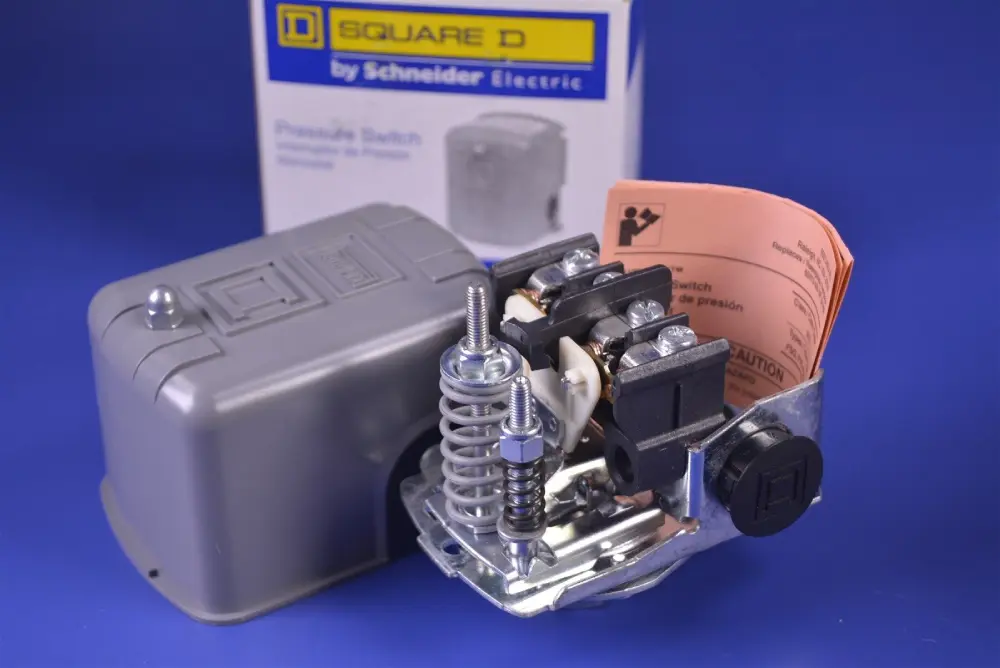

پرشر سوئیچ اسکواردی آب Square D FSG Pumptrol

سوئیچ فشار آب Square D مدل FSG Pumptrol کلاس 9013، مناسب برای کنترل انواع پمپ‌های آب با محرک برقی است. این سوئیچ‌های فشار FSG با فشار دیافراگم عمل می‌کنند و دارای کنتاکت هایی هستند که با افزایش فشار، باز می‌شوند. این سوئیچ‌های فشار مقاوم، سیستم‌ها را برای روشن و خاموش کردن پمپ در فشارهای تعیین شده نظارت می‌کنند.

ویژگی های پرشر سوئیچ اسکواردی FSG کلاس 9013 به شرح زیر است:

• دو پل (2 pole)، با ظرفیت 1-1/2 اسب بخار در ولتاژ 115 ولت و 2 اسب بخار در ولتاژ 230 ولت.
• قابلیت تنظیم نقاط شروع و پایان فشار (cut-in/out).
• حداکثر فشار مجاز 220 پوند بر اینچ مربع (psig).
• عملکرد با دیافراگم.
• دارای استانداردهای UL و CSA برای ایمنی محصول.
• عمر مکانیکی: 100000 عملکرد.

مشخصات فنی پرشر سوئیچ اسکواردی FSG

مشخصات سوئیچ فشار آب Square D FSG Pumptrol به شرح زیر است:

• برند: Square D
• نوع فشار: دیفرانسیلی (Differential)
• حداقل فشار: 15 psi (تقریبی)، 20 psi (صعودی)
• حداکثر فشار: 30 psi (تقریبی)، 65 psi (صعودی)
• دقت: ±3 درصد (تکرار)
• نوع خروجی: 2NC (2 Normally Closed)
• نوع ماده اندازه‌گیری شده: آب تازه (Fresh Water)
• اتصال فرایند: 1/4 اینچ NPSF
• اتصال الکتریکی: پیچی (Screw Clamp)
• جنس بدنه: رزین ترموپلاستیک Noryl
• درجه حفاظت IP: IP20
• حداقل دمای عملکردی: -33 درجه فارنهایت
• نوع نصب: نصب با کابل (Cable Mount)
• حداکثر دمای عملکردی: +257 درجه فارنهایت

نحوه خرید و قیمت پرشر سوئیچ اسکواردی

تجهیز صنعت تامین کننده و وارد کننده انواع محصولات برند مطرح دنیا بوده و فروش پرشر سوئیچ از جمله اسکواردی را در نمایشگاه دائمی خود بر عهده دارد. برای کسب اطلاعات بیشتر، استعلام قیمت ها و خرید با کارشناسان فنی و فروش ما در تماس باشید.
