پرشر سوئیچ دیافراگمی

توضیحات

پرشر سوئیچ دیافراگمی (Diaphragm Pressure Switch)، یکی از انواع سوئیچ های فشار مکانیکی است که با افزایش یا کاهش فشار سیالات از نقطه تنظیم شده یک کنتاکت فعال و فرمان قطع و وصل (on/off) به سایر تجهیزات نظیر پمپ و کمپرسور ارسال می شود.

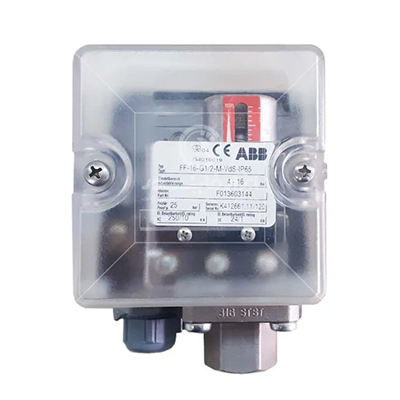

سوئیچ فشار مکانیکی دیافراگمی با مکانیزم یک فنر و دیافراگم ارائه می شود. این نوع سوئیچ فشار دارای یک غشای فلزی (دیافراگم) است که مستقیماً به قسمت در تماس با سیال متصل می باشد. در پرشر سوئیچ دیافراگمی، دیافراگم به جای پیستون عمل کرده و مستقیماً سوئیچ را فعال می کند.

سوئیچ های فشار دیافراگمی جهت نظارت و کنترل فشار در کاربردهای مختلفی نظیر سیستم های تهویه HVAC، سیستم های هیدرولیک و پنوماتیک، کنترل پمپ و کمپرسور و سیستم های تحت فشار مورد استفاده قرار می گیرند.

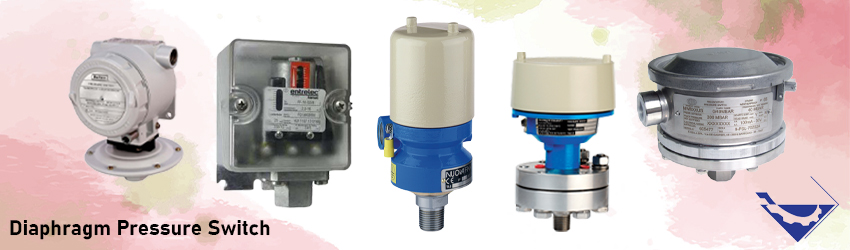

انواع پرشر سوئیچ دیافراگمی

 مزیت استفاده از دیافراگم در این سوئیچ ها انعطاف پذیری آن است که به آن اجازه می دهد تغییرات فشار را به دقت حس کرده و به آن پاسخ می دهد. استفاده از دیافراگم همچنین مانعی بین سیال فرآیندی و مکانیسم سوئیچ ایجاد می کند و از اجزای داخلی در برابر تماس مستقیم با سیال یا گاز فرآیند محافظت می کند.

به طور کلی انواع سوئیچ فشار به دو گروه مکانیکی و الکترونیکی تقسیم بندی می شوند. سوئیچ های فشار مکانیکی شامل پرشر سوئیچ دیافراگمی ، پیستونی و بوردن تیوب می شوند. در ادامه به معرفی و بررسی عملکرد، کاربردها و پارامترهای مهم خرید سوئیچ فشار دیافراگمی خواهیم پرداخت.

عملکرد پرشر سوئیچ دیافراگمی

پرشر سوئیچ دیافراگمی نوعی سوئیچ فشار مکانیکی است که از یک دیافراگم انعطاف پذیر به عنوان المنت فشار برای تشخیص تغییرات فشار استفاده می کند. دیافراگم معمولاً نازک است و از یک متریال الاستیک ساخته می شود بنابراین هنگامی که تحت فشار سیال قرار می گیرد تغییر شکل می دهد.

در نهایت این تغییر شکل دیافراگم برای فعال کردن مکانیزم سوئیچ و تحریک کنتاکت های الکتریکی استفاده می شود که نشان دهنده تغییر فشار است. به طور کلی سوئیچ های فشار دیافراگمی یک راه حل قابل اعتماد و مقرون به صرفه را برای نظارت و کنترل فشار فرآیندهای مختلف ارائه می دهند.

سوئیچ فشار مکانیکی در مقایسه با فشار سوئیچ الکترونیکی برای کنترل ولتاژها و آمپرهای بالا مناسب تر است و می توانید از آنها برای افزایش یا کاهش فشار از طریق تغییر کنتاکت استفاده نمایید.

کنتاکت ها یکی از قسمت های رسانای سوئیچ می باشند که جدا کردن یا وصل کردن آنها، مدار الکتریکی را خاموش یا روشن می کند. بنابراین کنتاکت های سوئیچ از متریالی با مقاومت بالا در برابر خوردگی و رسانایی الکتریکی نظیر مس، نقره، طلا یا برنج تولید می شوند.

از نظر اتصالات کنتاکت ها می توانند به صورت NO، NC یا CO باشند. NO (نرمال باز) برای مدارهای بدون انرژی اولیه است که در نقطه تنظیم قطع می شوند. NC (نرمال بسته) با داشتن انرژی اولیه باز می شود.

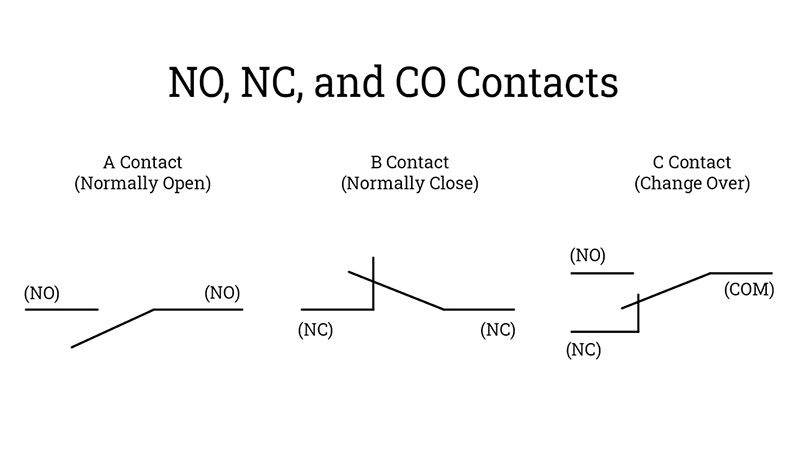

کنتاکت سوئیچ ها در سوئیچ فشار
سوئیچ های CO دو اتصال یا مدار را ارائه می دهند، یکی باز و دیگری بسته که معمولاً برای کنترل مدارهای اینترلاک یا پیچیده تر استفاده می شوند. جهت فعال سازی سوئیچ فشار NO یا NC کافی است.

کاربردهای سوئیچ فشار دیافراگمی

پرشر سوئیچ دیافراگمی جهت نظارت بر فشار و کنترل فرآیندها و ایمنی در طیف گسترده ای از صنایع از جمله شیمیایی و پتروشیمی، نفت و گاز، تولید برق، نیروگاه های هسته ای، آب و فاضلاب به کار می رود. برخی از رایج ترین کاربردهای پرشر سوئیچ به شرح زیر می باشد:

سیستم پمپاژ آب (Water Pumping System)

رایج ترین کاربرد سوئیچ های فشار در سیستم های پمپاژ آب است. پمپ‌ های آب از سوئیچ‌ های فشار برای قطع برق به موتور استفاده می‌ کنند که در صورت فشار کم یا فشار خط پایین پمپ را به حرکت در می‌ آورد. همچنین با رسیدن به فشار تنظیم شده برق قطع می شود.

اجزاء و کاربرد پرشر سوئیچ دیافراگمی

سیستم هوای فشرده (Compressed Air System)

این کاربرد شبیه به سیستم های پمپاژ آب است. سوئیچ های فشار برای قطع برق به موتور کمپرسور در صورت تشخیص فشار کم به کار می روند. آنها باعث حفظ فشار سیستم هوای فشرده می شوند.

سیستم های پنوماتیک و هیدرولیک (Pneumatic and Hydraulic Systems)

 سیستم های کنترلی هستند که از اکچویتور پنوماتیک و هیدرولیک استفاده می کنند. پمپ ها و کمپرسورها فشار و سطح مخزن را از طریق سوئیچ های فشار حفظ می کنند.

سیستم های کوره و بویلر (Furnace and Boiler Systems)

سوئیچ فشار در یک کوره یا دیگ به عنوان یک تجهیز ایمنی عمل می کند تا در صورت بروز مشکل در سیستم، از کارکرد جرقه زن مشعل جلوگیری کند. این امر از احتراق محفظه جلوگیری می کند که می تواند منجر به احتراق ناقص شود.

تهویه مطبوع و تبرید (Air Conditioning and Refrigeration)

یک سوئیچ فشار دیافراگمی به عنوان محافظی عمل می کند که در صورت فشار بیش از حد، موتور کمپرسور را خاموش خواهد کرد. یکی دیگر از کاربردهای سوئیچ فشار در سیستم تبرید، محافظت از فشار کم است که نشان دهنده نشت احتمالی مبرد است.

سوئیچینگ هیسترزیس (Hysteresis)

عملکرد سوئیچینگ هیسترزیس برای همه انواع سوئیچ، اعم از مکانیکی یا الکترونیکی و برای پارامتر فشار، دما، سطح یا جریان به کار می رود. هیسترزیس در واقع تفاوت بین نقطه سوئیچ (switch point) و نقطه تنظیم مجدد (reset point) است.

برای سوئیچ های مکانیکی مانند دیافراگمی هیسترزیس معمولاً توسط سازنده از پیش تعریف می شود. در حالی که در سوئیچ های الکترونیکی اغلب قابل تنظیم می باشد.

عملکرد سوئیچینگ هیسترزیس شناخته شده ترین و پرکاربردترین عملکرد سوئیچینگ برای سوئیچها است. در اصل هیسترزیس ضروری است. زیرا اگر نقطه سوئیچ و نقطه تنظیم مجدد روی یک مقدار تنظیم شوند، سیستم کنترل شده نوسان می کند و در نتیجه ناپایدار می شود.

به عنوان مثال در نظر بگیرید سوئیچ فشار برای نظارت بر پمپ آب آشامیدنی استفاده می شود. این سوئیچ فشار باید خروجی سوئیچ را هنگامی که فشار بیش از 6 بار بیشتر شود فعال کند و در نتیجه پمپ را متوقف کند. پس از توقف پمپ، در صورت کاهش فشار به زیر 6 بار (reset point)، خروجی سوئیچ یک بار دیگر غیرفعال شده و پمپ مجددا راه اندازی می شود.

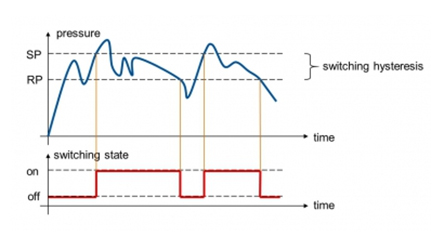

نمودار سوئیچینگ هیسترزیس (Hysteresis)

اگر یک فرآیند پیوسته را در نظر بگیرید پمپ به صورت متوالی روشن و خاموش می شود. این امر منجر به ناپایداری، سایش و در درازمدت خرابی زودهنگام پمپ خواهد شد.

بنابراین برای جلوگیری از نوسان در سیستم، نیاز به تنظیم نقطه سوئیچ و نقطه تنظیم مجدد است که با فرآیند سازگار باشد. باید یک هیسترزیس تعریف شده برای فعال کردن یک حلقه کنترلی پایدار در نظر گرفته شود.

سوئیچ های فشار مکانیکی به دلیل طراحی دارای هیسترزیس از پیش تعریف شده ای می باشند که در مشخصات سازنده ذکر می شود. این مقدار معمولاً 10-20٪ از نقطه سوئیچ تنظیم است.

پارامترهای مهم خرید پرشر سوئیچ دیافراگمی

هنگام خرید پرشر سوئیچ دیافراگمی پارامترهای متعددی باید رعایت شوند. زیرا انتخاب سوئیچ فشار مناسب منجر به کاهش هزینه ها و افزایش عمر سایر تجهیزات مانند پمپها می شود. مهمترین پارامترهای خرید در موارد زیر ذکر می شود:

  • 1.نوع سیال
  • 2.دمای فرآیندی
  • 3.واحد اندازه گیری
  • 4.حداقل و حداکثر فشار قابل تنظیم
  • 5.عملکرد ریست
  • 6.مشخصات الکتریکی کنتاکت
  • 7.متریال و مواد سازنده اجزای مختلف
  • 8.برند سازنده
  • 9.نوع کنتاکت (DPDT و SPDT و …)
  • 10تاییدیه ضد انفجار (Ex) و درجه حفاظت بدنه (IP)
