انگل ولو بورکرت

توضیحات

انگل ولو بورکرت (Burkert Angle Valve) یا شیر زاویه ای، یکی از انواع شیرآلات صنعتی با عملگر پیستونی است که پلاگ یا مجرابند آن با یک زاویه 45 درجه یا 90 درجه روی سیت قرار می گیرد و مسیر عبور جریان سیال را باز یا بسته می کند.

انگل ولو بورکرت با انواع عملگرهای پیستونی دستی، الکتریکی و پنوماتیکی مورد استفاده قرار می گیرد. در نظر داشته باشید که انگل ولوهای پنوماتیکی دارای بیشترین کاربرد نسب به سایر انگل ولو ها در صنعت هستند.

در این مطلب به معرفی انگل ولو بورکرت آلمان میپردازیم و انواع آنها را از نظر عملکرد، متریال و سایر مشخصات فنی مورد بررسی قرار خواهیم داد. اما پیش از آن به معرفی کلی شیر های زاویه ای و عملکرد آنها اشاره خواهیم کرد.

معرفی شیر زاویه ای (Angle Valve)

انگل ولو ها نوعی شیر گلوب یا کروی محسوب می شوند که پلاگ آنها دارای یک زاویه نسبت به محور افقی می باشد. (دارای بدنه y شکل) همین موضوع باعث افزایش ظرفیت عبوری شیر Cv نسبت به شیر گلوب در حالت عادی است.

انگل ولوها به دلیل نوع قرارگیری سیت و پلاگ دارای افت فشار کمتری در هنگام عبور جریان سیال هستند. به همین جهت در صورت باز ماندن در مدت زمان های طولانی، سیت و پلاگ شیر به دلیل همین طراحی خاصی که دارد، آسیب پذیری کمتری خواهد داشت و مناسب کنترل جریان سیالات کثیف، سیالات با ویسکوزیته و دمای بالا است.

لازم به ذکر است در بیشتر شرایط فرآیندی سخت، انگل ولو ها مناسب ترین جایگزین برای شیرهای توپی محسوب می شوند.

شیر زاویه ای یا Angle Valve مانند سایر شیرآلات صنعتی در انواع متریال های گوناگون فولادی، استیل، برنجی و سایر متریال های مطابق با نوع سیال و شرایط فرآیندی طراحی و تولید می شود. همچنین انواع اتصالات دنده ای (رزوه) و فلنجی برای انگل ولو ها در دسترس است.

انواع انگل ولو بروکرت

انگل ولوهای بورکرت به دو دسته ی شیرهای قطع و وصل (ON/OFF) و شیرهای کنترلی (CONTROL ) دسته بندی می شوند. هر کدام از این دسته ها با انواع عملگرهای الکتریکی، پنوماتیکی و دستی تولید می شوند.

لازم به ذکر است که شیرهای زاویه ای بروکرت که به عنوان کنترل ولو بکار می روند چون بعنوان کنترل کننده هستند با پوزیشنر ترکیب می شوند. در ادامه به معرفی انواع انگل ولو بروکرت و تشریح مشخصات هریک خواهیم پرداخت:

انواع انگل ولو کنترل

انواع انگل ولو کنترل به سه دسته زیر تقسیم می‌شوند:

1. انگل ولو کنترل با عملگر پنوماتیک:
– مدل 2300: دارای ترکیب عالی از خصوصیات کنترل خوب و نرخ جریان بالا، عمر طولانی، قابلیت نصب واحدهای کنترلی بدون لوله‌کشی خارجی و بدنه استیل ضد زنگ با اتصال پیچ، کلمپ و جوش.
– مدل 8802: دارای اتوماسیون یکپارچه با تکنولوژی پیشرو، عمر طولانی و عملکرد بدون نیاز به نگهداری، خصوصیات کنترلی عالی، به ویژه برای انگل ولو زاویه‌ای و ولو کروی.

2. انگل ولو کنترل با عملگر الکتریکی:
– مدل 3360: دارای کنترل خوب و سریع، طراحی مقاوم در برابر آب و هوا، ضربه و لرزش، قابلیت تمیزکاری آسان با توجه به نیازهای بهداشتی، کنترل کننده موقعیت و کنترل کننده فرآیند در دسترس قرار می‌گیرد.

3. انگل ولو کنترل با عملگر دستی:
– مدل 2702: دارای دقت کنترل عالی و ظرفیت جریان بالا، عمر طولانی، بدنه ولو استیل ضد زنگ با اتصال محفظه یا جوش.

همچنین در دسته انگل ولو کنترل با عملگر منوال مدل Type 2960 نیز وجود دارد که دارای دقت کنترل عالی در کنار ظرفیت جریان بالا می‌باشد، همچنین مناسب برای شرایط عملیاتی دشوار است و دارای عملگر قوی با محدودیت حرکت و قفل اختیاری است. بدنه ولو استیل ضد زنگ با اتصال سوکت، کلمپ یا جوش را دارا می‌باشد.

انواع انگل ولو (Shut-off Valves) در سرویس‌های قطع و وصل

انواع انگل ولو (Shut-off Valves) در سرویس‌های قطع و وصل به صورت زیر است:

1. انگل ولو با عملگر پنوماتیکی:
– مدل 8840 : این نوع ولو یک مجموعه آماده برای نصب است و دارای طراحی کوچک بدون خطر نشتی می‌باشد. نیازی به تجمیع ندارد و لوله‌کشی بین ولوها نیاز نیست.
– مدل 2060 : این ولو 2/2 راهه زاویه‌ای با عملگر استیل ضدزنگ عمل می‌کند و دارای اتصالات مختلف خط است. این ولو دارای عمر طولانی و عملکرد قابل اعتماد است.
– مدل 2100 : این ولو 2/2 راهه زاویه‌ای با عملگر ELEMENT برای اتوماسیون متمرکز است. دارای نرخ جریان بالا و عمر طولانی است و امکان ادغام آسان واحدهای اتوماسیونی با ELEMENT را فراهم می‌کند.
– مدل 8801 : این سیستم شامل ولوهای 2/2 راهه زاویه‌ای است که با اتوماسیون متمرکز عمل می‌کنند. این سیستم از نظر اتوماسیونی دارای قابلیت روشن/خاموش (ON/OFF) است.
– مدل 2000 : این ولو 2/2 راهه زاویه‌ای است که با عملگر پنوماتیکی کلاسیک عمل می‌کند. این ولو دارای بدنه استیل یا فولاد با اتصال مورد نیاز است. دارای عمر طولانی و نرخ جریان بالا است و از عملگرهای قوی با برنامه اکسسوری ماژولار پشتیبانی می‌کند.

2. انگل ولو با عملگر الکتریکی:
– مدل 3320 : این ولو 2/2 راهه زاویه‌ای با عملگر الکتروموتوری (ON/OFF) است. دارای وضعیت ایمنی از طریق ذخیره انرژی، قابلیت قطع جریان سریع، طراحی مقاوم در برابر هوا و ضربه، سطح بهداشتی و گزینه‌های تشخیصی چندگانه است.

3. انگل ولو با عملگر منوال:
– مدل 2920 : این ولو 2/2 راهه زاویه‌ای با عملگر دستی است. دارای نرخ جریان بالا و عمر طولانی است و دارای عملگر قوی با گزینه‌های محدودیت حرکت و قفل است.
– مدل 2000 : این ولو 2/2 راهه زاویه‌ای با عملگر کلاسیک پنوماتیکی است. دارای بدنه استیل یا آهنگری با اتصال مورد نیاز است و دارای عمر طولانی و نرخ جریان بالا است. همچنین از اکسسوری‌های ماژولار همراه با عملگر قوی پشتیبانی می‌کند.

بررسی مشخصات برخی از مدل ها

انگل ولو الکتریکی بروکرت مدل 3360:

انگل ولو الکتریکی 3360 بروکرت یک راه حلی مناسب برای کنترل فرآیند در شرایط عملیاتی سخت و خشن میباشد. اکچویتور الکتروموتوری این شیر، با دنده های توپی شکل کنترل را با بالاترین دقت موقعیت می دهد.



یک از ویژگی های منحصر بفرد انگل ولو بروکرت مدل 3360 سرعت موقعیت یابی (پوزیشن گرفتن) بالای این شیر تا 6 میلی متر بر ثانیه میباشد که به سیگنال های فرایندی تقریباً بدون تأخیر واکنش نشان می دهد. این سرعت همچنین می تواند بر اساس نیاز مشتری تغییر کند.

تغییرات فشار یا شوک های خط لوله به موقعیت گرفتن انگل ولو منتقل نخواهد شد. در صورت لزوم، موقعیت ایمنی Fail Safe را می توان با ذخیره انرژی اختیاری در صورت قطع برق برای شیر مهیا کرد.

محیط های سخت به دلیل کلاس حفاظتی و درجه نفوذ بالای این شیر (IP65 / IP67) و مقاومت بالای آن در برابر ضربه و لرزش برای Type 3360 مشکلی ایجاد نخواهند کرد. همچنین عمر چرخه بی نظیر و پکینگ آببندی spindle شیر توسط رینگ های قابل تعویض V شکل تضمین شده میباشد.

عملگر و شیر با طراحی مستحکم کاملاً با یکدیگر سازگار میباشند. این امر الزامات بهداشتی تمیز کاری (Hygienic) را تضمین می کند.

از دیگر مزیای انگل ولو الکتریکی بروکرت مدل 3360 میتوان به موارد زیر اشاره کرد:

• کنترل خوب و سریع
• طراحی مقاوم در برابر آب و هوا، ضربه و لرزش
• دارای قابلیت تمیز کردن آسان با طراحی مطابق با استاندارد ها و نیازهای بهداشتی (هایژنیک) میباشد.
• کنترل کننده موقعیت و کنترل کننده فرآیند برای انگل ولو الکتریکی بروکرت مدل 3360 موجود میباشد.

انگل ولو پنوماتیکی بروکرت مدل 2300:

مطابق با فلسفه بورکرت برای شیرها و سنسورهای ماژولار و برنامه پذیر، ساخت شیر ​​زاویه مدل 2300 معیارهای سختی را برای محیط های فرآیندی برآورده می کند. همچنین عمر چرخه بی‌ رقیب و یکپارچگی آببندی توسط گلند و پگینگ های قابل تنظیم تضمین شده است.

تریم سهموی این انگل ولو منجر به مشخصه جریان تقریباً 35 درصد بزرگتر از شیرهای کنترل معمولی می شود.  این مدل انگل ولو در هر دو نوع پلاگ فولادی بر روی سیت فولاد ضد زنگ (Metal-Seat) یا با سیت و پلاگ PTFE (Soft-Seat) برای سرویس های بدون نشتی (Tight shut-Off) در دسترس میباشد.

این طراحی، ادغام آسان ماژول های اتوماسیون را هم با پوزیشنر های الکتروپنوماتیک دیجیتالی و هم با کنترلر های فرآیندی ممکن میسازد. لازم به ذکر است سیستم کاملاً یکپارچه این انگل ولو دارای طراحی منعطف با کلاس حفاظتی نفوذ IP65/67، NEMA Type 4X و مقاومت شیمیایی برتر در برابر انواع سیالات فرآیندی میباشد.

این سیستم برای کنترل دقیق قابل اعتماد در سرویس هایی که سرعت جریان بالا میباشد یک مزیت مهندسی محسوب خواهد شد.

از دیگر مزیای انگل ولو پنوماتیکی بروکرت مدل 2300 میتوان به موارد زیر اشاره کرد:

• ترکیبی عالی از ویژگی های کنترل خوب و سرعت بالای جریان سیالات را دارا میباشد.
• عمر طولانی
• واحدهای کنترلی را می توان مستقیماً بدون لوله و ادوات خارجی نصب کرد.
• بدنه فولادی استنلس استیل با انواع اتصالات پیچی، کلمپی و جوشی در دسترس میباشد.

انگل ولو کنترلی بروکرت مدل ELEMENT-8802:

طراحی سری سیستم Type 8802 ELEMENT پیوسته، ادغام آسان ماژول های اتوماسیون دیجیتال را در تمام مراحل توسعه فرایند امکان پذیر می کند.

از ارتباط با پوزیشنرهای ساده و  پوزیشنرهای با ظرفیت بالا با انواع رابط های فیلدباس گرفته تا کنترلر فرآیند دیجیتال با عملکرد از طریق نمایشگر گرافیکی با نور پس زمینه. همگی این سیستم ها قابلیت ادغام و برقراری ارتباط با انگل ولو کنترلی بروکرت مدل 8802 را دارا میباشند.

انگل ولو کنترلی بروکرت مدل 8802 دارای سیستم کاملا یکپارچه با کنترل ولو و واحد اتوماسیون میباشد. همچنین این شیر دارای طراحی منحصر بفرد، درجه حفاظتی بالا IP65/67/NEMA 4X و مقاومت شیمیایی بالا در برابر انواع سیالات فرآیندی میباشد.

از دیگر مزیای انگل ولو پنوماتیکی بروکرت مدل 8802 میتوان به موارد زیر اشاره کرد:

• اتوماسیون یکپارچه با تکنولوژی پیشرو
• عمر مفید بالا و عملکرد بدون تعمیر و نگهداری
• ویژگی های کنترل عالی، به ویژه برای نشیمنگاه (seat) زاویه ای  و شیر کروی (globe valve)

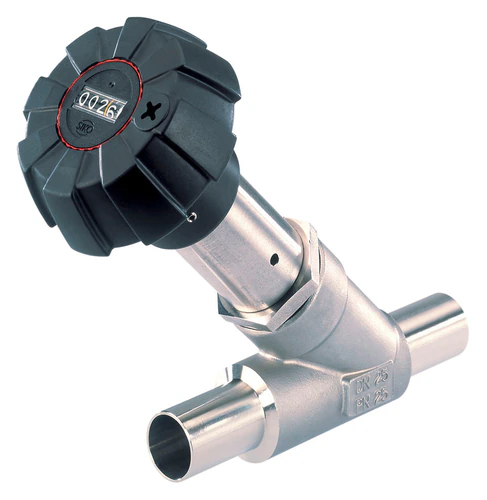

انگل ولو دستی بروکرت مدل 2702:

پلاگ سهموی این شیر باعث می شود ظرفیت جریان در آن تقریباً 35 درصد بیشتر از شیرهای کنترلی معمولی مشابه باشد. این افزایش ظرفیت یک مزیت قابل توجه برای این شیر محسوب میگردد. دبی مورد نظر را می توان به راحتی با استفاده از نشانگر موقعیت دقیق تنظیم کرد.

شیر کنترلی زاویه ای مدل 2702 از بدنه جنس استنلس استیل با یک محرک (اکچویتور) دستی تشکیل شده است. این شیر در هر دو مدل پلاگ فولادی (استنلس استیل) بر روی سیت فولاد (Metal-Seat) و یا با سیت و پلاگ PTFE (Soft-Seat) برای سرویس های بدون نشتی (Tight shut-off) موجود میباشد.

 از ماه جولای میلادی مدل پنوماتیکی شیر زاویه ای 2702 دیگر در دسترس نمیباشد و مدل 2300 جایگزین آن شده است.

از دیگر مزیای انگل ولو دستی بروکرت مدل 2702 میتوان به موارد زیر اشاره کرد:

• ترکیبی عالی از ویژگی های کنترل خوب و سرعت بالای جریان سیالات را دارا میباشد.
• عمر طولانی
• بدنه فولادی استنلس استیل با انواع اتصالات پیچی، کلمپی و جوشی در دسترس میباشد.

شرکت بورکرت آلمان (BRUKERT)

بروکرت BURKERT یکی از تولید کنندگان مطرح آلمان در زمینه انواع شیر آلات صنعتی میباشد. انواع شیر های قطع و وصل  (Shut-Off Valves)، گلوب ولو، انگل ولو، شیر توپی و شیر پروانه ای از تولیدات این شرکت آلمانی میباشد. همچنین این شرکت شیر آلات بسیار زیادی مخصوص صنایع غذایی و دارویی ( با استاندارد های بهداشتی) را تولید و روانه بازار میکند.

قیمت انگل ولو بورکرت

قیمت انگل ولو یا شیر زاویه ای متاثر از موارد و پارامترهای متعدد و گوناگونی میباشد. جنس بدنه شیر، نوع عملگر شیر، سایز و نوع اتصال از مهمترین مواردی هستند که در قیمت یک شیر زاویه ای تاثیر گذار خواهند بود.

همچنین سایر مواردی نظیر فشار کاری اکچویتور شیر، نوع آب بندی شیر نیز از دیگر موارد فنی میباشد که در قیمت یک انگل ولو تاثیر گذار میباشند.

خرید و فروش انگل ولو بورکرت

برای خرید انگل ولو بورکرت در نظر گرفتن شرایط فرآیندی، فشار خط و نوع سیال از اهمیت بالایی برخوردار هستند. در خرید انگل ولو باید نوع عملگر، فشار کاری عملگر یا اکچویتور، سایز شیر و نوع اتصال آن به خط لوله فرآیندی در نظر گرفته شود.

تجهیز صنعت تامین کننده و وارد کننده انواع شیرآلات صنعتی و پایپینگی میباشد. انواع انگل ولو از برندهای burkert, valvos، شیر کروی، شیر توپی و شیر پروانه ای با معتبر ترین برندهای دنیا در انبار محصولات این شرکت موجود می باشد. جهت بازدید از نمایشگاه محصولات، مشاوره فنی و خرید انگل ولو با کارشناسان ما تماس بگیرید.
