گلوب ولو چیست؟

شیر کروی یا گلوب ولو Globe Valve بهترین گزینه در میان تمام شیرآلات صنعتی میباشد که علاوه بر قطع و وصل مسیر جریان سیال، مناسب کنترل و تنظیم جریان سیالات نیز میباشد. شیر کروی یا گلوب ولو به دلیل مکانیزم داخلی شیر و ایجاد تغییر 180 درجه ای در مسیر سیال، باعث ایجاد یک افت فشار در خط لوله خواهد شد.
گلوب ولو هم با عملگر دستی (فلکه ای) و هم با عملگرهای پنوماتیکی (دیافراگمی) قابلیت کنترل و تنظیم جریان سیالات را خواهد داشت و از آن برای کنترل پارامتر های فیزیکی اعم از فشار و جریان استفاده میشود.

این شیر به دلیل شکل ظاهری بدنه که نسبتآ کروی شکل میباشد به شیر کروی یا Globe Valve معروف میباشد. در گلوب ولو دیسک یا پلاگی که معمولآ به شکل کروی یا مخروطی میباشد قراردارد که به استم شیر متصل میباشد. این پلاگ با چرخیدن استم در عملگرهای دستی حرکت کرده و مسیر عبوری جریان سیال را باز یا بسته خواهد کرد.
در این مطلب به معرفی انواع شیر کروی یا شیر بشقابی و همچنین معرفی اجزای داخلی و مشخصات آن خواهیم پرداخت.

عملکرد گلوب ولو

اجزای گلوب ولو

در شکل بالا اجزای داخلی یک گلوب ولو یا شیر کروی را با عملگر فلکه ای مشاهده میکنید. در ادامه به معرفی مهمترین اجزای داخلی یک شیر گلوب میپردازیم:
عملگر دستی (Handwheel): در هر یک از انواع شیرآلات صنعتی مقدار انرژی لازم برای انتقال نیرو به استم (Stem) و باز و بسته کردن شیر توسط عملگر یا اکچویتور تامین خواهد شد. این اکچویتور همانطور که بالاتر نیز اشاره شد هم بصورت دستی (فلکه ای) و هم بصورت اتوماتیک (پنوماتیکی، الکتریکی یا هیدرولیکی) در دسترس میباشد.
یوک (Yoke): یوک نوعی محافظ جهت محافظت از استم (میله) در حین عملکرد، میباشد که معمولآ از همان جنس و متریال بدنه شیر میباشد. یوک دارای ساختاری صلب و مستحکم میباشد و جداگانه برای مقاومت در برابر رانش محرک طراحی شده است.
بانت (Bonnet): بانت نیز مشابه یوک معمولا از متریال مشابه بدنه تولید می شود. این قسمت که به فلنج بالای شیر نیز معروف میباشد به جهت آب بند کردن شیر به هنگامی که شیر کاملآ باز میباشد طراحی شده است. تا هیچ گونه نشتی در این حالت از قسمت بالایی استم به بیرون انجام نشود.

انواع بانت در شیر کروی

انواع مختلفی از اتصالات بانت به بدنه در شیر کروی یا گلوب ولو وجود دارد که در ادامه به معرفی آنها اشاره میکنیم:

رزوه‌ای (Screwed): در این مدل بانت با مکانیزم پیچی و دنده ای به بدنه متصل میشود.
فشاری (Pressure-Seal): از این سری به طور گسترده در جایی که فشار و دما بالا است استفاده می شود.
جوشی (Welded): این مدل بانت در جایی که نیازی به باز کردن شیر نمیباشد نیاز نباشد مورد استفاده قرار میگیرد.
پیچی (Bolted): بانت پیچی رایج ترین مدل بانت در بین بقیه مدل‌ها می‌باشد و در بسیاری از شیرهای کروی استفاده می‌شود.

ساقه (Stem) : استم یا ساقه شیر تولید شده از متریال Stainless Steel میباشد. استم شیر از یک طرف با اکچویتور در ارتباط میباشد و از طرف دیگر به پلاگ متصل میباشد. با وارد شدن نیروی مکانیکی یا پنوماتیکی، استم با حرکت کردن و جابجایی باعث حرکت دیسک یا پلاگ روی سیت خواهد شد و شیر را باز و بسته یا کنترل خواهد کرد.
بدنه (Body) : یکی از مهمترین قسمت های هر شیر کروی که تمامی اجزاء داخلی مانند دیسک(پلاگ)، سیت، استم، و سایر اجزا را داخل خود جای میدهد. و آب بدندی مناسب را جهت جلوگیری از نشتی سیال فراهم می آورد، بدنه شیر میباشد. بدنه شیر کروی مطابق با استاندارد ASME B16.34 طراحی و تولید میشود.
دیسک (Disk) : مهمترین قسمت تریم (Trim) که روی سیت (Seat) می ‌نشیند و مسیر عبور جریان سیال را مسدود میکند دیسک یا پلاگ میباشد. دیسک حداقل از متریال Stainless Steel میباشد و باید از متریالی باشد که نسبت به خوردگی و ساییدگی مقاومت کافی را داشته باشد.
انواع مختلفی از دیسک یا پلاگ در شیر کروی مورد استفاده میباشد که هریک با توجه به نوع سیال و شرایط فرایندی طراحی و انتخاب میشوند.

انواع پلاگ در شیر کروی

در ادامه به معرفی دو مدل از رایج ترین انواع پلاگ در شیر های کروی اشاره میکنیم:

مخروطی (Needle): این نوع پلاگ قابلیت تنظیم بیشتری نسبت به دیسک توپی یا کامپوزیتی دارند.
توپی (Ball): این دیسک در فشار و حرارت پایین استفاده میشود و قابلیت محدود کردن جریان را دارد اما عمدتا برای باز و بست کردن جریان از آن استفاده می شود.
کامپوزیتی (Composition): این نوع پلاگ سخت و غیرفلزی باعث مسدود شدن دقیقتر جریان سیال می شوند. این نوع پلاگ در سرویس های بخار و آب داغ کاربرد دارند.

اجزاء گلوب ولو شیر کروی

انواع گلوب ولو

همانطور که بالاتر نیز اشاره شد، در شیر های کروی به دلیل مکانیزم داخلی در تغییر جهت جریان سیال و ایجاد افت فشار در آن، استفاده از آنها در سرویس های کنترلی بسیار رایج میباشد.
به عبارت دیگر به دلیل شکل خاص بدنه این شیرها و کانال جریان پیچیده ای که شیر کروی یا شیر بشقابی دارد، جریان سیال در حین عبور از آن چند بار تغییر جهت می دهد.

همین امر باعث افت ناگهانی فشار، ایجاد صدای نا هنجار، لرزش، کاویتاسیون، فلشینگ، جریان خفه یا آشفتگی جریان در سیال می شود که همگی از مشکلات متداول در شبکه ها، مخصوصا در رابطه با سیالات مایع می باشند.
به همین جهت انواع مختلفی از شیر های کروی وجود دارد که هر یک با توجه به شرایط خط لوله و سیال فرآیندی دارای زاویه هایی برای منحرف کردن مسیر جریان سیال و همچنین کنترل بهتر آن میباشند.

این نوع شیر ها عبارت اند از:

شیر کروی نوع Z

رایج ترین نوع شیر کروی میباشد که در بیشتر خطوط لوله از آن استفاده میشود. این نوع شیر با چرخش 180 درجه ای مسیر سیال آن را کنترل میکند.

شیر کروی نوع Y

شیر کروی نوع مایل یا Y-Type نوع دیگری از بدنه این نوع شیرآلات صنعتی میباشد. که هم برای کم کردن مشکلات فوق به کار می رود و هم برای ایجاد تغییر جهت در مسیر جریان، نوع زاویه دار (Angle Pattern) می باشد که از لحاظ ساختار قطعات آب بندی شباهت زیادی به هم دارند.

شیر کروی 90 درجه

نوع دیگری از شیرهای کروی شیر 90 درجه میباشد که برای حذف اتصالات زانویی 90 درجه و در عین حال کاربرد اصلی خود شیر کنترلی گلوب استفاده میشود. معمولا از شیر کروی با زاویه 90 درجه برای سیالاتی که ذرات معلق ندارند و به عنوان سیال تمیز شناخته می شوند، استفاده میشود.

کاتالوگ گلوب ولو



دانلود کاتالوگ گلوب ولو های کیتز

دانلود کاتالوگ گلوب ولو های اوریون



مزایای شیر گلوب ولو

  • تعمیرات و نگهداری آسان
  • این نوع شیر دارای سرعت بیشتری در قطع و وصل جریان سیال نسبت به شیر دروازه ای دارد.
  • قابلیت مناسب در تنظیم و کنترل جریان سیال

معایب گلوب ولو

  • افت فشار بالا
  • نیاز به نیروی زیاد برای اکچویتور برای تغییر وضعیت شیر از حالت مسدود با باز یا بالعکس

خرید شیر کروی

گلوب ولوها دارای افت فشار بالا در طول عبور سیال هستند و نیاز به نیروی زیادی برای تغییر وضعیت شیر دارند. از اینرو، انتخاب صحیح گلوب ولو بر اساس نیازهای خاص کاربرد و شرایط مورد استفاده ضروری است.
برای اطلاعات دقیق‌تر درباره مشخصات فنی، اندازه‌ها و قیمت‌های گلوب ولو، بهتر است با تامین کنندگان و تولیدکنندگان معتبر تماس بگیرید. شرکت تجهیز صنعت خرید و فروش انواع تجهیزات ابزار دقیق، تجهیزات آزمایشگاهی و تجهیزات پایپینگ، محصولاتی متناسب با نیازهای شما در زمینه گلوب ولو را ارائه می‌دهد.
لذا برای دریافت اطلاعات دقیقتر، خرید و مشاوره در مورد محصولات موجود، بهتر است با شرکت تجهیز صنعت تماس حاصل بفرمایید. این شرکت دارای کارشناسان متخصص و با تجربه است که می‌توانند اطلاعات دقیقی در مورد مشخصات فنی، قیمت گلوب ولو و خرید شیرکروی ارائه دهند و شما را در انتخاب بهترین گزینه هدایت کنند.

عوامل تاثیرگذار بر قیمت گلوب ولو

قیمت گلوب ولو (شیر کروی) می‌تواند تحت تأثیر عوامل متعددی قرار گیرد. به طور کلی، عوامل زیر ممکن است بر قیمت این نوع شیر تأثیرگذار باشند:

  • جنس و کیفیت ساخت
  • اندازه و ظرفیت
  • نوع اتصالات
  • برند و تولیدکننده
  • نیازهای خاص (مقاومت در برابر حرارت، فشار، اسیدها، بازدهی بالا) و ویژگی‌های فنی

لذا، قیمت گلوب ولو بستگی به عوامل فوق دارد و برای اطلاع دقیق از قیمت آن، بهتر است با تأمین کننده یا توزیع کننده محصول تماس بگیرید. همچنین باید توجه داشته باشید که این عوامل تنها برخی از عوامل ممکن هستند و قیمت نهایی گلوب ولو می تواند تحت تأثیر عوامل دیگر در هر بازار و با توجه به شرایط مختلف متفاوت باشند.

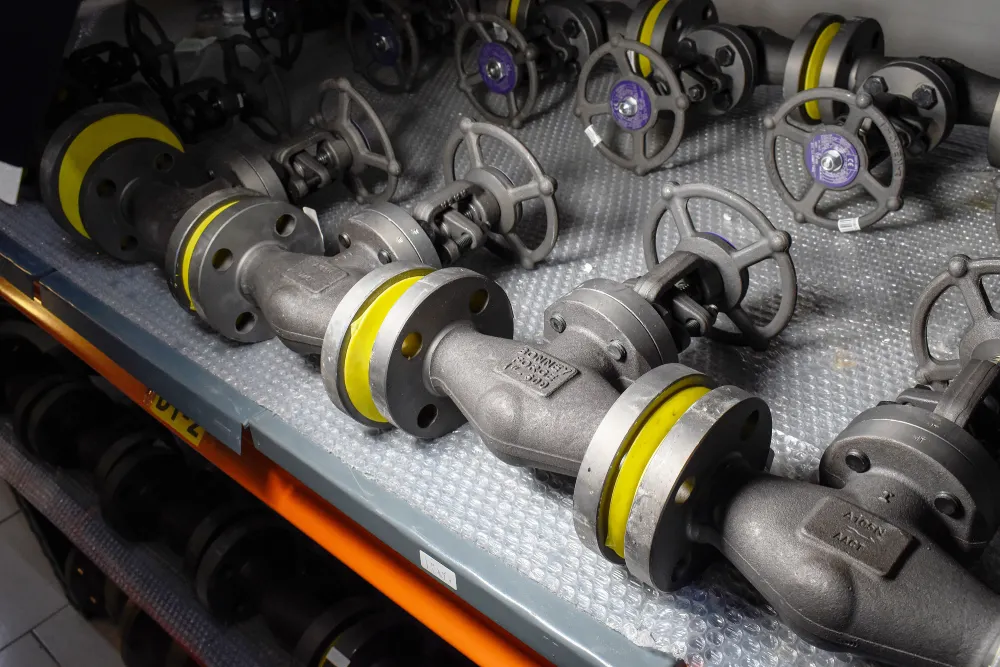

تجهیز صنعت تامین کننده و وارد کننده انواع گلوب ولو یا شیر کروی میباشد. انواع گلوب ولو در متریال های چدنی، فولادی و استیل با انواع اکچویتور های فلکه ای و پنوماتیکی در انبار این مجموعه موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.

تفاوت گیت ولو و گلوب ولو چیست؟


شیر دروازه ای (گیت ولو) و شیر گلوب (شیر کروی) تفاوت های بسیاری به چه لحاظ ساختار و عملکرد و چه به لحاظ کاربرد با یکدیگر در سیستم های پایپینگ دارند. گیت ولو یکی از شیرهای قطع و وصل در خطوط لوله میباشد که برای آن وضعیت نیمه باز(بسته) در نظر گرفته نمیشود و همیشه بصورت کاملآ باز یا کالآ بسته میباشد. دیسک این شیر شبیه به یک دروازه بالا و پایین شده و در بین دو سیت قرار گرفته و چفت خواهد شد. در صورت نیمه باز بودن شیر دروازه ای، دیسک شیر دچار آسیب خواهد شد. پس به عبارتی دیگر این شیر تنها برای سرویس های قطع و وصل کاربرد خواهد داشت و در سرویس های تنظیم و کنترل جریان سیال نمیتوان از آن استفاده کرد.
از طرف دیگر شیرهای کروی یا گلوب ولو به دلیل شکل خاص سیت ها و قرار گرفتن پلاگ یا دیسک روی آن (بر خلاف گیت ولو که دیسک بین سیت ها چفت میشود)، مناسب سرویس های تنظیم و کنترل جریان سیال میباشد و کمتر برای کاملآ باز یا کاملآ بسته کردن مسیر جریان سیال از آنها استفاده میشود.
با این وجود شیرهای گیت و گلوب دارای شباهت هایی نیز با یکدیگر میباشند. این شیرها در حالت های دستی معمولآ با عملگرهای فلکه ای باز و بسته شده و حرکت مجرابند یا دیسک آنها در هر دو مورد بصورت خطی میباشد. (بالا و پایین میشود)
همچنین برای جاهایی که نیاز به کنترل اتوماتیک این شیرها باشد در هر دو مورد میتوان از اکچویتورهای پنوماتیکی یا عملگرهای برقی (الکتریکی) روی آنها استفاده کرد.


تفاوت بال ولو و گلوب ولو در چیست؟

بال ولو یا شیر توپی تفاوت های بسیار زیادی با شیر گلوب یا کروی هم از نظر نوع عملکرد و هم از نظر کاربرد دارد. شیر های توپی دارای یک مجرابند به شکل یک توپی یا کره میباشند که با چرخش 90 درجه ای (ربع گرد) آن در بین دو سیت مسیر جریان سیال را باز و بسته میکنند. به همین جهت اکچویتور آنها در حالت دستی از نوع اهرمی میباشد. در صورت فشار کاری یا سایز بزرگ از اکچویتور های گیربکسی در آنها استفاده میشود که چرخش فلکه گیربکس منجر به چرخیدن 90 درجه توپی شیر خواهد شد.
اما در خصوص شیرهای گلوب حرکت پلاگ یا دیسک بصورت خطی میباشد (بالا و پایین میشود).
علاوه بر آنچه گفته شد، شیرهای گلوب یا کروی بیشتر مناسب تنظیم و کنترل جریان سیال بوده و بال ولو یا شیر توپی بیشتر برای قطع و وصل مسیر جریان سیال مورد استفاده قرار میگیرد.
