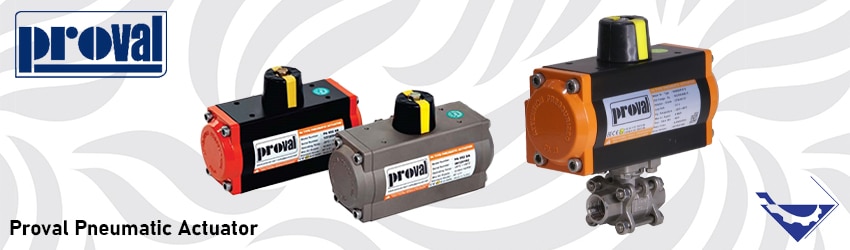

اکچویتور پنوماتیک پروال

توضیحات

اکچویتور پنوماتیک پروال (Pneumatic Actuator)، یکی از انواع محصولات برند ترکیه ای پروال است که با استفاده از هوای فشرده با انواع عملکرد فنر برگشتی (Single Acting) و دابل اکت (Double Acting) شیرآلات کنترلی را باز یا بسته می کند.

اکچویتورهای پنوماتیک پروال با انواع شیرآلات ربع گرد چرخشی (quarter-turn) نظیر شیرهای پروانه ای و توپی جهت کنترل شیر از راه دور مورد استفاده قرار می گیرند. علاوه بر این با انواع سایزهای مختلف گشتاورهای متفاوتی جهت باز یا بسته کردن شیرآلات ایجاد می کنند.

شیرآلات و اکچویتورهای PROVAL توسط تولید کننده پیشرو  صنعتی ترکیه DORUK ENDUSTRI تولید می شوند. این شرکت در سال 2001 توسط مهندسین با تجربه تاسیس شده است و قصد دارد یک برند ترکیه ای معتبر و بین المللی ایجاد کند. نام تجاری شرکت پروال از ترکیب کلمات فرآیند (process) و دریچه (valve) تشکیل می شود.

اکچویتور پنوماتیک یکی از محصولات پر فروش برند پروال است که در ادامه به بررسی انواع، ویژگی ها، مشخصات فنی، عوامل تاثیرگذار بر قیمت، خرید و فروش آن می پردازیم.

انواع اکچویتور پنوماتیک پروال

اکچویتورهای پنوماتیک پروال برای ارائه کنترل مطمئن و دقیق بر حرکت مجرابند شیرها در کاربردهای مختلف صنعتی طراحی شده اند. برند پروال انواع مختلفی از اکچویتورهای پنوماتیکی نظیر رک و پینیون یا اسکاچ یوک را تولید می کند که هر کدام برای نیازهای مختلف بر اساس گشتاور، سرعت و ویژگی‌های کنترل مناسب می باشند.

دمای فرآیندی این اکچویتورها از 40- تا 150+ درجه سانتی گراد است. اکچویتورها با نام های دیگری از قبیل عملگر یا محرک نیز شناخته می شوند. تمامی مدلهای مختلف اکچویتور پنوماتیک پروال به شرح زیر است:

• 1.اکچویتور پنوماتیک پروال سری A210
• 2.اکچویتور پنوماتیک پروال سری A211
• 3.اکچویتور پنوماتیک دابل اکت پروال سری A212
• 4.اکچویتور پنوماتیک پروال با 3 پوزیشن سری A213
• 5.اکچویتور پنوماتیک استنلس استیل پروال سری A215
• 6.اکچویتور پنوماتیک پروال سری A205

اکچویتور پنوماتیک پروال سری A210

اکچویتورهای پنوماتیک رک پینیون پروال سری A210 با طراحی فشرده و نوآورانه با استفاده از ماشین‌های CNC پیشرفته و با رعایت استانداردهای تضمین کیفیت ISO تولید می‌شوند.

این مدل اکچویتورها قابلیت تنظیم fail-open یا fail close را دارند و به صورت سینگل اکت یا دابل اکت در 18 سایز مختلف ارائه می شوند. این سری از اکچویتورها با گشتاور در بازه‌های 9 تا 9767 نیوتن‌ متر برای کارکردن با شیرآلات ربع گرد روتاری مانند شیرهای توپی و پروانه‌ای مناسب می باشند.

محرک‌های دابل اکت سری A210 به هوای فشرده نیاز دارند که در هر دو حرکت باز و بسته شدن تامین شود. آنها قادر به ارائه گشتاور ثابت در طول 90 درجه حرکت کامل هستند. گشتاورهای خروجی تولید شده توسط محرک‌ها در پیکربندی دابل اکت عمدتاً به قطر سیلندر و فشار عرضه هوا بستگی دارد.

اکچویتورهای سری A210 بر اساس تاییدیه های EAC، ATEX مطابق با 2014/34/EU و استاندارد EN15714-3:2009 طراحی می شوند. برخی دیگر از ویژگی های این مدل اکچویتور پنوماتیک پروال عبارتنداز:

• -طراحی فشرده
• -دارای 18 سایز مختلف
• -با عملکرد فنر برگشتی یا دابل اکت
• -کاربرد در دمای بالا و پایین
• -سرپوش های انتهایی رایج در SR و DA
• -پیچ های تنظیم  stroke  دو جهته
• -مناسب هوای تمیز، خشک یا گازهای غیر خورنده
• -عملکرد بادوام و طولانی مدت

اکچویتور پنوماتیک پروال سری A211

اکچویتور پنوماتیک سری A211 دارای یک adjustable travel stop قابل تنظیم خارجی است. با چرخاندن مهره تنظیم در جهت عقربه‌های ساعت یا خلاف جهت عقربه‌های ساعت، باز شدن محرک را به هر موقعیتی بین موقعیت بسته کامل (0±5º) تا کاملا باز (90±5º) محدود می‌کند. تا هنگامی که به جابه جایی (stroke) مورد نظر (دابل یا سینگل اکت) برسد.

اکچویتور پنوماتیک دابل اکت سری A212

اکچویتورهای پنوماتیک سری A212 دارای زاویه چرخش 0 تا 120 درجه یا 0 تا 180 درجه هستند. محرک های نسل جدید دارای تنظیم موقعیت travel برابر ± 5 درجه در هر دو جهت باز و بسته شدن می باشند.

همچنین اکچویتورهای سری A212 در 9 سایز و دابل اکت با جریان هوای 6 بار با محدوده گشتاور 24-798 نیوتن متر تولید می شوند.

اکچویتور پنوماتیک پروال با 3 پوزیشن سری A213

اکچویتورهای پنوماتیک روتاری 90 درجه سری A213 با 3 پوزیشن در میانه راه برای تنظیم در هر موقعیت دلخواه بین 0 تا 90 درجه با تنظیم پیچ‌های واقع در خارج از درپوش‌های انتهایی ارائه می‌دهند. این سری نیز در انواع سینگل و دابل اکت در دسترس می باشند.

اکچویتور پنوماتیک استنلس استیل پروال سری A215

این سری اکچویتورهای پنوماتیکی با بدنه استنلس استیل با عملکرد سینگل و دابل اکت در 12 سایز مختلف عرضه می شوند. همچنین با گشتاور در محدوده 20 تا 9767 نیوتن متر برای کاربرد با شیرهای سماوری (Plug Valve)، توپی و پروانه ای مناسب هستند.

اکچویتور پنوماتیک سنگین پروال سری A205

اکچویتورهای پنوماتیکی سری A205 دارای ساختار مستحکمی هستند. آنها برای مقاومت در برابر فشار بالا طراحی شده‌اند و برای تولید مقادیر گشتاور زیادی که معمولاً در شیرهای چرخشی با قطر بزرگتر مورد نیاز است به کار می روند.

بدنه مرکزی دارای یک طراحی متقارن (S) یا نوع متقارن (C) از نوع اسکاچ یوک برای ایجاد منحنی‌های گشتاور جایگزین است. این اکچویتورها را میتوان در کاربردهای مختلفی از جمله کنترل شیر، جابجایی مواد و اتوماسیون فرآیند استفاده کرد.

اکچویتورهای پنوماتیک سنگین پروال سری A205 معمولاً در صنایع نفت و گاز، تولید برق و صنایع تولیدی یافت می شوند. این عملگرها به دلیل عملکرد بالا، قابلیت اطمینان و عمر طولانی خود شناخته شده اند.

در جدول زیر مهمترین مشخصات فنی این 6 مدل اکچویتور پنوماتیک پروال ذکر می شود. برای کسب اطلاعات بیشتر در مورد مدل های مختلف اکچویتور پنوماتیک پروال و ویژگی های آنها توصیه می شود به وب سایت Proval مراجعه کنید یا با کارشناسان فروش تجهیز صنعت تماس بگیرید.

مدل اکچویتور	سایز	گشتاور
اکچویتور پنوماتیک پروال سری A210	PA032 – PA400	Double Acting, 9 - 9767 Nm Spring Return, 6 - 6584 Nm
اکچویتور پنوماتیک پروال سری A211	PA032 – PA400	Double Acting 9 - 9767 Nm Spring Return 6 - 6584 Nm
اکچویتور پنوماتیک دابل اکت سری A212	PA052 – PA160	Double Acting 24 - 798 Nm
اکچویتور پنوماتیک پروال با 3 پوزیشن سری A213	PA052 – PA160	Double Acting 24 - 798 Nm Spring Return 15 - 500 Nm
اکچویتور پنوماتیک استنلس استیل پروال سری A215	PA045 – PA400	Double Acting 20 - 9767 Nm Spring Return 11 - 4199 Nm
اکچویتور پنوماتیک سنگین پروال سری A205	A205SD0118 – A205SD08120	Double Acting 1561 - 382852 Nm Spring Return 390 - 119642 Nm

ویژگی های اکچویتور پنوماتیک پروال

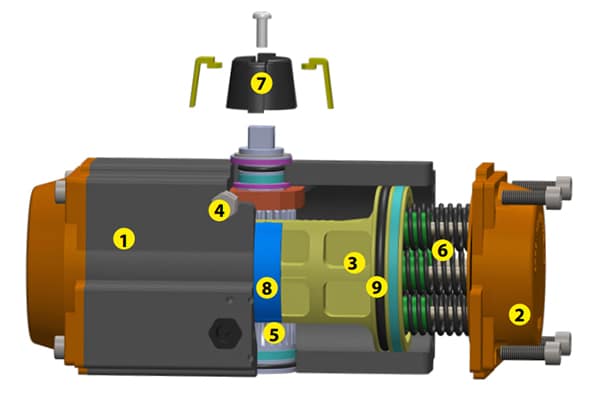

اکچویتورهای پنوماتیک پروال با ویژگی ها و مشخصات فنی مختلفی از جمله سایز، گشتاور، نوع عملکرد سینگل و دابل اکت و بسیاری موارد دیگر عرضه می شوند. در موارد زیر تمامی ویژگی های اکچویتور پنوماتیک و عددگذاری هایی که روی شکل انجام شده بررسی می شوند:

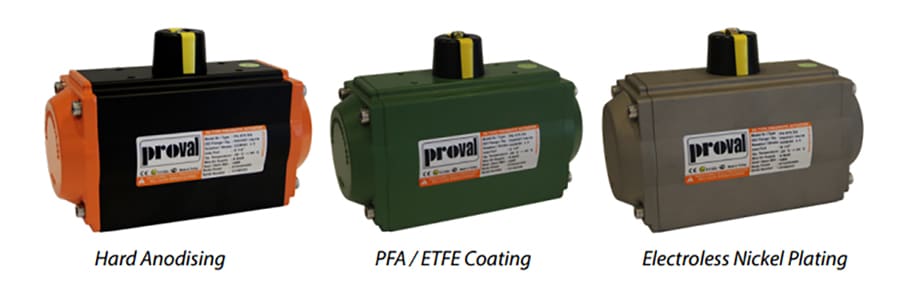

1.بدنه اکچویتور

بدنه آلومینیومی اکسترود شده سنگین که دارای سطح صافی است به سختی آنودایز خارجی و داخلی می شود تا مقاومت در برابر خوردگی و طول عمر قطعات داخلی افزایش یابد.

علاوه بر این انواع مختلف پوشش‌های محافظ مانند ENP، PFA و ECTFE که امکان استفاده از اکچویتورها در محیط‌های سخت فرآیندی را فراهم می کنند در صورت درخواست در دسترس هستند.

2.درپوش انتهایی

درپوش‌های انتهایی آلومینیومی دایکاست با پوشش پودری اپوکسی برای محرک‌ها در پیکربندی سینگل و دابل اکت یکسان هستند تا تبدیل در محل را تسهیل کنند. همچنین پوشش‌های ENP، PFA، ECTFE و غیره برای محیط‌های بسیار خورنده در دسترس هستند.

3.پیستون

برای کاهش ضریب اصطکاک و افزایش مقاومت در برابر سایش، پیستون‌های آلومینیومی دایکاست با یک پوشش مخصوص طراحی می‌شوند. جهت چرخش پینیون (CCW به CW) را می توان با چرخش 180 درجه حول محور پیستون ها تغییر داد. زیرا پیستون های نصب شده در هر دو انتهای محرک با یکدیگر یکسان هستند.

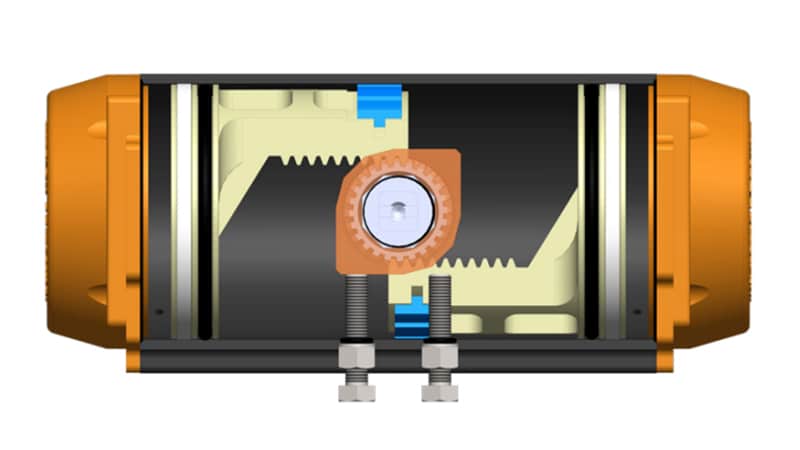

4.تنظیم Travel

هر انتهای حرکت اکچویتور (CW و CCW) را می توان با چرخاندن ± 5 درجه پیچ های تنظیم stroke راست و چپ که به طور مستقل از یکدیگر، داخل یا خارج قرار گرفته اند، تنظیم کرد.

5.پینیون (Drive Shaft)

شفت‌ های فولادی آلیاژی دقیقاً مطابق با استانداردهای ISO5211، DIN3337، VDI/VDE 3845 طراحی می‌ شوند. آبکاری در نیکل الکترولس برای ارائه عملکرد بهتر، مقاومت در برابر سایش و خوردگی در محیط های تهاجمی می شود.

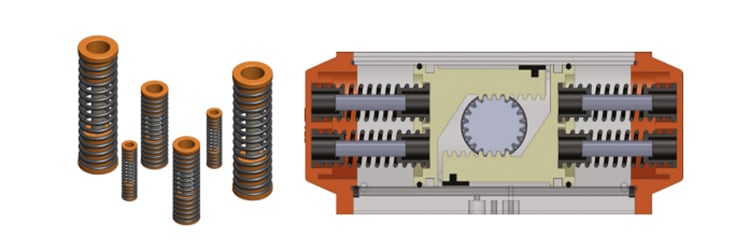

6.فنرهای کارتریج از پیش بارگذاری شده

کارتریج های فنر فولادی درجه بالا دارای روکش cataphoresis هستند تا ایمنی بسیار بهبود یافته و مقاومت در برابر خوردگی را در عملیات قطع ایمن و اضطراری ایجاد کنند.

7. اندیکتور

همه اکچویتورها دارای نشانگر موقعیت محلی هستند که نشانگر بصری موقعیت شیر و محرک را ارائه می دهد.

8.بلبرینگ و راهنما

بلبرینگ ها و راهنماهای (Bearings & Guides) با کیفیت بالا و اصطکاک کم برای جلوگیری از تماس فلز با فلز و اطمینان از حرکت خطی قابل اعتماد و پایدار به کار می روند.

9.آب بندی

اکچویتورهای مجهز به  واشرهای  NBR برای استفاده در دماهای بین -20 تا +80 درجه سانتی گراد مناسب هستند. اورینگ یا واشرهای FKM و سیلیکونی برای  کاربرد در دمای پایین و بالا استفاده می شوند.

عوامل تاثیرگذار بر قیمت اکچویتور پنوماتیک پروال

انتخاب اکچویتور پنوماتیک PROVAL مناسب شامل در نظر گرفتن چندین فاکتور است تا اطمینان حاصل شود که نیازهای کاربردی خاص شما را برآورده می کند. در ادامه برخی از عوامل تاثیرگذار بر قیمت و انتخاب اکچویتور پنوماتیک ذکر می شود:

• 1. نوع اکچویتور: محرک های سینگل اکت از فشار هوا برای حرکت در یک جهت و از فنر برای بازگشت استفاده می کنند، اما اکچویتورهای دابل اکت از دو خط فشار هوا استفاده می کنند.
• 2. نیازهای گشتاور مورد نیاز: گشتاور مورد نیاز برای شیر خود را شناسایی کنید. اکچویتورهای پروال طیف وسیعی از ارقام گشتاور را از 9 تا 9767 نیوتن متر مربع ارائه می دهند.
• 3. محدوده دمای فرآیندی: اطمینان حاصل کنید که محرک می تواند در محدوده دمایی محیط شما عمل کند. محرک های PROVAL دارای گزینه هایی برای NBR، FKM، و واشرهای سیلیکونی برای دماهای مختلف هستند.
• 4.مقاومت در برابر خوردگی: اگر اکچویتور در محیط های سخت فرآیندی استفاده می شود، پوشش های محافظ مانند آبکاری نیکل الکترولس (ENP)، PFA یا ECTFE را انتخاب کنید.
• 5.نشانگر موقعیت بصری: یک نشانگر موقعیت محلی می تواند برای تأیید آسان بصری موقعیت شیر و محرک مفید باشد.
• 6. نوع شیر: مطمئن شوید که محرک برای نوع شیری که استفاده می کنید، مانند شیرهای توپی یا پروانه ای مناسب است.

خرید و فروش اکچویتور پنوماتیک پروال

اکچویتور پنوماتیک PROVAL نوعی محرک است که از فشار هوا برای کنترل عملکرد شیرآلات در صنایع فرآیندی استفاده می کند. این اکچویتورهای پنوماتیک پروال در انواع رک پینیون و اسکاچ یوک با مشخصات فنی مختلف عرضه می شوند. هنگام خرید و انتخاب علاوه بر عوامل فوق نیاز فنی و بودجه کاربرد موردنظر را بررسی نمایید.

تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.

این فروشگاه بزرگ و مطمئن جهت افزایش سطح کیفی صنایع اکچویتور پنوماتیک پراول را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت اکچویتور پنوماتیک پروال با کارشناسان فروش ما تماس بگیرید.
