اکچویتور پنوماتیک KGSY

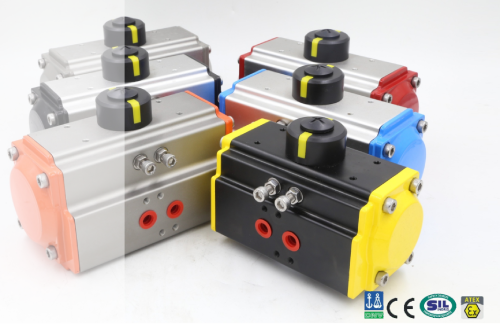

اکچویتور پنوماتیک KGSY چیست؟

اکچویتور پنوماتیک KGSY  یکی از انواع رایج عملگرهای صنعتی است که با استفاده از نیروی هوای فشرده، گشتاور و حرکت چرخشی لازم برای باز و بسته کردن شیرآلات صنعتی را ایجاد می‌ کند.

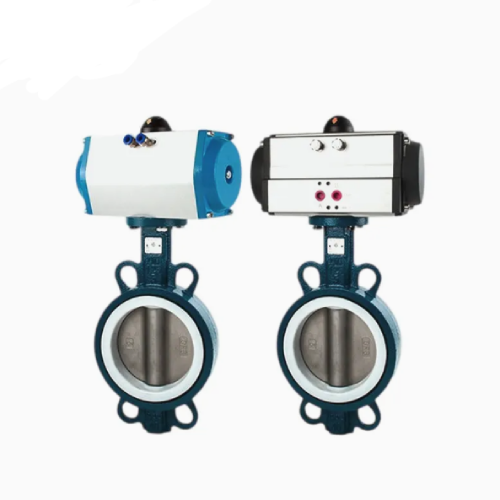

این تجهیز به‌ طور ویژه برای کنترل انواع شیرهای ربع ‌گرد مانند شیر توپی (Ball Valve) و شیر پروانه‌ ای (Butterfly Valve) طراحی شده است و بسته به نیاز فرآیندی، در دو نوع فنر برگشتی (Spring Return) و دابل اکت (Double Acting) تولید می‌ شود.

در اکچویتورهای پنوماتیک فنر برگشتی یا سینگل اکت برگشت به موقعیت اولیه با استفاده از نیروی فنر داخلی انجام می‌ شود. در مواقع قطع هوای فشرده شیر به حالت ایمن باز یا بسته باز می‌ گردد. اما در اکچویتورهای پنوماتیک دابل اکت، حرکت در هر دو جهت با استفاده از فشار هوا کنترل می‌ شود و دارای دو پورت ورودی هوا می باشند.

اکچویتور پنوماتیک KGSY به دلیل ساختار مستحکم و قابلیت اطمینان در صنایع مختلفی نظیر نفت و گاز، پتروشیمی، نیروگاهی، صنایع غذایی، داروسازی، آب و فاضلاب و خطوط انتقال به‌ طور گسترده مورد استفاده قرار می‌ گیرد. این تجهیز با ترکیب عملکرد سریع، مصرف هوای بهینه و هزینه نگهداری پایین، گزینه‌ ای ایده‌آل برای کنترل شیرآلات چرخشی در محیط‌ های صنعتی محسوب می‌ شود.

در ادامه این مقاله به بررسی اجزا، عملکرد، مشکلات رایج و عوامل موثر بر قیمت اکچویتور پنوماتیک KGSY می پردازیم بتوانند با دانش کامل، انتخابی دقیق و اقتصادی داشته باشید.

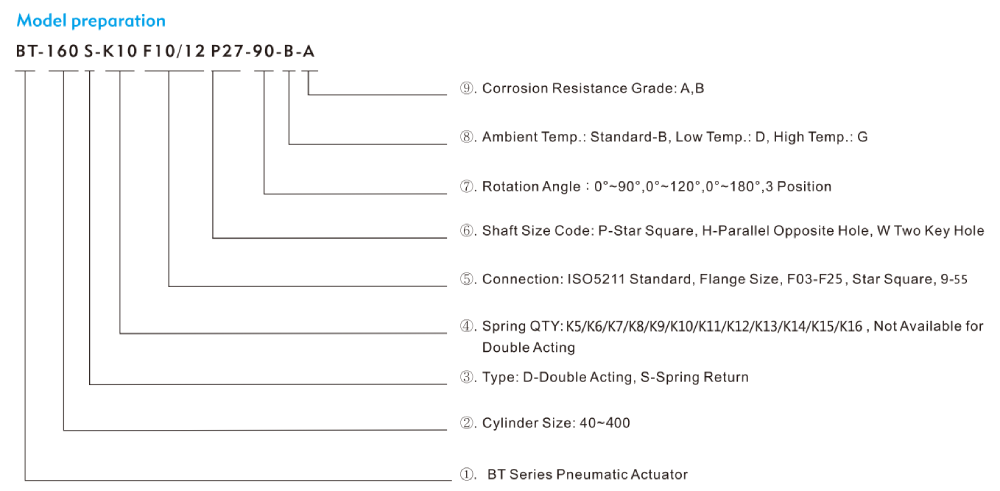

اکچویتور پنوماتیک KGSY سری BT

اجزای اکچویتور پنوماتیک KGSY

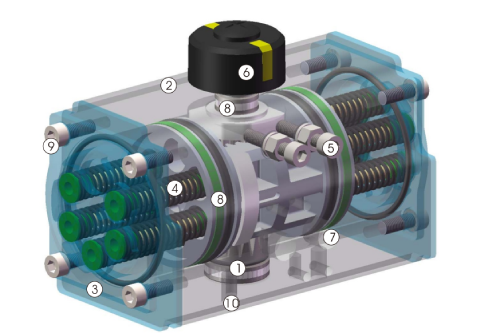

تمامی اجزای تشکیل دهنده اکچویتور پنوماتیک KGSY در ادامه با توجه به تصویر معرفی می شوند:

1. طراحی پیستون دوتایی به‌ صورت رک پینیون با ساختار متقارن، حرکت روان و دقیق، توان خروجی بالا تنها با تغییر ساده موقعیت مونتاژ پیستون؛ همچنین مجهز به مکانیزم ضد چرخش (Anti-Rotation) می باشد.
2. استفاده از بلوک سیلندر آلیاژی آلومینیوم اکسترود شده با کیفیت بالا، ماشین‌ کاری دقیق سوراخ‌ ها و سطح خارجی با پوشش آنودایز سخت (اکسیداسیون آندی تحت شرایط خاص + پوشش تفلون) برای عمر مفید بیشتر، اصطکاک کمتر و کارایی بالاتر طراحی می شود.
3. تمام مدل‌ های اکچویتور دابل اکت و فنر برگشتی دارای سیلندر و درپوش‌ های انتهایی یکسان هستند، که امکان جداسازی آسان و تغییر حالت عملکرد با نصب فنر یا حذف آن را فراهم می‌ کند.
4. مجموعه فنر از پیش فشرده Hean، چه در فرآیند مونتاژ و چه در نصب در محل، هم راحت و هم ایمن برای نصب یا تعویض است.
5. در قسمت بیرونی اکچویتور دو پیچ تنظیم مستقل قرار دارند که با استفاده از آن ها تعداد فنرها قابل تنظیم است. این پیچ‌ ها به‌ منظور تنظیم دقیق موقعیت باز و بسته شدن شیر در نظر گرفته شده‌ اند. همچنین برای انجام تنظیمات کامل، نسخه‌ هایی با پیچ بلندتر نیز موجود است.
6.  دارای نشانگر موقعیت چندگانه (Multi-position indicator) با قابلیت نمایش وضعیت شیر به‌ صورت بصری در محل، سازگار با استاندارد VDI/VDE3845 و NAMUR است.
7.  ورودی خط هوای فشرده و امکان نصب مستقیم شیر برقی مطابق مطابق با استاندارد NAMUR می باشد.
8. وجود بلبرینگ در قسمت رک پینیون اکچویتور جهت جلوگیری از اصطکاک فلز با فلز، کاهش ساییدگی، و افزایش عمر مفید است که عملکرد روان با اصطکاک کم را تضمین می‌ کند.
9. تمام پیچ‌ ها و اتصالات از جنس استنلس استیل با مقاومت بالا در برابر خوردگی و مناسب برای کاربرد طولانی مدت هستند.
10. قسمت اتصال مطابق با استانداردهای جدید بین‌ المللی ISO5211 و DIN3337 (F03–F25) موجب قابلیت تعویض‌ و انعطاف‌ پذیری بالای محصول در کاربردهای مختلف صنعتی می‌ شود.

عملکرد اکچویتور پنوماتیک KGSY

اکچویتور پنوماتیک KGSY از نوع رک پینیون (Rack & Pinion) است که برای کنترل شیرآلات صنعتی با حرکت مجرابند دورانی مانند شیرهای توپی و پروانه‌ ای به کار می رود. این اکچویتورها در دو نوع عملکردی فنر برگشتی (Spring Return) و دابل اکتینگ (Double Acting) عرضه می‌ شوند:

اکچویتور پنوماتیک دابل اکت (Double Acting)

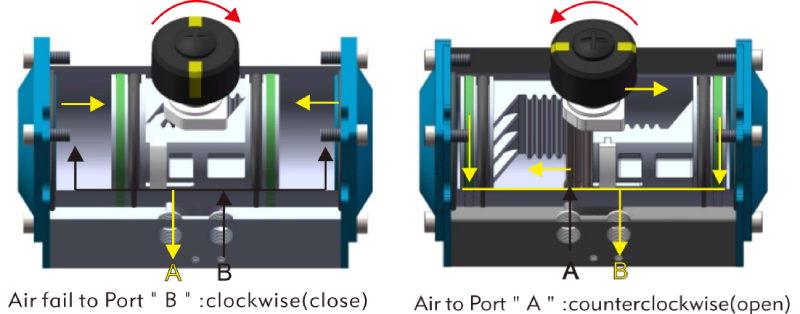

در این اکچویتور حرکت در هر دو جهت با استفاده از فشار هوا کنترل می‌ شود. هوای فشرده به‌ صورت متناوب به دو طرف پیستون وارد خواهد شد و باعث حرکت رفت و برگشتی آن می‌ گردد. این حرکت به چرخش پینیون و در نتیجه باز و بسته شدن شیر منجر می‌ شود و برای کاربردهایی با نیاز به کنترل دقیق‌ تر مناسب است.​

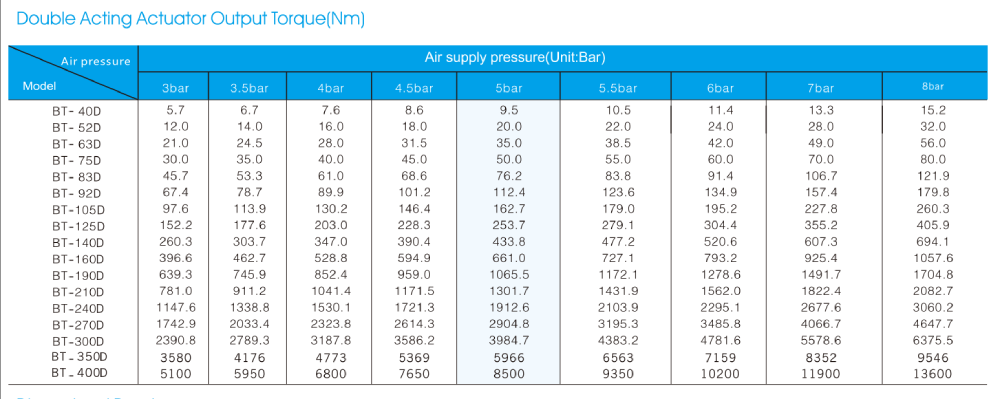

ضریب ایمنی برای انتخاب اکچویتورهای پنوماتیک دابل اکت بین 20 تا 30% است. به عنوان مثال برای شیری با گشتاور 100 نیوتون متر با توجه به ضریب ایمنی 100* (1+30%) گشتاور مورد نیاز 130 نیتون متر خواهد بود که با فشار کاری 5 بار با توجه به جدول زیر اکچویتور پیشنهادی مدل BT105D می باشد.

اکچویتور پنوماتیک سینگل اکت (Single Acting)

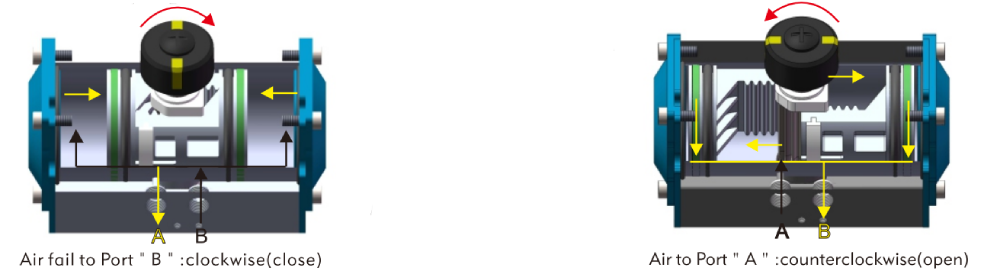

در اکچویتور پنوماتیک سینگل اکت یا فنر برگشتی (Spring Return) حرکت در یک جهت با استفاده از فشار هوا و در جهت مخالف با استفاده از نیروی فنر داخلی انجام می‌ شود. در واقع هوای فشرده باعث باز شدن شیر می‌ شود و در صورت قطع هوا، فنر داخلی شیر را به حالت بسته بازمی‌ گرداند. این ویژگی برای کاربردهایی که نیاز به حالت ایمن (Fail-Safe) دارند، مناسب است.​

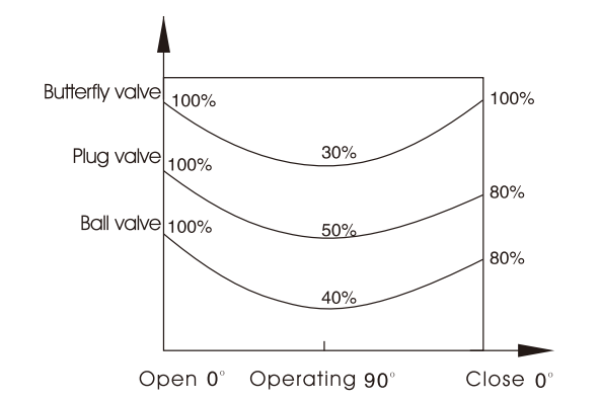

برای خرید اکچویتور سینگل اکت KGSY ضریب ایمنی تحت شرایط نرمال کاری 30 تا 50% است. همچنین با توجه به نمودار زیر سایزینگ و انتخاب اکچویتور با توجه به نوع شیر روتاری مانند شیر پروانه ای، شیر توپی و شیر پلاگ انجام می شود.

همچنین توجه داشته باشید که با توجه به نوع مجرابند شیر توپی نسبت به شیر پروانه ای در سایز مشابه گشتاور بیشتری نیاز دارد. به عنوان مثال برای انتخاب یک اکچویتور پنوماتیک سینگل اکت برای شیر پروانه ای با گشتاور مورد نیاز 80 نیوتون متر، گشتاور مورد نیاز برای باز شدن شیر 80* 30%=24 N.m  را محاسبه نمایید.

در نهایت با توجه به جدول گشتاور و فشار هوا 5 بار اکچویتور سینگل اکت مدل BT125SK10 پیشنهاد می شود. در این مدل اکچویتور گشتاور باز شدن شیر 148>80 Nm و گشتاور بسته شدن 96.7>24 Nm است. علاوه بر این گشتاور فنر را در 0 و 90 درجه در نظر بگیرید.

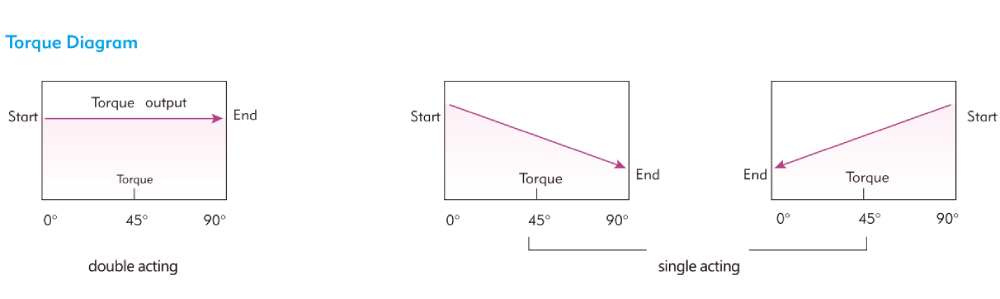

گشتاور اکچویتور پنوماتیک سینگل و دابل اکت

مشکلات رایج اکچویتور پنوماتیک KGSY

عوامل موثر بر قیمت اکچویتور پنوماتیک KGSY

اکچویتورهای پنوماتیک KGSY به دلیل عملکرد قابل‌اعتماد و طول عمر بالا، یکی از انتخاب‌ های محبوب در صنایع فرآیندی مختلف هستند. با این حال، قیمت این تجهیزات بر اساس چند پارامتر فنی تعیین می‌ شود که در ادامه آنها را بررسی می کنیم:

1. سایز اکچویتور (Actuator Size)

سایز اکچویتور بر اساس قطر داخلی سیلندر و ابعاد کلی بدنه مشخص می‌ شود. هرچه سایز بزرگ‌ تر باشد، ظرفیت جابه‌ جایی هوای بیشتری دارد و توان خروجی بالاتری ارائه می‌ دهد. اکچویتورهای کوچک، برای شیرهای کوچک‌ تر و کنترل‌ های سبک، قیمت پایین‌تری دارند. اما اکچویتورهای بزرگ، برای شیرآلات صنعتی با سایز بالا یا نیاز به گشتاور زیاد، قیمت بیشتری خواهند داشت.

2. گشتاور تولیدی (Output Torque)

گشتاور خروجی، یکی از معیارهای اصلی انتخاب اکچویتور است و رابطه مستقیم با قیمت دارد. گشتاور بالاتر یعنی باز و بسته کردن شیرهای با سایز بزرگ‌تر یا فشار بالاتر امکان پذیر است.

برای شیرهای پروانه‌ای و توپی بزرگ یا سیستم‌ های فشار بالا، نیاز به اکچویتورهایی با گشتاور زیاد وجود دارد که از نظر ساختار مکانیکی و مصرف هوا پیچیده‌ تر و گران‌ تر می باشند.

3. بازه حرکتی (Travel Range)

اکچویتورهای استاندارد معمولاً برای زاویه 90 درجه طراحی شده‌اند. هرچه زاویه حرکتی خارج از استاندارد باشد، مکانیزم داخلی باید مهندسی ویژه‌ای داشته باشد و این موضوع روی قیمت تأثیر می‌ گذارد.

4. نوع اکچویتور

اکچویتورهای پنوماتیک در انواع مختلف سینگل اکت یا دابل اکت تولید می شوند و بر اساس کاربرد انتخاب خواهند شد. پروژه‌ های فرایندی حساس معمولاً Single Acting را انتخاب می‌ کنند، چون در قطع هوای فشرده، شیر به حالت ایمن باز یا بسته برمی‌ گردد.

5. دما و فشار کاری

اکچویتورهایی که باید در دماهای خیلی بالا یا خیلی پایین کار کنند، نیاز به متریال خاص (مثل سیل‌های وایتون یا تفلون) دارند. همچنین فشار کاری بالاتر → طراحی بدنه قوی‌ تر و تست‌ های خاص → قیمت بالاتر

خرید اکچویتور پنوماتیک KGSY

اکچویتور پنوماتیکی رک پینیون مدل BTD/BTS از شرکت KGSY با بهره‌ گیری از جدیدترین فناوری‌ های بین‌ المللی، از طریق مدلسازی سه‌ بعدی نوآورانه و بهینه‌ سازی طراحی CAD، دارای طراحی فشرده، ظاهر مدرن و زیبا است.

این محصولات مطابق جدیدترین استانداردها و مشخصات فنی بین‌ المللی تولید می‌ شوند تا پاسخگوی نیاز صنایع گوناگون از جمله نفت، گاز، پتروشیمی، نیروگاه‌ها، آب و فاضلاب، صنایع غذایی و دارویی باشند. طراحی دقیق رک‌ و پینیون، امکان کنترل آسان انواع شیرآلات صنعتی را فراهم کرده و بهترین گزینه برای فرآیندهایی است که به پاسخ سریع و دقت بالا نیاز دارند.

تجهیز صنعت با بیش از بیست سال تجربه مداوم و موفق در تأمین تجهیزات ابزار دقیق و شیرآلات صنعتی، افتخار دارد که به‌عنوان نمایندگی انحصاری برند KGSY در ایران، مجموعه کامل اکچویتور پنوماتیک این کمپانی را با تنوع مدل، سایز و گشتاور، به مشتریان خود عرضه کند.

برای دریافت مشاوره تخصصی، استعلام قیمت روزاکچویتور پنوماتیک KGSY کارشناسان فروش تجهیز صنعت آماده پاسخگویی فوری به درخواست‌ های شما هستند. با یک تماس، می‌ توانید خرید خود را با اطمینان از اصالت و کیفیت انجام دهید و از پشتیبانی کامل پس از فروش بهره‌ مند شوید.
