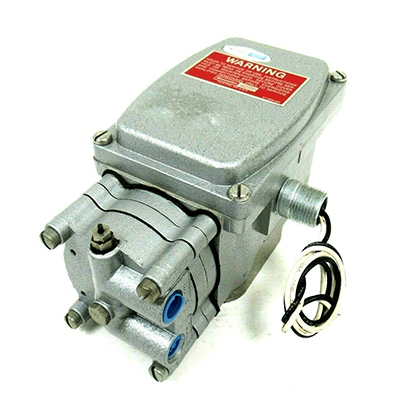

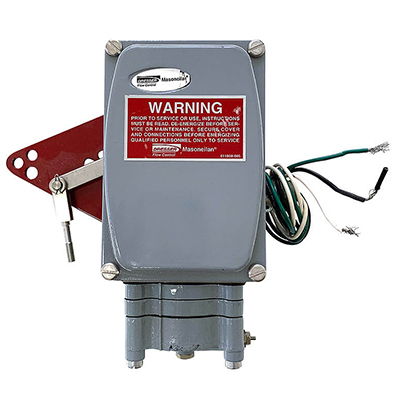

آی تو پی پوزیشنر ماسونیلان 8012

توضیحات

ای تو پی پوزیشنر ماسونیلان 8012، یکی از تجهیزات کنترلی از برند ماسونیلان است که برای عملکرد بهتر یک شیر کنترلی، افزایش راندمان و دقت آن به هنگام عملکرد و تنظیم مقدار فلوی عبوری در فرآیندهای صنعتی به کار می رود.

به عبارت بهتر پوزیشنر ماسونیلان 8012 یکی از اکسسوری ها و تجهیزات جانبی کنترل ولو ها محسوب می شود. پوزیشنر وظیفه موقعیت دهی دقیق به شیرآلات کنترلی را به عهده دارد تا موقعیت استم شیر با نقطه تنظیم شده از سیستم کنترل مطابقت داشته باشد.

ای توپی پوزیشنر ماسونیلان 8012 برای عملکرد مستقیم (direct) و یا معکوس (reverse) یک اکچویتور قابل استفاده می باشد. به این معنی که هم با افزایش سیگنال الکتریکی مقدار باز بودن شیر بیشتر شود یا در حالت معکوس با افزایش سیگنال الکتریکی شیر کنترلی بیشتر بسته شود.

ماسونیلان (MASONELIAN) یکی از تولیدکنندگان معروف انواع کنترل ولو، ای توپی پوزیشنر و انواع رگولاتور های هوا و ولو بوستر های پنوماتیکی است. ای توپی پوزیشنر ماسونیلان مدل 8012 یک ای توپی پوزیشنر الکترو پنومایتیکی می باشد که دقت بالا در موقعیت دهی به شیر کنترلی و سرعت پاسخ دهی بسیار سریع از ویژگی های شاخص این پوزیشنر محسوب می شود.

موقعیت شیر کنترلی بنابر دلایل مختلفی (وارد شدن نیروهای ناخواسته به پلاگ ولو، وجود اصطکاک در پکینگ استم شیر و یا هر دلیل دیگر) ممکن است متناسب با سیگنال دریافتی از سیستم کنترلی نباشد. در این صورت پوزیشنر این اختلاف و مغایرت را اصلاح کرده و موقعیت صحیح شیر را فراهم می کند.

در ادامه به معرفی و بررسی ویژگی ها، مشخصات فنی، عملکرد آی تو پی پوزیشنر ماسونیلان 8012 می پردازیم.

ویژگی های آی تو پی پوزیشنر ماسونیلان 8012

اولین ویژگی ای توپی پوزیشنر ماسونیلان 8012 مانند سایر پوزیشنرهای الکتروپنوماتیکی ارسال سیگنال متناسب با سیگنال دریافتی از کنترلر به اکچویتور و مقایسه و اصلاح موقعیت کنترل ولو می باشد.

پوزیشنر الکتروپنوماتیکی با دریافت سیگنال جریانی 4 تا 20 میلی آمپر DC از کنترلر، یک پاسخ سریع و درست نسبت به این سیگنال دریافتی می دهد و سیگنال نیوماتیکی فشار متناسب با آن را به اکچویتور ارسال می کند.



هوای مورد نیاز برای تغذیه 1.4 تا 5.2 بار است که نسبت به سایز شیر و اکشن عملگر شیر قابل تنظیم است و جنس بدنه آن  از متریال آلومینیوم ریخته گری خواهد بود.

پوزیشنر ماسونیلان 8012 هم برای اکچویتور های خطی (8012) و هم برای اکچویتور های دورانی (8012-b-c) قابل استفاده است. در جدول زیر مشخصات فنی آی تو پی پوزیشنر ماسونیلان 8012 ذکر می شود.



مدل آی توپی پوزیشنر	ماسونیلان مدل 8012
نوع پوزیشنر	پوزیشنر الکتروپنوماتیکی (I/P)
مناسب اکچویتور	دورانی / خطی
سیگنال ورودی	4 تا 20 میلی آمپر
فشار هوا تغذیه	1.4 تا 5.2 بار
حداکثر مصرف هوا	0.4 تا 0.85 st.m3/h
خروجی هوا	4.5 تا 18 Scfm
بدنه	آلومینیوم
سیگنال فیدبک و لیمیت سوئیچ	ندارد
درجه حفاظت بدنه	IP66
استاندارد ضد انفجار	ندارد

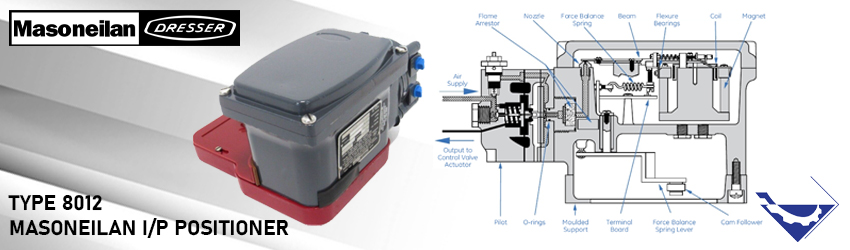

عملکرد ای تو پی پوزیشنر ماسونیلان 8012

پوزیشنرهای پنوماتیکی با دریافت سیگنال نیوماتیکی و پوزیشنر های الکتروپنوماتیکی با دریافت سیگنال جریانی الکتریکی از یک کنترلر یا سیستم کنترلی مانند PLC آن را به یک سیگنال استاندارد 15-3 psi تبدیل می کنند.

در نهایت این سیگنال نیوماتیکی را در قالب سیگنال خروجی به اکچویتور ارسال می کنند. این سیگنال نیوماتیکی باعث حرکت دیافراگم یک اکچویتور و در نهایت باز و بسته شدن شیر (حرکت استم) می شود.

با توجه به اینکه استم کنترل ولو با یک اتصال مکانیکی (Lever) به پوزیشنر متصل می باشد. پوزیشنر وظیفه مقایسه مقدار واقعی حرکت استم با مقدار سیگنال دریافتی از کنترلر را دارد و در صورت مغایرت این اختلاف را اصلاح می کند.

برای مثال وقتی یک پوزیشنر الکترونیوماتیکی سیگنال جریانی 12 میلی آمپر را دریافت می کند. در مرحله بعد آن را به سیگنال نیوماتیکی 9psi تبدیل می کند، شیر کنترلی باید موقعیتی دقیقا برابر 50% نیمه باز باشد.

اگر موقعیت شیر به هر دلیلی (وارد شدن نیروهای ناخواسته به پلاگ ولو، وجود اصطکاک در پکینگ استم شیر و یا هر دلیل دیگر) غیر از 50% باشد. ای توپی پوزیشنر با اصلاح این موقعیت و وارد کردن مقدار سیگنال فشار نیوماتیکی بیشتر به عملگر، موقعیت شیر را دقیقا به 50% اصلاح می کند.

خرید ای تو پی پوزیشنر ماسونیلان 8012

ای تو پی پوزیشنر ماسونیلان 8012 یکی از تجهیزاتی است که دریافت مقدار دقیق سیگنال ارسالی از طرف سیستم کنترلی، مقایسه و تصحیح آن با مقدار (درصد باز و بسته بودن کنترل ولو) را انجام داده و در صورت لزوم آن را اصلاح می کند.

هنگام خرید ای توپی پوزیشنر 8012 پارامترهای متعددی باید در نظر گرفته شود. برخی از مهمترین این پارامترها به شرح زیر است:

• 1.سیگنال ورودی و خروجی
• 2.فشار هوای تغذیه
• 3.متریال بدنه
• 4.دمای کاری
• 5.سینگل یا دابل اکت
• 6.مناسب اکچویتور خطی یا چرخشی
• 7.درجه حفاظت بدنه (IP)
• 8.تاییدیه ضد انفجار (Ex)

تجهیز صنعت یکی از بزرگترین تامین کنندگان انواع پوزینشر های نیوماتیکی الکتروپنوماتیکی و دیجیتالی یا smart از معتبرترین برند های دنیا مانند فیشر، سامسون، ماسونیلان و SMC است. این فروشگاه بزرگ حهت افزایش سطح کیفی صنایع آی تو پی پوزیشنر ماسونیلان مدل 8012 را با بهترین کیفیت و قیمت مناسب ارائه می دهد.

جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت آی تو پی پوزیشنر ماسونیلان 8012 با کارشناسان فنی و فروش ما در تماس باشید.
