پلاگ ولو

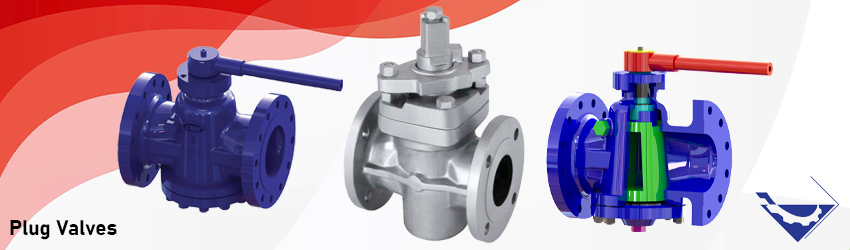

Plug Valves

ولوهای سماوری



یک ولو سماوری ، ولوی با هدف صنعتی است که به منظور کنترل جریان سیال در خطوط لوله یا هر واحد پردازشی مورد استفاده قرار می گیرد. این ولوها متشکل از مجرابندهایی هستند که مخروطی یا مخروطی استوانه ای اند و می توانند در داخل بدنه ولو به کمک یک چرخ دستی یا موتور تحریک شده چرخانده شوند. ولوهای سماوری به منظور کنترل جریان سیالات بر روی خطوط لوله سوار می شوند. این ولوها شامل مجرابندهایی هستند که دارای یک یا چند کانال توخالی اند که از طریق آن سیالات می توانند عبور کنند. در واقع ولو سماوری یک ولو چرخشی است که از مجرابند استوانه ای یا مخروطی برای شروع یا توقف جریان استفاده می کند. دیسک هم مجرایی شکل بوده و دارای کانالی برای عبور جریان است. در موقعیت باز ، این کانال هم خط جریان است. وقتی مجرا از موقعیت باز 90 درجه چرخانده می شود ، قسمت توپر مجرا مسیر جریان را مسدود می کند. ولوهای سماوری در مکان هایی که نیاز به عملکرد سریع است مورد استفاده قرار می گیرند.

بخش های ولو سماوری

ولو سماوری معمولی متشکل از بدنه ، کلاهک ، ساقه و مجراست. در شکل 1 اجزای تشکیل دهنده ولو سماوری و متریال سازنده هر یک در جدول آورده شده است. در مورد “ولوهای سماوری با سیستم روانکاری”  نشیمنگاه بخش کاملی از بدنه است. برای “ولو سماوری بدون سیستم روانکاری” یک نشیمنگاه غیر فلزی به منظور بهبود نشت ولو مورد استفاده قرار می گیرد.

دیسک ولو سماوری : مجرابند ها گرد یا مخروطی اند و انواع مختلفی از پورت های ورودی با درجات متفاوتی از سطح ورودی دارند . مجرابندها در دسترس اند با :



پلاگ ولو

شکل 1 : اجزای تشکیل دهنده ولو سماوری و متریال سازنده هر جزء



  • پورت مستطیلی : این پورت برای ولو مجرایی متداول تر است. پورت مستطیلی حداقل 70 % سطح مقطع عرضی لوله مربوطه را نشان می دهد.
  • پورت مدور : مجرا با این پورت دارای یک منفذ دایره ای است و در طرح های منفذ کامل و منفذ کاهش یافته در دسترس هستند. ولوهای با پورت های کاهش یافته در مکان هایی که محدودیت جریان مهم نیست ، مورد استفاده قرار می گیرند.
  • پورت لوزی : مجرا با این پورت دارای یک پورت لوزی شکل در سرتاسر مجراست. تمام ولوهای با پورت لوزی از نوع محدود کننده جریان هستند. این طراحی برای سرویس throttling است.

پلاگ ولو 2شکل 2 : طراحی مجرای مخروطی با پورت های مستطیلی ، مدور و لوزی



انواع ولوهای سماوری

ولوهای سماوری در طرح های با سیستم روانکاری و بدون سیستم روانکاری و با شیوه های مختلفی از پورت های ورودی در دسترس هستند.

1- ولو سماوری با سیستم روانکاری : مجرا در این نوع ولو دارای حفره ای در وسط محورهای آن است. محفظه روان کننده در انتها و اتصالات تزریق سیلانت یا عامل درزگیر در قسمت بالا تامین و عرضه روان کننده را تضمین می کند. زمانی که سیلانت به حفره تزریق می شود ، چک ولو کوچکی زیر اتصالات تزریق مانع از جریان یافتن سیلانت در جهت معکوس می شود. سطح مجرا دائما توسط سیلانتی که از حفره مرکزی از طریق منافذ شعاعی به شیارهای روانکاری روی سطح مجرا حرکت می کند ، روغن کاری می شود. شکاف باریک اطراف پلاگ یا مجرا ممکن است باعث نشت شود و اگر این شکاف کمی بیشتر کاهش داده شود ، باعث افزایش اصطکاک شده و پلاگ ممکن است داخل بدنه ولو گیر کند.

پلاگ ولو 3 شکل 3 : ولو سماوری با سیستم روانکاری



روان کننده نیروی مورد نیاز برای باز و بسته کردن ولو را کاهش داده و باعث حرکت یکنواخت پلاگ می شود. روان کننده همچنین مانع خوردگی پلاگ می شود. ماده روغن کاری باید با سیال خط لوله سازگار باشد. در واقع ماده روان کاری نباید توسط محیط جریان حل یا شسته شود ، چون می تواند باعث آلودگی سیال و آسیب به آب بندی بین پلاگ و بدنه شده و منجر به نشت شود. همچنین سیلانت مورد استفاده باید قادر به مقاومت در برابر دمای محیط جریان باشد. ولوهای سماوری با سیستم روانکاری در محدوده اندازه های بزرگ در دسترس اند و برای کار در سرویس های دمایی با فشار بالا مناسب می باشند. این ولوها در معرض سایش کمتری بوده و در محیط های سرویس دهی مقاومت به خوردگی بهتری را ارائه می دهند.

2ولو سماوری بدون سیستم روانکاری : در این نوع ولو یک بوش الاستومری غیر فلزی مورد استفاده قرار می گیرد. این بوش در حفره بدنه ولو نصب می شود. پلاگ مخروطی جلا داده شده به عنوان یک گوه عمل می کند و بوش را به بدنه فشار می دهد. این بوش غیر فلزی اصطکاک بین پلاگ و بدنه ولو را کاهش می دهد. ولوهای سماوری بدون سیستم روانکاری به حداقل نگهداری نیاز دارند. این ولوها به دلیل نشیمنگاه غیر فلزی در کاربردهای با دمای بالا مورد استفاده قرار نمی گیرند. ولوهای سماوری با و بدون سیستم روانکاری در اندازه های جمع و جور نیز در دسترس هستند.

پلاگ ولو 4شکل 4 : ولو سماوری بدون سیستم روانکاری



3- ولوهای سماوری با چندین پورت : ولوهای چند پورت در خطوط انتقال و برای هدایت کار مورد استفاده قرار می گیرند. با این حال گاهی اوقات ولوهای چند پورته جریان را به طور کامل قطع نمی کنند. مراقبت های ویژه ای به منظور تعیین پورت ویژه برای عملکرد صحیح  باید انجام شود.

پلاگ ولو 5پلاگ ولو 6شکل 5 : ولوهای سماوری چند پورت



کاربرد ولو سماوری

  • ولوهای سماوری به عنوان ولو قطع و وصل جریان مورد استفاده قرار می گیرند.
  • این ولوها می توانند در انواع مختلف سرویس های سیال از جمله هوا ، گازها ، بخار ، هیدروکربن ، دوغاب ها و کاربردهای فاضلاب مورد استفاده قرار گیرند.

مزایای ولوهای سماوری

  • طراحی ساده با چند بخش
  • سریع برای باز و بسته کردن
  • امکان تعمیر و نگهداری در خط
  • حداقل مقاومت در برابر جریان
  • ارائه خدمات قابل اعتماد نشتی
  • طراحی چند پورت به کاهش تعداد ولوهای مورد نیاز کمک کرده و امکان تغییر در جهت جریان را فراهم می کند.

معایب ولوهای سماوری

  • به دلیل اصطکاک بالا نیروی بزرگ تری برای عملکرد آن مورد نیاز است.
  • ولوهای بزرگ تر نمی توانند به صورت دستی عمل کنند و به یک اکچویتور نیاز دارند.
  • افت فشار به دلیل کاهش پورت
  • برای اندازه و کلاس معینی ممکن است هزینه ولوهای سماوری بیشتر از ولوهای توپی باشد.
