ترانسمیتر دما روزمونت ۶۴۴ ، یکی از محصولات شرکت Rosemount می باشد که برای نظارت، کنترل و مانیتورینگ دمای سیالات مختلف فرآیندی در محیط های صنعتی مورد استفاده قرار می گیرد.
ترانسمیتر دمای ۶۴۴ پس از اندازه گیری دمای سیال توسط سنسور دمای ترموکوپل یا RTD سیگنالی استاندارد متناسب با دما از ۴ تا ۲۰ میلی آمپر با پروتکل ارتباطی HART ،Fieldbus ،PROFIBUS به اتاق کنترل ارسال می کند.
سنسور های دمایی میتوانند از جنس سنسور های دمایی مقاومتی یا RTD یا میتوانند از جنس سنسور های ترموکوپلی باشند. این نوع سنسور ها هر کدام با توجه به شرایط سیال فرآیندی یا محیطی که در آنها دما را اندازه گیری میکنیم طراحی و انتخاب میشوند.
این مدل ترانسمیتر دما یکی از تولیدات شرکت روزمونت زیر مجموعه هلدینگ بزرگ EMERSON امریکا است. همچنین ترانسمیترهای دمای روزمونت با انواع پروتکل ارتباطی و نحوه نصب طیف گسترده ای از نیازهای صنعتی را پوشش می دهند.
ترانسمیتر دما اطلاعات ورودی از سنسور دمایی را دریافت میکند و با مدارات الکترونیکی داخلی خود آن را به سیگنال جریانی ۴ تا ۲۰ میلی آمپر DC تبدیل میکند.
سپس آن را در قالب پروتکل های ارتباطی (HART، FOUNDATION Fieldbus یا Profibus PA) به سیستم های کنترلی ارسال میکند. در ادامه این مطلب به توضیح عملکرد ترانسمیتر دمای روزمونت ۶۴۴ و انواع آن خواهیم پرداخت.
ترانسمیتر دما ROSEMOUNT مدل ۶۴۴
ترانسمیتر دما روزمونت مدل ۶۴۴ یک ترانسمیتر دمایی متنوع است که با پروتکلهای HART، FOUNDATION Fieldbus و PROFIBUS™ در مدلهای نصب هد، فیلد و ریل و با انواع گزینهها در دسترس است. با اضافه کردن یک اپراتور محلی (LOI)، می توانید پیکربندی ترانسمیتر دما را در محیط بدون نیاز به ابزار تغییر دهید.

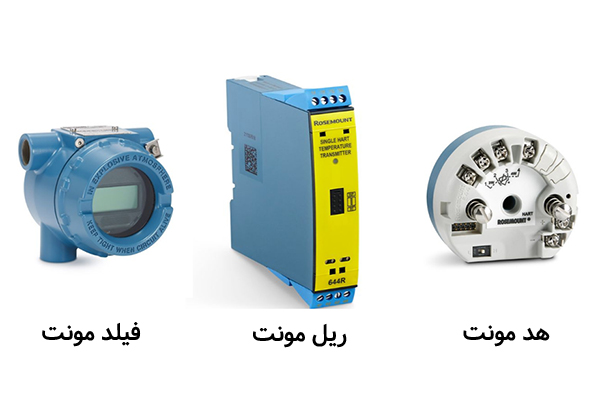

این ترانسمیتر دارای مدلهای متنوع نصب هدمونت (head mount)، ریلی (rail mount) و فیلد مونت (field mount) است. نصب هدمونت به معنای نصب ترانسمیتر در قسمت سری تجهیزات است.
نصب ریلی به معنای نصب ترانسمیتر بر روی ریل استاندارد در تابلوی برق و نصب فیلد مونت به معنای نصب ترانسمیتر به صورت مجموعهای که شامل سنسور دمایی و بدنه ترانسمیتر است. همچنین اطلاعات فرآیندی را برای سیستم کنترلی ارسال میکند.
تصویر زیر یک نمونه از ترانسمیتر دما روزمونت مدل ۶۴۴ نمایش میدهد. این ترانسمیتر شامل یک سنسور دمایی و بدنه ترانسمیتر است که به سنسور متصل شده است. بخش بدنه (کلگی) این ترانسمیتر قابلیت ارسال اطلاعات فرآیندی و نمایش آن را به صورت محلی دارد، به همین دلیل به آن ترانسمیتر دمایی فیلد مونت میگویند.
انواع مدل های ترانسمیتر دما روزمونت مدل ۶۴۴

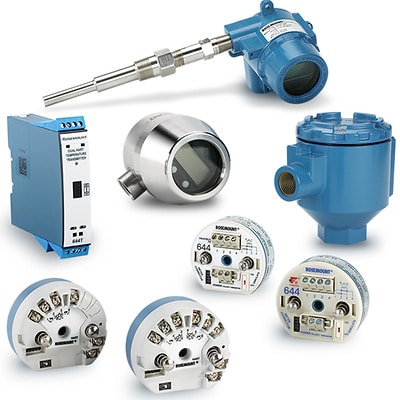

ترانسمیتر دما روزمونت مدل ۶۴۴ با انواع مدلهای مختلفی ارائه میشود. برخی از این مدلها عبارتند از:
- ۱. Rosemount™ 214C RTD Temperature Sensor and 644 Temperature Transmitter: این مدل شامل یک سنسور دمایی RTD (مقاومتی) از نوع 214C و ترانسمیتر دما مدل ۶۴۴ میباشد.
- ۲. Rosemount™ 214C Thermocouple Sensor and 644 Transmitter: در این مدل، سنسور دمایی از نوع ترموکوپل 214C و ترانسمیتر دما مدل ۶۴۴ استفاده میشود.
- ۳. Rosemount™ ۰۰۸۵ Pipe Clamp Temperature Sensor and 644 Temperature Transmitter: این مدل شامل یک سنسور دمایی نصب بر روی لوله با نام ۰۰۸۵ و ترانسمیتر دما مدل ۶۴۴ است.
- ۴. Rosemount™ 214C RTD Temperature Sensor, 644 Transmitter and 114C Thermowell: این مدل شامل سنسور دمایی RTD مدل 214C، ترانسمیتر دما مدل ۶۴۴ و یک ترموول 114C میباشد.
- ۵. Rosemount™ 214C Thermocouple Sensor, 644 Transmitter and 114C Thermowell: در این مدل، سنسور دمایی ترموکوپل 214C، ترانسمیتر دما مدل ۶۴۴ و یک ترموول 114C استفاده میشود.
- ۶. Rosemount™ 214C Thermocouple Sensor, 644 Transmitter and 114P Protection Tube: این مدل شامل سنسور دمایی ترموکوپل 214C، ترانسمیتر دما مدل ۶۴۴ و یک لوله حفاظتی 114P است.
- ۷. Rosemount™ 214C RTD Temperature Sensor, 644 Transmitter and 114P Protection Tube: در این مدل، سنسور دمایی RTD 214C، ترانسمیتر دما مدل ۶۴۴ و یک لوله حفاظتی 114P استفاده میشود.
این انواع مدلها نشان میدهد که ترانسمیتر دما روزمونت مدل ۶۴۴ قابل استفاده با انواع مختلفی از سنسورها و لوازم جانبی دما است و میتواند به طور گسترده در کاربردهای مختلف صنعتی مورد استفاده قرار بگیرد.
مشخصات فنی ترانسمیتر دما روزمونت مدل ۶۴۴
ترانسمیتر دما روزمونت ۶۴۴ یکی از انواع ترانسمیترهای دما است که اطلاعات دمایی فرآیند را از انواع سنسورهای دمایی دریافت کرده و آنها را به سیستم کنترلی ارسال میکند.
این ترانسمیترهای دما در کاربردهای صنعتی متنوع استفاده میشوند. علاوه بر این شامل قابلیتهای تشخیصی مانند قابلیت Hot Backup و هشدار در مورد انحراف سنسور و تخریب ترموکوپل میباشند. برخی دیگر از مشخصات فنی مهم در جدول زیر ذکر می شود.
مدل ترانسمیتر دما | روزمونت مدل ۶۴۴ |
---|---|
ورودی | قابلیت ورودی دوگانه و تک سنسور با ورودی های (RTD, T/C, mV, ohms) |
سیگنال خروجی | ۴ تا ۲۰ میلی آمپر با پروتکل ارتباطی HART ,Fieldbus , PROFIBUS |
صفحه نمایش | LCD یا LED |
بدنه (Housing) | دارای سه مدل Field mount فیلد مونت، هد مونت DIN A head mount، ریلی Rail mount |
کالیبراسیون | تطبیق ترانسمیتر و سنسور با ثابت های (Callendar-Van Dusen)، کالیبراسیون در ۵ نقطه |
تشخیص | قابلیت عیب یابی Hot Backup هشدار خرابی سنسور و ترموکوپل (ردیابی حداقل و حداکثر) |
متریال بدنه | آلومینیوم و استیل |
گواهی و تاییدیه ها | ایمنی SIL 2/3 مطابق با استاندارد IEC 61508/ اماکن خطرناک Hazardous location / نوع دریایی Marine type/ IECEx / ATEX |
ویژگی های ترانسمیتر دما روزمونت ۶۴۴
ترانسمیتر دما روزمونت مدل ۶۴۴ دارای ویژگیهای زیر است:
۱. چند منظوره: این ترانسمیتر دما بسیار چند منظوره است و در پروتکلهای HART، FOUNDATION Fieldbus و PROFIBUS در دسترس است.
۲. تنوع در نصب: مدل ۶۴۴ انواع مختلفی از نصبها از جمله نصب هدمونت (head mount)، فیلد مونت (field mount) و ریلی (rail mount)را پشتیبانی میکند. همچنین انواع متنوعی از گزینههای بستهبندی دارد.
۳. LOI (Local Operator Interface): این ترانسمیتر دارای یک رابط کاربری محلی (LOI) است که امکان پیکربندی آن را در محیط بدون نیاز به ابزارهای تنظیم فیلدی (مانند ابزارهای ارتباطی فیلد) فراهم میکند و استفاده از آن را آسان میکند.
۴. هماهنگی ترانسمیتر با سنسور: این ترانسمیتر دارای قابلیت هماهنگی با سنسور است و با استفاده از ثابتهای Callendar-Van Dusen، خطای اندازهگیری کلی را کاهش میدهد.
۵. قابلیت Hot Backup: این ترانسمیتر دارای قابلیت Hot Backup است که با استفاده از دو سنسور، امکان پشتیبانی در صورت خرابی یکی از سنسورها را فراهم میکند و اطمینان از صحت اندازهگیری را افزایش میدهد.
۶. تشخیص افت کیفیت ترموکوپل: این ترانسمیتر دارای تشخیص افت کیفیت ترموکوپل است که به منظور تشخیص افت کیفیت سنسور ترموکوپل قبل از خرابی آن استفاده میشود.
۷. ردیابی دمای حداقل و حداکثر: مدل ۶۴۴ دارای قابلیت ردیابی دمای حداقل و حداکثر است که دماهای بسیار بالا و پایین را بررسی میکند و برای انجام عیبیابی آسان مورد استفاده قرار میگیرد.
۸. داشبوردهای دستگاه: این ترانسمیتر دارای داشبوردهای دستگاه است که واسطهای آسان برای پیکربندی ساده دستگاه و عیبیابی تشخیصی فراهم میکند.
در کل، ترانسمیتر دما روزمونت مدل ۶۴۴ با ویژگیهای تشخیصی، قابلیتهای پیکربندی و عیبیابی متناسب با نیازهای صنعتی و استفادههای مختلف در اندازهگیری دما بسیار چندگانه و کارآمد است.
انواع ترانسمیترهای دما ۶۴۴ بر اساس پروتکل ارتباطی
هارت HART:
ترانسمیتر دمای ۶۴۴ روزمونت با قابلیت پشتیبانی از شبکه HART قابلیت گرفتن سیگنال ورودی از یک سنسور یا دو سنسور دما (single or double input) از انواع سنسور های RTD یا ترموکوپل و سیگنال های میلی ولت و اهمی را دارد.
انواع مدل های هد مونت DIN A head mount و فیلد مونت Field mount برای این ترانسمیتر با قابلیت پشتیبانی از شبکه HART وجود دارد. همچنین دارای سطح یکپارچگی ایمنی SIL3 مطابق استاندارد IEC 61508 و نمایشگر LCD می باشد.
از مزایای این ترانسمیترهای دمای ۶۴۴ میتوان به قابلیت تشخیص خرابی سنسور، دقت و پایداری بالا اشاره کرد.
فیلدباس FOUNDATION Fieldbus:
ترانسمیتر دمای هدمونت ۶۴۴ با ورودی تک سنسور دما مانند ترموکوپل یا RTD در صنایع مختلفی به کار می رود.
ترانسمیترهای فیلدباس هدمونت مطابق با استاندارد ITK 5.01 تولید می شوند و سایر مشخصات فنی این ترانسمیتر مطابق ترانسمیتر روی پروتکل HART میباشد.
پروفیباس PROFIBUS PA:
ترانسمیتر دمای ۶۴۴ هدمونت با پروتکل ارتباطی پروفیباس دارای ورودی تک سنسور Single Sensor ترموکوپل، RTD، میلی ولتی و اهمی می باشد. این مدل ترانسمیتر دمای هدمونت با استاندارد DIN در بالای محفظه سنسور یا (Head mount) قرار می گیرد و دارای خروجی آنالوگ می باشد.
ترانسمیتر و سنسور دمای روزمونت ۶۴۴ با ثابت های Callendar-Van Dusen مطابقت دارند.
عوامل تاثیرگذار بر قیمت ترانسمیتر دما روزمونت ۶۴۴
قیمت ترانسمیتر دمای روزمونت ۶۴۴ تحت تاثیر عوامل متعددی قرار می گیرد. علاوه بر نوسانات بازار و دلار موارد زیر بر قیمت ترانسمیتر دمایی روزمونت تاثیرگذار است:
نوع ترانسمیتر دما:
ترانسمیتر دمای ۶۴۴ در انواع مختلف نصب از بالا هد مونت، ریلی و فیلد مونت و با پروتکل ارتباطی متنوع شامل هارت، فیلدباس و پروفیباس توسط شرکت روزمونت ارائه می شود. هر کدام از تجهیزات مشخصات فنی و ویژگی های متفاوتی دارند که بر قیمت آنها تاثیر میگذارد.
محدوده اندازه گیری:
ترانسمیترهای دمای روزمونت ۶۴۴ در محدوده دمایی خاصی دقت و عملکرد مناسبی دارند. معمولا ترانسمیترهایی با محدوده اندازهگیری دمای گستردهتر قیمت بالاتری دارند.
گواهی و تاییدیه ها:
تاییدیه ها و استاندارد های مختلف نظیر ضد انفجاری (Ex) و ایمنی SIL بر قیمت ترانسمیتر دمای روزمونت ۶۴۴ تاثیر گذار می باشد. ترانسمیتر دمای روزمونت با بدنه ضد انفجاری نسبت به مدل های معمولی از قیمت بالاتری برخوردار هستند.
نمایشگر:
ترانسمیترهای دمای روزمونت ۶۴۴ در دو مدل با نمایشگر LCD و بدون نمایشگر ارائه می شوند. در واقع ترانسمیترهای هد مونت و ریل مونت نمایشگر جهت نمایش دمای فرآیندی ندارند. بنابراین فقط سیگنال ۴ تا ۲۰ میلی آمپر به اتاق کنترل ارسال می کنند. ولی ترانسمیتر دمای فیلد مونت صفحه نمایش دارد. با توجه به نیاز پروژه و اپراتور میتوانید ترانسمیتر دمای مدنظر خود را انتخاب نمایید.
خرید و فروش ترانسمیتر دما روزمونت ۶۴۴
کنترل و مانیتورینگ دما در فرآیندهای صنعتی از اهمیت ویژه ای برخوردار است. به همین منظور جهت تجهیزات متعددی برای اندازه گیری دما و مخابره اطلاعات دما به سیستم های کنترلی و اتوماسیون وجود دارند.
از این بین ترانسمیترهای دما تجهیزاتی محسوب میشوند که اطلاعات مربوط به دما را از سنسور های دمایی دریافت می کنند و سپس آن را به سیگنال های جریانی و الکتریکی قابل ارسال برای سیستم های اتوماسیون تبدیل میکنند.
تجهیزصنعت یکی از بزرگترین وارد کنندگان و تامین کنندگان انواع تجهیزات ابزار دقیق و پایپینگی در کسور است. انواع ترانسمیتر های دما و فشار، فلومتر و لول ترانسمیتر های برند های مطرح دنیا شامل روزمونت، اندرس هاوزر، زیمنس، ای بی بی و سایر برندها در انبار محصولات این شرکت موجود و قابل عرضه میباشد.
برای کسب اطلاعات بیشتر درخصوص این محصولات ، استعلام و خرید ترانسمیتر دما با کارشناسان فروش و فنی ما در ارتباط باشید.
