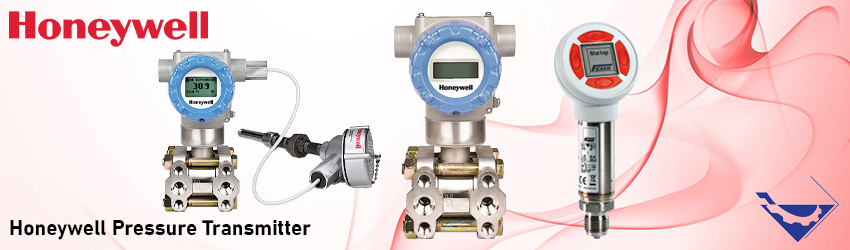

ترانسمیتر فشار هانیول

ترانسمیتر فشار هانیول

بیمه + گارانتی تجهیز صنعت

خریدی امن، با پشتیبانی و ضمانت بازگشت وجه

شرکت هانیول HONEYWELL یکی از بزرگ ترین شرکت های تولید کننده سیستم های کنترلی و اتوماسیون در جهان میباشد. انواع تجهیزات کنترلی و اندازه گیری فشار شامل ترانسمیترهای اختلاف فشار، فشار نسبی و فشار مطلق هانیول در انبار محصولات این شرکت موجود میباشد.

خدمات پس از فروش

قیمت های رقابتی

ارسال سریع

تنوع محصولات

ضمانت اصل بودن کالا

مهلت تست کالا

ترانسمیتر فشار هانیول (Honeywell Pressure Transmitter)، یکی از رایج ترین ترانسمیترهای فشار موجود در بازار و  صنایع محسوب می شود که جهت اندازه گیری انواع فشار نسبی، مطلق و تفاضلی سیالات مختلف به کار می رود.

ترانسمیترهای فشار هانیول جهت اندازه گیری و پایش دقیق فشار در فرآیندهای صنعتی طراحی شده اند. این ترانسمیترها با اندازه گیری فشار سیال توسط سنسور فشار مقادیر فشار اندازه گیری شده را در قالب سیگنال ۴ تا ۲۰ میلی آمپر با پروتکل های ارتباطی مختلف به اتاق کنترل ارسال می کند.



ترانسمیتر فشار هانیول

هانیول یکی از معتبرترین برندهای موجود در زمینه تجهیزات کنترلی و اتوماسیون صنعتی و  ابزار دقیق است. ترانسمیتر فشار یکی از محصولات محبوب این شرکت می باشد که مناسب اندازه گیری فشار سیالات مایع، گازی، بخار و همچنین اندازه گیری جریان و سطح سیالات با استفاده از اختلاف فشار است.

هانیول Honeywell یک شرکت چندملیتی است که دفتر مرکزی آن در آمریکا قرار دارد. هانیول طیف وسیعی از محصولات اتوماسیون و کنترل صنعتی، از جمله ترانسمیترهای فشار را ارائه می دهد. در ادامه این مقاله انواع و ویژگی های ترانسمیتر فشار هانیول ذکر می شود.

انواع ترانسمیترهای فشار هانیول

ترانسمیترهای فشار هانیول اغلب گزینه های خروجی متعددی از جمله پروتکل های ارتباطی آنالوگ ۴ تا ۲۰ میلی آمپر، دیجیتال (HART یا FOUNDATION Fieldbus) و بی سیم (WirelessHART) را ارائه می دهند که امکان ادغام آسان در سیستم های کنترل را فراهم می کنند.

شرکت هانیول (Honeywell) دو سری ترانسمیتر فشار ST800 و ST700 همچنین انواع تجهیزات جانبی فشار نظیر منیفولد را ارائه می دهد. ترانسمیترهای فشار هانیول بر اساس نوع فشار اندازه گیری به سه گروه کلی زیر تقسیم بندی می شوند:

  • ۱.ترانسمیتر فشار نسبی (Gauge Pressure)
  • ۲.ترانسمیتر فشار مطلق (Absolute Pressure)
  • ۳.ترانسمیتر اختلاف فشاری (Differential Pressure)

انواع مدل های ترانسمیتر فشار سری ST800

دستگاه های فشار سری ST800 شرکت Honeywell شامل موارد زیر هستند:

۱. SmartLine STA800 – Absolute Pressure Transmitters:
– دارای دو مدل In-line و Single Head
– مناسب برای اندازه گیری فشار مطلق در کاربردهای خلاء با دقت بالا

STA822/STA82L ۰ to 780 mmHga     ۰ to 1,040 mbara
STA840/STA84L ۰ to 500 psia    ۰ to 35 bara
STA87L ۰ to 3000 psia ۰-۲۰۷ bara

۲. SmartLine STD800 – Differential Pressure Transmitters:
– دارای چهار مدل
– کاربردهای گسترده ای مانند اندازه گیری نرخ جریان هوای احتراق و اندازه گیری سطح مخزن

 STD810 -۱۰ to 10 inH2O -۲۵ to 25 mbar
 STD815 -۱۰۰ to 100 inH2O -۲۴۹ to 249 mbar
 STD820 -۴۰۰ to 400 inH2O -۹۹۶ to 996 mbar
 STD830 -۱۰۰ to 100 psi         -۶.۹ to 6.9 bar
 STD870 -۳,۰۰۰ to 3,000 psi   -۲۰۷ to 207 bar

۳. SmartLine STF800 – Flange Mount Pressure Transmitters:
– مناسب برای نصب مستقیم روی فلنج مخزن
– کاربردهای حساس مانند انتقال گاز طبیعی و تراز انرژی و مواد

STF828-۴۰۰ to 400 inH2O (-1000 to 1000 mbar)۴ to 400 inH2O (10 to 1000 mbar)
STF832-۱۰۰ to 100 psi (-7 to 7 bar)۱ to 100 psi (0.07 to 7 bar)
STF82F -۴۰۰ to 400 inH2O (-1000 to 1000 mbar)۱ to 400 inH2O (2.5 to 1000 mbar)
STF83F-۱۰۰ to 100 psi (-7 to 7 bar)۱ to 100 psi (0.07 to 7 bar)

۴. SmartLine STG800 – Gauge Pressure Transmitters:
– مناسب برای اندازه گیری فشار بالا در دیگ بخار و تغذیه سوخت
– دارای دو مدل In-Line و Dual Head

STF828-۴۰۰ to 400 inH2O (-1000 to 1000 mbar)۴ to 400 inH2O (10 to 1000 mbar)
STF832-۱۰۰ to 100 psi (-7 to 7 bar)۱ to 100 psi (0.07 to 7 bar)
STF82F -۴۰۰ to 400 inH2O (-1000 to 1000 mbar)۱ to 400 inH2O (2.5 to 1000 mbar)
STF83F-۱۰۰ to 100 psi (-7 to 7 bar)۱ to 100 psi (0.07 to 7 bar)

۵. SmartLine STR800 – Remote Diaphragm Seal Transmitters:
– اندازه گیری دقیق در کاربردهای مواد شیمیایی خورنده یا دمای بالا
– انواع مختلف سیلهای دیافراگمی برای سازگاری با کاربرد

 STR82D ۰-۴۰۰ inH2O ۰-۱۰۰۰ mbar
 STR83D ۰-۱۰۰ psig ۰-۷ bar
 STR84G ۰-۵۰۰ psig ۰-۳۵ bar
 STR87G ۰-۳۰۰۰ psig ۰-۲۱۰ bar
 STR84A ۰-۵۰۰ psia ۰-۳۵ bara

انواع مدل های ترانسمیتر فشار سری ST700

مدل‌های مختلف سری فرستنده‌های فشار Honeywell SmartLine ST700 عبارتند از:

۱. فرستنده‌های فشار مطلق (SmartLine STA700):
– موجود در دو نوع خطی و دو سری
– برای کاربردهایی که به عملکرد مقاوم در کاربردهای خلاء نیاز دارند، از جمله اندازه‌گیری فشار پایین در ستون‌های تقطیر خلاء

STA722/STA725/STA72L/STA72S ۰ to 780 mmHga    (۰ to 1,040 mbara)
STA740/STA745/STA74L/STA74S        ۰ to 500 psia   (۰ to 35 bara)
STA77L/STA77S ۰ to 3000 psia     (۰ to 210 bara)

۲. فرستنده‌های فشار دیفرانسیلی (SmartLine STD700):
– برای حلقه‌های فرآیند حیاتی و کاربردهای با ارزش بالا مانند انتقال قیمت، مصرف انرژی و موازنه مواد مناسب هستند
– شش مدل با دامنه‌های اندازه‌گیری متفاوت موجود است

 STD720/ STD725         -۴۰۰ to 400 in H2O          -۱۰۰۰ to 1000 mbar
 STD730/ STD735 -۱۰۰ to 100 psi                -۷.۰ to 7.0 bar
 STD770/ STD775 -۳۰۰۰ to 3000 psi            -۲۱۰ to 210 bar

۳. فرستنده‌های نصب روی فلنج (SmartLine STF700):
– برای کاربردهای حیاتی مانند انتقال قیمت گاز طبیعی و موازنه انرژی/مواد مناسب هستند
– چهار دامنه اندازه‌گیری موجود است



 STF724/ STF725 -۴۰۰ to 400 in H2O             -۱۰۰۰ to 1000 mbar
 STF732/ STF735 -۱۰۰ to 100 psi                   -۷.۰ to 7.0 bar
 STF72F  -۴۰۰ to 400 in H2O             -۱۰۰۰ to 1000 mbar
 STF73F -۱۰۰ to 100 psi                   -۷.۰ to 7.0 bar

۴. فرستنده‌های فشار سطح (SmartLine ST700):
– عمدتاً برای اندازه‌گیری فشار در جعبه سر خمیر کارخانه‌های کاغذ استفاده می‌شوند
– در محدوده ۰-۱ تا ۰-۱۰۰ پوند بر اینچ مربع موجود هستند
– می‌توانند در انواع محیط‌های خطرناک نصب شوند

۵. فرستنده‌های فشار سنج (SmartLine STG700):
– برای کاربردهایی از اندازه‌گیری فشار بالا در دیگ‌ها و سیستم‌های سوخت گرفته تا اندازه‌گیری سطح تانک با دمای فرآیند نسبتاً بالا مناسب هستند
– در دو نوع سری دوگانه و خطی موجود هستند

ModelRange(psi)Range(Bar)
 STG730/ STG735/ STG73L/ STG73S ۰-۵۰ ۰-۳.۵
 STG740/ STG745/ STG74L/ STG74S ۰-۵۰۰ ۰-۳۵
 STG770/ STG775/ STG77L/ STG77S ۰-۳,۰۰۰ ۰-۲۱۰
 STG78L/ STG78S ۰-۶,۰۰۰ ۰-۴۲۰
 STG79L/ STG79S ۰-۱۰,۰۰۰ ۰-۶۹۰

۶. فرستنده‌های دیافراگم دور دست (SmartLine STR700):
– اندازه‌گیری دقیق در کاربردهایی با سیالات خورنده یا با دمای بالا را فراهم می‌کنند
– در انواع مختلف آب‌بندی مانند فلنج سطح شیار، فلنج با دیافراگم گسترده، پنکیک، بهداشتی و غیره موجود هستند
– چهار مدل با محدوده‌های مختلف دامنه در دسترس هستند. در کدام از موارد زیر میتوان آنرا برای بالا میتوان آنرا برای موارد خاصی بکار برد.

STR73D/ STR735D-۱۰۰ to 100 psig (-۷ to 7 bar)۱ to 100 psig (۰.۰۷ to 7 bar)
STR74G/ STR745G-۵۰۰ to 500 psig (-35 to 35 bar)۵ to 500 psig (0.035 to ۳۵ bar)

تجهیز صنعت تامین کننده و وارد کننده انواع تجهیزات اتوماسیون صنعتی و ابزار دقیق میباشد. انواع ترانسمیتر های فشار هانیول، زیمنس، روزمونت، ای بی بی و سایر برند های معتبر در انبار این شرکت موجود میباشد. برای هماهنگی و بازدید از انباز محصولات و همچنین استعلام قیمت ها با کارشناسان فروش ما تماس بگیرید.
