توضیحات

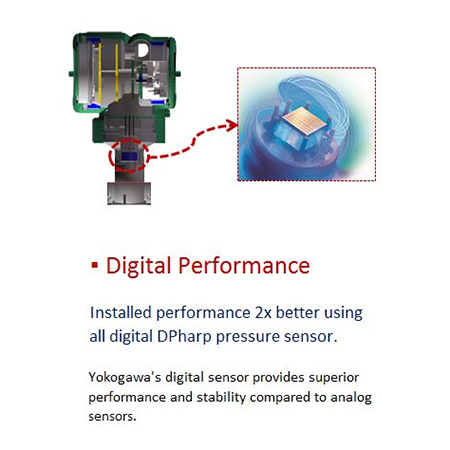

ترانسمیتر فشار یوکوگاوا مدل EJA530A، یکی از انواع ترانسمیترهای فشار برند یوکوگاوا ژاپن می باشد که با سنسور دیجیتال DPharp جهت اندازه گیری فشار نسبی (gauge) سیالات مختلف طراحی شده است.
این مدل ترانسمیتر فشار مناسب اندازه گیری فشار نسبی سیالات گوناگون نظیر گاز، مایع و بخار می باشد. ترانسمیتر فشار یوکوگاوا EJA530A پس از اندازه گیری فشار سیالات توسط سنسور سیگنالی متناسب با آن از 4 تا 20 میلی آمپر DC به اتاق کنترل ارسال می کند. این خروجی روی پروتکل های ارتباطی مختلف HART, FOUNDATION Fieldbus, Profibus PA و BRAIN برای سیستم کنترلی قابل ارسال می باشد.
فشار یکی از مهمترین پارامترهای فیزیکی سیالات در هر فرآیند صنعتی محسوب می شود. اندازه گیری فشار سیالات در خطوط پایپینگ، مخازن و هرجایی که سیال حضور داشته باشد از اهمیت بالایی برخوردار است. به همین جهت انواع ترانسمیترهای مختلف از برندهای گوناگون با ویژگی ها و مشخصات فنی مختلف تولید می شود.
ترانسمیترهای سری EJA-A به عنوان یکی از بهترین انواع ترانسمیترهای فشار یوکوگاوا شناخته شده اند. این سری اولین بار در سال 1991 منتشر شده و عملکرد و قابلیت اطمینان بالا را برای هر کاربردی ارائه می دهد. در ادامه به معرفی و بررسی ویژگی ها و مشخصات فنی ترانسمیتر فشار یوکوگاوا EJA530A می پردازیم.
ترانسمیتر فشار چیست؟
ترانسمیتر فشار (Pressure Transmitter) تجهیزاتی پرکاربرد هستند که به صورت الکترونیکی مقدار فشار سیال را اندازه گیری می کنند و قابلیت ارسال مقادیر را در قالب سیگنال های الکتریکی به سیستم های کنترلی دارند.
ترانسمیتر فشار دارای یک سنسور اندازه گیری (سنسور خازنی، استرین گیج، دیافراگمی) می باشد. سنسور اندازه گیری در اثر تغیییرات فشار در پرشر ترانسمیتر این تغییرات را به ولتاژ الکتریکی تبدیل خواهد شد. سپس ترانسدیوسر مقدار ولتاژ اندازه گیری شده را در قالب سیگنال های جریانی 4 تا 20 میلی آمپر یا سیگنال های ولتاژی 0 تا 5 ولت برای سیستم کنترلی ارسال می کند.
ویژگی های ترانسمیتر فشار یوکوگاوا مدل EJA530A
ترانسمیتر فشار سری EJA-A با فروش بیش از چهار میلیون مدل در سرتاسر دنیا یکی از پرفروش ترین مدل های پرشر ترانسمیتر فشار YOKOGAWA ژاپن است.
ترانسمیتر فشار EJA530A طیف گسترده ای از گزینه های اندازه گیری را ارائه می دهد که امکان اندازه گیری دقیق فشار نسبی را در فرآیندهای مختلف صنعتی فراهم می کند. برخی از ویژگی های این مدل ترانسمیتر در موارد زیر بیان می شود:
- نصب روی خط (In-Line)
- دقت اندازه گیری %0.2
- پایداری (Stability) اندازه گیری فشار %0.1 سالیانه
- حداکثر فشار قابل تحمل (MWP) معادل 8500psi
- قابلیت ارتباط با پروتکل های ارتباطی مختلف
این مدل ترانسمیتر فشار برای نصب در خط ( in-line) طراحی شده است، به این معنی که می توان آن را مستقیماً در خط فرآیندی برای اندازه گیری فشار نصب کرد. همچنین گزینه های مختلف اتصال فرآیندی را متناسب با نیازهای مختلف نصب ارائه می دهد.
مشخصات فنی ترانسمیتر فشار یوکوگاوا EJA530A
ترانسمیتر فشار یوکوگاوا مدل EJA530A مناسب اندازه گیری فشار نسبی (gauge) سیالات است. همچنین انواع خروجی های 4 تا 20 میلی آمپر روی شبکه HART و BARIN برای این ترانسمیتر فشار قابل ارسال می باشد.
توجه داشته باشید که تولید این محصول در 29 دسامبر 2016 متوقف شده است. ترانسمیتر فشار نسبی EJA530E را میتوانید جایگزین مدل قبلی نمایید.
انواع براکت نصب روی خط لوله 2 اینچی از متریال های کربن استیل، ساتنلس استیل 316 , 304 در دسترس می باشند. پرشر ترانسمیتر یوکوگاوا مدل EJA530A دارای 4 نوع کپسول یا المنت اندازه گیری برای 4 بازه اندازه گیری متفاوت به شرح زیر است:
- {1.45 تا 29 psi} {0.1 تا 2 bar} کپسول A
- {14.5 تا 290 psi} {1 تا 20 bar} کپسول B
- {72.5 تا 1450 psi} {5 تا 100 bar} کپسول C
- {720 تا 7200 psi} {50 تا 500 bar} کپسول D
در جدول زیر برخی از مهمترین مشخصات فنی ترانسمیتر فشار یوکوگاوا مدل EJA530A ذکر می شود. جهت کسب اطلاعات بیشتر به کاتالوگ این محصول مراجعه نمایید.
| مدل ترانسمیتر فشار | یوکوگاوا مدل EJA530A |
|---|---|
| نوع سنسور | DPharp digital sensor |
| رنج قابل اندازه گیری | بر اساس نوع کپسول 4 رنج متفاوت |

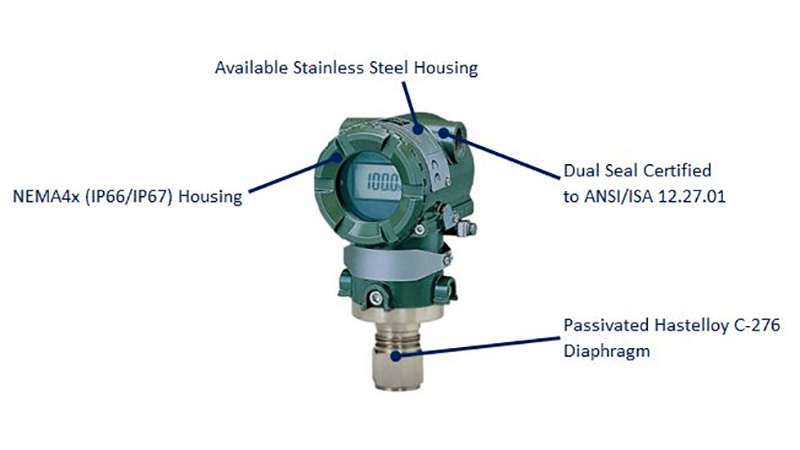

| متریال بدنه | آلیاژ آلومینیوم ریختگی کم مس با پلی اورتان رنگ (Munsell 0.6GY3.1/2.0 |
| متریال دیافراگم | هستلوی Hastelloy C-276 |
| متریال اتصال | استنلس استیل SS316L و هستلوی Hastelloy C-276 |
| خروجی / پروتکل ارتباطی | 4 تا 20 میلی آمپر HART، BRAIN، Fieldbus، PROFIBUS |
| سایز اتصال | 1/2NPTM و 1/2NPTF و G1/2 |
| نمایشگر | دارد |
| تائیدیه و استاندارد | FM, CENELEC ATEX, CSA, IECEx |
| دمای فرآیندی | 40- تا 120 درجه سانتی گراد |
| درجه حفاظت بدنه | IP67, Type 4X |
خرید ترانسمیتر فشار یوکوگاوا مدل EJA530A

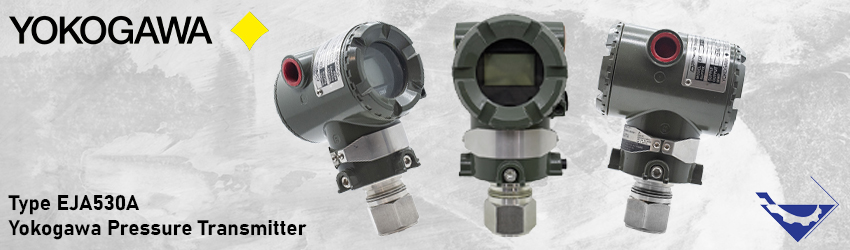

ترانسمیتر یوکوگاوا مدل EJA530A یک ترانسمیتر فشار گیج یا نسبی نصب شده در خط است که توسط Yokogawa ساخته شده است. این محصول بخشی از سری ترانسمیترهای فشار EJA Yokogawa است که به طور گسترده در کاربردهای مختلف صنعتی به کار می رود.
تجهیز صنعت یکی از بزرگترین و برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. انواع تجهیزات ابزار دقیق نظیر انواع ترانسمیترهای دما و فشار، انواع گیج فشار یا مانومتر در انبار محصولات شرکت تجهیز صنعت موجود می باشد.
تجهیز صنعت انواع ترانسمیترهای برندهای مختلف نظیر ترانسمیتر فشار یوکوگاوا مدل EJA530A را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت محصولات با کارشناسان فنی و فروش ما در تماس باشید.
