روتامتر خطی

توضیحات

روتامتر خطی (Rotameter)، یکی از انواع پرکاربرد فلومترهای حجمی می باشد که جهت اندازه گیری و نمایش محلی جریان سیالات در طیف گسترده ای از صنایع فرآیندی و آزمایشگاه ها مورد استفاده قرار می گیرد.

روتامترهای خطی برای اندازه گیری جریان سیالات مایع و گاز به منبع تغذیه و جریان برق نیاز ندارند به همین دلیل برای کاربرد در محیط های خطرناک و انفجاری مناسب می باشند. این مدل از فلومترهای حجمی به صورت مکانیکی و توسط یک فلوتر و نیروی وارد شده بر آن میزان جریان سیالات را اندازه گیری می کنند و به صورت محلی نمایش می دهند.

به طور کلی روتامترها در انواع گوناگونی نظیر روتامتر خطی، روتامتر تابلویی، روتامتر عقربه ای و روتامتر دیجیتال ساخته می شوند و انتخاب هر کدام از این روتامترها در صنایع با توجه به شرایط و نیاز پروژه انجام می شود. در ادامه به بررسی عملکرد روتامتر خطی و انواع آن می پردازیم.

انواع روتامتر خطی از لحاظ جنس بدنه

روتامترهای خطی بر اساس جنس مواد سازنده بدنه در انواع گوناگونی با متریال شیشه ای، فلزی و پلاستیکی ارائه می شوند. در ادامه انواع روتامتر خطی عبارتند از:

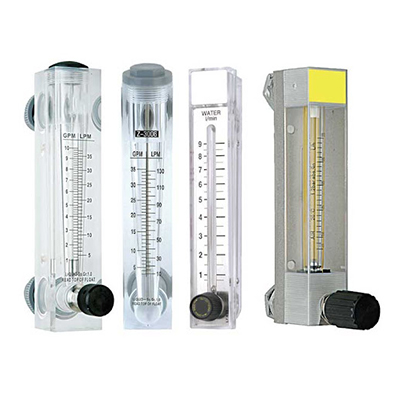

1.روتامتر خطی شیشه ای

از پر کاربردترین و رایج ترین روتامترهای خطی روتامتر شیشه ای است که از متریال شیشه بوروسیلیکات و فلوتر پلاستیکی یا فلزی ساخته می شود. شیشه بوروسیلیکات نسبت به ضربه مقاومت بالایی دارند و برای سیالات با دمای بیشتر از 90 درجه سانتیگراد مناسب نمی باشند. به طور کلی روتامتر های شیشه ای برای اندازه گیری جریان سیالان با دمای بالا و خاصیت خوردگی PH بالا کاربرد ندارند.

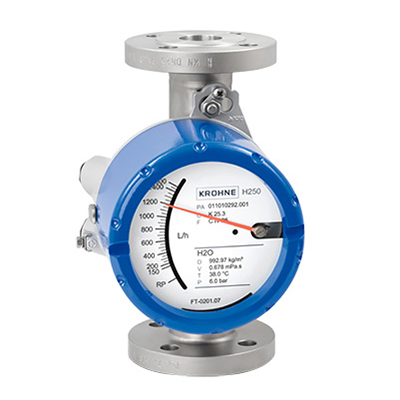

2.روتامتر خطی فلزی

روتامترهای خطی فلزی برعکس روتامترهای شیشه ای برای اندازه گیری جریان سیالات خورنده و دماهای بالا تا 500 درجه سانتگیراد به کار می روند. روتامترهای فلزی بر خلاف روتامترهای شیشه ای و پلاستیکی که بدنه شفاف و قابلیت درجه بندی دارند می باشند. این سری از روتامترهای خطی ساختار مستحکم و با دوامی دارند و در فشارهای بالاتر در معرض شکستگی قرار نمی گیرند.

روتامترهای فلزی به صورت مکانیکی با ترکیب فنر و پیستون میزان جریان سیال را تعیین و با اتصال به عقربه میزان فلوی عبوری را نشان می دهند.

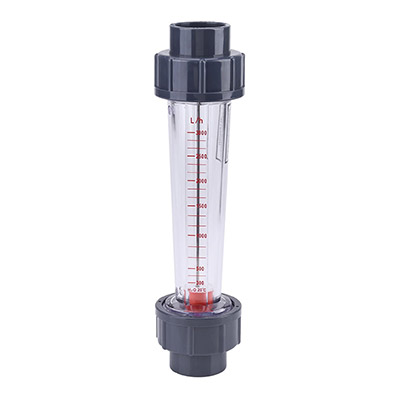

3.روتامتر خطی پلاستیکی

از مزایای روتامتر پلاستیکی میتوان به مقاومت در برابر ضربه، هزینه کمتر و اندازه گیری جریان سیالات خورنده و اسیدی اشاره کرد. روتامترهای خطی پلاستیکی از متریال پلاستیک تولید می شوند و به صورت عمودی نصب می شوند.

عملکرد روتامتر خطی

روتامتر خطی یا دبی سنج مکانیکی جهت اندازه گیری جریان سیالات از یک لوله مخروطی مدرج و یک فلوتر با چگالی مشخص تشکیل می شود. در واقع فلوتر داخل لوله قادر است آزادانه به بالا و پایین حرکت کند و چگالی فلوتر باید بیشتر از سیال باشد در غیر این صورت خطای اندازه گیری رخ می دهد.

عملکرد روتامتر خطی به این صورت می باشد که جریان سیال وارد روتامتر می شود نیرویی از طرف سیال به فلوتر وارد می شود و موجب بالا رفتن آن می شود.

هنگامی که هیج جریانی از داخل روتامتر عبور نمیکند فلوتر در قسمت پایین لوله اندازه گیری قرار می گیرد. فلوترها با نوک تیز معمولا به صورت برعکس داخل لوله روتامتر خطی قرار می گیرند.

هنگامی که فلوتر با توجه به جریان سیال بالا قرار بگیرد فاصله بین طرفین فلوتر با دیواره های لوله بیشتر و سیال عبوری بیشتری از طرفین فلوتر عبور می کند. در این شرایط اختلاف فشار سیال در بالا و پایین فلوتر کاهش می یابد و فلوتر با سرعت کمتری به بالا حرکت می کند. این شرایط تا هنگامی که نیروی وزن فلوتر و نیروی جریان سیال به تعادل برسد ادامه می یابد تا فلوتر در نقطه مشخصی ثابت بماند.

مزایا و معایب روتامتر خطی

مزایای روتامتر خطی به شرح زیر می باشد:

• 1.طراحی ساده و قابل اعتماد
• 2.نصب و نگهداری آسان
• 3.افت فشار کم
• 4.دقت خوب برای سیالات با ویسکوزیته کم
• 5.قابلیت استفاده در صنایع فرآیندی و آزمایشگاه ها
• 6.مقیاس خطی
• 7.قابلیت سوئیچ برای کنترل جریان سیالات فرآیندی
• 8.قیمت مناسب و مقرون به صرفه
• 9.عدم نیاز به منبع تغذیه و نیروی الکتریکی خارجی
• 10.ضد انفجاری بودن روتامتر
• 11.قابلیت استفاده از روتامتر با متریال سازگار با سیالات خورنده

معایب روتامتر خطی شامل دقت نسبتاً کم، عدم کاربرد در جریان های پالسی، عدم مشاهده شناور یا فلوتر در صورت غیر شفاف بودن سیال و امکان شکستگی روتامتر شیشه ای می شود.

نصب روتامتر خطی

روتامترهای خطی به صورت عمودی نصب می شوند و مسیر حرکت سیالات از پایین به بالای لوله ی روتامتر می باشد. سیالاتی که کدر هستند خواندن فلوتر را بسیار دشوار می کنند به همین دلیل برای سیالاتی که شفاف نیستند از روتامترهای فلزی استفاده نمایید.

به طور کلی روتامترهای خطی بر اساس نوع سیال فرآیندی، محدوده دما و فشار انتخاب می شوند. روتامترهای شیشه ای و پلاستیکی بدون محافظ ممکن است شکسته شوند یا اگر در محلی نصب شوند که خط لوله بدون لرزش باشد زیرا میتواند روی اندازه گیری جریان تاثیر بگذارد.

عوامل تاثیرگذار بر قیمت روتامتر خطی

علاوه بر شرایط بازار قیمت روتامترهای خطی تحت تاثیر عوامل متعددی قرار می گیرند. برخی از این عوامل به شرح زیر می باشد:

• 1.نوع سیال فرآیندی: از پارامترهای مهم در انتخاب متریال روتامتر نوع سیال فرآیندی، ویسکوزیته و چگالی سیال می باشد. متریال شناور و فلوتر بر اساس نوع سیال می تواند فلزی، شیشه ای و پلاستیکی باشد که هر کدام قیمت متفاوتی دارند.
• 2.جنس شناور و لوله روتامتر: معمولا روتامترهای فلزی نسبت به روتامترهای شیشه ای و پلاستیکی از قیمت بالاتری برخوردار هستند.
• 3.نوع و سایز اتصالات: روتامترهای خطی با انواع اتصالات رزوه ای (Threaded)، فلنجی (Flanged)، سوکتی پلاستیکی (Socket) و اتصالات کلمپی (Tri-Clamp) تولید می شوند. هر یک از اتصالات قیمت متفاوتی دارند به عنوان مثال روتامترهای فلنجی با سایز های بزرگتر قیمت بالاتری دارند.
• 4.محدوده اندازه گیری و ظرفیت روتامتر: روتامترهای خطی که محدوده گسترده تری را پوشش می دهند از قیمت بالاتری برخوردار هستند.
• 5.دما و فشار فرآیندی: دو فاکتور مهم در انتخاب نوع روتامتر و متریال آن دما و فشار فرآیندی می باشد. به عنوان مثال روتامترهای فلزی که در دما و فشارهای بالا کاربرد دارند قیمت بیشتری دارند.
• 6.برند و شرکت سازنده: روتامترهای خطی در برندهای متنوعی از جمله جورج فیشر، پارکر و غیره تولید می شوند. در نظر داشته باشید برندهای معتبرتر با توجه به کیفیت محصولات از قیمت بالاتری برخوردار می باشند.

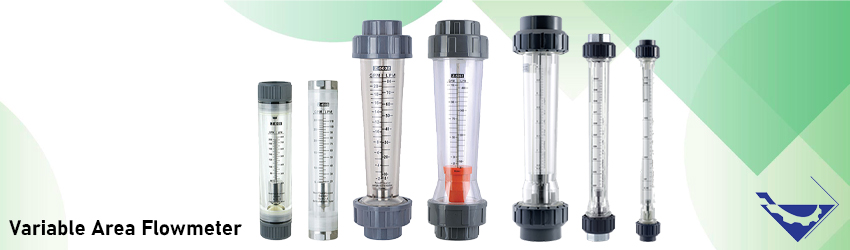

خرید و فروش روتامتر خطی

روتامتر خطی جزء فلومترهای صنعتی و پرکاربرد می باشد که با توجه به عملکرد و سایر مزایا در طیف وسیعی از صنایع فرآیندی کاربرد دارد. روتامتر از یک لوله مخروطی با یک شناور درونی تشکیل شده است که بر اساس نرخ جریان سیالی که از آن عبور می کند به سمت بالا یا پایین حرکت می کند. موقعیت شناور میزان جریان را در مقیاس مشخص شده روی لوله نمایش می دهد.

تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.

این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق انواع روتامتر خطی از متریال و برندهای مختلف را با بهترین قیمت و کیفیت به فروش می رساند.

جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت روتامتر خطی با کارشناسان فنی و فروش ما تماس بگیرید.
