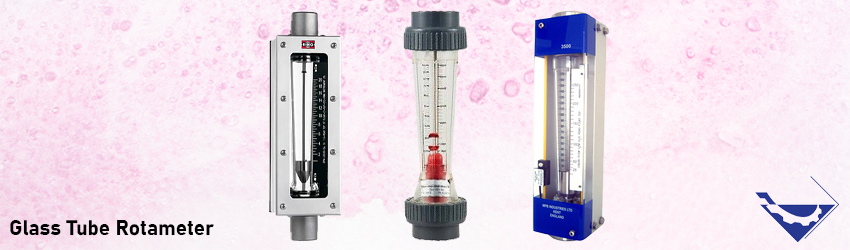

روتامتر شیشه ای
روتامتر شیشه ای، یکی از انواع محبوب و رایج روتامتر و جریان سنج محسوب می شود که جهت اندازه گیری و نمایش لحظه ای جریان سیالات در صنایع مختلف و آزمایشگاه ها مورد استفاده قرار می گیرد.
روتامتر شیشه ای یا Glass Rotameter از یک لوله مخروطی شیشه ای و یک شناور از جنس استنلس استیل S.S یا تفلون PTFE تشکیل می شود. در روتامترها شناور (Floater) از طریق لوله مخروطی با توجه به جریان سیال به بالا و پایین حرکت می کند. در نهایت موقعیت عمودی شناور داخل شیشه درجه بندی شده نشان دهنده ی نرخ جریان لحظه ای سیال است.
روتامترهای شیشه ای برای اندازه گیری طیف گسترده ای از نرخ جریان سیالات مایع و گاز در فشار و دماهای بالاتر نسبت به روتامتر پلاستیکی به کار می روند. به طور کلی روتامترها برای اندازه گیری جریان نیاز به منبع تغذیه و برق ندارند به همین علت برای اماکن خطرناک و انفجاری مناسب می باشند.
روتامترهای شیشه ای یک ورودی و یک خروجی دارند و به صورت عمود بر جریان سیالات در خطوط لوله نصب می شوند. از مزایای روتامتر شیشه ای میتوان به نصب و نگهداری آسان، قیمت مقرون به صرفه، افت فشار پایین، مقاومت بالا در برابر سیالات خورنده، نمایش آسان جریان اشاره نمود. در ادامه به معرفی و بررسی ویژگی های روتامتر شیشه ای می پردازیم.
ویژگی های روتامتر شیشه ای
بدنه روتامتر شیشه ای از شیشه بوروسیلیکات ساخته می شود که مقاومت بالایی در برابر ضربه و خوردگی دارد. در روتامترهای شیشه ای با توجه به بدنه شفاف اپراتور به راحتی میتواند موقعیت شناور را مشاهده کند بنابراین احتمال خطای اندازه گیری کاهش می یابد.
مقاومت در برابر شوک حرارتی، فشار و اکسیداسیون نتیجه استفاده از بدنه شیشه ای از جنس بوروسیلیکات است که میتواند تا فشارهای بالا را تحمل کند. همچنین استفاده از متریال مقاوم به خوردگی مانند استنلس استیل در ساخت شناور و سایر اتصالات در آزمایشگاه ها و فرآیندهای صنعتی کاربرد زیادی دارد.
روتامترهای شیشه ای با انواع اتصالات انتهایی از فلز یا پلاستیک ارائه می شوند و درجه بندی روی بدنه روتامتر شیشه ای بیانگر سرعت جریان سیالات عبوری است. با توجه به جنس شیشه بوروسیلیکات مقاومت روتامتر در برابر سیالات خورنده طول عمر روتامتر افزایش می یابد ولی در دما و فشارهای بالا مورد استفاده قرار نمی گیرد.
توجه داشته باشید که روتامترهای شیشه ای برای سیالات اسیدی با PH بالا و دماهای بالاتر از 90 درجه سانتیگراد (194 درجه فارنهایت) کاربرد ندارند.
عملکرد روتامتر شیشه ای
روتامتر یا فلومتر سطح متغیر (Variable Area) بر اساس اصول مکانیکی عمل می کند و از یک لوله مخروطی مدرج با یک فلوتر با چگالی مشخص تشکیل می شود.
در روتامتر شیشه ای هنگامی که فشار سیالات افزایش یابد شناور در داخل لوله حرکت می کند و به سمت بالا می آید. اما هنگامی که هیج جریانی از داخل روتامتر عبور نکند شناور در قسمت پایین لوله اندازه گیری قرار می گیرد.
هنگامی که فلوتر با توجه به جریان سیال بالا قرار بگیرد فاصله بین طرفین فلوتر با دیواره های لوله بیشتر می شود. در این شرایط اختلاف فشار شناور کاهش می یابد و فلوتر با سرعت کمتری به بالا حرکت می کند. این وضعیت تا هنگامی ادامه می یابد که نیروی وزن فلوتر و نیروی جریان سیال به تعادل برسد و فلوتر در نقطه مشخصی ثابت بماند.
روتامترهای شیشه ای برای اطمینان از دقت و عمکرد صحیح باید به صورت دوره ای بازبینی و تعمیر شوند. معایب روتامتر شیشه ای شامل عدم کاربرد در جریان های پالسی، عدم مشاهده شناور در سیالات غیر شفاف و امکان شکستگی شیشه روتامتر می شود.
کاربرد روتامتر شیشه ای
روتامتر شیشه ای نوعی فلومتر حجمی می باشد که بهترین گزینه برای کنترل و نمایش جریان سیالات در صنایع مختلف است. برخی از کاربردهای روتامتر شیشه ای به شرح زیر می باشد:
- صنایع فرآیندی
- تجهیزات اندازه گیری و کنترل سطح مایعات (Level)
- صنایع نفت و گاز، پالایشگاه ها
- سیستم های توزیع و تصفیه آب
- تجهیزات تصفیه فاضلاب
- تولید مواد شیمیایی
- تحقیقات پیل سوختی (Fuel cell)
- صنایع داروسازی
- کنترل بویلر
عوامل تاثیر گذار بر قیمت روتامتر شیشه ای
قیمت روتامتر شیشه ای علاوه یر شرایط بازار و نوسانات دلار تحت تاثیر عوامل مختلفی قرار می گیرد. برخی از عوامل موثر بر قیمت روتامتر عبارتند از:
- برند و شرکت سازنده: روتامترهای شیشه ای در برندهای متنوعی از جمله جورج فیشر، پارکر و غیره ارائه می شوند. برندهای معتبرتر با توجه به کیفیت محصولات از قیمت بالاتری برخوردار هستند.
- دما و فشار فرآیندی: دو عامل مهم و موثر بر قیمت روتامتر شیشه ای دما و فشار فرآیندی است. روتامتر شیشه ای با محدوده کاری گستزده تر قیمت بالاتری دارد.
- نوع سیال فرآیندی: بر اساس نوع سیال متریال و جنس اجزای روتامتر انتخاب می شود.
- جنس روتامتر: جنس بدنه بر اساس دما، فشار و سیال فراینید انتخاب می شود. روتامترهای شیشه ای به دلیل امکان خواندن آسان موقعیت شناور و مقاومت بالا در برابر سیالات خورنده جزء محبوب ترین و ساده ترین روتامترها محسوب می شوند.
خرید و فروش روتامتر شیشه ای
هنگام خرید روتامترهای شیشه ای توجه داشته باشید روتامتری را انتخاب کنید که 60 تا 80 درصد نرخ جریان را پوشش دهد تا از مشکلات مرتبط با دبی در قسمت بالا و پایین روتامتر جلوگیری کند. روتامترها معمولا دارای turndown ratio 1:10 می باشند بر این اساس نمی توانند تغییرات گسترده نرخ جریان را اندازه گیری کنند.
روتامترهای شیشه ای برای سیالات متبلور، کدر و حاوی ذارت بزرگ مناسب نمی باشند و خطای اندازه گیری را افزایش می دهند. هنگام خرید روتامتر شیشه ای اطمینان حاصل کنید که روتامتر انتخابی شما می تواند حداکثر فشار و دمای کاری را تحمل کند و سیال سازگار با جنس شناور و بدنه روتامتر باشد.
اگر در فرآیندی ویژگی های سیال در طول فرآیند تغییر کند باید از فلومترهای دیگری استفاده کنید. زیرا تغییرات در وزن مخصوص، فشار و ویسکوزیته سیال باعث خطای اندازه گیری قابل توجهی می شود. همچنین روتامترها باید از نظر چگالی، ویسکوزیته و گازهای فشرده کالیبره شوند.
روتامترهای شیشه ای یکی از تجهیزات اندازه گیری جریان حجمی می باشند که هنگام خرید آن باید به پارامترهای نوع سیال، دما و فشار و برند سازنده توجه شود. در روتامتر شیشه ای جریان سیالات عبوری با توجه به میزان حرکت شناور و تغییر وضعیت آن اندازه گیری می شود.
تجهیز صنعت یکی از برترین تامین کنندگان و وارد کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق انواع روتامتر شیشه ای را در سایز و برندهای مختلف را با بهترین قیمت و کیفیت به فروش می رساند.
برای کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت روتامتر شیشه ای با کارشناسان فنی و فروش ما در ارتباط باشید.
