فلومتر مگنتیک روزمونت 8705

توضیحات

فلومتر Rosemount 8705 از سری فلومترهای مغناطیسی Rosemount 8700 است. سری 8700 یکی از سری های محبوب و قابل اعتماد فلومترهای مغناطیسی برای اندازه گیری دقیق جریان مایعات است. این سری شامل سنسورهای مغناطیسی با اتصال فلنج Rosemount 8705 می‌شود که برای کاربردهای صنعتی مختلف مناسب است. در این مطلب ابتدا یک توضیح کلی درمورد سری 8700 ارائه می شود سپس به بررسی فلومتر مگنتیک روزمونت 8705 خواهیم پرداخت.

فلومتر مغناطیسی سری 8700 Rosemount:

سری 8700 از فلومترهای مغناطیسی Rosemount، یکی از پرفروش‌ترین و پراستفاده‌ترین سری‌ها در صنعت اندازه‌گیری جریان مایعات است. این سری از فلومترها از تکنولوژی الکترومغناطیسی برای اندازه‌گیری دقیق جریان مایعات استفاده می‌کندیکی از ویژگی‌های برجسته سری 8700، ساختار جوش داده شده و قابل جداشدن است. این به معنای این است که تمام قطعات فلومتر به هم جوش داده شده‌اند و در نتیجه هیچ درز یا اتصالی در ساختار وجود ندارد. این ساختار جوش داده شده باعث ایجاد یک درز هرمتیک می‌شود که محافظت از سنسور در برابر رطوبت، گرد و غبار و آلاینده‌های دیگر را تضمین می‌کند.

همچنین، این ساختار قابل جداشدن به سادگی تعمیرات در محل را ممکن می‌کند بدون نیاز به تعویض کل فلومترسری 8700 همچنین دارای قابلیت تطبیق با محیط‌های خشن و محیط‌هایی با شرایط قوی است. محل مهر و موم شده و ساختار محافظتی آنها از ورود آب، گرد و غبار، مواد شیمیایی و سایر آلاینده‌ها جلوگیری می‌کند. این سنسورها توانایی کار در شرایطی را دارند که ممکن است برای سایر فلومترها چالش‌برانگیز باشد.

این سری از فلومترهای مغناطیسی Rosemount دارای دقت بالا، پایداری بالا و عمر طولانی است. طراحی منحصر به فرد آن و استفاده از تکنولوژی پیشرفته قابلیت اندازه‌گیری دقیق جریان مایعات را در محیط‌های صنعتی مختلف فراهم می‌کند.

همچنین، این سری از فلومتر ها دارای امکانات ارتباطی پیشرفته مانند اتصال به شبکه‌های صنعتی و انتقال داده‌ها به سیستم‌های مدیریت بر اساس استانداردهای مختلف است.

به طور کلی، سری 8700 از فلومترهای مغناطیسی Rosemount یک گزینه عالی برای اندازه‌گیری دقیق و قابل اعتماد جریان مایعات در برنامه‌های صنعتی مختلف است. با ساختار قوی و طولانی‌مدت، دقت بالا و قابلیت تطبیق با شرایط محیطی مختلف، این فلومترها به عنوان یک ابزار مهم در صنعت اندازه‌گیری جریان مایعات استفاده می‌شوند.



مدل های سری 8700 فلومتر مغناطیسی رزمونت:

این سری فلومترهای مغناطیسی سری 8700 روزمونت شامل مدل‌های مختلفی است که ویژگی‌ها و قابلیت‌های منحصر به فردی دارند:



• Rosemount 8732 Transmitter: طراحی متمرکز درون بدنه، نمایشگر با نور پس‌زمینه و محفاظت در برابر انفجار. این مدل با قابلیت‌های HART،FOUNDATION fieldbus و PROFIBUS PA، تجزیه و تحلیل دستگاه و تأیید صحت هوشمند متر برای بهبود قابلیت اعتماد و عملکرد عرضه می‌شود.
• Rosemount 8712 HART Transmitter: دستگاه شامل تأیید صحت هوشمند متر برای بهبود قابلیت اعتماد و عملکرد می باشد.همچنین دارای قابلیت راه اندازی سریع است.
• Rosemount 8712H/8707 High-Signal System : راه ‌کارهای DC پالسی برای سخت‌ترین اندازه‌گیری جریان را فراهم می‌کند.
• Rosemount 8705 Flanged Sensor : سنسوری کاملاً جوشی برای حداکثر محافظت.
• Rosemount 8711 Wafer Sensor: سنسور اقتصادی، جمع و جور و سبک، همراه با فاصله‌گذارهای تنظیم برای نصب آسان.
• Rosemount 8721 Hygienic Sensor: به ‌طور خاص برای برنامه‌های صنایع غذایی، نوشیدنی و علوم پزشکی طراحی میشود.

هر یک از این مدل‌ها قابلیت‌ها و ویژگی‌های منحصر به فردی دارند و برای برنامه‌های مختلف در صنایع مختلف استفاده می‌شوند. انتخاب مدل مناسب باید بر اساس نیازها و مشخصات فنی کاربردی صورت گیرد.

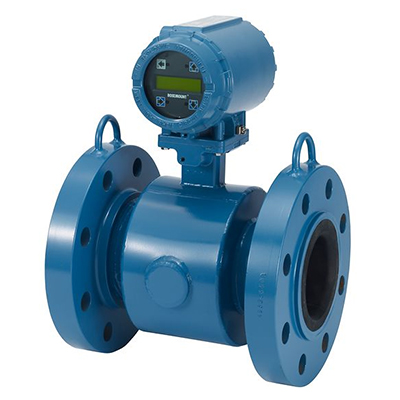

فلومتر مگنتیک روزمونت 8705:

سنسورهای فلومتر مغناطیسی با اتصال فلنج Rosemount 8705 به طور خاص برای اندازه‌گیری دقیق جریان مایعات در برنامه‌های صنعتی طراحی شده‌اند. این سنسورها با استفاده از اصل الکترومغناطیسی، جریان مایع را با دقت بالا و قابل اعتماد اندازه‌گیری می‌کنند.

ساختار سنسورهای Rosemount 8705 کاملاً جوشی است، که به معنای این است که تمام قسمت‌های آن به هم جوش خوردند و هیچ درز یا اتصالی وجود ندارد.

این ساختار باعث ایجاد یک درز هرمتیک می‌شود که می‌تواند در برابر ورود رطوبت، گرد و غبار و سایر آلاینده‌ها به داخل سنسور جلوگیری کند. این ویژگی حفاظتی مهم است که از عملکرد سنسور را در برابر شرایط محیطی آسیب‌پذیر محافظت می‌کند.

علاوه بر آن، سنسورهای Rosemount 8705 دارای یک محل مهر و موم شده هستند که تمام قطعات داخلی و سیم‌کشی را از محیط خورنده و تاثیرات مخرب آن محافظت می‌کند.

این ساختار مهر و موم شده به سنسور امکان می‌دهد در شرایطی که با محیط مواجه شده و آسیب دیده باشد، به راحتی تعمیر شود. با جدا کردن و جابجایی بلوک ترمینال قابل تعویض، تعمیرات در محل بدون نیاز به تعویض کل فلومتر انجام می‌شود، که زمان و هزینه تعمیر را کاهش می‌دهد.

به طور کلی، سنسورهای فلومتر مغناطیسی با اتصال فلنج Rosemount 8705 عملکرد بادوام و قابل اعتمادی را در برنامه‌های صنعتی حتی در شرایط چالشی فراهم می‌کنند. ساختار جوش داده شده و مهر و موم شده آنها از عملکرد بهتر و طولانی‌مدت سنسور تضمین می‌کند و امکان تعمیر سریع و آسان در محل را فراهم می‌کند.



مشخصات فنی فلومتر مگنتیک روزمونت 8705:

دقت: دقت حداکثر تا 0.15٪ از دبی جریان حجمی در نسبت 13:1 و دقت 0.25٪ در نسبت 40:1



اندازه لوله: ½ تا 36 اینچ (15 تا 900 میلیمتر)



مواد لاینر: PTFE، ETFE، PFA، پلی یورتان، نئوپرن، لیناتکس لاستیک طبیعی



مواد الکترود: استیل ضد زنگ 316L، آلیاژ نیکل، پلاتین، تانتالوم، تیتانیوم



رتبه فلنج: ASME B16.5 کلاس 150-2500، PN 10-40AS 2129جدول D و EAWWA C207 جدول 3 کلاس D فقط برای اندازه 30-36 اینچ



حفاظت در برابر غوطه ور شدن: IP68 ( با کابل های مهر و موم )



قابل تعویض: سازگار با تمامی فلومترهای سری 8700 و سازگار با فلومترهای قدیمی: 8712D، 8712C، 8732C، 8742C



ویژگی های فلومتر مگنتیک روزمونت 8705:



حفاظت حداکثری:

این فلومتر با داشتن بدن یا بادی کاملاً جوشی، توانایی ایجاد یک درز هرمتیک را دارد که از نفوذ هوا یا مایعات به داخل سنسور جلوگیری می‌کند. این ویژگی به شما اطمینان می‌دهد که سنسور در مقابل هر گونه آلودگی یا آسیب احتمالی محافظت می‌شود.



جلوگیری از قطع فرآیند:

فلومتر 8700 امکان استفاده از یک بلوک ترمینال قابل جدا شدن و قابل تعویض را فراهم می‌کند. این بلوک ترمینال می‌تواند به راحتی جدا شود و با یک بلوک جدید جایگزین شود، بدون نیاز به قطع و وصل کابل‌ها. این ویژگی به شما امکان تعمیرات سریع در محل را می‌دهد و قطع فرآیند را کاهش می‌دهد.



ضبط هر گونه نشتی محتمل:

فلومتر 8700 از بخش‌های جانبی حفاظت ثانویه برای اطراف الکترودها برخوردار است. این بخش‌ها می‌توانند به صورت اختیاری نصب شوند و در صورت وجود هر گونه نشتی محتمل مایع فرآیند، آن را ضبط کنند. این ویژگی از ایجاد آلودگی یا آسیب به سنسور جلوگیری می‌کند.



اطمینان از قابلیت اعتماد در محیط‌های سخت:

body سنسور فلومتر 8700 به صورت کاملاً جوشی می باشد. این بدان معناست که سنسور مقاومت بالایی در برابر شرایط سخت محیطی مانند فشار، دما و مواد شیمیایی دارد. این ویژگی به شما اطمینان می‌دهد که فلومتر در شرایط سخت همچنان به طور قابل اعتماد عمل می‌کند.



محافظت در برابر آسیب نصب و سایش لبه‌ی جلو:

فلومتر 8700 از محافظ لاینینگ اختیاری برای اطراف الکترودها استفاده می‌کند. این محافظ می‌تواند به لاینینگ در مقابل آسیب نصب و سایش لبه‌ی جلو کمک کند و عمر مفید سنسور را افزایش دهد.



کاهش نیاز به نگهداری و تعمیرات:

طراحی فلومتر 8700  بصورتی است تا حداقل نیاز به نگهداری و تعمیرات باشد. طراحی بدون مانع این فلومتر به معنای عدم وجود قطعات متحرک است، بنابراین خرابی و سایش کمتری را تجربه خواهید کرد. این ویژگی باعث کاهش هزینه‌های نگهداری و تعمیرات مرتبط با فلومتر می‌شود.



مزایای فلومتر مگنتیک روزمونت 8705:

• دقت بالا: فلومتر مگنتیک روزمونت 8705 دارای دقت بالایی است که به طور کامل به دبی جریان حجمی وابستگی دارد. این فلومتر قادر است دقت تا 0.15٪ در نسبت 13:1 و دقت 0.25٪ در نسبت 40:1 را ارائه دهد.
• قابلیت تطبیق با اندازه‌های مختلف: فلومتر 8705 با قابلیت تنظیم اندازه لوله، قادر به استفاده در اندازه‌های لوله‌های مختلف از ½ اینچ تا 36 اینچ (15 تا 900 میلیمتر) است.
• مواد مقاوم: لاینرهای مختلف در فلومتر 8705 استفاده می‌شوند که از جمله PTFE، ETFE، PFA، Polyurethane، Neoprene و Linatex Natural Rubber می‌باشند. همچنین، الکترودهای این فلومتر از جنس استیل ضد زنگ 316L، آلیاژ نیکل، پلاتین، تانتالوم و تیتانیوم درست می شوند.
• مقاومت در برابر شرایط سخت: با بدن یا body کاملاً جوشی، فلومتر 8705 بسیار مقاوم در برابر فشار، دما و مواد شیمیایی است. این ویژگی به طور خاص در محیط‌های سخت و صنعتی حیاتی است.



تجهیزصنعت تامین کننده و وارد کننده انواع فلومتر های مغناطیسی، کوریولیس و ورتکس شرکت روزمونت و سایر برند های مطرح دنیا می باشد انواع فلومتر های مگنتیک روزمونت در سایز های مختلف در انبار محصولات این شرکت موجود میباشد. برای استعلام قیمت ها و مشاوره فنی با کارشناسان فروش ما در تماس باشید.
