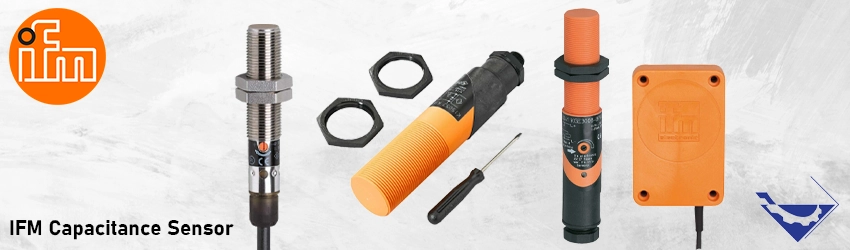

سنسور خازنی IFM

توضیحات

سنسور خازنی IFM برای تشخیص و شناسایی غیرتماسی اجسام مختلفی استفاده می‌شوند. برخلاف سنسورهای القایی که تنها اشیاء فلزی را شناسایی می‌کنند، سنسورهای خازنی می‌توانند انواع متریال های غیرفلزی را نیز تشخیص دهند.

از این نوع سنسورهای بطور کلی میتوان هم برای تشخیص موقعیت و هم برای کنترل سطح انواع مایعات داخل مخازن استفاده کرد. این سنسورها دارای ویژگی‌هایی هستند که آن‌ها را به یکی از بهترین نوع سنسورها جهت تشخیص فاصله و حرکت (موقعیت) در بسیاری از برنامه‌های صنعتی تبدیل می‌کند.

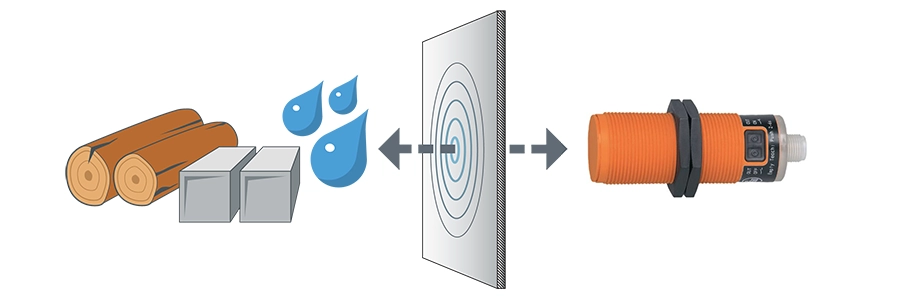

عملکرد سنسورهای خازنی IFM

سنسورهای خازنی IFM بر اصل تغییر ظرفیت خازنی بر اثر نزدیکی یا تماس با اجسام مبتنی هستند. زمانی که یک جسم به یک سنسور خازنی نزدیک میشود، ظرفیت الکتریکی در یک یا چند خللی در ساختار سنسور تغییر می‌کند. این تغییر ظرفیت باعث تغییر در ولتاژ یا جریان متصل به سنسور می‌شود. این امر باعث تولید سیگنال‌ هایی که نشان دهنده وجود یا عدم وجود اجسام است خواهد شد.

به عنوان مثال، زمانی که یک جسم غیرفلزی نزدیک یا در معرض یک سنسور خازنی قرار می‌گیرد، الکترودهای سنسور تحت تأثیر آن قرار می‌گیرند و ظرفیت خازنی آنها متناسب با فاصله سنسور تا جسم تغییر می‌کند. این تغییر در ظرفیت الکتریکی باعث تولید یک سیگنال خروجی می‌شود که توسط سیستم الکترونیکی سنسور تشخیص داده می‌شود و معمولاً به یک وضعیت تشخیصی تبدیل می‌شود.

انواع طیف سنسور خازنی IFM

سنسورهای خازنی (Capacitive) شرکت آی اف ام مناسب کاربردها و فرآیندهای بسیاری هستند. یکی از مهمترین تقسیم بندی هایی که در خصوص این سنسورها میتوان انجام داد از نظر نوع کاربری و محیطی که از این سنسورها استفاده میشود میباشد. در ادامه به برخی از مهمترین کاربری های این نوع از سنسورها میپردازیم:

• 1- اتوماسیون صنعتی
• 2- اندازه گپیری های تماسی و غیر تماسی (Touch/non-Contact)
• 3- اندازه گیری برای سیالات با دی الکتریک بسیار پایین
• 4- مناسب سیالات خورنده (Aggressive Medium)
• 5- مناسب محیط های خطرناک و انفجاری (Ex)
• 6- مناسب دماهای بالا (High Temperature)

مشخصات فنی سنسور خازنی IFM

در زیر به برخی از مهمترین مشخصات فنی یک سنسور خازنی شرکت IFM آلمان میپردازیم:

رنج قابل اندازه گیری

4 میلیمتر تا 60 میلی متر

اتصال الکتریکی

سنسورهای خازنی IFM در انواع مختلف زیر از نظر نوع اتصال الکتریکی موجود هستند:

• M8
• M12
• “1/2
• “7/8

عملکرد سنسور

سنسورهای خازنی شرکت آی اف ام در 3 حالت زیر میباشند:

• نرمال باز(Normally Open)
• نرمال بسته (Normally Close)
• قابل تنظیم (Normally Open/ Normally Close)

جنس بدنه

• برنجی (ابکاری شده با نیکل)
• پلاستیکی
• استیل

خروجی های الکتریکی

انواع روش های ارتباطی سنسورهای خازنی از طریق رابط کامپیوتری مانند USB، RS232، RS485 و یا بلوتوث در برخی مدل‌ها امکان پذیر میباشد. انواع سیگنال های (خروجی) زیر برای سنسورهای خازنی IFM در دسترس هستند:

• PNP
• NPN
• PNP/NPN
• NAMUR

طول کابل

4 سانتی متر تا 20 متر

مزایا سنسور خازنی IFM

همانطور که بالاتر نیز توضیح دادیم، این نوع از سنسورها به دلیل اندازه گیری غیر تماسی و همچنین مزایای بی شماری که برای تشخیص موقعیت اجسام در مکان های مختلفی دارند، دارای محبوبیت بسیاری در صنایع هستند. در ادامه به برخی از مزایای این نوع از سنسورها میپردازیم:

• مقاومت بالا در برابر نویز های الکتریکی
• قابلیت تنظیم رنج اندازه گیری از طریق دکمه های روی سنسور (دکمه آموزش)
• قابلیت اندازه گیری پیوسته سطح مخازن یا اندازه گیری نقطه ای (سوئیچ)
• موجود در انواع بدنه‌های پلاستیکی و فلزی انواع کاربری های مختلف
• سنسورها برای شناسایی موقعیت و سطح
