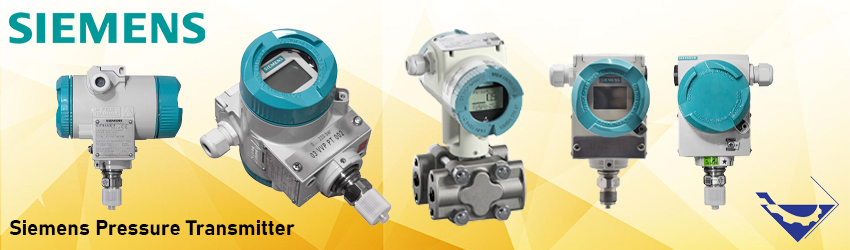

ترانسمیتر فشار زیمنس

توضیحات

ترانسمیتر فشار زیمنس یکی از تجهیزات بسیار کلیدی اندازه گیری فشار در فرآیند های صنعتی محسوب میشود. این تجهیز از دو قسمت سنسور یا اندازه گیر فشار که وظیفه اندازه گیری و دریافت مقدار فیزیکی فشار را انجام میدهد، و قسمت ترانسدیوسر یا مبدل سیگنال فشار که مقدار اندازه گیری شده را به سیگنال های الکتریکی تبدیل میکنند تشکیل میشوند.

سیگنال های الکتریکی معرف مقادیر فشار در قالب سیگنال های 4 تا 20 میلی آمپری یا روی شبکه های ارتباطی HART، FOUNDATION Fieldbus، PROFIBUS و … به سیستم های کنترلی و اتوماسیون ارسال خواهند شد.

ترانسمیتر فشار یا پرشر ترانسمیتر همانطور که بالاتر نیز اشاره کردیم یکی از تجهیزات ابزار دقیق محسوب میشود که فشار سیالات مایع یا گاز روی خطوط لوله یا مخازن تحت فشار یا کمپرسور های صنعتی را اندازه گیری میکند.

میتوان گفت که در هر صنعتی که به نوعی با سیالات سروکار داشته باشد، اندازه گیری فشار یکی از مهمترین پارامترهایی میباشد که نظارت و کنترل بر آن توسط پرشر ترانسمیتر ها انجام میگیرد.

انواع پرشر ترانسمیتر

در صنایع انواع مختلفی از ترانسمیتر های فشار وجود دارند که عبارت اند از :

• 1- ترانسمیتر فشار نسبی (Gauge Pressure Transmitter)
• 2- ترانسمیتر فشار مطلق (Absolute Pressure Transmitter)
• 3- ترانسمیتر اختلاف فشار (Differential Pressure Transmitter)

باید اضافه کنیم هر یک از انواع ترانسمیتر های فشار که بالا نام بردیم دارای کاربرد های متفاوتی هستند و در سرویس های مختلفی مورد استفاده قرار میگیرند.

برای مثال از ترانسمیتر های اختلاف فشاری برای اندازه گیری سطح سیالات داخل مخازن، یا اندازه گیری فلوی عبوری سیالات در فلومتر استفاده میشود. از ترانسمیتر های فشار مطلق برای اندازه گیری فشار سیستم نسبت به فشار خلآ و برای ترانسمیتر های فشار نسبی برای اندازه گیری فشار سیالات نسبت به فشار محیط یا اتمسفر استفاده میکنیم.

 ترانسمیتر های فشار دارای سنسور های اندازه گیری مختلفی میباشند. ترانسمیتر های فشار دارای انواع سنسور های خازنی (Capacitive)، دیافراگمی (Diaphragm)، استرین گیج (Strain Gauge)، پیزو مقاومتی (Piezo resistive) میباشند.

در هریک از این سنسور ها نیروی مکانیکی حاصل از فشار سیال، با استفاده از مدارات الکترونیکی به سیگنال های الکتریکی ولتاژی 0 تا 10 ولت یا سیگنال های  جریانی 4 تا 20 میلی آمپر dc تبدیل شده و به سیستم کنترل ارسال میگردد.

لازم به ذکر اشاره کنیم که هر یک از انواع این سنسور ها با توجه نوع سیال فرآیندی، میزان خورندگی سیال، دما و فشار فرآیندی و بسیاری از پارامتر های دیگر انتخاب میشوند.

شرکت زیمنس SIEMENS آلمان یکی از بزرگ ترین تولید کنندگان تجهیزات الکترونیکی، ابزار ذقیق و سیستم های اتوماسیون صنعتی میباشد.

این شرکت تولیدات بسیار مختلفی در زمینه انواع ترانسمیتر های فشار و دما، ترانسمیتر های فلو و سطح و سایر تجهیزات الکترونیکی و صنعتی دارد.

صنایع نفت و گاز، صنایع فولادی، صنایع دارویی و غذایی و بطور کلی هر صنعتی که به نحوی با سیالات سروکار دارشته باشد از ترانسمیتر های فشار استفاده خواهد کرد. به همین جهت شرکت زیمنس طیف وسیعی از انواع ترانسمیتر ها، مناسب انواع سیالات و انواع شرایط فرآیندی را تولید و روانه بازار میکند.

در این مطلب به معرفی انواع ترانسمیتر های فشار زیمنس و بررسی مشخصات فنی هر یک از آنها میپردازیم:

انواع ترانسمیتر های فشار زیمنس

پرشر ترانسمیتر زیمنس در 7 سری کلی که در ادامه به نام آنها اشاره میکنیم تولید شده و در صنایع مورد استفاده قرار میگیرد. این ترانسمیتر ها همانطور که بالاتر نیز اشاره کردیم برای انواع کاربرد های اندازه گیری فشار، اندازه گیری سطح مایعات داخل مخازن و همینطور اندازه گیری جریان عبوری سیالات داخل خطوط لوله مورد کاربری قرار میگیرند.

1- ترانسمیتر فشار زیمنس مدل SITRANS P320/420:

SITRANS P320/420 اولین ترانسمیتر فشار با کنترل ایمنی از راه دور میباشند.این موضوع به کاربران این امکان را می دهد تا به جای برنامه ریزی جداگانه برای هر ترانسمیتر در سایت، همه دستگاه ها را از اتاق کنترل برنامه ریزی کند. این موضوع به ویژه در برنامه هایی که نیاز به ایمنی عملکردی بالایی دارند، هزینه ها و زمان نصب و راه اندازی را کاهش خواهد داد.

این ترانسمیتر برای سرویس هایی که ایمنی در آنها حیاتی باشد مانند صنایع شیمیایی و نفت و گاز، مناسب میباشد. این ترانسمیتر دارای ویژگی های زیر میباشد:

• به دلیل مواد مقاوم برای شرایط و سرویس های سخت مناسب میباشد
• به دلیل نمایشگر واضح و بزرگ و آیکون های تشخیصی مطابق استاندارد NAMUR NE107 بسیار راحت و کاربر پسند میباشد. همچنین دارای منوی کاربری نصب سریع و راحت میباشد.
• دارای مزیت های کاهش هزینه تعمیرات و نگهداری باتوجه به آزمایش اثبات تا 15 سال میباشد.
• دارای واکنش سریع به فرآیند به دلیل کاهش زمان پاسخ میباشد.

مشخصات فنی پرشر ترانسمیتر زیمنس مدل SITRANS P320/420:

دقت اندازه گیری: %0.065 برای مدل های SITRANS P320 و %0.04 برای مدل SITRANS P420

پاسخ دهی: منتر از 105 میلی ثانیه

رنج اندازه گیری: 2 میلی بار تا 700 بار

دما سیال: 40- تا 100 درجه سانتی گراد

تائیدیه و گواهینامه ها: ATEX, IEC EX, FM, CSA, NEPSI and others

پروتکل های ارتباطی: 4…20 mA/ HART, PROFIBUS PA (in preparation), FOUNDATION Fieldbus (in preparation)

متریال دیافراگم: Stainless steel, Hastelloy, Tantalum, Monel, Gold

2- پرشر ترانسمیتر زیمنس مدل SITRANS P300:

SITRANS P300 دقت و استحکام اندازه گیری را ارائه می دهد. محفظه فولادی ضد زنگ آن با پلاک لیزری چاپ شده، همراه با طیف گسترده ای از اتصالات فرآیند بهداشتی، به این معنی است که برای استفاده در صنعت غذا و نوشیدنی و همچنین برای فرآیندهای دارویی بسیار مناسب است.

این ترانسمیتر دارای ویژگی های زیر میباشد:

• دارای گواهینامه های بهداشتی (EHEDG، 3A)، گواهینامه های متریال و کالیبراسیون کاملاً مناسب برای صنایع غذایی و آشامیدنی و داروسازی میباشد.
• با درجه نفوذ حفاظت IP68 و IP69K، مناسب تمیز کاری های CIP/SIP و اندازه گیری سیالات با ویسکوزیته بالا میباشد.
• دارای استفاده گسترده برای انواع سرویس ها توسط سلول های اندازه گیری برای فشار گیج و فشار مطلق میباشد.
• تمیز کردن آسان سلول های اندازه گیری به دلیل نصب دیافراگم (Flush Mount)
• کنترل فرآیند بهینه شده با شبیه سازی های گسترده و قابلیت تشخیصی خرابی ترانسمیتر

مشخصات فنی ترانسمیتر فشار زیمنس مدل SITRANS P300:

دقت اندازه گیری: %0.075

رنج اندازه گیری: 0 تا 10 میلی بار – 0 تا 400 بار

تائیدیه و گواهینامه ها: EHEDG، 3A

پروتکل های ارتباطی: HART, PROFIBUS PA

3- ترانسمیتر فشار زیمنس مدل SITRANS P200/P210/P220:

ترانسمیتر های فشار قلمی SITRANS P200، P210 و P220 ترانسمیتر های فشرده تک رنجی برای اندازه گیری فشار مطلق و گیج هستند. این سری ها از دو نوع سنسور فشار استفاده می کنند.

دو سنسور استنلس استیل و یک سنسور دیافراگمی سرامیکی. این امر اندازه گیری فشار فرآیند، مطلق و هیدرواستاتیک را آسان می کند. فشار تعیین شده به صورت اختیاری به سیگنال 4-20 میلی آمپر یا 0-10 ولت تبدیل می شود.

این ترانسمیتر دارای ویژگی های زیر میباشد:

• دارای مقاومت بالا با محفظه فولادی ضد زنگ و طراحی فشرده
• قابلیت ظرفیت اضافه بار و فشار های زیاد
• مناسب برای طیف گسترده ای از سرویس ها شامل بسیالات تهاجمی و خورنده و سیالات غیر تهاجمی. و همچنین مناسب اندازه گیری فشار مایعات، گازها و بخار

مشخصات فنی پرشر ترانسمیتر زیمنس مدل SITRANS P200/P210/P220:

دقت اندازه گیری: %0.25

رنج اندازه گیری:

SITRANS P200: 1-60 bar

SITRANS P210: 100-600 mbar

SITRANS P220: 2.5-1000 bar

4- پرشر ترانسمیتر زیمنس مدل SITRANS P COMPACT:

SITRANS P Compact یک فرستنده آنالوگ برای اندازه گیری فشار مطلق و نسبی است که به طور ویژه برای نیازهای صنایع غذایی / دارویی و بیوتکنولوژی توسعه یافته است.

این ترانسمیتر دارای ویژگی های زیر میباشد:

• طراحی مبتنی بر استاندارد ها و تائیدیه های بهداشتی EHEDG، FDA و GMP
• اتصال و محفظه از فولاد ضد زنگ (stainless steel)

مشخصات فنی پرشر ترانسمیتر زیمنس مدل SITRANS P COMPACT:

دقت اندازه گیری: %0.2

رنج اندازه گیری: 0 تا 160 میلی بار – 0 تا 40 بار

تائیدیه و گواهینامه ها: EHEDG، 3A، ATEX

5- پرشر ترانسمیتر زیمنس مدل SITRANS LH100:

ترانسمیتر فشار SITRANS LH100 یک سنسور چاهی میباشد و فشار هیدرواستاتیک متناسب با سطح را به سیگنال استاندارد 4 تا 20 میلی آمپر تبدیل می کند. این ترانسمیتر ارتفاع سطح را در حوضه ها، کانتینرها، کانال ها و سدها اندازه گیری می کند.

این پرشر ترانسمیتر دارای محفظه فولادی ضد زنگ و سنسور پیز ومقاومتی با دیافراگم سرامیکی میباشد و برای طیف وسیعی از محدوده‌های اندازه‌گیری و در صورت نیاز بصورت ضد انفجار در دسترس میباشد.

پرشر ترانسمیتر Sitrans LH100 در کشتی سازی، تامین آب و فاضلاب و مخازن بدون فشار/باز و چاه ها استفاده می شود.

+

این ترانسمیتر دارای ویژگی های زیر میباشد:

• نصب و استفاده آسان به دلیل طراحی مستحکم و استفاده مواد مقاوم در برابر خوردگی
• کاربرد ایمن به دلیل لوله هواکش در کابل اتصال برای جلوگیری از تشکیل میعانات
• عمر طولانی به دلیل محافظت از دیافراگم اندازه گیری در برابر تأثیرات خارجی توسط کلاهک محافظ
• مجموعه اندازه گیری استاندارد این ترانسمیتر شامل فرستنده، آویز کابل، جعبه اتصال میشود

مشخصات فنی ترانسمیتر فشار زیمنس مدل SITRANS LH100:

دقت اندازه گیری: %0.03

رنج اندازه گیری: 0 تا 3 متر آب – 0 تا 20 متر آب

متریال بدنه: استنلس استیل 316L و دارای IP68

کابل: PE sheathing; Ø 6 mm with vent pipe

طول کابل: 10، 20 و 30 متری بصورت استاندارد و در حالت های خاص تا کابل 50 متری قابل تولید میباشد.

استاندارد: محافظت شده در برابر انفجار مطابق با استاندارد های IEC Ex و ATEX

6- ترانسمیتر فشار زیمنس مدل SITRANS LH300:

ترانسمیتر فشار SITRANS LH300 یک سنسور چاه برای اندازه گیری فشار هیدرواستاتیک با درپوش های محافظ تولید شده از متریال های PPE، فولاد ضد زنگ یا ETFE است. این ترانسمیتر مقادیر فشار هیدرواستاتیکی فشار را به سیگنال های استاندارد 4 تا 20 میلی آمپر تبدیل می کند.

ترانسمیتر فشار SITRANS LH300 برای مخازن، کانال ها و سدها و همچنین برای سیستم های آب آشامیدنی به لطف محفظه فولادی ضد زنگ (stainless steel) و سنسور پیزومقاومت با دیافراگم سرامیکی مناسب است.

ترانسمیتر فشار Sitrans LH300 در کارخانه‌های آب آشامیدنی، کارخانه‌های نمک‌ زدایی و همچنین در کشتی‌سازی، در تامین آب/فاضلاب و در مخازن و چاه‌ های بدون فشار/باز استفاده می‌شود.

این ترانسمیتر دارای ویژگی های زیر میباشد:

• نصب و استفاده آسان به دلیل طراحی مستحکم و استفاده مواد مقاوم در برابر خوردگی
• کاربرد ایمن به دلیل لوله هواکش در کابل اتصال برای جلوگیری از تشکیل میعانات
• عمر طولانی به دلیل محافظت از دیافراگم اندازه گیری در برابر تأثیرات خارجی توسط کلاهک محافظ
• مجموعه اندازه گیری استاندارد این ترانسمیتر شامل فرستنده، آویز کابل، جعبه اتصال میشود.

مشخصات فنی پرشر ترانسمیتر زیمنس مدل SITRANS LH300:

دقت اندازه گیری: %0.15

رنج اندازه گیری: 0 تا 1 متر آب – 0 تا 40 متر آب

متریال بدنه: استنلس استیل 316L و دارای IP68

متریال دیافراگم: سرامیک 99.6%

کابل: PE sheathing; Ø 6 mm with vent pipe

طول کابل: 10، 20 ،30 و 50 متری بصورت استاندارد و در حالت های خاص تا کابل 1000 متری قابل تولید میباشد.

استاندارد: دارای حفاضت در برابر انفجار مطابق با استاندارد های IEC Ex و ATEX

تجهیز صنعت تامین کننده و وارد کننده انواع ترانسمیتر های فشار زیمنس در انواع فشار گیج، فشار مطلق و اختلاف فشاری میباشد. انواع پرشر ترانسمیتر های فشار SIEMENS در انبار محصولات شرکت تجهیزصنعت موجود میباشد. برای استعلام قیمت و مشاوره فنی با کارشناسان فروش ما تماس بگیرید.
