سنسور دما روزمونت

توضیحات

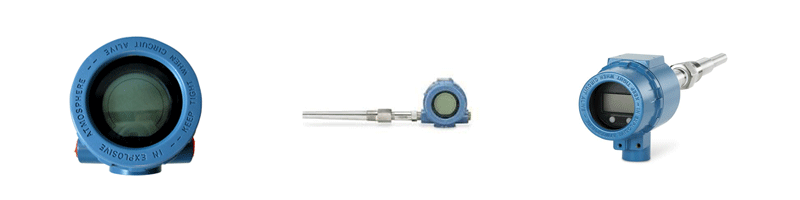

سنسور دما روزمونت، یکی از تجهیزات پر کاربرد ابزار دقیق می باشد که میزان دمای سیالات را اندازه گیری می کند و به صورت سیگنال میلی ولتی یا مقاومتی در اختیار ترانسمیتر دما قرار می دهد. هر یک از این سیگنال ها دارای شرایط و ویژگی های خاصی هستند که باید متناسب با شرایط محیطی و شرایط فرآیندی انتخاب و به کارگیری شوند.

سنسور دما با ترانسمیتر مربوطه درجه حرارت را اندازه گیری و ارسال می کنند. در بین تولید کنندگان ترانسمیتر دما، شرکت روزمونت یکی از معتبرترین و قدیمی ترین شرکت های تولید کننده تجهیزات ابزار دقیق و اتوماسیون صنعتی میباشد.

انواع سنسور دما روزمونت

سنسور های دما برای اندازه گیری میزان دما در فرایندهای صنعتی مورد استفاده قرار می گیرند. به طور کلی سنسور دما روزمونت در انواع مدل ها با رنج های اندازه گیری مختلفی تولید میشود که در ادامه به معرفی هر کدام خواهیم پرداخت.

1. سنسور دمای ترموکوپل روزمونت

ترموکوپل نوعی سنسور است که برای اندازه‌گیری دما در طیف گسترده ای از صنایع استفاده می‌شود.

مکانیزم عملکرد در ترموکوپل ها به این صورت می باشد که این سنسورها از دو سیم ناهم‌جنس تشکیل شده‌اند. از یک سمت آزاد (Cold junction) و از سمت دیگر در یک نقطه به هم متصل میباشند (Hot junction). هنگامی که به قسمت hot junction حرارت داده شود و دمای آن افزایش پیدا کند، اختلاف پتانسیلی در حد چند میلی ولت (mV) در قسمت آزاد دو سیم به وجود می آید.

به این تفاوت ولتاژ بین دو اتصال، اثر سیبک (See beck effect)نیز می گویند. در نهایت با اندازه گیری این مقدار اختلاف پتانسیل، دمای سیال انداره گیری می شود.

ترموکوپل ها انواع بسیار متنوعی دارند که هر یک محدوده اندازه گیری خاص خود را دارند، اما در این بین ترموکوپل های نوع J،K،R،S و نوع T بسیار پرکاربرد هستند. ترموکوپل های مختلفی بر اساس بازه دما، دوام و استحکام، مقاومت در برابر لرزش، مقاومت شیمیایی و سازگاری با کاربردهای مختلف، ویژگی‌های منحصر به فرد در دسترس می باشد.

انواع J و K و T و E ترموکوپل‌های «فلز پایه» بوده و رایج‌ترین نوع ترموکوپل می باشند. مدل های R و S و B ترموکوپل‌های «فلز قیمتی» هستند که در کاربردهای با دمای بالا مورد استفاده قرار می‌گیرند.

دلیل محبوبیت ترموکوپل‌ها سادگی و دوام بالا، سهولت استفاده و سرعت مناسب واکنش به تغییرات دما (بیشتر به خاطر ابعاد کوچکشان) و هزینه پایین می‌باشد. ترموکوپل‌ها همچنین گسترده‌ترین بازه دمایی را در بین تمام سنسورهای دما دارند که از  ۲۰۰- درجه تا ۲۰۰۰+ درجه سلسیوس است.

ترموکوپل‌ها در کاربردهای متنوع صنعتی، علمی و OEM از قبیل تولید برق، نفت و گاز، داروسازی، بیوتکنولوژی یا زیست فناوری، سیمان، پالپ و کاغذ و غیره مورد استفاده قرار می‌گیرند. همچنین در تجهیزات خانگی  مانند اجاق گاز، شومینه و توسترها به کار می روند. با توجه به تنوع و گستردگی سنسورهای دمای ترموکوپل شرکت روزمونت به معرفی یکی از محصولات آن می پردازیم.

سنسور ترموکوپل روزمونت 214C

سنسور دما روزمونت  214C یک سنسور استاندارد صنعتی می باشد که دارای دوام و انعطاف پذیری در محیط های فرآیندی سخت است.

روزمونت انواع سنسورهای ترموکوپل J و K و T را ارائه می دهد که با استاندارد ASTM و IEC برای دقت ترموکوپل مطابقت دارد.

این سنسورها با عملکرد عالی در شرایط ارتعاش و لرزش بالا طراحی شده اند و در طیف وسیعی از دماها به صورت تماسی و غیر تماسی مورد استفاده قرار می گیرند.

مشخصات فنی ترموکوپل روزمونت 214C

• سنسور ترموکوپل با حداقل مقاومت عایق 1000 MΩ در  ولتاژ  500VDC و دمای اتاق اندازه گیری می شود.
• این سنسورها دارای تاییدیه و استاندارد امکان خطرناک می باشند.
• دارای سیم های سربی 24 AWG با عایق بندی FEP و کد رنگ بر اساس استاندارد IEC 60584 یا  ASTM E230 می باشد.
• اندازه گیری دما از 196- تا 1200+ درجه سانتی گراد (321- تا 2192 درجه فارنهایت) در فرایندهای صنعتی مورد استفاده قرار می گیرند.
•  در پیکربندی تک یا دوگانه به صورت تماسی یا غیر تماسی موجود می باشند.
• دارای مقاومت در برابر ارتعاش و لرزش بالا جهت استفاده در شرایط سخت فرایندی می باشند.
• تمامی سبکها و طولها در 1/4 اینچ موجود می باشند. قطر کابل های معدنی (MI) مطابق با استانداردهای صنعتی است.
• اتصالات فشاری قابل تنطیم یا ثابت و آدابتورهای فنری یا جوش داده می شود الزامات نصب خاصی را فراهم می کند.

2. سنسور RTD روزمونت

سنسور RTD یا سنسور دما مقاومتی، وسیله‌ای است که برای اندازه‌گیری دما به کار می‌رود. نام این سنسور مخفف عبارت Resistance Temperature Detector به معنی حسگر دما مقاومتی یا دماسنج مقاومتی می‌باشد.

نحوه کار آن به این شکل است که در اثر عبور یک جریان الکتریکی از داخل یک قطعه فلزی (المان)، مقاومت آن اندازه‌گیری می‌شود. این مقاومت اندازه‌گیری شده، با توجه به ویژگی‌های قطعه فلزی به کار رفته در سنسورهای RTD، طی فرایندی به دما تبدیل می‌شود. قطعه فلزی به کار رفته در سنسور RTD، به طور معمول از جنس پلاتین، نیکل و یا مس است.

در برخی موارد آلیاژی از نیکل و آهن نیز در ساخت این سنسورها استفاده می‌شود، هرچند این نوع از سنسور RTD کم کاربردتر است. در اثر عبور جریان الکتریکی از هر یک از این فلزات، مقاومت المان (قطعه فلزی) بالا می رود و به همین خاطر، دما نیز افزایش می‌یابد. در اثر افزایش دما، مقاومت الکتریکی که واحد آن اهم است نیز افزایش می‌یابد.

برای انواع سنسور RTD مقاومت را در دمای صفر درجه سانتی‌گراد اندازه‌گیری می‌کنند و بر این اساس نام‌گذاری می‌شوند.

حسگر دمای مقاومتی دقت اندازه‌گیری در حدود 0/05 تا 0/1 دارد که باعث می‌شود این سنسور برای کاربردهایی که دقت بالایی نیاز دارند مناسب باشد.

همچنین این سنسورها بسیار پایدار هستند و میزان خطایی که ممکن است در یک دماسنج مقاومتی در گذر زمان رخ دهد تحت شرایط معمول، نزدیک به 0/1 درجه طی 5 سال است. که در شرایط سخت‌تر، ممکن است به 0/1 درجه در سال نیز برسد. به همین دلیل استفاده از این سنسور در طولانی مدت امکان‌پذیر است و نیازی به تنظیم مجدد یا تعویض آن وجود ندارد.

سنسورهای RTD دارای انواع مختلفی نظیر دو سیم، سه سیم و چهار سیم می باشند. از این بین سنسورهای سه سیم با توجه به دقت بالا بیشترین کاربرد را در صنایع دارند. در ادامه معرفی و مشخصات فنی دو مدل از سنسورهای دما مقاومتی RTD ذکر می شود.

سنسور RTD روزمونت مدل 214C

سنسور دمای RTD مدل 214C، یک یا دو سنسور دما مقاومتی Pt-100 می باشد که طیف وسیعی از دماها را از 196- تا 600 درجه سانتی گراد پوشش می دهد. این سنسور دارای طراحی لایه نازک (Thin-film) و سیم پیچی برای کاربردهای مختلف است.

با بسیاری از گزینه های کالیبراسیون از جمله کلاس  A یا  B دقت سنسور، این سنسورها ثابت های Callendar-Van Dusen را برای تطبیق سنسور ترانسمیتر ارائه می دهد تا بالاترین سطح دقت را داشته باشند.

این سری از سنسورها مطابق با قوانین و استانداردهای صنایع فرآیندی طراحی و تولید می شوند و با استفاده از سنسورهای ترانسمیتر دما و ترموول به کار می روند.

مشخصات فنی سنسور RTD روزمونت مدل 214C

مشخصات و ویژگی های سنسور مقاومتی روزمونت مدل 214C به شرح زیر می باشد:

• برای المنت سیم پیچ شده مطابق با استاندارد IEC 60751:2008، حداکثر تغییر مقاومت در نقطه یخ پس از یک گرم ارتعاش بین 20 تا 500 هرتز به مدت 150 ساعت و 0.05 درجه سانتی گراد می باشد.
• دارای سیم های سربی 24 AWG با عایق FEP و کد رنگ مطابق با IEC 60751 می باشد.
• زمان ثابت یا پاسخ دهی، حداکثر 10.8 ثانیه برای رسیدن به 50 درصد پاسخ سنسور هنگام تست در فلوی آب مطابق با استاندارد IEC 60751:2008 لازم است.
• پایداری، 0.15± حداکثر تغییر مقاومت در نقطه یخ پس از 1000 ساعت در حداکثر دمای مشخص شده هنگام اندازه گیری به روش های تعریف شده در استاندارد IEC 60751 است.
• حداقل مقاومت عایق 1000 مگا اهم هنگامی که در ولتاژ 500 ولت و دمای اتاق می باشد.
• کالیبراسیون مطابق استاندارد IEC 751 کلاس A یا B، کالیبراسیون تک نقطه یا محدوده کالیبراسیون توسط اپراتور مشخص می شود. هر دو با ثابتهای Callendar-Van Dusen.
• دارای تاییدیه آمریکای شمالی الزامات امکان خطرناک (Hazardous) می باشد.
• سنسور thin-film برای مقاومت در برابر کاربردهای صنعتی با لرزش و ارتعاش بالا طراحی می شود.
• طراحی سیم پیچ برای کاربرد در دقت بالا، دو سنسور یا در دماهای بالا می باشد.
• دقت کلاس A اختیاری تضمین می کند که نقاط اندازه گیری دمای بحرانی با استانداردهای تحمل و دقت مطابقت دارند.
• طراحی قابل انطباق با انواع اتصالات و محفظه نیازهای مختلف فرایندی را برآورده می سازد.
• شامل فنر (spring-loaded) و فنر فشرده برای سازگاری است.

سنسور RTD روزمونت مدل 68Q

در ادامه مشخصات و ویژگی های سنسور دمای بهداشتی مدل 68Q بیان می شود:

• کلاهک پایانی Tri Clamp طول غوطه وری از 1 تا 9.5 اینچ (25.4 تا 241.3 میلی متر) برای نصب آسان می باشد.
• دارای مقاومت در محدوده دمایی 50- تا 200 درجه سانتی گراد (58- تا 392 فارنهایت) می باشد.
• برای عملکرد قابل اطمینان پوشش سطح سنسور و سرهای اتصال با استاندارد 3-A مطابقت می کند.
• کپسول سنسور را برای پایداری عملکرد به انتهای استم 316 SST  جوش می دهند.
• حداقل مقاومت عایق 500 مگا اهم هنگامی که در ولتاژ 100 ولت و دمای اتاق می باشد.
• پایداری در سایزهای 1/2 تا 3/4 اینچ، 0.08± درجه سانتی گراد حداکثر تغییر مقاومت در نقطه یخ پس از 1000 ساعت در حداکثر دمای مشخص  (200 درجه سانتی گراد) هنگام اندازه گیری به روش های تعریف شده در استاندارد IEC 60751 است.
• زمان پاسخ گویی در Tri Clamp O.D سایز یک اینچ و بیشتر، کمتر از 3.5 ثانیه برای رسیدن به 63.2% پاسخ سنسور لازم می باشد.                    در Tri Clamp O.D سایز لوله 1/2 تا 3/4 اینچ، کمتر از 1.5 ثانیه برای رسیدن به 63.2% پاسخ سنسور نیاز است.

سنسورهای RTD قیمت و هزینه بالاتری نسبت به ترموکوپل ها دارند و در میان سنسورهای مقاومتی پلاتینیوم بالاترین و مس پایین‌ترین قیمت را دارد.

همچنین لوازم جانبی و گواهی های اضافی باعث افزایش قیمت سنسورهای دما می شود. سنسورهای دما معمولا در اماکن خطرناک مورد استفاده قرار می گیرند به همین منظور تست FM یا CSA انجام می شود.

طرح ایمنی ذاتی دارای تست الکتریکی اضافی است و برای ضد انفجار باید از سر ضد انفجار استفاده کنند که هر دو نیاز به هزینه اضافی دارند. تمامی پارامترهای زیر بر قیمت سنسورهای دما تاثیر می گذارند.

محدوده اندازه گیری

یکی از عوامل تاثیر گذار بر قیمت سنسور دما روزمونت محدوده انداره گیری آن می باشد. از سنسورهای ترموکوپل برای طیف گسترده تری از دماها استفاده می شود. سنسورهای دما مقاومتی RTD از دمای 200- تا 500 درجه سانتی گراد به کار می روند و برای دماهای بالاتر تا 1800 درجه سانتی گراد از ترموکوپل استفاده می شود.

 حساسیت

با توجه به زمان پاسخ گویی (Response Time) سنسورهای ترموکوپل از حساسیت بالاتری نسبت به سنسورهای RTD برخوردار هستند.

زمان پاسخ دهی سنسور ترموکوپل ها از 0.1 تا 10 ثانیه و برای سنسور RTD از 1 تا 50 ثانیه می باشد.

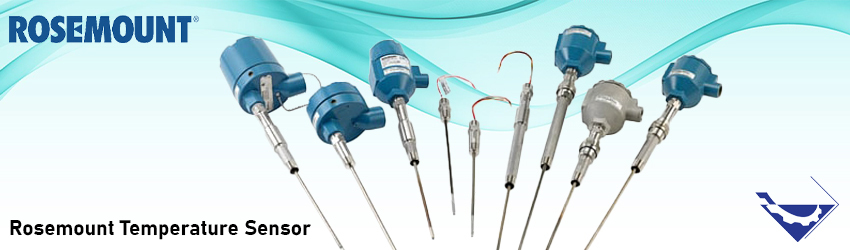

خرید و فروش سنسور دما روزمونت

تجهیز صنعت یکی از بزرگترین تامین کنندگان و وارد کنندگان تجهیزات ابزار دقیق و سیستم پایپینگ در کشور است.

این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق (انواع سنسور دما روزمونت و …) ، پایپینگ و انواع شیرآلات صنعتی با بهترین قیمت و کیفیت به فروش می رساند.

برای کسب اطلاعات بیشتر، مشاوره رایگان خرید و استعلام قیمت سنسور دما با کارشناسان فروش ما در ارتباط باشید..
