شیر برقی دوراویس

توضیحات

در این مطلب به توضیحاتی پیرامون شیر برقی دوراویس میپردازیم. دوراویس یکی از برندهای ترکیه ای است که به تولید و تامین انواع اکچویتورها، شیرالات صنعتی، سلونوئید ولو (Solenoid Valve) و لوازم جانبی آنها مشغول است.

قبل از پرداختن به شیر برقی یا سلونوئید ولو برند دوراویس، بهتر است توضیحاتی کلی پیرامون شیر برقی، عملکرد و انواع آن ها بدهیم و آشنایی بیشتری با این نوع ولو ایجاد کنیم.

شیر برقی یا سلونوئید ولو چیست؟

شیرهای برقی الکترومغناطیسی شیرهایی هستند که توسط جریان الکتریکی کنترل می شوند. آنها متشکل از دو بخش اصلی هستند: بدنه شیر و سلونوئید (کویل). این شیر متشکل از یک سیم مسی است. این سیم یک هسته را به همراه یک پیستون متحرک احاطه میکند.

کار سیم پیچ ایجاد میدان مغناطیسی با عبور جریان الکتریکی است که پیستون را حرکت میدهد و شیر را باز میکند یا میبندد. بنابراین شیرهای برقی جریان الکتریکی را برای ایجادبه حرکت خطی بکار میگیرند.

به شکل دقیق اجزاء این شیر عبارتند از: 1) سیم پیچ 2) آرمیچر 3) رینگ محافظ 4) فنر 5) پیستون 6) آب بندی (سیلینگ) 7) بدنه شیر

کاربردهای شیر برقی

شیرهای برقی برای اهداف زیادی بکار میروند. به عنوان مثال برای محیط های مایع و گاز مناسب هستند و برای بستن و باز کردن مسیر، تعیین دز (dosing)، توزیع یا اختلاط در سیستم های توزیع بکار میروند. کاربردهای کلاسیک این شیر شامل سیستم های گرمایشی، آبیاری، ماشین ظرفشویی و ماشین لباسشویی، سیستم های تبرید و تهویه مطبوع، پزشکی، دندانپزشکی، نظافت صنعتی و مخازن آب است.

یکی دیگر از کاربردهای این شیرها در خطوط فرایند است. بصورتی که در مسیر خط هوا قرار میگیرند و در مواقع بروز خرابی در سیستم با بستن مسیر هوا باعث رفتن شیر کنترلی در در وضعیت Fail خود میشوند.

انواع تقسیم بندی های شیر برقی

این شیر از نظر وضیعت در حالت عادی، به دو نوع نرمال باز (Normally Open) و نرمال بسته (Normally Closed) تقسیم میشود. این تقسیم بندی وضعیت شیر در صورت عدم تحریک و یا فرمان را نشان میدهد.

سلونوئید ولوها از نظر عملکرد به انواع مستقیم، غیر مستقیم و نیمه مستقیم تقسیم میشوند. در نوع مستقیم شیر توسط نیروی الکترومغناطیسی تولیدی مسیر را میبندد یا باز میکند.

در نوع غیر مستقیم نیروی الکترومغناطیسی در بالا و پایین یک دیافراگم اختلاف فشار ایجاد میکند. این اختلاف فشار باعث عمل باز کردن و یا بستن شیر میشود. نوع نیمه مستقیم نیز ترکیبی از این دو نوع عملکرد میباشد.

این شیرها همچنین از نظر تعداد راه به دو راهی و چند راهی نیز تقسیم بندی میشوند. تعداد مسیرهای ممکن جریان را در این شیر مشخص میکند.

ولتاژ تغدیه الکتریکی کویل در شیرهای برقی

محدوده ولتاژ سیم پیچ ها در سلونوئید ولوها وسیع است. معمولا برای جریان مستقیم، بین 12-48 ولت، برای جریان متناوب، بین 110-230 ولت است. همچنین کویل در این شیرها قابل تعویض است و معمولا در هنگام خرید این شیرها یک کویل جایگزین دریافت میشود.

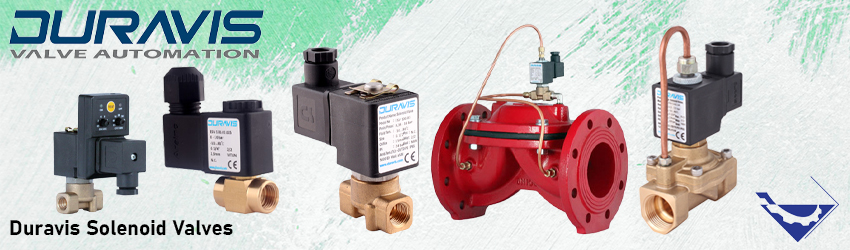

مشخصات شیر برقی دوراویس

• محصولات سلونوئید ولو دوراویس شامل سری های مختلفی میشود. در این قسمت به برخی از مشخصات کلی شیر برقی دوراویس از قبیل اطلاعات تکنیکال برخی از سری های آن میپردازیم.
• این شیرها در سایزهای مختلفی تولید میشوند. رنج اندازه در این شیرها بین ʺ1/8 تا ʺ2 میباشد و کاربردهای مختلف این تجهیز شامل آب، هوا، گاز و سیالات غیر خشن (Non-aggressive) است.
• متریال body در سری های مختلف این محصولات شامل برنج، آهن ریخته گری و آلومینیوم و متریال سیلینگ (آب بندی) شامل NBR، VITON (FPM) و PTFE میباشد.
• همچنین متریال آرمیچر در این تجهیزات عموما از فولاد ضد زنگ است.
• این شیرها که هم در نوع normally open و هم در نوع normally closed تولید میشوند، دارای انواع 2 و 3 راهی میباشند.
• ولتاژ کویل در اکثر سری های این محصول دارای تغذیه 220/110/24/12 VAC و  24/12 VDC است.
• از سری های 100، 101، 103، 104، 106، 107، 108، 110، 111، 120، 121 و 130 میتوان به عنوان نمونه هایی از مدل های  شیر برقی دوراویس نام برد.
•
