شیر کرایوژنیک به آن دسته از شیرآلاتی گفته میشود که برای سیالات و سرویس های مافوق سرد مورد استفاده قرار میگیرند. در سرویس هایی که سیالاتی مانند اکسیژن مایع LPG ، LNG و کاربردهای نیتروژن وجود دارد از شیرآلات کرایوژنیک استفاده میکنیم.
شیرآلات کرایوژنیک مطابق استاندارد API 598 طراحی و تولید میشوند. شیرآلات کرایوژنیک یا برودتی از نظر جنس بدنه و ساختار تفاوت های بسیاری با سایر شیرآلات صنعتی استاندارد دارند. این تفاوت از بابت قابلیت تحمل دماهای بسیار پایین در این نوع شیرآلات میباشد.
ساختار شیرآلات کرایوژنیک

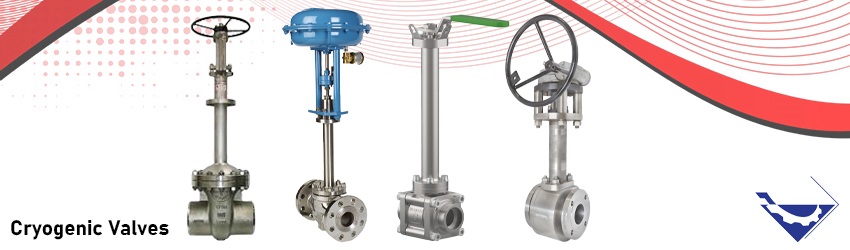

شیرآلات کرایوژنیک دارای انواع مختلفی مانند شیر توپی کرایوژنیک، انگل ولو، شیر پروانه ای و شیرآلات کنترلی یا کنترل ولو کرایژنیک هستند.
در این شیرها نشت سیال از طریق آب بندی و واشر (Sealing) باعث ایجاد یخ زدگی محلی در آن قسمت ها خواهد شد. و عملکرد شیر را مختل خواهد کرد. بدنه این شیرها به طور معمول با ساقه های بلند و کشیده تولید میشود.
علت این امر ایجاد یک فاصله (عایق) بین منبع سرما در خط لوله با قسمت های عملگر، پکینگ و آب بندی شیر میباشد. به عبارتی دیگر در این حالت سیلینگ یا آب بندی در ساقه شیر در دمای بالاتری بوده و فضای کافی جهت ایجاد عایق بین خط لوله و اکچویتور وجود دارد.
تست شیرآلات کرایوژنیک
آزمایشات مختلفی برای شیر های کرایوژنیک یا برودتی انجام میشود. تست های نشتی، مقاومت پوسته و تست های دیگری که در ادامه به برخی از آنها اشاره میکنیم:
- آزمایش مقاومت پوسته: تست هیدرواستاتیک یا پنوماتیک تا 1.5 برابر حداکثر فشار کاری
- تست نشتی پوسته: آزمایش نشت پوسته با آزمایش پنوماتیک با 1.1 برابر حداکثر فشار کاری
- تست نشتی سیت: تست پنوماتیک تا 1.1 برابر حداکثر فشار کاری
ویژگی های شیرآلات کرایوژنیک:
1- شیرهایی که دارای بدنه سبک هستند، معمولا رسانایی حرارتی کمتری هم خواهند داشت.
2- شیرآلات کرایوژنیک معمولآ با اتصالات فلنجی و جوشی تولید میشوند.
3- شیر کرایوژنیک باید در اتاق های تمیز تولید شود و به شکل بدون روان کننده تولید شوند. البته می‌توان از روان کننده های سازگار با سرویس سرد هم در تولید این شیرها استفاده کرد.
کاربرد شیرهای برودتی:
از شیرآلات کرایوژنیک یا برودتی در سرویس های مختلف و کاربرد های گوناگونی استفاده میشود که در ادامه به برخی از آنها اشاره میکنیم:
- در کارخانه های مایع سازی LNG
- پایانه های LNG
- سیستم های حمل و نقل LNG
- صنایع غذایی و داروئی
- صنایع شیمیایی
قیمت شیر کرایوژنیک
قیمت شیر کرایوژنیک متآثر از مواردی نظیر سایز شیر، نوع اتصال آن به خط لوله، برند و کشور تولید کننده و بسیاری از پارامترهای دیگر میباشد. لازم به ذکر است با توجه به نوسانات قیمت دلار قیمت شیر کرایوژنیک در بازار تغییرات زیادی خواهد داشت.
خرید شیر کرایوژنیک
پارامترهای بسیاری در خرید یک شیر کرایوژنیک باید مورد بررسی قرار بگیرد. شاید مهمترین فکتور در خرید یک شیر کرایوژنیک نوع شیر (توپی، پروانه ای و …) باشد. از نکات دیگری که باید به آن توجه کرد دمای سیال فرآیندی میباشد. طول ساقه در شیرهای برودنی ارتباط مستقیمی با دمای سیال فرآیندی خواهد داشت.
جنس بدنه و انتخاب آلیاژ مناسب، انتخاب اکچویتور یا عملگر مناسب، تولید کننده و کشور سازنده شیر کرایوژنیک نیز از دیگر پارامترهایی میباشد که در هنگام خرید یک شیر باید با آن توجه کرد.
