توضیحات
شیر کشویی کیز ایران (KIZZ IRAN GATE VALVE)، یکی از محصولات پرکاربرد و رایج شرکت کیز ایران است که برای قطع و وصل جریان سیالات مختلف در صنایع به کار می رود.
شیر کشویی کیز ایران دارای حرکت خطی استم و دیسک (Sliding Stem) است و حرکت عملگر دستی آن به صورت فلکه ای (Multi-Turn) می باشد. این مدل شیرها با توجه به نوع دیسک در سرویس های کنترل و تنظیم سیال به کار نمی روند، زیرا دیسک آنها تنها میتواند به صورت کاملا بسته یا کاملا باز باشد.
شرکت کیز ایران از سال 1363 به عنوان اولین تولید کننده شیر فلکه های کشویی برنجی در ایران است. همچنین به عنوان یکی از سازندگان مطرح انواع شیرآلات صنعتی در ایران شناخته می شود.
محصولات این شرکت شامل انواع شیر کشویی، شیر یکطرفه، شیر سوزنی، شیر فشار شکن، شیر انشعاب، شیر شبکه، شیر صافی، شیر توپی و غیره می شود.
نام شیر کشویی از دیسک یا گوه ای مانند دروازه گرفته شده است که برای کنترل جریان به بالا و پایین حرکت می کند.
هنگامی که دیسک بلند می شود، مسیر برای جریان سیال کاملاً باز خواهد شد. هنگامی که دیسک پایین می آید شیر بسته می شود و مسیر عبور سیال را مسدود می کند. در ادامه به معرفی ویژگی ها و مشخصات فنی شیر کشویی کیز ایران می پردازیم.
اجزای شیر فلکه کشویی برنجی کیز ایران
شیر کشویی یا دروازه ای از اجزای مختلفی تشکیل می شود که برخی از مهمترین اجزای آن در موارد زیر ذکر می شوند:
- دیسک (Disk): دیسک یا گوه به صورت عمودی در داخل بدنه شیر حرکت می کند. این جزء اصلی موقعیت شیر (باز و بسته بودن) را تعیین می کند. با توجه به در تماس بودن با سیال فرآیندی از متریال با کیفیتی تولید می شود.
- شفت یا استم (Stem): استم شیر جزء بلند و باریکی است که به دیسک متصل می شود. توسط استم دیسک به بالا و پایین حرکت می کند.
- بانت (Bonnet): کلاهک پوششی است که به بالای بدنه شیر وصل می شود و استم شیر از داخل آن عبور می کند.
- نشیمنگاه (Seat): هنگامی که دیسک بسته می شود، به سیت ها فشار وارد می کند تا آب بندی محکمی را ایجاد کند و از جریان سیال جلوگیری کند. سیت شیر کشویی به دو صورت فلزی و غیرفلزی (نرم) در دسترس می باشد.
- فلکه دستی (Hand wheel): با استفاده از فلکه شیر که نوعی اکچویتور و متصل به شیر است دیسک شیر تغییر وضعیت می دهد و در نهایت شیر باز یا بسته می شود.
ویژگی های شیر کشویی کیز ایران
شیر کشویی ساخت کیز ایران از متریال برنجی فورج و اتصال رزوه ای بر اساس استاندارد ملی ایران به شماره 3664 تولید می شود. همچنین اتصالات رزوه ای اینچی در شیر کشویی مطابق با استاندارد EN ISO-228 می باشد.
شیرکشویی کیز ایران در صنایع مختلفی از جمله نفت و گاز، شبکه های آبرسانی، سیستم های آبیاری، پنوماتیک و هیدرولیک، شیمیایی و صنایع ساختمان مورد استفاده قرار می گیرد.
در تولید شیر کشویی به روش فورج فاصله بین مولکولی کاهش می یابد و مقاومت بدنه در تحمل فشارهای بالا افزایش می یابد. به همین دلیل شرکت کیز ایران از این روش برای تولید شیر کشویی استفاده کرده است.

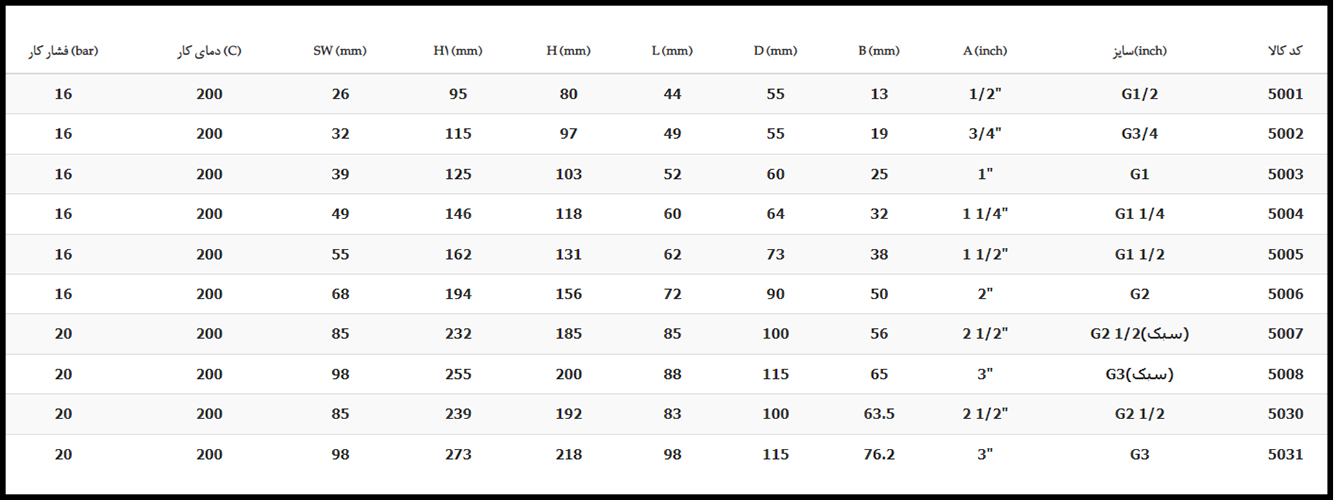

در جدول زیر انواع شیر کشویی برنجی در سایزهای مختلف از 1/2 تا 3 اینچ در محدوده فشاری گوناگون قابل مشاهده می باشد.
بدنه و سایر اجزای شیرهای کشویی ایران کیز مطابق استاندارد از متریال مختلفی تولید می شود. جنس بدنه و کلاهک از برنج فورج، اورینگ آب بندی از لاستیک NBR و دستگیره از زاماک 3 با پوشش رنگ الکترواستاتیک می باشد.

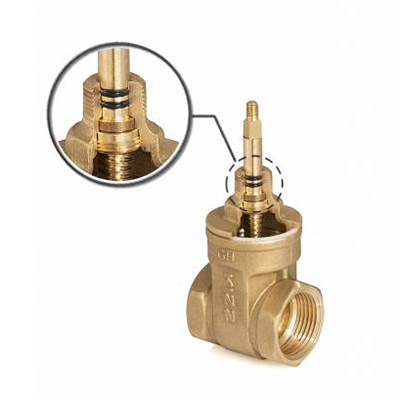

با توجه به تصویر زیر شیر کشویی برنجی کیز ایران دارای دو عدد اورینگ از جنس NRB روی استم شیر است که آب بندی در ناحیه بالای درپوش را چند برابر کرده است. بنابراین با گذشت زمان نیازی به رگلاژ مهره شش پر برای آب بندی ندارد.
عملکرد شیر کشویی کیز ایران
شیر کشویی مشابه سایر شیرها عمل می کند جهت باز کردن فلکه شیر را بچرخانید که دیسک را به سمت بالا یا پایین روی استم حرکت می دهد.
شیر کشویی به بیش از یک چرخش 360 درجه برای باز یا بسته شدن کامل شیر نیاز دارد. هنگامی که دیسک بالا می رود، ورودی شیر را باز می کند و اجازه می دهد سیال بدون مانع از داخل شیر عبور کند. هنگامی که دیسک پایین می آید، شیر بسته می شود و جریان سیال را مسدود می کند.
شیر کشویی برای تنظیم جریان به کار نمی رود. زیرا با توجه به نیمه باز بودن دیسک و سرعت بالای سیال منجر به فرسایش دیسک و سیت می شود که در نهایت عمر مفید شیر کشویی کاهش می یابد. بنابراین از شیر کشویی تنها برای قطع و وصل سیال استفاده نمایید.
تجهیز صنعت یکی از برترین تامین کنندگان انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در کشور است. این فروشگاه بزرگ انواع شیر کشویی کیز ایران را با بهترین کیفیت و قیمت مناسب به فروش می رساند.
جهت کسب اطلاعات بیشتر در مورد خرید و استعلام قیمت شیر کشویی کیز ایران با کارشناسان فروش ما در تماس باشید.
