فلومتر پیتوت تیوب

توضیحات

فلومتر پیتوت تیوب (Pitot Tube flowmeter)، یکی از ساده ترین انواع تجهیزات اندازه گیری جریان است که از اختلاف فشار استاتیکی و فشار دینامیکی با استفاده از اصل برنولی و با در نظر گرفتن قطر داخلی لوله جریان حجمی سیالات مختلف را اندازه گیری می کند.

فلومتر لوله Pitot سرعت جریان سیال را با مقایسه فشار کل و فشار استاتیک اندازه گیری می کند. تفاوت بین این دو فشار که با استفاده از ترانسمیتر اختلاف فشار اندازه گیری می شود. در نهایت برای تعیین سرعت با استفاده از معادله برنولی جریان محاسبه می شود.

فلومتر پیتوت تیوب دارای مزایای متعددی از جمله فاقد قطعه متحرک، قیمت مقرون به صرفه، نصب آسان، تکرار پذیری و دقت بالا است. این فلومترها با افت فشار کم برای اندازه گیری جریان گاز و بیوگاز، مایع و بخار ایده آل هستند.

فلومترهای پیتوت معمولاً در کاربردهای مختلفی از جمله اندازه‌گیری سرعت هوا در هواپیما، جریان هوا در سیستم‌های HVAC و جریان سیال در فرآیندهای صنعتی استفاده می‌ شوند. در ادامه این مطلب به بررسی عملکرد، انواع، مزایا، عوامل تاثیر گذار بر قیمت، خرید و فروش فلومتر پیتوت تیوب می پردازیم.

عملکرد فلومتر پیتوت تیوب

هنری پیتوت لوله پیتوت را اختراع کرد که یک ابزار اندازه‌گیری جریان ضروری در هوانوردی، هیدرولیک، هواشناسی، اتومبیل‌های فرمول یک، بیشتر هواپیماها و صنایع مختلف است. مفهوم لوله پیتو بعداً توسط مهندس فرانسوی هنری دارسی مورد استفاده قرار گرفت و تصحیح شد.

اندازه گیری جریان در لوله پیتوت بر اساس اندازه گیری سرعت در تعدادی از نقاط مقطع جریان برای تعیین سرعت متوسط ​​با در نظر گرفتن مساحت تحت پوشش هر نقطه اندازه گیری بر اساس استاندارد AFNOR X10 112 است.

اصل اندازه گیری لوله پیتوت بر اساس معادله برنولی است که اختلاف فشار در یک سیال را به سرعت آن مرتبط می کند. لوله پیتوت با ایجاد اختلاف فشار متناسب با فشار دینامیکی سیال، زمانی که لوله پیتوت در سیال جاری قرار می گیرد، اندازه گیری دبی حجمی را انجام می دهد.

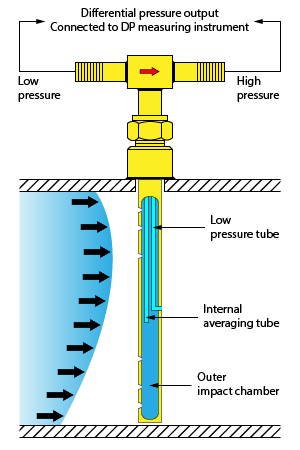

دقت اندازه گیری فلومتر پیتوت تیوب حداکثر برابر با 1% است. لوله Pitot در زوایای قائم با جهت حرکت هوا برای اندازه گیری فشار استاتیک و کل است. در شکل زیر اجزای فلومتر پیتوت تیوب مشاهده می شود.

این اختلاف فشار توسط  ترانسمیتر اختلاف فشار متصل به اتصالات فشار بالا (HP) و فشار پایین (LP) لوله Pitot اندازه گیری می شود. با افزودن یک ترانسمیتر فشار مطلق و یک سنسور دمای PT100 با یک محاسبه گر نرخ جریان اصلاح شده، فلومتر نرخ جریان جرمی و سیگنال خروجی آنالوگ دبی حجمی اصلاح شده را نمایش می دهد.

این اصل به طور گسترده در زمینه های مختلف از جمله هوانوردی (برای اندازه گیری سرعت هوا)، فرآیندهای صنعتی (برای اندازه گیری جریان سیال در لوله ها) و سیستم های HVAC (برای اندازه گیری جریان هوا) استفاده می شود.

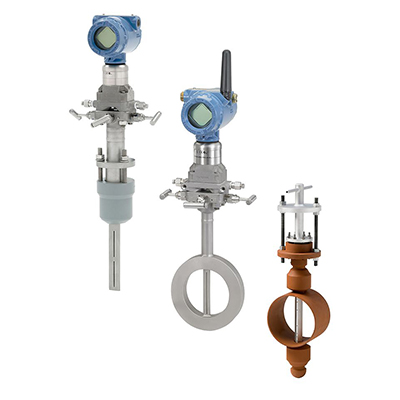

فلومتر آنوبار Annubar چیست؟

فلومتر آنوبار (Annubar flowmeter) بر اساس معادله برنولی عملکردی مشابه فلومتر پیتوت تیوب دارد. این فلومتر نیز اختلاف فشار بین فشار دینامیک و فشار استاتیک را اندازه گیری می کند. سپس از این اختلاف فشار برای محاسبه دبی حجمی استفاده می کند.

برند روزمونت انواع فلومترهای آنوبار را با ویژگی ها و مشخصات فنی مختلف را ارائه می دهد. این فلومترها با طراحی T شکل افت فشار را به حداقل و دقت اندازه گیری را به حداکثر می رساند. ویژگی های این فلومتر شامل نصب آسان در فرآیند و اندازه گیری جریان دو جهته (bi-directional) است.

فلومتر آنوبار شامل یک لوله با چندین نقطه فشار است که به طور متوسط جریان را اندازه‌گیری می‌کند. این نقاط فشار در طول لوله قرار دارند تا میانگین فشار جریان را به دست آورند. این فلومتر بر اساس معادله برنولی کار می‌کند و با اندازه‌گیری اختلاف فشار بین نقاط مختلف نرخ جریان محاسبه می‌شود.

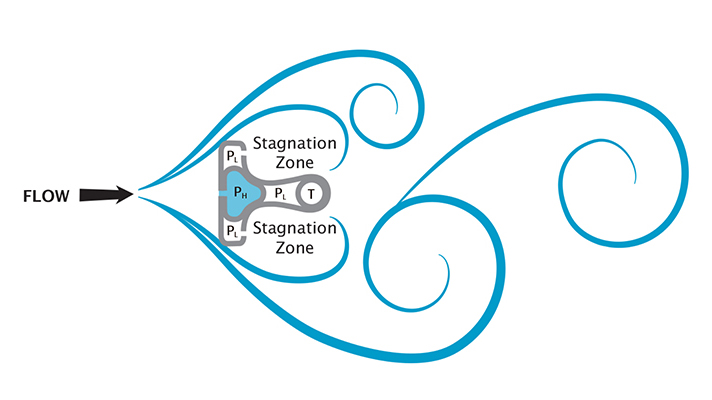

طراحی T شکل فلومتر آنوبار

فلومتر پیتوت تیوب روزمونت Rosemount با یک حسگر T شکل برای افزایش اختلاف فشار DP و اندازه‌گیری دمای فرآیند یکپارچه طراحی شده است.

سطح صاف رو به بالا این سنسور یک نقطه جداسازی ثابت برای افزایش سیگنال DP و بهبود عملکرد در محدوده جریان وسیع‌تری ایجاد می‌ کند. قسمت پشتی سنسور شامل مناطق stagnation است که برای کاهش نویز سیگنال و مقاومت در برابر گرفتگی ناشی از ذرات فرآیندی قرار گرفته اند.

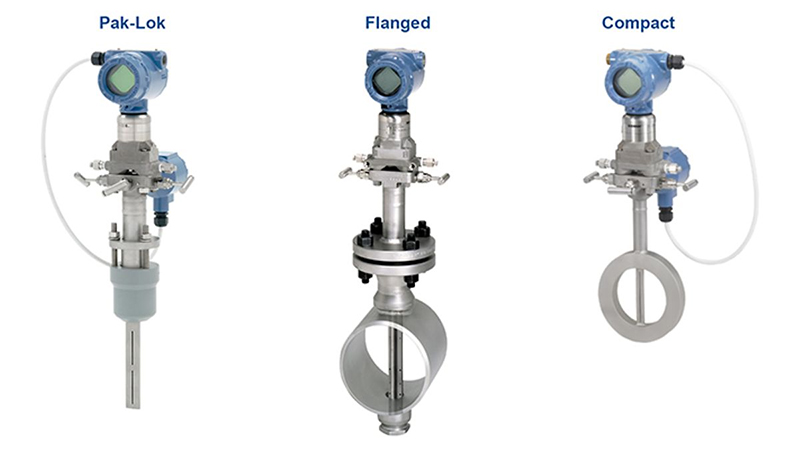

گزینه های نصب فلومتر آنوبار

فلومترهای پیتوت تیوب میانگین گیر  ​​Annubar چندین گزینه نصب را برای پاسخگویی به طیف گسترده ای از نیازهای فرآیندی ارائه می دهند.

مجموعه فلنج دار الزامات ساختاری کاربردهای فشار بالا را برآورده می کند و مکانیسم های نصب سنتی را برای مقاوم سازی فراهم می کند. گزینه Pak-Lok از طراحی فشرده برای استحکام سنسور استفاده می کند و طراحی Compact به راحتی بین فلنج های برجسته (raised-face) نصب می شود.

انواع مدل های فلومتر آنوبار برند روزمونت

روزمونت انواع فلومترهای Annubar را ارائه می دهد که هر کدام برای کاربردها و نیازهای خاص طراحی شده اند. این مدل‌ها به دلیل سهولت در نصب، نگهداری کم و قابلیت‌های صرفه‌جویی در مصرف انرژی شناخته می‌شوند.

این ویژگی ها فلومترهای آنوبار روزمونت را به گزینه‌ای محبوب در صنایع مختلف مانند نفت و گاز، پتروشیمی، تولید برق و سیستم‌های HVAC تبدیل کرده است. برخی دیگر از مدل های فلومتر آنوبار روزمونت به شرح زیر است:

• 1.فلومتر آنوبار روزمونت مدل 2051CFA
• 2.فلومتر آنوبار روزمونت مدل 3051SFA
• 3.فلومتر آنوبار روزمونت مدل 3051CFA
• 4.فلومتر آنوبار روزمونت مدل 458

در جدول زیر مهمترین مشخصات فنی فلومترهای آنوبار روزمونت ذکر می شود. جهت کسب اطلاعات فنی بیشتر به کاتالوگ این محصولات مراجعه نمایید یا با کارشناسان تجهیز صنعت تماس بگیرید.

مدل فلومتر آنوبار	محدوده اندازه گیری	سایز	متریال قسمت های در تماس با سیال	پروتکل ارتباطی	نرخ بروزرسانی	تاییدیه ها
فلومتر آنوبار روزمونت مدل 2051CFA	اخنلاف فشار تا 1000 اینچ H2O (2،48 بار)	2 تا 12 اینچ (50 تا 300 میلی متر)	316 SST	4-20 mA HART®, WirelessHART®, FOUNDATION™ Fieldbus, PROFIBUS®, 1-5 V Low Power HART®	5 ثانیه تا 60 دقیقه، قابل انتخاب توسط کاربر	SIL 2/3 certified to IEC 61508 by an independent 3rd party, NACE®, hazardous location, see full specs for complete list of certifications
فلومتر آنوبار روزمونت مدل 3051SFA	اختلاف فشار تا 1000 اینچ H2O (2.48 بار)، تا 3626 psia (250،00 بار) مطلق، تا 3626 psig (250،00 بار) گیج	2 تا 96 اینچ (50 تا 2440 میلی متر)	316 SST, Alloy C-276	4-20 mA HART®, WirelessHART®, FOUNDATION™ Fieldbus	1 ثانیه تا 60 دقیقه، قابل انتخاب توسط کاربر	SIL 2/3 certified to IEC 61508 by an independent 3rd party, NACE, hazardous location, see full specs for complete list of certifications
فلومتر آنوبار روزمونت مدل 3051CFA	اختلاف فشار تا 1000 اینچ H2O (2،48 بار)	2 تا 96 اینچ (50 تا 2440 میلی متر)	316L SST, Alloy C-276	4-20 MA HART®, WirelessHART®, FOUNDATION™ fieldbus, PROFIBUS® PA, 1-5 V Low Power HART®	1 ثانیه تا 60 دقیقه، قابل انتخاب توسط کاربر	SIL 2/3 certified to IEC 61508 by an independent 3rd party, NACE®

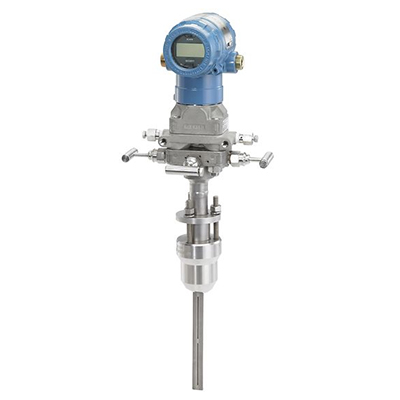

فلومتر آنوبار روزمونت مدل 2051CFA

فلومتر Annubar Rosemount 2051CFA با عملکرد استاندارد صنعتی، اندازه گیری جریان قابل اعتمادی را از طریق پروتکل های ارتباطی چندگانه از جمله فناوری WirelessHART® ارائه می دهد.

طراحی حسگر Annubar قادر به ارائه دقت در محدوده جریان گسترده، حفظ پروفیل کوچک در لوله، و اندازه گیری جریان و فشار از طریق نفوذ لوله سیگنال است. این فلومتر دارای گواهی ایمنی با رابط اپراتور محلی (LOI) برای راه اندازی میدانی است.

علاوه بر این رابط اپراتور محلی منو با کاربری آسان و دکمه های پیکربندی داخلی را برای راه اندازی آسان را فراهم می کند. فناوری هارت Wireless HART ایمن، مقرون به صرفه است و قابلیت اطمینان بیش از 99٪ داده ها را ارائه می دهد.



فلومتر آنوبار روزمونت مدل 3051SFA

فلومتر Rosemount 3051SFA Annubar یکی دیگر از انواع فلومترهای آنوبار averaging است که دقت بسیار بالایی را در طیف وسیعی از محدوده های جریان ارائه می دهد.

حسگر T شکل  آن با یک ترموول یکپارچه طراحی شده است که می تواند اندازه گیری ها را از طریق یک نفوذ لوله انجام دهد و در عین حال پروفیل کوچکی را در لوله حفظ کند تا افت فشار دائمی را کاهش دهد و صرفه جویی در انرژی را افزایش دهد.

این فلومتر همچنین با محاسبات داخلی برای اندازه گیری جریان جرمی کاملاً جبران شده طراحی می شود و با پروتکل های ارتباطی متعدد از جمله هارت Wireless HART به کار می رود. علاوه براین عیب‌یابی پیشرفته این فلومتر برای تشخیص شرایط غیرعادی فرآیند و مشکلات حلقه الکتریکی است.

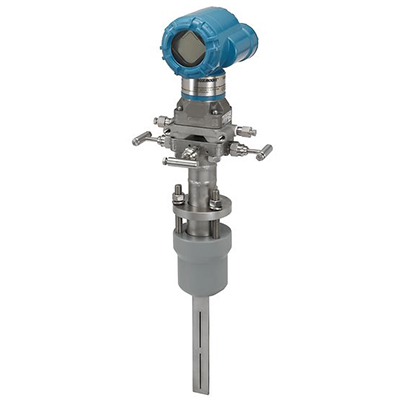

فلومتر آنوبار روزمونت مدل 3051CFA

فلومتر Annubar Rosemount 3051CFA اندازه گیری جریان قابل اعتمادی را از طریق پروتکل های ارتباطی چندگانه از جمله هارت Wireless HART انجام می دهد. این فلومتر دارای نمایشگر گرافیکی با نور پس زمینه، اتصال بلوتوث®، پیکربندی خاص Flow و قابلیت های نرم افزاری پیشرفته برای دسترسی سریع به داده ها است.

پایداری 10 ساله و دامنه 150:1 اندازه گیری های قابل اعتماد و کاربرد گسترده را ارائه می دهد. همچنین صفحه نمایش گرافیکی با نور پس زمینه امکان کارکرد آسان به 8 زبان مختلف را در تمامی شرایط نوری فراهم می کند.

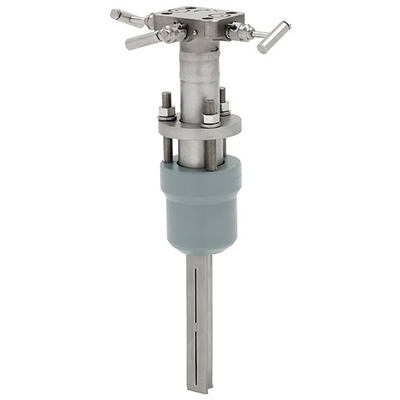

فلومتر آنوبار روزمونت مدل 458

فلومتر Rosemount 485 Annubar یک فلومتر پیتوت تیوب averaging ​​است که دقت اندازه گیری قابل اعتمادی را در محدوده جریان وسیع ارائه می دهد. این سنسور T شکل قادر به اندازه گیری دما، فشار و جریان از طریق یک نفوذ لوله است.

این مدل فلومتر آنوبار روزمونت مطابق با استاندارد ANSI B16.5 با حداکثر کلاس فشاری 2500، دمای فرآیندی 100- تا 454+ درجه سانتی گراد و متریال قسمت های در نماس با سیال 316/316L SST و  Alloy C-276 طراحی می شود. همچنین افت فشار دائمی بسیار کم و طراحی سبک وزن در اندازه های خط بزرگ یک راه حل مقرون به صرفه را ارائه می دهد.

مزایای فلومتر پیتوت

فلومتر لوله پیتوت متوسط آسان ترین نصب را در میان تمام فلومترهای اختلاف فشاری DP  دارد. این فلومتر مقرون به صرفه برای کاربردهای مختلف مناسب است.

اختلاف فشار در لوله پیتوت توسط ترانسمیتر اختلاف فشار محاسبه می شود و سیگنال خروجی متناسب با آن به اتاق کنترل ارسال می شود. علاوه بر این یک گیج اختلاف فشار یا یک سوئیچ فشار می تواند برای نشان دادن محلی نرخ جریان یا برای وظایف سوئیچینگ استفاده شود.

افت فشار کم و قابلیت جریان دو جهته آن را به تجهیزی مطلوب برای اندازه گیری آب، آب دریا، میعانات، آب خنک کننده، نفت خام، بخار اشباع و فوق گرم، نیتروژن، گازهای احتراق، هوای تهویه و بسیاری از مایعات و گازهای دیگر تبدیل کرده است. همچنین می توان از آن برای گازهای مختلف در دماهای بالا استفاده کرد. برخی دیگر از مزایا عبارتنداز:

• -اندازه گیری سرعت و جریان حجمی سیالات
• -نصب و استفاده آسان
• -افت فشار کم
• -قابل اعتماد و دقیق
• -مقاوم با استحکام مکانیکی بالا
• -مقرون به صرفه برای کاربرد در اندازه های بزرگ لوله
• -محدوده دما و فشار گسترده
• -اصلاح جریان از طریق ترانسمیتر فشار و سنسور دما
• -دارای اتصالات فرآیندی فلنج دار یا رزوه ای
• -نسخه ای برای گازهای خورنده و آلوده
• -در نسخه های اندازه گیری با تاییدیه ATEX و بیوگاز

کاربردهای فلومتر پیتوت تیوب

از فلومترهای پیتوت تیوب در هواپیما برای اندازه گیری سرعت هوا استفاده می شود. آنها داده های مهمی را برای حفظ پرواز ایمن و کارآمد ارائه می دهند. علاوه بر این در فرآیندهای صنعتی مختلف که در آن میزان جریان سیالات باید نظارت و کنترل شود فلومترهای Pitot کاربرد پیدا می‌ کنند. برخی از کاربردهای رایج فلومتر پیتوت تیوب به شرح زیر است:

• 1.اندازه گیری سرعت هواپیما و قایق
• 2.جهت اندازه گیری جریان سیالات مایع، بخار و گاز در صنایع مختلف
• 3.برای اندازه گیری پروفیل جریان در یک کانال
• 4.اندازه گیری جریان هوا و گاز روی مشعل ها برای بهینه سازی احتراق
• 5.در مواردی که به دقت بسیار بالا نیاز نیست
• 6.اندازه گیری جریان هوای احتراق، هوای پیش گرم و گاز دودکش
• 7.اندازه گیری جریان گاز خروجی
• 8.اندازه گیری جریان هوای اکسیژن رسانی در تصفیه خانه های فاضلاب
• 9.اندازه گیری جریان هوا در شبکه های هوای فشرده و تهویه مطبوع

عوامل تاثیرگذار بر قیمت فلومتر پیتوت تیوب

قیمت فلومترهای پیتوت تیوب علاوه بر شرایط بازار تحت تاثیر عوامل مختلفی مانند برند سازنده و مشخصات فنی قرار می گیرد. در ادامه مهمترین عوامل تاثیر گذار بر قیمت فلومتر پیتوت تیوب در موارد زیر ذکر می شود:

• متریال: نوع مواد مورد استفاده برای ساخت فلومتر لوله Pitot به عنوان مثال، فولاد ضد زنگ، تیتانیوم می تواند به طور قابل توجهی بر  قیمت آن تاثیر می گذارد. طبیعتا متریال مقاوم و با کیفیت برای سازگاری شیمیایی یا کاربردهای فشار بالا گران تر هستند.
• سایز: لوله های با قطر بزرگتر به فلومترهای پیتوت بزرگنری نیاز دارند که می تواند هزینه را افزایش دهد.
• تک پورت یا چند پورت (Single vs. Multi-Port): طرح‌های تک پورت ساده عموماً ارزان‌تر از طرح‌های چند پورت هستند که اندازه‌گیری دقیق‌تر جریان را با میانگین‌گیری فشار در سراسر جریان ارائه می‌دهند.
• دقت: فلومترهای پیتوت با دقت مختلفی تولید می شوند و معمولا فلومتر با کلاس دقت بالا قیمت بیشتری دارد.
• برند و سازنده: برندهای مختلفی مانند ویکا، کرونه و روزمونت انواع فلومترهای پیتوت را تولید می کنند. برندهای معتبر و مشهورتر با توجه به کیفیت محصولات و کاهش هزینه های نگهداری و غیره معمولا قیمت بالاتری دارند.
• ویژگی های اضافی: فلومتر با ویژگی های اضافی مانند سنسورهای دما یا فشار یکپارچه گرانتر از مدل های معمولی می باشد.

خرید و فروش فلومتر پیتوت تیوب

هنگام خرید فلومتر آنوبار پارامترهای متعددی نظیر سایز، نوع اتصال، متریال، دما و فشار فرآیندی، دقت، خروجی، پروتکل ارتباطی، تاییدیه های ایمنی و ضد انفجار و بسیاری موارد دیگر را در نظر داشته باشید تا بهترین فلومتر را مطابق با بودجه و نیازهای فنی انتخاب نمایید.

تجهیز صنعت با بیش از دو دهه سابقه درخشان، یکی از شرکت های فعال در تامین تجهیزات و واردات قطعات صنعتی در حوزه تجهیزات برق و ابزار دقیق، اتوماسیون صنعتی، شیرآلات صنعتی و پایپینگی، تجهیزات آزمایشگاهی و آنالایزرهای شیمیایی، تجهیزات کالیبراسیون و تست و اندازه گیری پرتابل است.

این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع مختلف انواع فلومتر پیتوت تیوب از برندهای معتبر کرونه، روزمونت و … را با بهترین کیفیت و قیمت مناسب ارائه می دهد. جهت کسب اطلاعات بیشتر در زمینه خرید، مشاوره فنی و استعلام قیمت فلومتر پیتوت تیوب با کارشناسان فنی و فروش ما تماس بگیرید.
