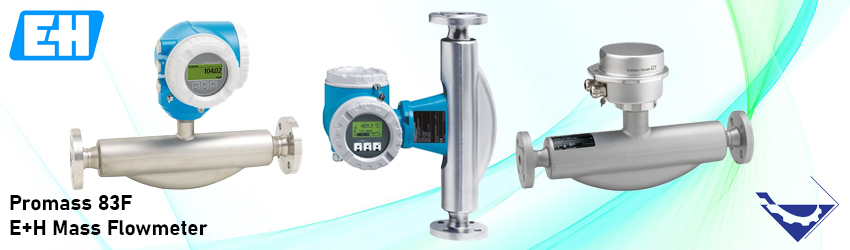

مس فلومتر اندرس هاوزر مدل 83F، یکی از انواع رایج فلومترهای کوریولیس (Coriolis flowmeter) است که جهت اندازه گیری جریان جرمی، چگالی، جریان حجمی، غلظت و دمای سیالات مختلف سیالات مایع، گاز و بخار طراحی می شود.
فلومتر جرمی اندرس هاوزر مدل 83F دارای دقت فوق العاده، استحکام و قابلیت اطمینان بسیار بالایی است. مس فلومتر اندرس هاوزر مدل 83F در مدل های استاندارد و دما بالا (High temperature) همراه با ترانسمیتر قابلیت نصب به صورت مستقیم (Compact) بالای سنسور یا از راه دور ریموت (Remote) مورد استفاده قرار می گیرد.
این فلومتر بر اساس اصل اندازه گیری مبتنی بر جرم (کوریولیس)، مستقل از خواص فیزیکی سیال مانند ویسکوزیته و چگالی عمل می کند. همچنین فلومتر جرمی اندرس هاوزر مدل 83F بالاترین عملکرد اندازه‌گیری برای مایعات و گازها تحت شرایط فرآیندی متغیر و دشوار را دارد. در ادامه به معرفی و بررسی ویژگی ها، مشخصات فنی، عملکرد، نکات نصب، قیمت و خرید مس فلومتر اندرس هاوزر مدل 83F می پردازیم.
ویژگی های مس فلومتر اندرس هاوزر مدل 83F

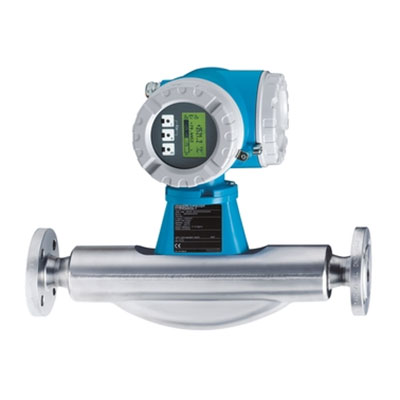

مس فلومتر اندرس هاوزر مدل 83F از یک ترانسمیتر Promass 83 و یک سنسور F با سایز 3/8 تا 10 اینچ و برای دمای سیال تا 200+ درجه سانتیگراد تشکیل می شود.
در این فلومترها جریان جرمی متناسب با اختلاف فاز بین دو سنسور نصب شده بر روی لوله اندازه گیری برای ثبت تغییر فاز در نوسان، چگالی سیال متناسب با فرکانس رزونانس لوله اندازه گیری و دمای سیال با سنسورهای دما اندازه گیری می شود.
برای محاسبه رنج قابل اندازه گیری برای گازها، باید مقدار رنج فلو برای مایعات در سایز مشابه در چگالی گاز ضرب شده و عدد حاصل تقسیم بر یک ضریب مشخص تقسیم شود. (این ضریب در جداول کاتالوگ محصول توسط شرکت Endress+Hauser معرفی شده است)
مهمترین مشخصات فنی فلومتر جرمی مدل 83F در جدول زیر ذکر می شود. جهت کسب اطلاعات فنی جزئی تر به کاتالوگ محصول مراجعه نمایید.
| مدل فلومتر جرمی (Coriolis flowmeter) | اندرس هاوزر مدل 83F |
|---|---|
| سایز فلومتر | DN 8 تا 250 (⅜ تا 10 اینچ) |
| محدوده اندازه گیری | 0 تا 2200000 کیلوگرم بر ساعت (0 تا 80840 پوند بر دقیقه) |
| حداکثر فشار فرآیندی | PN 100, Class 600, 63K |
| دمای سیال | 50- تا 200+ درجه سانتیگراد |
| حداکثر خطای اندازه گیری | جریان جرمی (مایع): ± 0.1٪ (استاندارد)، 0.05٪ (گزینه) جریان حجمی (مایع): ± 0.1٪ جریان جرمی (گاز): ± 0.35 % چگالی (مایع): ± 0.0005 گرم بر سانتی متر مکعب |
| جنس لوله های اندازه گیری | 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) |
| اتصال | فلنجی مطابق با استاندارد ASME B16.5 و EN1092-1 / دنده ای مطابق با اسناندارد DIN / کلمپی/ جوشی مطابق با استاندارد ASME B16.5 و EN1092-1 |
| جنس اتصال | 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022) |
| نمایشگر | صفحه نمایش 4 خطی با نور پس زمینه با کنترل لمسی |
| سیگنال خروجی | 4 خروجی ماژولار: 0-20 میلی آمپر (active) / 4-20 میلی آمپر (active/passive) خروجی پالس/فرکانس/سوئیچ (passive) رله |
| پروتکل های ارتباطی | HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP |
| منبع تغذیه | DC 16 تا 62 ولت AC 85 تا 260 ولت (45 تا 65 هرتز) AC 20 تا 55 ولت (45 تا 65 هرتز) |
| تاییدیه های ضد انفجار | ATEX, IECEx, FM, CSA, NEPSI |
| درجه حفاظت بدنه | IP67، محفظه نوع 4X. ترانسمیتر از راه دور: IP67، محفظه نوع 4X |
عملکرد مس فلومتر اندرس هاوزر مدل 83F
فلومترهای جرمی کوریولیس بر اساس نیروی گریز از مرکز یا شتاب کوریولیس جریان جرمی را اندازه گیری می کنند. در رابطه زیر FC نیروی کوریولیس، Δm جرم سیال، ω سرعت چرخش، v سرعت سیال در یک سیستم دوار یا نوسانی است. بر اساس این رابطه نیروی کوریولیس به جرم سیال، سرعت v و در نتیجه به جریان جرمی بستگی دارد.
FC = 2 * Δm (v *ω)
به جای سرعت زاویه ای ثابت ω،فلومتر Promass از نوسان استفاده می کند. فلومتر مس یا جرمی کوریولیس دارای دو لوله به شکل U است که با فرکانس مشخصی توسط یک سیم پیچ محرک نوسان می کنند.
هنگامی که سیال از داخل این لوله ها عبور کند دچار تغییر فاز و فرکانس می شوند. بنابراین نیروهای کوریولیس تولید شده در لوله های اندازه گیری باعث تغییر فاز در نوسانات لوله می شود.

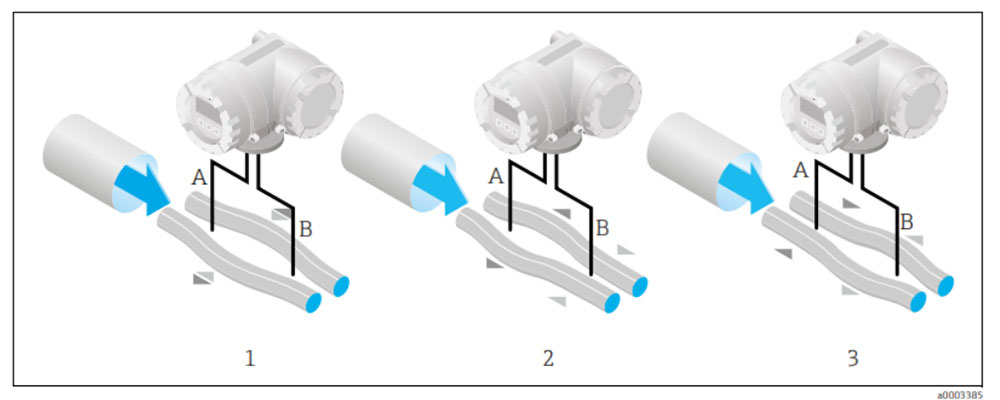

همانگونه که در شکل زیر مشاهده می کنید در جریان صفر، به عبارت دیگر هنگامی که سیالی از فلومتر عبور نمی کند دو لوله در فاز مشخصی نوسان می کنند (1). اما جریان جرمی باعث کاهش سرعت نوسان در ورودی لوله ها (2) و شتاب در خروجی (3) می شود.
اختلاف فاز (A-B) با افزایش جریان جرمی افزایش می یابد. همچنین سنسورهای الکترودینامیکی نوسانات لوله را در ورودی و خروجی ثبت می کنند. تعادل سیستم با نوسان ضد فاز دو لوله اندازه گیری تضمین می شود. همچنین اصل اندازه گیری در فلومتر کوریولیس مستقل از دما، فشار، ویسکوزیته، رسانایی و مشخصات جریان است.
اندازه گیری چگالی
لوله های اندازه گیری به طور مداوم در فرکانس نوسان خود ارتعاش می کنند. تغییر در جرم و در نتیجه چگالی سیستم نوسانی (شامل لوله های اندازه گیری و سیال) منجر به تنظیم خودکار متناظر در فرکانس نوسان می شود. بنابراین فرکانس نوسان تابعی از چگالی سیال است و ریزپردازنده از این رابطه برای بدست آوردن سیگنال چگالی استفاده می کند.
اندازه گیری دما
دمای لوله های اندازه گیری به منظور محاسبه ضریب جبران ناشی از اثرات دما تعیین می شود. این سیگنال با دمای فرآیند مطابقت دارد و به عنوان خروجی نیز موجود است.
مزایای مس فلومتر اندرس هاوزر مدل 83F
فلومترهای کوریولیس اندرس هاوزر مدل 83F با دقت و کیفیت بالا جهت اندازه گیری جریان جرمی در طیف گسترده ای از صنایع فرآیندی به کار می روند. برخی از مزایای این مدل فلومتر جرمی به شرح زیر است:
- 1.بالاترین ایمنی فرآیند و ایمن بودن در برابر نوسانات و محیط های سخت فرآیندی
- 2.اندازه گیری چند متغیره (جریان، چگالی، دما)
- 3.نصب صرفه جویی در فضا و بدون نیاز به اجرای ورودی و خروجی
- 4.عملکرد ایمن و نمایش با کیفیت و آسان اطلاعات فرآیندی
- 5.بازیابی خودکار داده ها برای سرویس دهی
- 6.کاملاً مطابق با استانداردهای صنعتی IEC/EN/NAMUR
- 7.با کیفیت و دارای نرم افزار پر کردن و دوز، چگالی و غلظت، تشخیص پیشرفته
نکات نصب فلومتر جرمی اندرس هاوزر مدل 83F
حباب های هوا یا گاز در لوله اندازه گیری می تواند منجر به افزایش خطاهای اندازه گیری شوند. بنابراین از نصب فلومتر در بالاترین نقطه یک خط لوله و در خط لوله عمودی مستقیماً در بالادست یک خروجی لوله آزاد خودداری نمایید.
با وجود موارد فوق این مدل فلومترها در خط لوله عمودی با جهت جریان به پایین نصب می شوند. محدودیت های لوله یا استفاده از اوریفیس با سطح مقطع کمتر از قطر اسمی مانع از خالی شدن سنسور در حین انجام اندازه گیری می شود.
اطمینان حاصل نمایید که جهت فلش روی پلاک سنسور با جهت جریان (جهتی که در آن سیال در لوله جریان می یابد) مطابقت داشته باشد.
نصب فلومتر با جهت جریان رو به بالا هنگامی که سیال جریان نداشته باشد، مواد جامد به داخل فرو می روند و گازها از لوله اندازه گیری خارج می شوند. در این حالت لوله های اندازه گیری را می توان به طور کامل تخلیه کرد و در برابر تجمع مواد جامد محافظت کرد.
در نظر داشته باشید که هر دو لوله اندازه گیری کمی خمیده هستند. بنابراین هنگامی که سنسور به صورت افقی نصب می شود موقعیت سنسور باید با ویژگی های سیال مطابقت داشته باشد. به عنوان مثال نصب افقی برای سیالات با ذرات جامد به دلیل خطر تجمع مواد جامد و برای مایعات دارای حباب های گاز به دلیل خطر تجمع هوا مناسب نمی باشد.

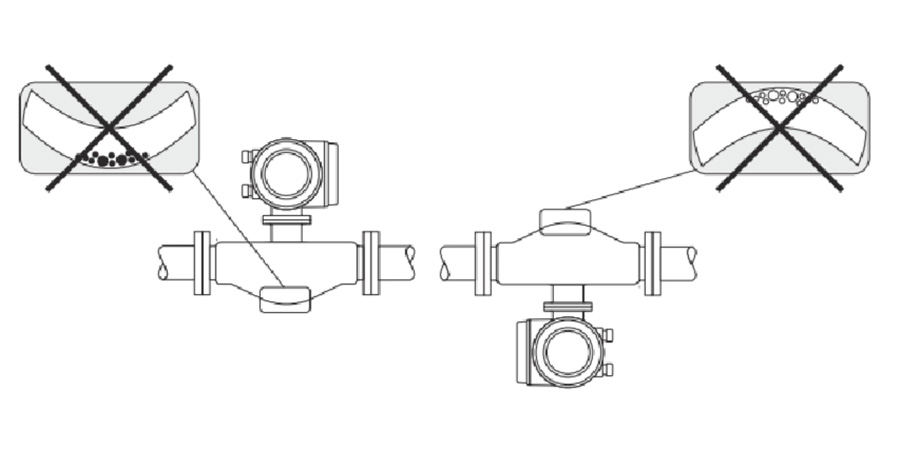

در نصب افقی لوله های اندازه گیری باید افقی و کنار هم باشند. هنگامی که نصب صحیح است، محفظه ترانسمیتر در بالا یا زیر لوله قرار دارد. توجه داشته باشید که از قرار دادن ترانسمیتر در همان صفحه افقی لوله خودداری کنید. به منظور اطمینان از عدم تجاوز از حداکثر دمای مجاز محیط برای ترانسمیتر موقعیت های نصب زیر توصیه می گردد:
- 1.سیالات با دمای پایین، جهت افقی را با سر ترانسمیتر رو به بالا یا جهت عمودی
- 2.سیالات با دمای بالا بیشتر از 200 درجه سانتیگراد (> 392 درجه فارنهایت)، جهت افقی را با سر ترانسمیتر رو به پایین یا جهت عمودی
قیمت مس فلومتر اندرس هاوزر مدل 83F
خرید و فروش مس فلومتر اندرس هاوزر مدل 83F
برای خرید یک فلومتر جرمی (کوریولیس) مناسب باید به موارد متعدد فنی و فرآیندی توجه نمایید. خرید یک مس فلومتر نامناسب علاوه بر اندازه گیری نادرست و غیر دقیق مقدار فلوی عبوری، باعث کاهش راندمان فرآیند، ایجاد خطا در سیستم و همچنین صدمات جبران ناپذیری برای فرآیند خواهد شد.
تجهیز صنعت بزرگترین و برترین تامین کننده انواع تجهیزات ابزار دقیق و پایپینگ در کشور است. این فروشگاه بزرگ جهت افزایش سطح کیفی صنایع انواع فلومترهای مختلف نظیر مس فلومتر اندرس هاوزر مدل 83F را با بهترین کیفیت و قیمت مناسب به فروش می رساند. جهت کسب اطلاعات بیشتر در زمینه خرید و شرایط فروش فلومتر با کارشناسان فروش ما تماس حاصل فرمایید.
