توضیحات
واحد مراقبت smc پنوماتیک (FRL) یا Filter-Regulator-Lubricator مجموعه‌ای از تجهیزات است که برای آماده سازی و بهبود کیفیت هوای فشرده در سیستم های پنوماتیک و جذب رطوبت و ذرات معلق مورد استفاده قرار می گیرد.
شرکت SMC ژاپن، یکی از تولیدکنندگان پیشرو در زمینه تجهیزات پنوماتیک، واحدهای مراقبت را در سری های مختلفی مانند سری AC ارائه می دهد که با کیفیت بالا و قابلیت اطمینان شناخته می شوند. در ادامه ی این مقاله به بررسی اجزای اصلی، انواع مدل ها، مزایا و نکات مهم خرید واحد مراقبت smc پنوماتیک می پردازیم.
واحد مراقبت پنوماتیک چیست؟
هوای خروجی از کمپرسور معمولاً گرم، مرطوب و حاوی ذرات ناخالصی است که می تواند به تجهیزات پایین دستی مانند شیرها، سیلندرها و ابزارهای پنوماتیک آسیب رسانده و عمر مفید آنها را کاهش دهد. این رطوبت و آلودگی ها ممکن است باعث خوردگی، سایش و عملکرد نادرست تجهیزات شوند.
برای جلوگیری از این مشکلات، لازم است هوای فشرده قبل از ورود به سیستم، تمیز و خشک شود. یکی از روش‌های مؤثر برای حذف رطوبت و ذرات معلق، استفاده از تله های آبگیر (رطوبت گیر) است که می توانند تا 30 درصد از رطوبت موجود در هوا را حذف کنند.
همچنین، استفاده از واحدهای مراقبت پنوماتیک شامل فیلتر، رگلاتور و روغن زن (FRL) می تواند به بهبود کیفیت هوای فشرده کمک کند. فیلترها ذرات معلق را حذف می کنند، رگلاتورها فشار هوا را تنظیم می نمایند و روغن زن ها با افزودن مقدار کمی روغن به هوا، اجزای متحرک سیستم را روان کاری کرده و از سایش و خرابی جلوگیری می کنند.
با استفاده از واحد مراقبت میتوان از آسیب به تجهیزات پنوماتیک جلوگیری کرده، عمر مفید آنها را افزایش داد و عملکرد بهینه سیستم های هوای فشرده را تضمین نمود.
اجزای اصلی واحد مراقبت smc پنوماتیک

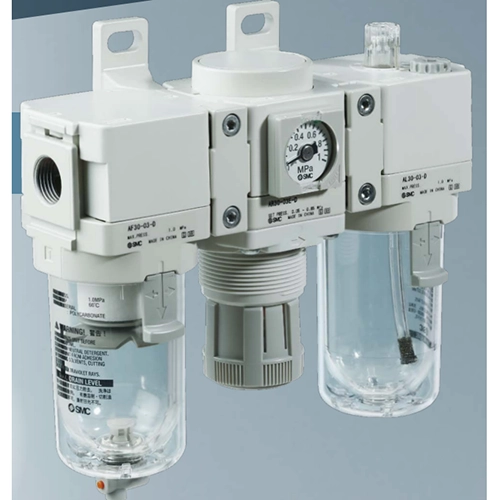

واحد مراقبت smc متشکل از سه قسمت اصلی فیلتر،روان کننده و رگلاتور است که میتوان آن را با ترکیبات متنوعی مونتاژ کرد تا عملکرد سیستم های هوای فشرده بهینه شود.
با افزودن تجهیزاتی مانند جداکننده های غبار، سوئیچ های فشار و شیرهای قطع کننده به هر ترکیبی از فیلتر، رگولاتور یا روان کننده، میتوان نرخ جریان و درجه بندی فیلتراسیون را بهبود بخشید. در ادامه وظیفه هر یک از اجزای اصلی واحد مراقبت پنوماتیک ذکر می شود:
- فیلتر (Filter): این بخش وظیفه حذف ذرات ناخالصی و رطوبت موجود در هوای فشرده را بر عهده دارد. با عبور هوا از فیلتر، ذرات معلق و آب جدا می شوند، که به افزایش عمر مفید تجهیزات پنوماتیک کمک می کند.
- رگولاتور (Regulator): این قسمت برای تنظیم و تثبیت فشار هوای فشرده به میزان مورد نیاز سیستم به کار می رود. تنظیم دقیق فشار، عملکرد بهینه و ایمن تجهیزات را تضمین می کند.
- روغن زن (Lubricator): این جزء مقدار کنترل شده ای از روغن را به جریان هوا اضافه می کند تا اجزای متحرک سیستم پنوماتیک به خوبی روان کاری شوند، که منجر به کاهش سایش و افزایش کارایی می شود.
انواع مدل های واحد مراقبت smc پنوماتیک
شرکت SMC انواع واحدهای مراقبت پنوماتیک را برای بهبود کیفیت و کارایی سیستم های هوای فشرده عرضه می کند. همانطور که بیان شد این واحدها معمولاً شامل فیلتر، رگولاتور و روغن زن هستند که به ترتیب برای تصفیه هوا، تنظیم فشار و روان کاری اجزای سیستم به کار می روند.
برخی از مدل های رایج واحد مراقبت smc پنوماتیک عبارتنداز:
- -واحد مراقبت smc پنوماتیک مدل AC-D
- -واحد مراقبت smc پنوماتیک مدل AW-D
- -واحد مراقبت smc پنوماتیک مدل ACG-B
- -واحد مراقبت smc پنوماتیک مدل AWG
- -واحد مراقبت smc پنوماتیک مدل AWD
- -واحد مراقبت smc پنوماتیک مدل HF2-BAC
- -واحد مراقبت smc پنوماتیک مدل AWM
- -واحد مراقبت smc پنوماتیک مدل AMR
- -واحد مراقبت smc پنوماتیک مدل IW
- -واحد مراقبت smc پنوماتیک مدل AW-A
- -واحد مراقبت smc پنوماتیک مدل AW-B

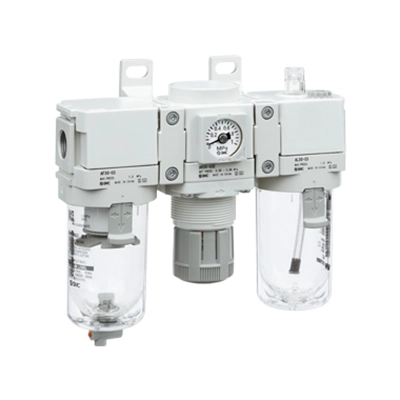

واحد مراقبت smc پنوماتیک مدل AC-D
واحد مراقبت سری AC-D از شرکت SMC، با طراحی مدرن و حداکثر فشار تنظیمی 125 psi، امکان استفاده در طیف گسترده ای از کاربردها را فراهم می کند. بیشتر ویژگی های واحد مراقبت AC-A و -B در حفاظ های کاسه شفاف AC-D برای دید کامل گنجانده شده‌اند.

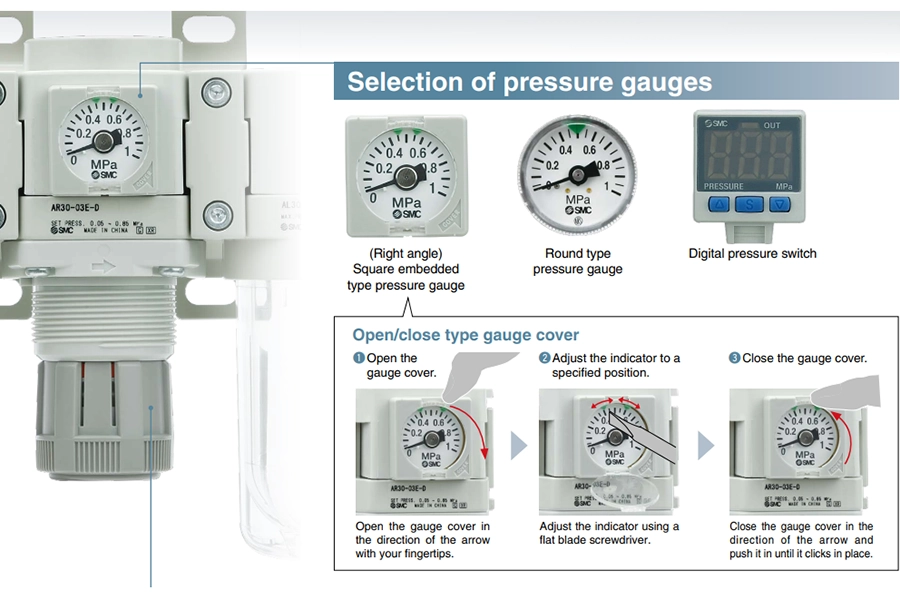

دارای گیج ها و سوئیچ های فشار؛ کاهش فضای نگهداری و تغییر المنت ساده در فیلترهای سری AF-D. AC-D در حال حاضر در سه سایز بدنه موجود است و در آینده نزدیک تعداد بیشتری نیز تولید می شود. تصویر زیر انواع گیج مورد استفاده با واحد مراقبت پنوماتیک می باشد.
واحد مراقبت smc پنوماتیک مدل AW-D
واحد مراقبت پنوماتیک سری AW-D از محصولات شرکت SMC، با حداکثر فشار تنظیمی 125 psi، گزینه ای ایده‌آل برای بسیاری از کاربردها محسوب می شود.

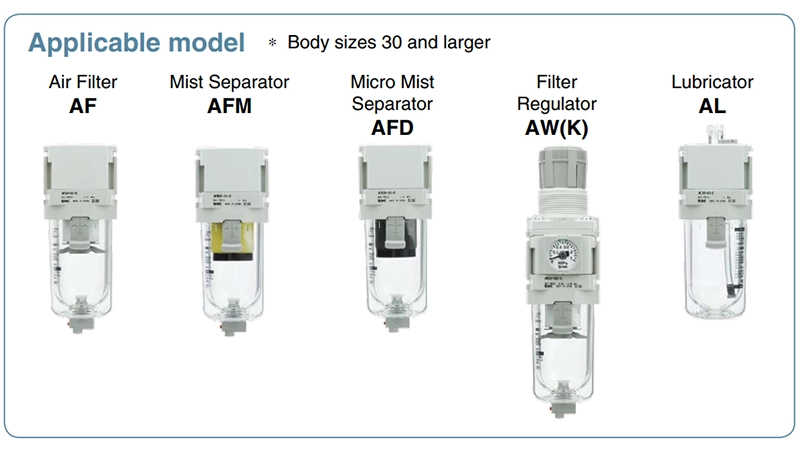

در سایزهای 30 و بالاتر، این حفاظ شفاف امکان مشاهده کامل محتویات کاسه را فراهم کرده و حفاظت بهتری در برابر عوامل محیطی ارائه می دهد. در حال حاضر، سری AW-D در چهار سایز بدنه موجود است.
مزایای واحد مراقبت smc پنوماتیک
ایمنی پیشرفته:

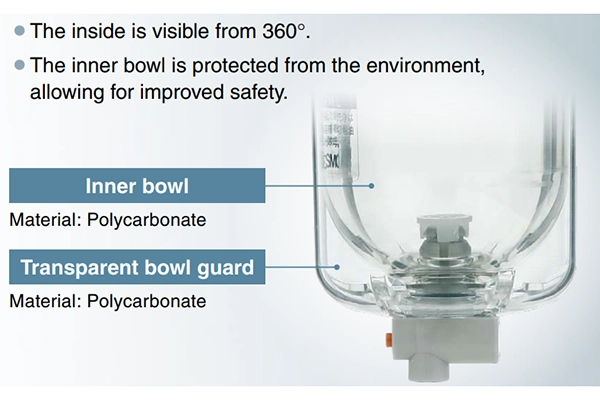

محافظ کاسه شفاف دید 360 درجه را فراهم می کند و امکان نظارت آسان بر وضعیت عنصر را فراهم می کند. پلی کربنات مقاومت محیطی و ایمنی را با محافظت از اجزای داخلی بهبود می بخشد.
طراحی فشرده و سبک:
واحدهای سری AC FRL فشرده تر و سبک تر از نسخه های قبلی هستند و نصب و ادغام آسان تر در صنایع مختلف را آسان می کنند.
انعطاف پذیری:
طراحی ماژولار SMC امکان سفارشی سازی و گسترش آسان واحدهای FRL را برای برآورده کردن الزامات کاربرد خاص فراهم می کند و سازگاری سیستم را افزایش می دهد.
ساختار بادوام:
بدنه رزینی واحد FRL به گونه ای طراحی می شود که دوام بیشتری داشته باشد و از خوردگی ناشی از فلزات جلوگیری کند و دوام را در محیط های مختلف صنعتی تضمین کند.
تجهیز صنعت یکی از برترین وارد کنندگان و تامین کنندگان تجهیزات ابزاردقیق و شیرآلات صنعتی از تمامی برند های معتبر است. برای کسب اطلاعات بیشتر در زمینه خرید و استعلام قیمت به روز واحد مراقبت پنوماتیک SMC با کارشناسان ما تماس حاصل فرمایید.
