توضیحات

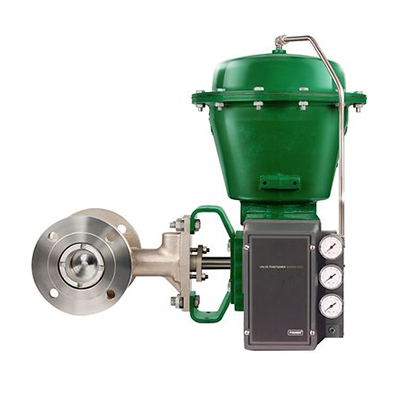

پوزیشنر پنوماتیکی فیشر 3610JP، یکی از محصولات برند فیشر است که با اکچویترهای دابل اکت چرخشی جهت کنترل موقعیت شیرآلات در صنایع مختلف مورد استفاده قرار می گیرد.
این پوزیشنرهای پنوماتیکی فیشر یک موقعیت برای شیرآلات کنترلی متناسب با سیگنال ورودی جریان هوا یا جریان DC را فراهم می کنند و به طور یکپارچه روی بدنه اکچویتور نصب می شوند. پوزیشنرهای پنوماتیکی 3610J یا 3610JP و پوزیشنرهای الکتروپنوماتیکی 3620J یا 3620JP با اکچویتورهای چرخشی دیافراگمی و پیستونی به کار می روند.
فیشر FISHER یکی از برندهای مطرح و معتبر در زمینه کنترل و اتوماسیون صنعتی است. در واقع پوزیشنرهای فیشر تجهیزات جانبی هستند که برای کنترل دقیق موقعیت شیرهای کنترل در فرآیندهای صنعتی به کار می روند.
این تجهیزات یک سیگنال کنترلی را از یک سیستم کنترل، مانند یک سیستم کنترل توزیع شده (DCS) یا یک کنترل کننده منطقی قابل برنامه ریزی (PLC) دریافت می کنند و آن را به یک سیگنال خروجی پنوماتیک به اکچویتور تبدیل می کنند که در نهایت شیر را باز یا بسته می کند.
پوزیشنرهای فیشر به دلیل قابلیت اطمینان، دوام و ویژگی های پیشرفته خود شناخته شده اند. آنها برای کار در محیط های صنعتی مختلف طراحی شده اند و به طور گسترده در صنایعی مانند نفت و گاز، فرآوری شیمیایی، تولید برق و غیره استفاده می شوند. در ادامه به معرفی و بررسی ویژگی ها، عملکرد و مشخصات فنی پوزیشنر فیشر مدل 3610JP می پردازیم.
آی توپی پوزیشنر چیست؟
انواع اکچویتورهای پنوماتیکی به منظور کنترل شیرهای تعدیل در فرایندهای صنعتی به کار می روند. همچنین تجهیزات مختلفی نظیر کمپرسور، رگلاتور، سلونوئید ولو، لاک آپ و پوزیشنر در مدارات کنترل نیوماتیکی برای کارکرد تعدیل یا کنترلی در شیرها مورد استفاده قرار می گیرند.
پوزیشنرها بر روی اکچویتور نصب می شوند تا در صورت لزوم فشار هوا را کاهش یا افزایش دهند و از موقعیت صحیح شیر اطمینان حاصل نمایند.
وظیفه پوزیشنر در مدارات پنوماتیکی، اصلاح موقعیت محرک در شیر کنترلی است. فرمان موقعیت دهی در درجه اول و میزان استروک (Stroke) در شیر ورودی هایی است که در این تجهیزات به کار می روند. براساس این دو ورودی، موقعیت شیر کنترلی توسط پوزیشنر اصلاح می گردد.
پوزیشنرها دارای یک مبدل یا آی توپی کانورتر می باشند که سیگنال ورودی را تبدیل به سیگنال نیوماتیکی می کند. یک سیگنال فیدبک نیز در این تجهیزات برای اطلاع از موقعیت شیر میتوان از اتاق کنترل دریافت کرد.
محدوده سیگنال خروجی پوزیشنرها بین 3psig تا 15psig است. همچنین نوعی از عملکرد پوزیشنرها به صورت مستقیم (Direct act) و نوع دیگر به صورت معکوس (Reverse act) می باشد.
انواع پوزیشنرها
پوزیشنرها بر اساس ورودی خود به سه نوع P/P، I/P و دیجیتالی تقسیم می شوند. در ادامه انواع پوزیشنرها به شرح زیر است:
- 1.پوزیشنرهای پنوماتیکی یا P/P: سیگنال ورودی در این تجهیزات از نوع هوای متراکم است.
- 2.پوزیشنرهای الکتروپنوماتیکی یا آنالوگ I/P: در این تجهیزات سیگنال ورودی یک جریان الکتریکی در بازه 4mA تا 20mA می باشد و به صورت آنالوگ تغییر می کند.
- 3.پوزیشنرهای هوشمند یا دیجیتال: در این پوزیشنرها نیز یک سیگنال الکتریکی به عنوان ورودی دریافت میشود، اما این سیگنال به صورت دیجیتالی HART و غیره است.
براساس نوع حرکت شیرآلات کنترلی نیز پوزیشنرها می توانند تقسیم بندی شوند. برای شیرهای دورانی پوزیشنرهای دورانی نصب می شود که میزان استروک یا جابه جایی را به درجه تشخیص می دهند.
افزایش دقت و سرعت پاسخ در اکچویتور از مزایای پوزیشنرها است و امکان کنترل دقیق تر فرایند را فراهم می کند. علاوه بر این کمک به غلبه بر عواملی مانند اصطکاک و غیرخطی بودن می کند. همچنین برخی از پوزیشنر ها می توانند سیگنال های ورودی را در صورت نیاز تقویت کنند.
ویژگی های پوزیشنر پنوماتیکی فیشر مدل 3610JP
پوزیشنر پنوماتیکی فیشر 3610JP دو کاره برای کاربرد با اکچویتورهای چرخشی فیشر 1061 و 1069 و اکچیویتورهای خطی با سایز 60 و بالاتر مورد استفاده قرار می گیرد. برخی دیگر از ویژگی های این مدل پوزیشنر فیشر به شرح زیر است:
- 1.پوزیشنر پنوماتیکی فیشر مدل 3610JP پاسخ دقیق و سریعی را ارائه می دهد همچنین می تواند در برابر ارتعاشات بیشتر محیط های صنعتی مقاومت کند.
- 2.با برداشتن روکش، تنظیمات zero span و cross-over به راحتی قابل دسترسی است و میتوان با پیچ گوشتی آنها را انجام داد.
- 3.تغییرات در فشار تغذبه کمترین تأثیر را بر عملکرد پوزیشنر دارد.
- 4.متریال یدنه و اجزای مختلف در برابر محیط های سخت فرآیندی مقاوم است.
- 5.تنظیمات ساده اجازه سوئیچینگ بین عمل مستقیم و معکوس را می دهد.
- 6. پوزیشنرهای 3610JP و 3620JP از یک بادامک (طراحی شده برای پاسخ خطی) و غلتک به عنوان مکانیزم فیدبک استفاده می کنند.
| مدل پوزیشنر | فیشر مدل 3610JP |
|---|---|
| نوع پوزیشنر | پوزیشنر پنوماتیکی P/P |
| مناسب اکچویتور | چرخشی |
| سینگل/دابل | دابل اکت |
| سیگنال ورودی | 3-15 or 6-30 psi, 0.2 -1.0 or 0.4 -2.0 bar Pneumatic Signal |
| فشار هوا تغذیه | 0.3 تا 10.3 بار |
| زاویه چرخش شیر | 60.75.90درجه |
| خروجی | فشار پنوماتیکی که توسط محرک مورد نیاز است تا فشار منبع کامل |
| درجه حفاظت | IP54 و IP64 |
| استاندارد ضد انفجار | CSA و FM و ATEX و IECEx |
| حداکثر فشار خروجی | 50 psi |
| هیسترزیس | 0.5% of output span |
| ددباند | 0.1% از input span |
عملکرد پوزیشنر پنوماتیکی فیشر 3610JP
وزیشنرهای 3610J سیگنال ورودی پنوماتیک و پوزیشنرهای 3620J سیگنال ورودی جریان DC را از دستگاه کنترل دریافت می کنند.
پوزیشنرهای الکتروپنوماتیکی 3620J از مبدل 3622 برای ارائه ورودی پنوماتیک به قسمت پنوماتیکی (3610J) پوزیشنر استفاده می کنند. پوزیشنرهای 3610J تجهیزات متعادل کننده نیرو می باشند که موقعیت شیر کنترلی متناسب با سیگنال ورودی پنوماتیک را فراهم می کنند.
اصل کار برای پوزیشنرهای 3610J و 3620J مشابه است با این تفاوت که از رله A استفاده نمی شود. همچنین عملکرد برای پوزیشنرهای 3611JP و 3621JP مشابه است با این تفاوت که پیوند فیدبک از بادامک (cam) استفاده نمی کند.
