تجهیز صنعت بهترین ارائه دهنده‌ی تجهیزات ابزار دقیق در کشور است. این فروشگاه بزرگ و مطمئن در جهت افزایش سطح کیفی صنایع در حوزه ابزاردقیق ساخت و فروش ترموول را با بهترین قیمت و  کیفیت عرضه می نماید .

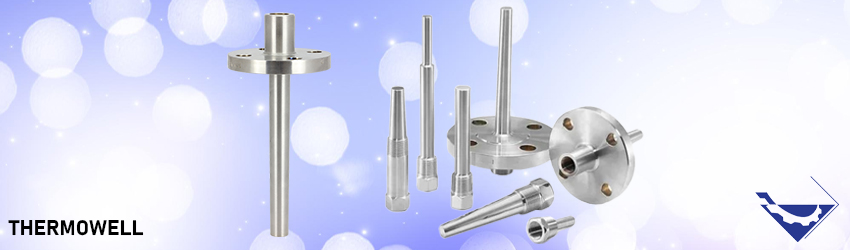

ترموول Thermowell از جمله تجهیزات جانبی دما می باشد که برای محافظت از سنسور دما در برابر شرایط سخت و خشن فرآیند و ایجاد امکان خارج کردن سنسور از محل خود بدون نیاز به توقف فرآیند به کار می‌رود .

نصب ترموول در تجهیزات دمایی که امکان خورندگی یا آسیب دیدن ترمومتر در اثر فشار بالای مواد وجود دارد ضروری می باشد.





در کل نصب ترموول در یک سیستم باعث حفاظت از محیط نصب، پرسنل عملیاتی ، سیستم با نرخ فشار و جریان بالا می شود.

نصب ترموول باعث افزایش عمر سنسور دما می شود که در نهایت باعث کاهش هزینه های یک سیستم می شود.

انواع مختلفی از ترموول ها وجود دارد که از نظر جنس،روش نصب یا ساقه متفاوت هستند.

تتوع ترموول ها، انها را برای کاربرها و شرایط محیطی مختلف مناسب کرده است.

هر ترموول دارای دو اتصال است.یکی اتصال فرایند(Process connection)که به لوله با مخزن متصل می شود و دیگری اتصال تجهیز ابزار دقیق(Instrument Connection)که به سنسور دما متصل می شود.

طول قرار گیر(Insertion Length) یا طول (U length) مشخص کننده عمق قرار گیری ترموول در مخازن یا لوله است و به فاصله نوک ترموول تا اتصال فرایند ان اطلاق می شود.

هدف از تعیین اندازه یک ترموول تعیین اندازه این طول است به نحوی که ترموول به حد کافی در تماس با فرایند باشد تا اندازه گیری دما درست انجام شود.

در حالت معمول طول قرار گیری ترموول از 2 تا12 اینچ متغیر است و تا 70 اینج نیز وجود دارد.

طول U بهتر است به نحوه ای انتخاب شود که نوک ترموول در یک سوم میانی لوبه قرار گیرد.

بخش Lagging Extension برای کاربرد هایی در نظر گرفته می شود که عایق بندی روی مخزن یا لوله ها را می پوشاند.

این بخش دارای طول T است که فاصله بین اتصال فرایندی و اتصال تجهیز ابزار دقیق را تعیین می کند.



مشخصات مهم برای فروش ترموول



• فاصله ي بين نوک Thermowell تا محل اتصال Thermowell به خط فرآيندي را طول فرورفتگي ترموول مي گويند كه با  حرف U نشان داده مي شود.
• فاصله ي بين نوک ترمول تا محل اتصال حسگر دما را هم طول ترمول مي گويند كه با حرف A نشان داده مي شود.
• به علاوه در صورت عايق كاري لوله، فاصله اي هم بين محل اتصال حسگر دما  به ترموول و محل اتصال Thermowell به خط فرآيندي در نظر گرفته مي شود كه به آن طول الحاقي مي گويند و با حرف T نشان داده مي شود.
• بنابراين طول ترموول (A) مساوي طول فرورفتگي (U) به علاوه طول الحاقي(T) به علاوه طول قسمتي از Thermowell كه براي اتصال به خط لوله به كار مي رود، خواهد بود.
• طول قسمتي از Thermowell كه براي اتصال Thermowell به خط لوله به كار مي رود، در اتصال پيچي ناحيه ي رزوه دار Thermowell و در اتصال فلنجي ضخامت فلنج ترموول است.
• در مورد ترموول جوشي اين طول نه داراي رزوه است و نه داراي فلنج و ناحيه اي است كه از آن جا ترموول به بدنه ي لوله جوشكاري مي شود .  A ،U ،T و طول ناحيه ي اتصال براي يک Thermowell پله اي در شكل نشان داده شده است. اين پارامترها مستقل از نوع بدنه ي ترموول تعريف مي شوند.





نصب ترموول



ترموول به روش های مختلفی در لوله ها یا مخازن فرایند متصل می شوند.

اتصال ترموول به خط لوله به يكی از سه روش فلنجی، پيچی يا جوشی انجام می شود.

اما اتصال حسگر دما به ترموول هميشه به صورت پيچی است.



دنده(Threaded)

ترموول ها معمولا روی مخازن یا لوله های فرایند پیچ می شوند به طوری که می توان به راحتی انها را نصب یا جدا کرد.

ترموول های دنده ای ضعیف ترین نوع ترموول هستند و ممکن است دچار نشتی شوند.

*سایز اتصال:1/2،3/4،1 اینچ

جوشی(Welded)

ترموول های چوشی به طور دائمی روی مخازن یا لوله های فرایند جوش داده می شوند.

به همین دلیل جدا کردن انها بسیار مشکل بوده و نیاز به برش ترموول بوده و برای سیال هایی با سرعت بالا،دما یا فشار بالا استفاده می شوند.

استفاده از ترموول جوشی در کار برد هایی که نیاز به جلو گیری از نشتی دارند ضروری است.

فلنجی(Flange)

ترموول فلنجی به مخازن یا لوله ها چفت شده و به راحتی متصل یا جدا می شود.

ترموول های فلنجی در محیط های خورنده و در شرایط سرعت بالا،دما یا فشار بالا استفاده می شود.

ترموول فلنجی گران ترین نوع ترموول هستند و قيمت آن ها بالا است.



انواع ترموول



شكل بدنه يا ساقه ی ترموول ميتواند مستقيم  ، پله ای  يا مخروطی  باشد.



مخروطی(Taperad)



• ترموول مخروطی استقامت خوبی در برابر فشار فرایندی دارد.(Process Pressure)
• ترموول مخروطی پاسخ زمانی عالی دارد.(Response Time)
• ترموول مخروطی فرکانس جریان حلقوی خوبی دارد.(Wake Frequency)
• ترموول مخروطی در برابر نیروی کشش عکس العمل خوبی دارد.(Drag Force)




مستقیم(Straight)



• ترموول مستقیم استقامت خوبی در برابر فشار فرایندی دارد.(Process Pressure)
• ترموول مستقیم پاسخ زمانی عالی دارد.(Response Time)
• ترموول مستقیم فرکانس جریان حلقوی متوسطی دارد.(Wake Frequency)
• ترموول مستقیمدر برابر نیروی کشش عکس العمل عالی است.(Drag Force)

پلکانی(Stepped)



• ترموول پلکانی استقامت خوبی در برابر فشار فرایندی دارد.(Process Pressure)
• ترموول پلکانی پاسخ زمانی متوسطی دارد.(Response Time)
• ترموول پلکانی فرکانس جریان حلقوی خوبی دارد.(Wake Frequency)
• ترموول پلکانی در برابر نیروی کشش عکس العمل خوبی دارد.(Drag Force)





جنس ترموول

جنس ترموول باید به گونه ای یاید انتخاب شود که با سیال فرایندی که با آن در تماس است ساز گار باشد.

• فولاد ضد زنگ 316 و304
• مونل(Monel)
• هستلوی(Hastelloy)
• اینکونل(Inconel)



کاربردهای ترموول



با توجه به طراحی مناسب این ترموول ها می توان برای موارد زیر از آن استفاده کرد:

• محیط های خورنده
• سیال با ویسکوزیته بالا
• صنایع شیمیایی



  پارامترهاي مهم و تعيين كننده برای فروش ترموول



• تعیین جنس



جنس ترموول با توجه به ويژگي هاي سيال فرآيند تعيين مي شود.

اين ويژگي ها شامل دماي سيال، قابليت اكسيدكنندگي سيال، سولفوردار بودن سيال، مقاومت ماده مورد نظر در مقابل فشار وارده از سمت سيال، مقاومت در برابر سايش و برخي عوامل ديگر است.



• تعیین نوع بدنه



Thermowell در 3 نوع مستقيم، پله اي و مخروطي ساخته مي شوند.

با توجه به اينكه Thermowell پله اي داراي ثابت زماني كمتري نسبت به دو نوع ديگر است. در مواقعي كه نياز به پاسخ سريع داشته باشيم مورد استفاده قرار مي گيرد.

Thermowell مخروطي با توجه به ساختار خود داراي فركانس تشديد بالاتري نسبت به Thermowell مستقيم با ابعاد مشابه است. بنابراين در مواقعي كه سرعت سيال عبوري از لوله زياد باشد، انتخاب مناسبي است.

پيشنهاد مي شود براي سرعت هاي بيش از 5 m/s در سیالات مايع و 15 m/s در سيالات گاز از Thermowell مخروطي استفاده شود.



• تعیین طول مناسب



براي انتخاب طول مناسب، در ابتدا حداقل طول مورد نياز براي Thermowell را تعيين كنيد.

معمولا اين طول توسط سازنده ي حسگر دما پيشنهاد مي شود.



• تعیین نوع اتصال Thermowell به خط



براي اتصال Thermowell به لوله ميتوان از يكي از 3 روش معمول فلنجي، پيچي و جوشي استفاده كرد.

تعيين نوع اتصال ترموول به خط لوله با توجه به الزامات پايپينگ انجام مي شود.

ويژگي هاي اتصال نظير اندازه و نوع رزوه در Thermowell پیچی ، اندازه و نوع فلنج در Thermowell فلنجي و غيره هم با توجه به نيازمندي هاي پروژه و مشخصات حسگر دما تعيين مي شود.

البته انواع ديگري از اتصال هم وجود دارند كه در صنايع بزرگ و اصلي ايران نظير نفت و گاز ، صنايع معدني و غيره كاربردي ندارند.



• تعیین قطر مجرای داخلی



مجراي داخلي  يا به اصطلاح سوراخ Thermowellجايي است كه ساقه ي المان حسگر دما در درون آن قرار مي گيرد.

اگرچه برخي از سازندگان  اندازه هاي متنوعي براي قطر سوراخ ارايه مي دهند اما مقادير استاندارد براي قطر سوراخ  0.260 اینچ و 0.385 اینچ می باشند .

ترمول های با قطر سوراخ 0.260 اینچ برای حسگرهای دمای با قطر ساقه حداکثر 0.252 اینچ و ترموول های با قطر سوراخ 0.385 اینچ برای حسگرهای دمایی با قطر ساقه حداکثر 0.377اینچ کاربرد دارند.

بنابراین برای تعیین قطر سوراخ ترموول باید قطر ساقه حسگر دما مشخص شود .



علاقه مندان عزیز می توانند برای مشاهده فروش ترموول به فروشگاه تجهیز صنعت مراجعه کرده و برای کسب اطلاعات بیشتر با کارشناسان مجرب فروش ما در تماس باشند.

همچنین ترموول یکی از انواع تجهیزات ابزاردقیق است.

برای اطلاع از نحوه‌ی خرید و قیمت فروش ترموول به وب سایت https://tajhiz-sanat.com مراجعه کنید.
